从零开始学版图（四）三极管的学习

        首先我们需要明白三级管的版图构造，这里我简单说一下，最里面面积最小的是发射极，处于中间档次的是基级，最外围的是集电极，明白了这些画版图就很简单了。

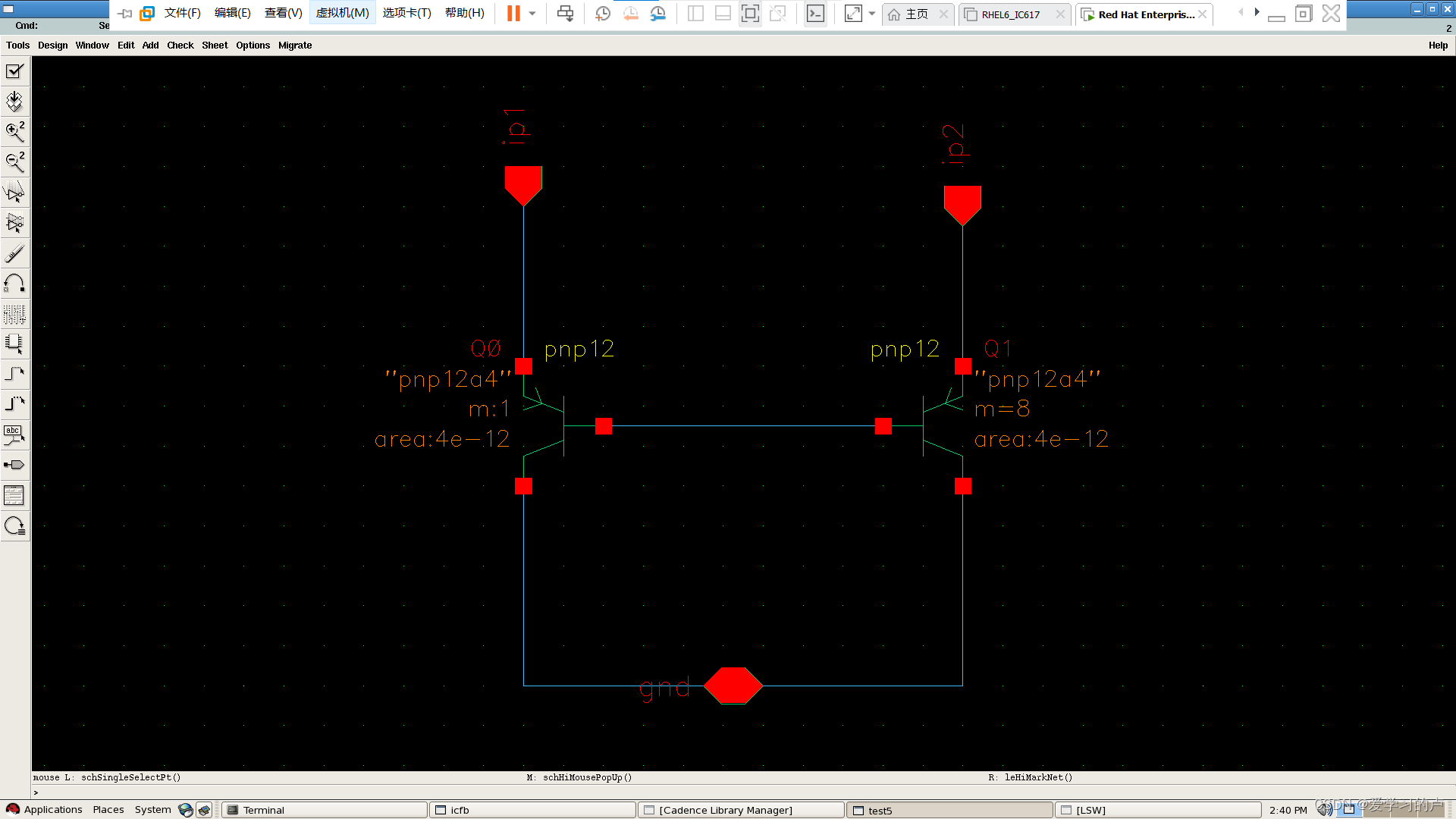

这是三级管的原理图，三极管的排列有三种：分别是1：8；1：15；以及1：16，这里我画的是1：8的管子，1：15管子就画成4*4的正方形，但是不太匹配的很好，所以用的最多的是1：8以及1：16的 管子，要满足共质芯匹配以及周围环境一致性。

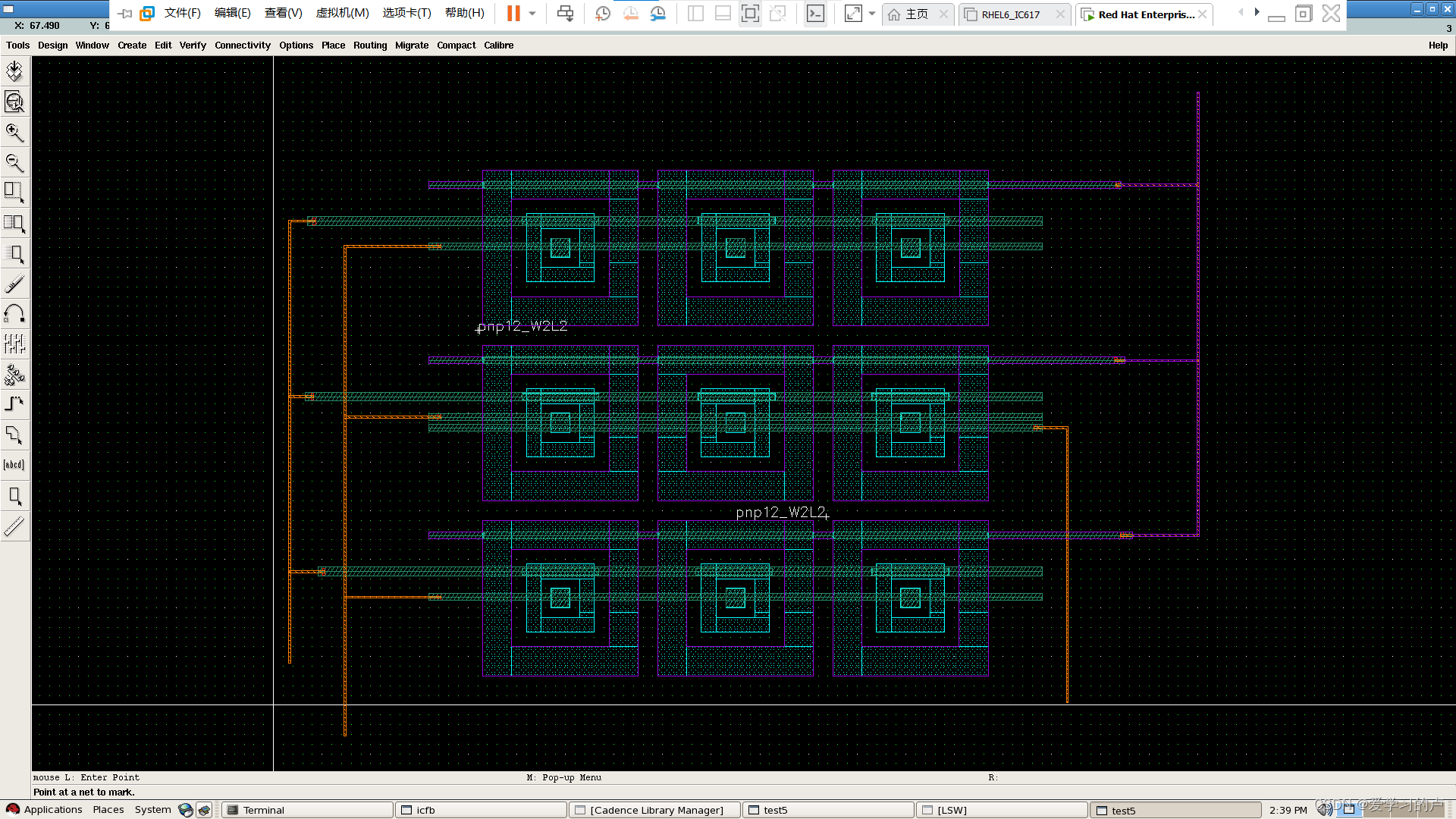

这是画好的版图参照原理图一一对应，通过点亮连接关系可以证明满足原理图的画法。其实这个版图还可以再优化一下也就是加dummy，这里我的连线都是在三级管的上方连线，可以在下方也连两根一样的线做dummy，这样会更加完美。

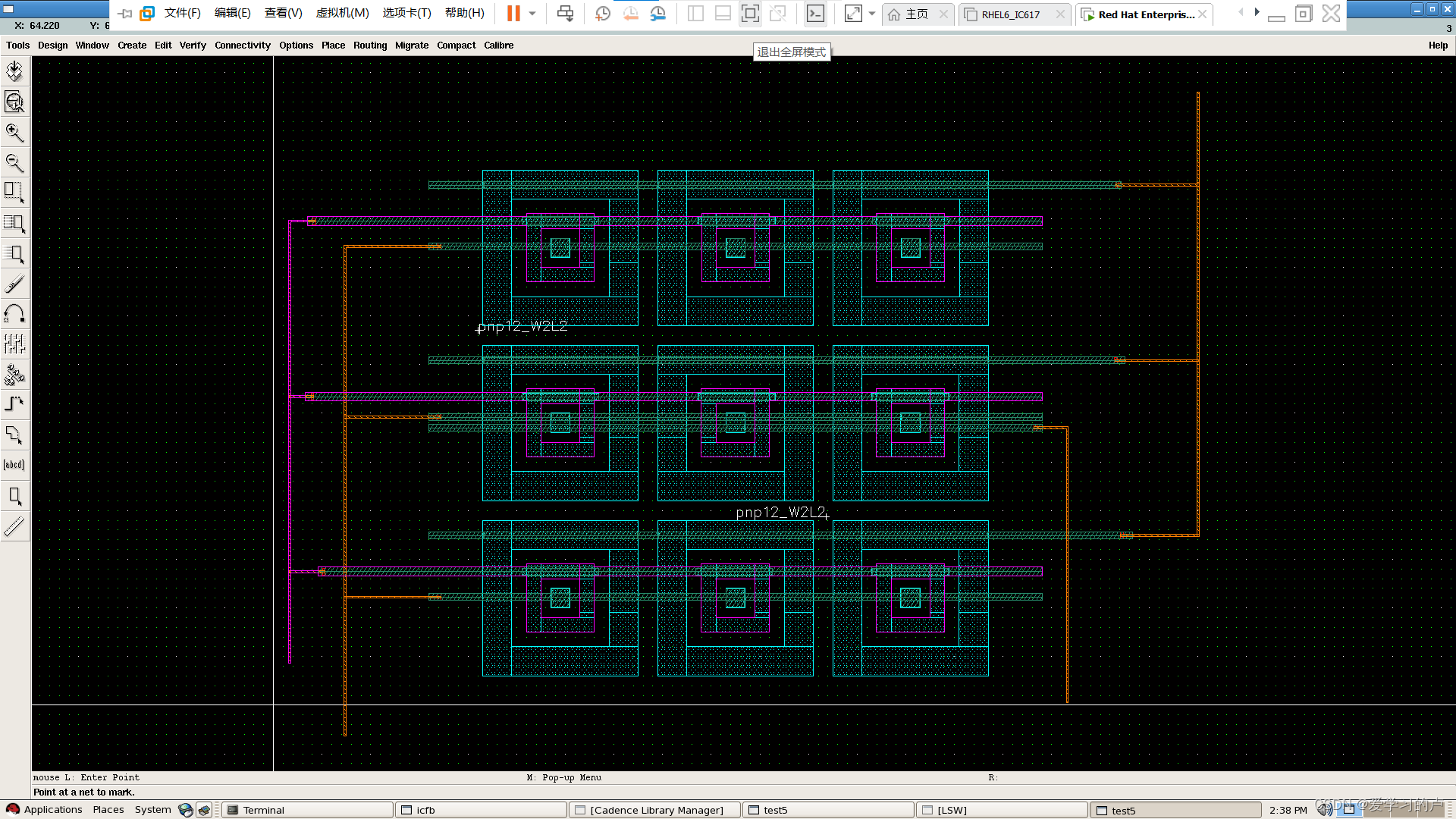

 发射极检查

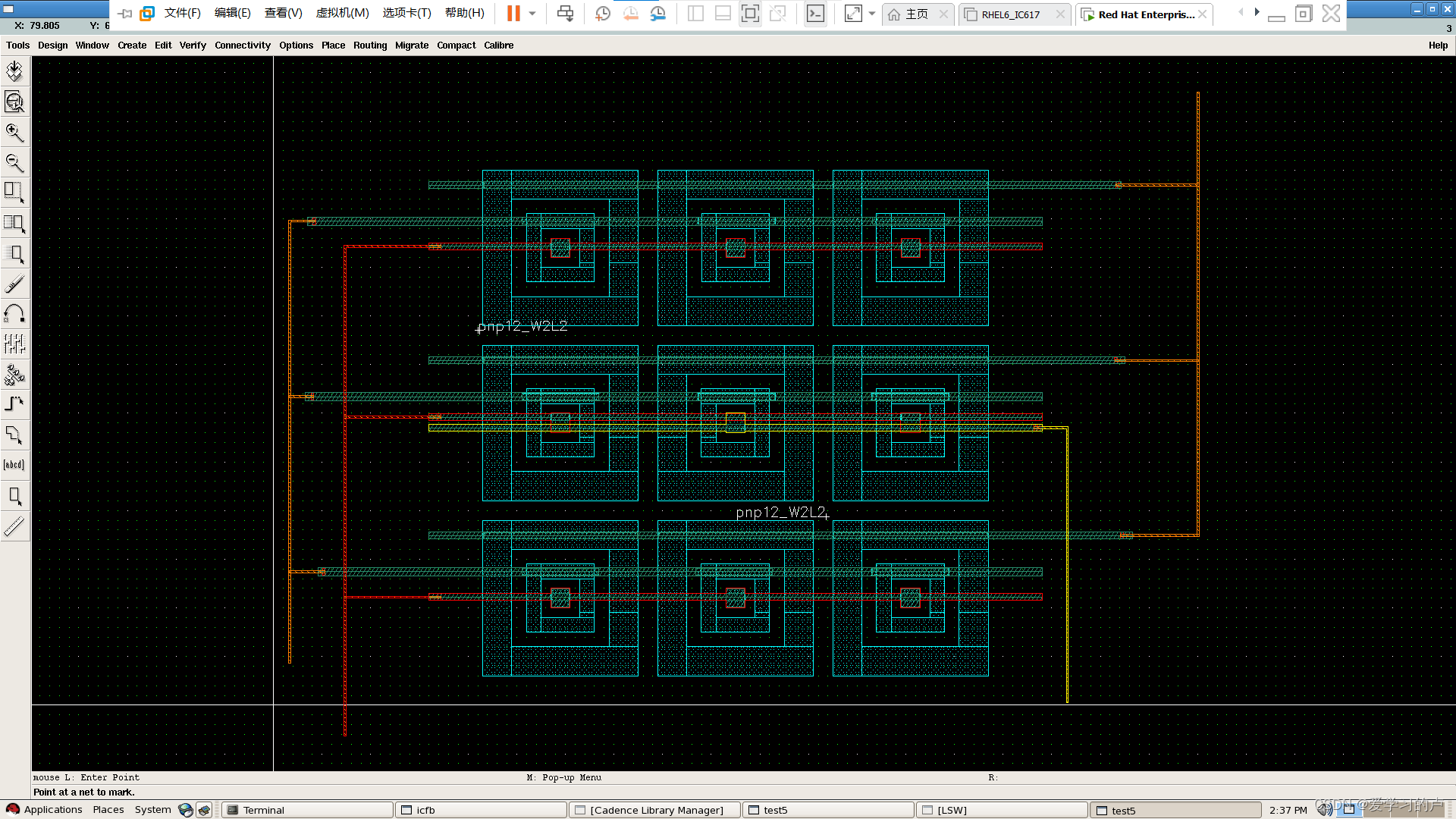

基集检查

 集电极检查

 然后跑DRC与LVS

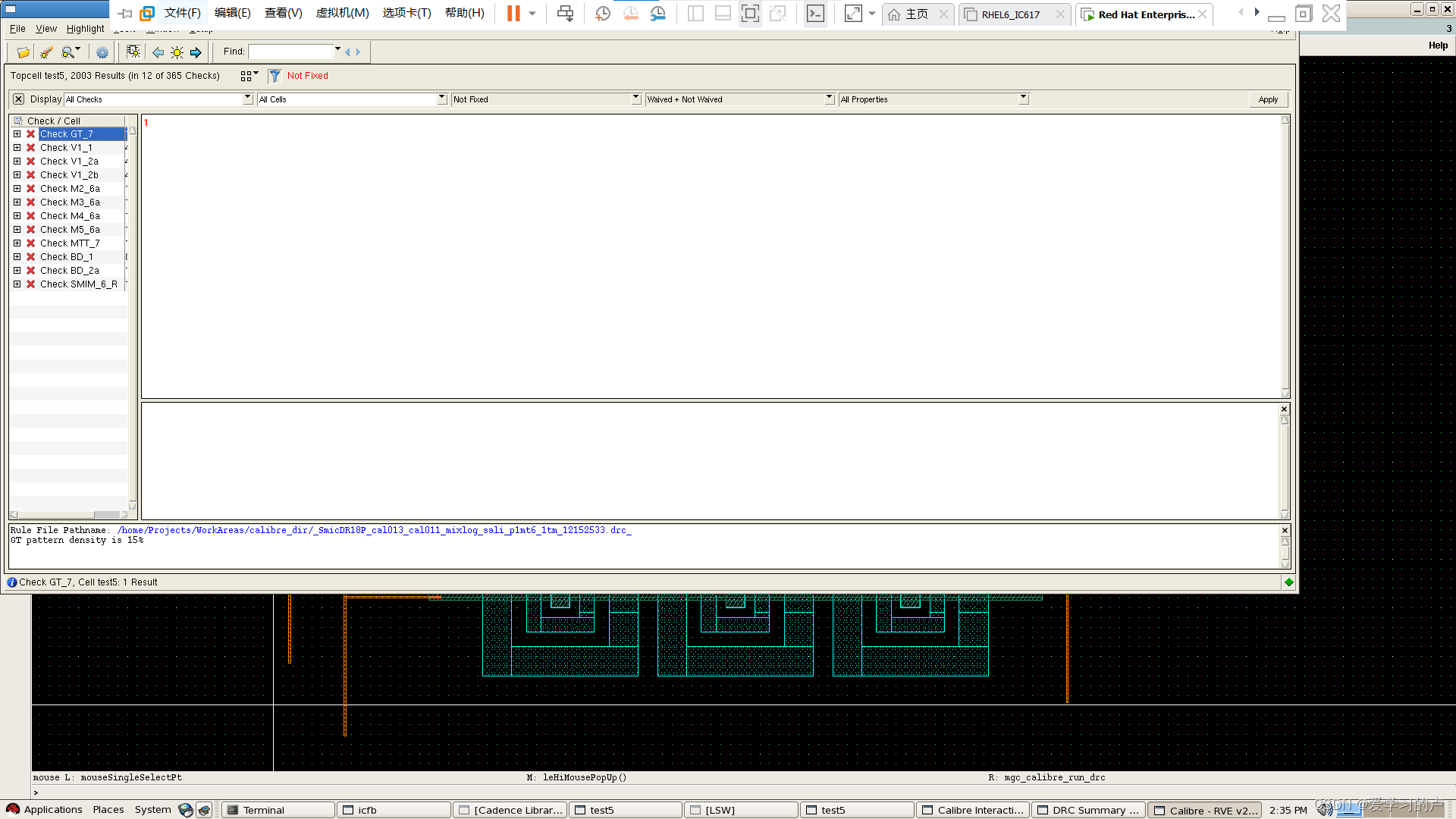

 DRC顺利跑通

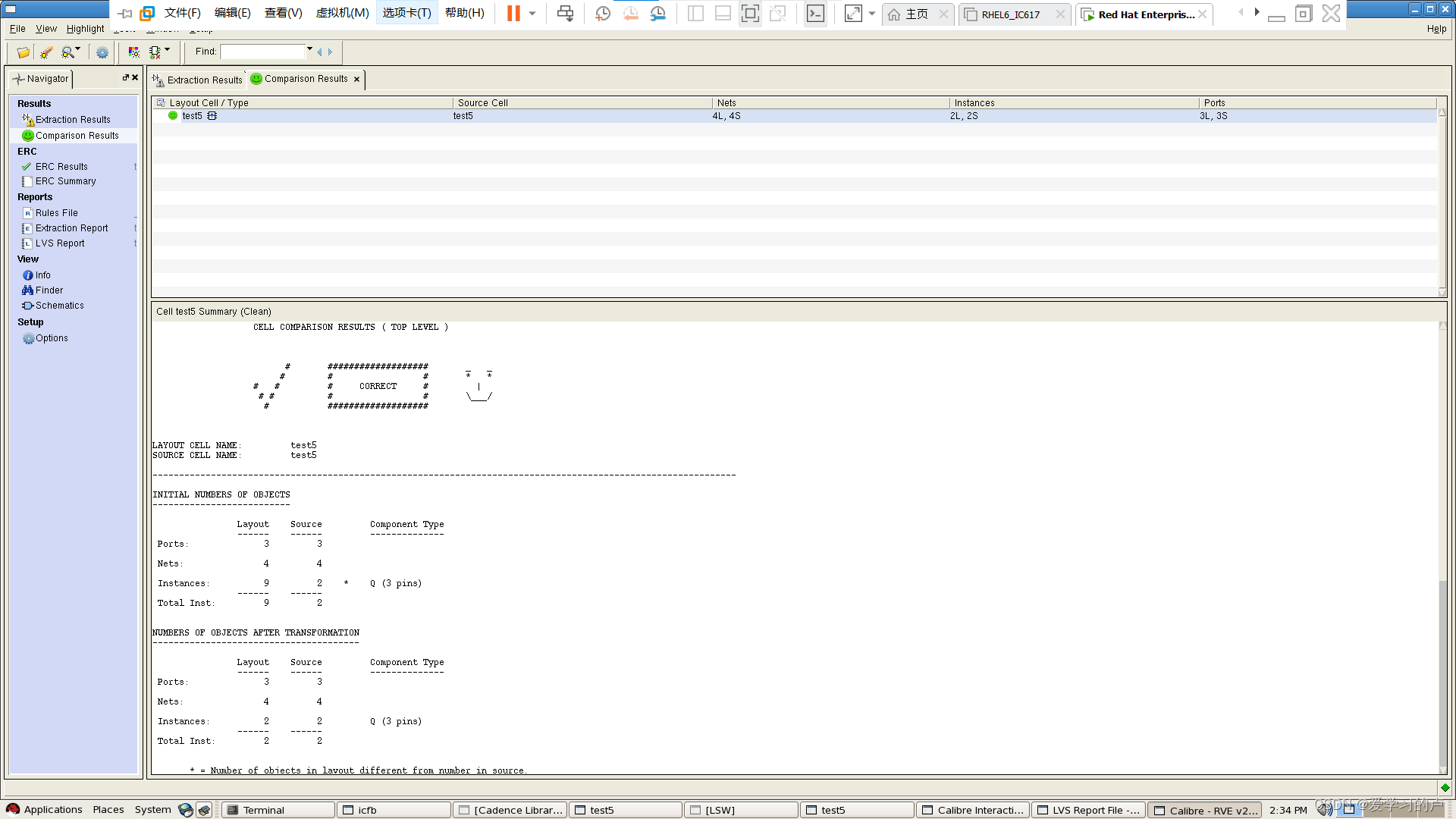

 LVS顺利通过，出现笑脸.
