本文介绍了在ZYNQ FPGA平台上进行RTC时钟实验，涉及正点原子板载的PCF8563和黑金板载的DS1302时钟芯片。实验内容涵盖硬件设计和程序设计两个部分，讲解了如何利用这些组件实现可编程时钟、中断及其他功能。硬件部分重点关注晶振、分频和看门狗等模块，程序设计则涉及时钟显示控制、闹钟及定时器功能的实现。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

简介

正点原子板载PCF8563,黑金板载DS1302.

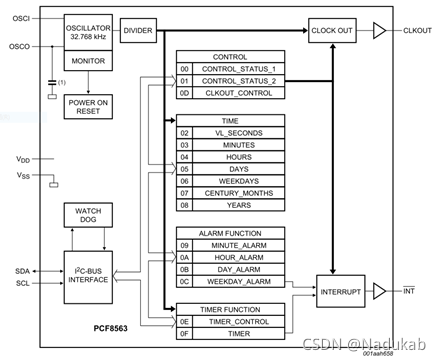

PCF8563:可编程输出时钟，中断

OSCI OSCO：无源晶振引脚

OSCILLATOR：晶振

DIVIDER：分频

WATCH DOG：看门狗，出现异常报警，复位等

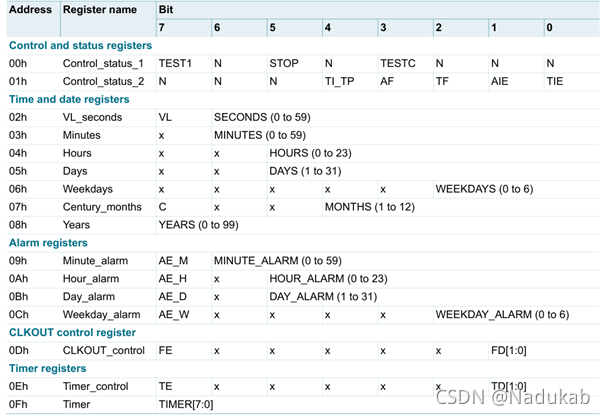

CONTROL：状态。00 01 选择芯片控制类型

TIME：时间显示控制

ALARM FUNCTION：闹钟功能

TIMER FUNCTION:定时器

 TEST，STOP：需要编辑的位

N：低电平

X：随意

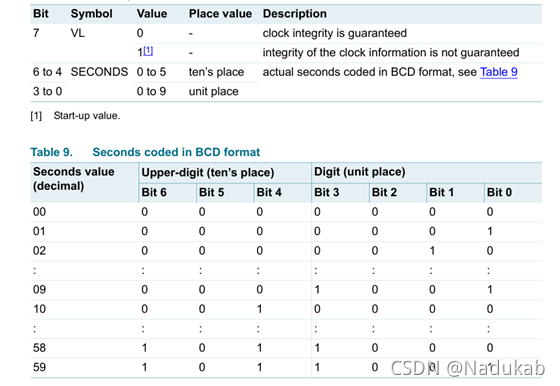

 BCD码没有特别表明，那就是常见的8421码。其他的由5421，2421等等。

8421：用4比特的二进制码，去
