在进行分子动力学模拟的过程中，结果的处理往往比模拟过程还难，如何做出让人眼前一亮的结果图。有些方向需要输出原子的位移云图和位移矢量图，原子位移可以反映模型的变形程度。

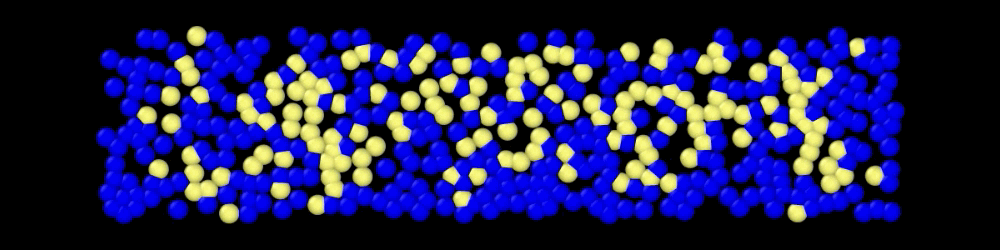

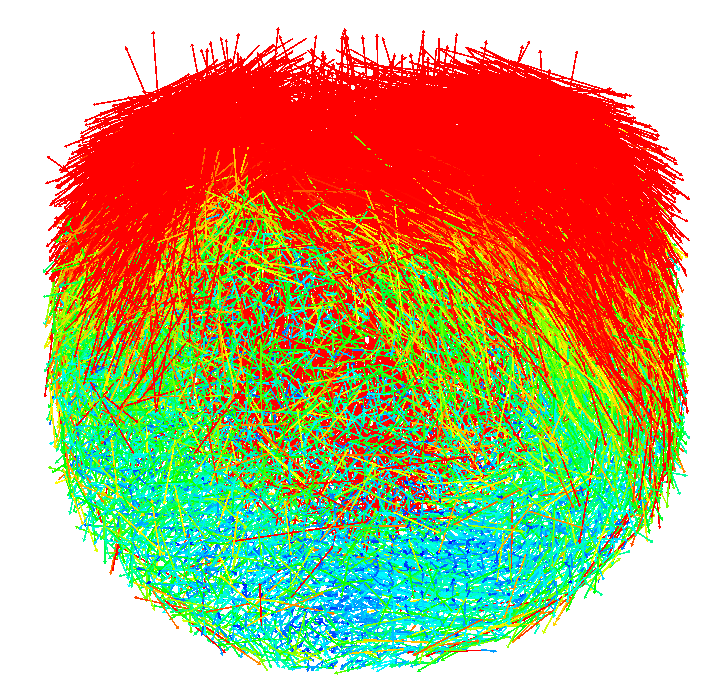

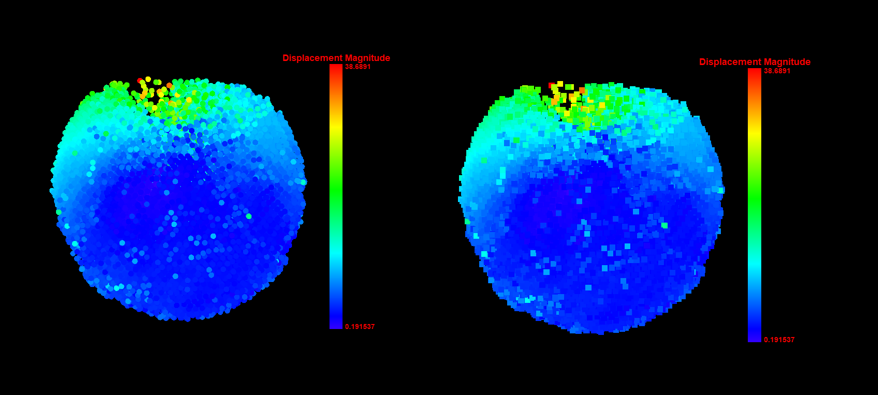

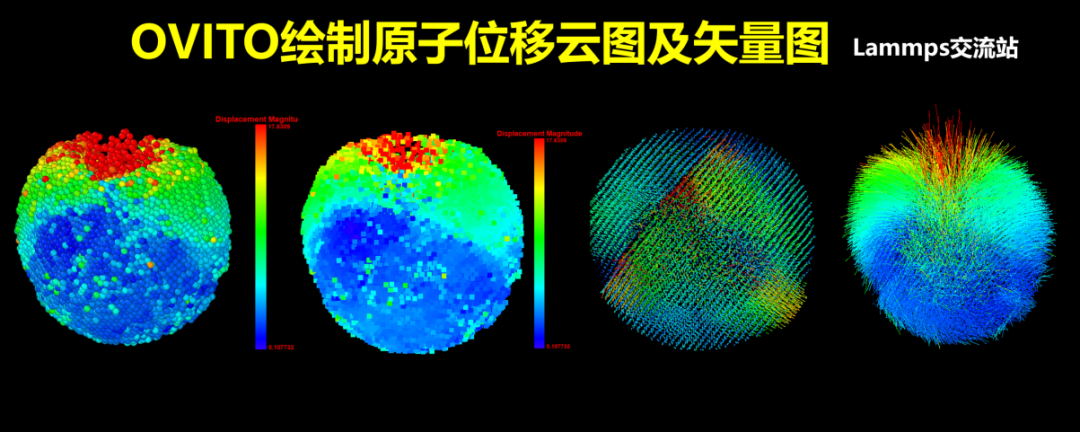

       如下图的位移云图和矢量图。

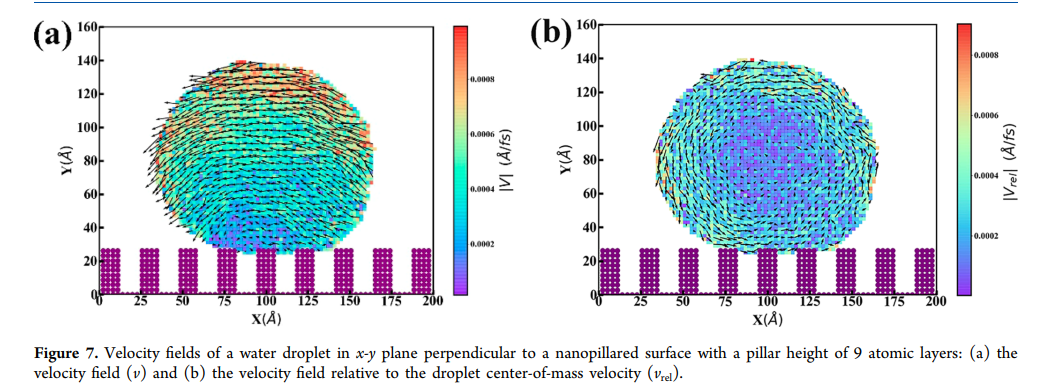

图参考自：Hao Li, Tianyu Yan, Kristen A. Dynamic Contact Angles and Mechanisms of Motion of Water Droplets Moving on Nanopillared Superhydrophobic Surfaces: A Molecular Dynamics Simulation Study, langmuir, 2018

        本文已小编自己的一个dump文件结果为例，利用OVITO软件绘制原子位移云图及矢量图，案例并无实际意义，目的在于教学OVITO软件绘制原子位移云图及矢量图。

01

绘制原子位移云图具体步骤

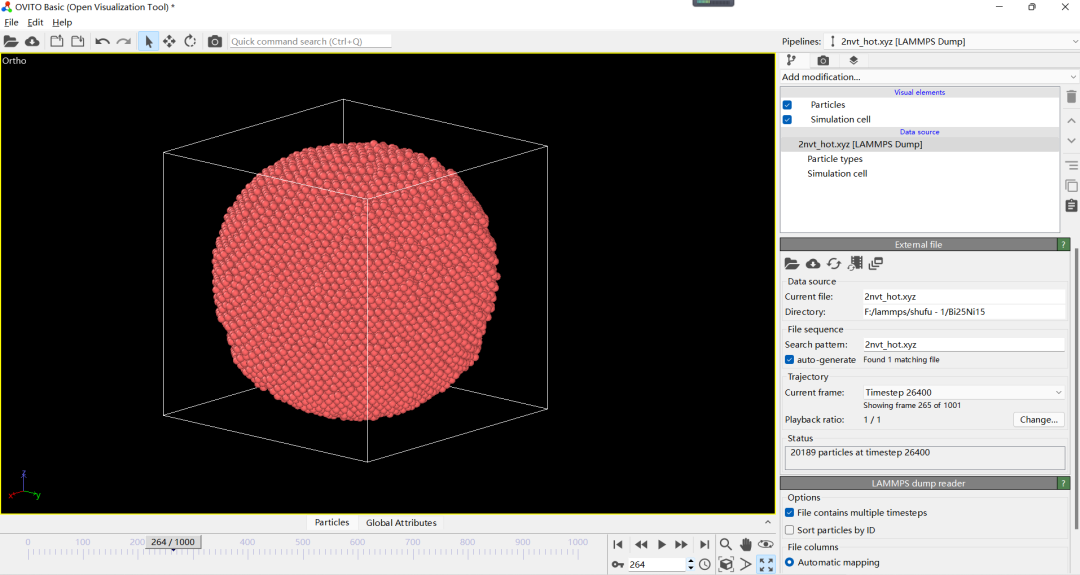

1.导入dump文件

  将我们的dump文件导入至OVITO软件中

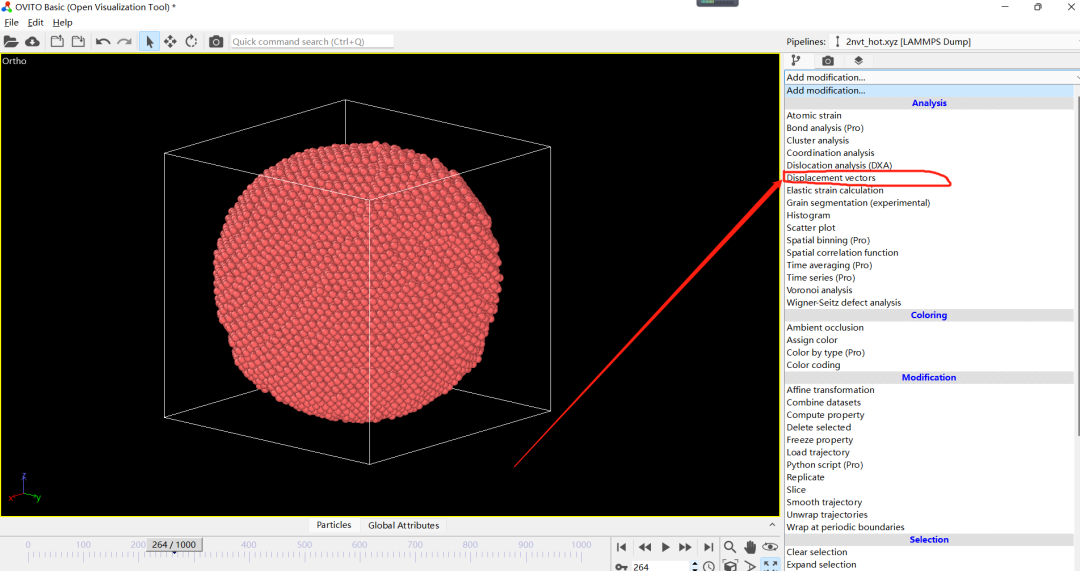

2.Add modification--Displacement vectors

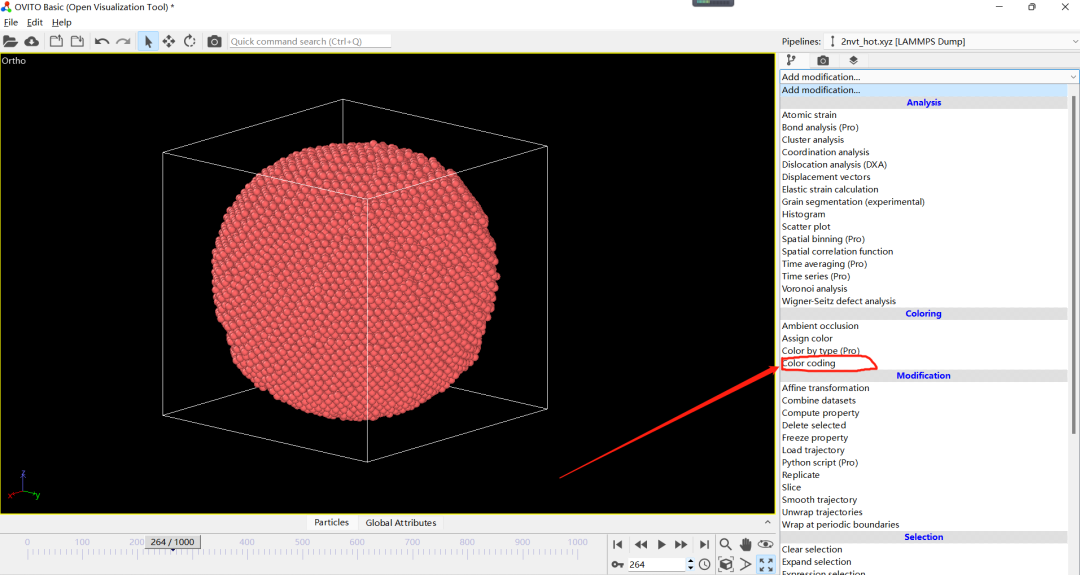

3.Add modification--Color coding

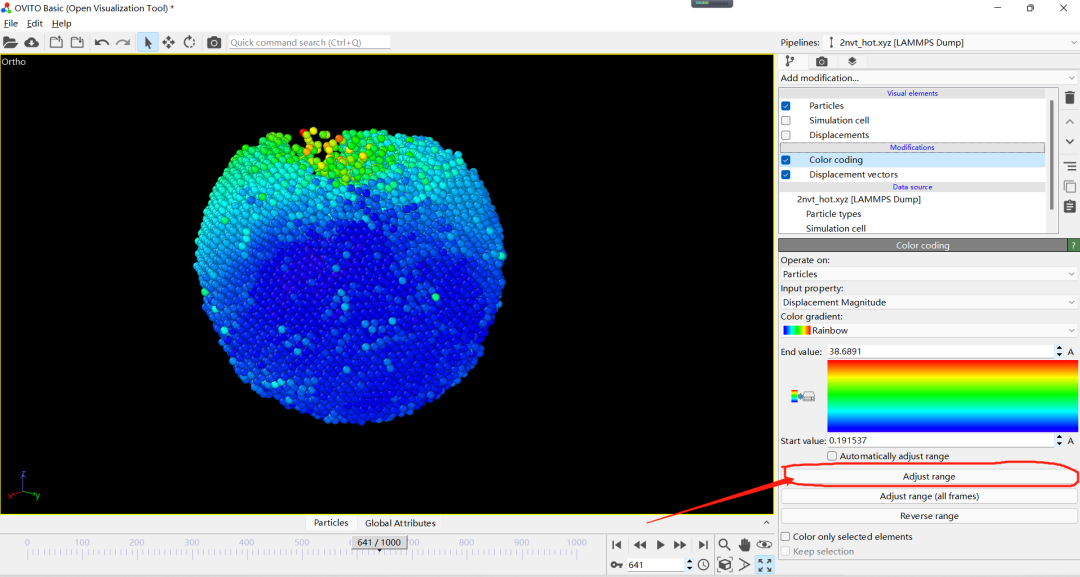

Adjust range

4.添加标尺

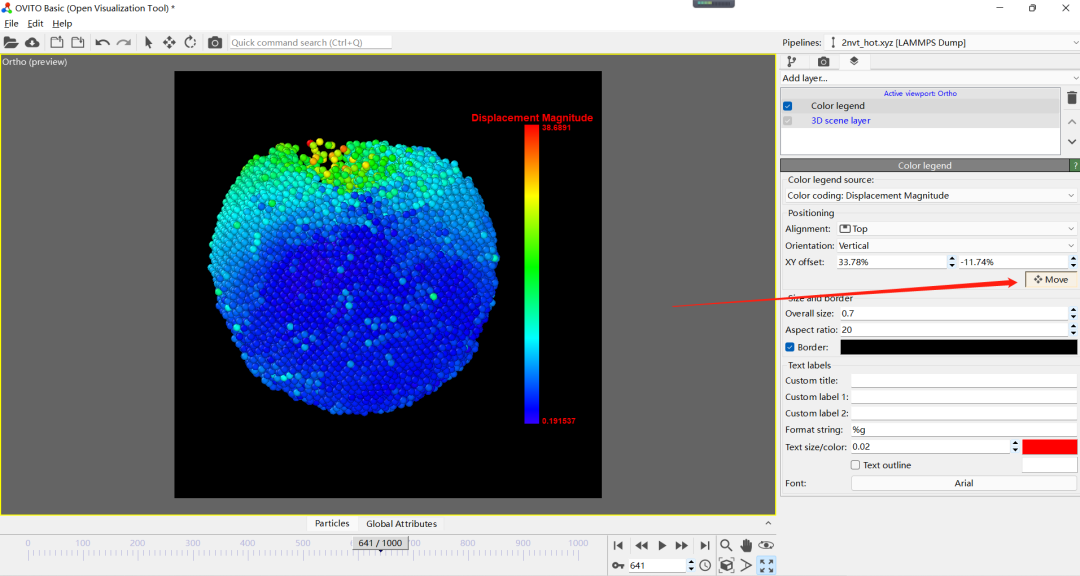

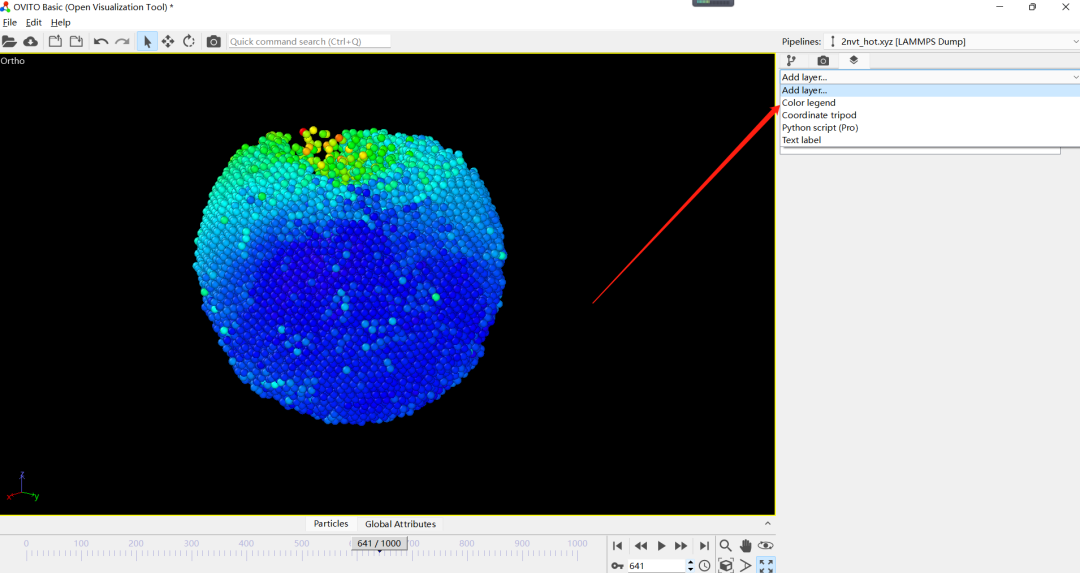

  1)add layer

 2) Color legend

将标尺移动至合适位置

5.如果我们需要将其显示为如下图所示的二维状态

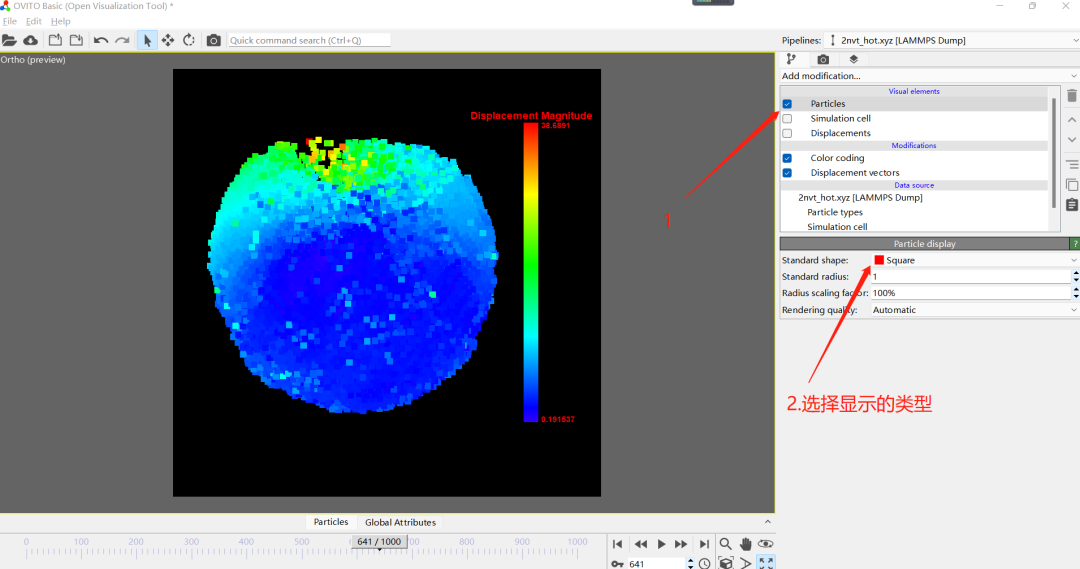

   只需调整原子的显示方式，根据自己的需求

02

绘制原子位移矢量图具体步骤

绘制原子位移矢量图就比较简单了

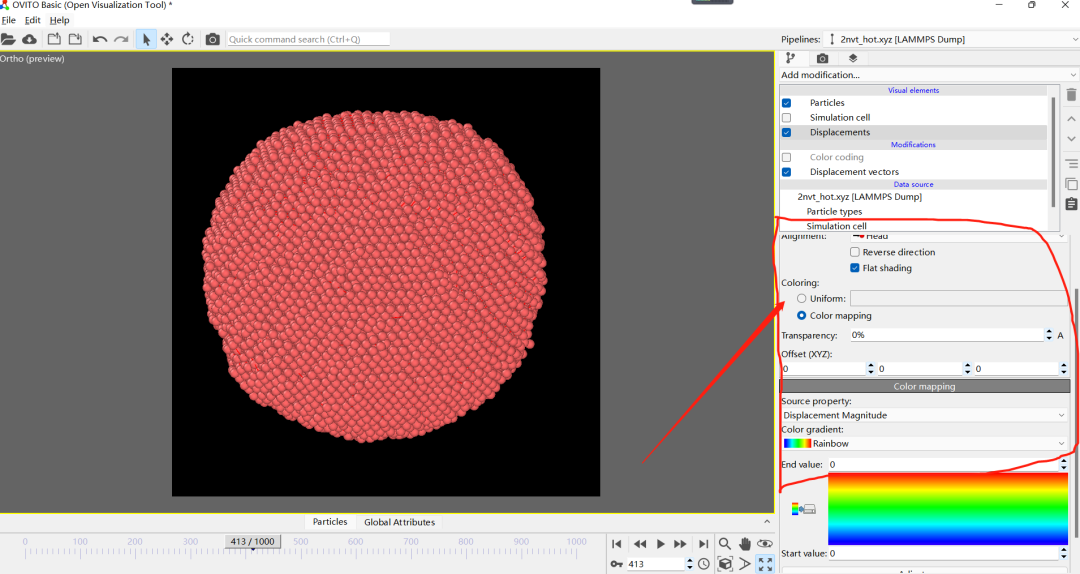

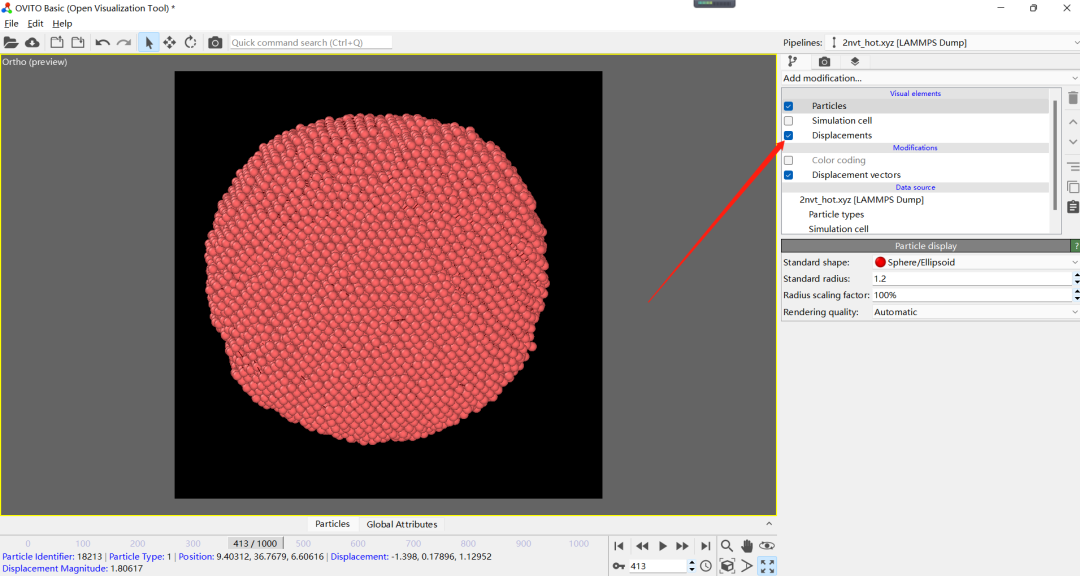

  1.在上面教程的基础上，勾选Displacements

 2.调整显示方式即可

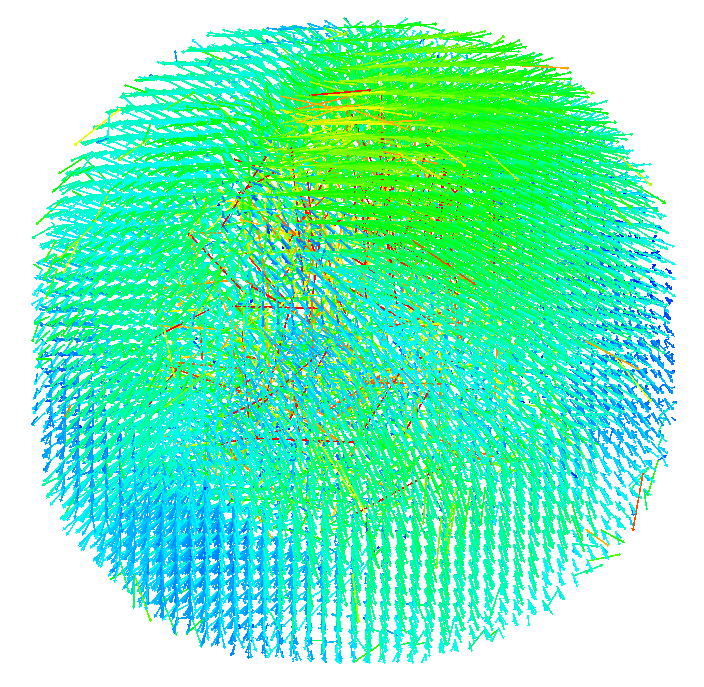

 3.结果
