射频单刀双掷开关常见结构

  1. 传统MOS串并联
  2. Π型50Ω匹配
  3. 共波导传输线匹配
  4. 非对称MOS堆叠
  5. 非对称LC

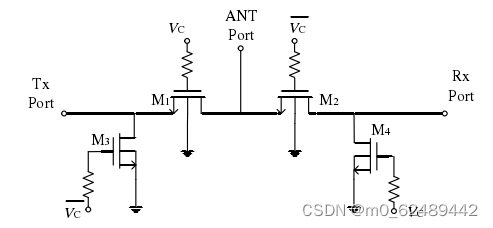

1. 传统MOS串并联开关

        传统MOS串并开关是在简单串联开关的基础上,加入端口并联而实现。

         问题:MOS寄生电容以及衬底耦合等效应,隔离度性能不佳

        为了提高隔离度,MOS串并联开关在Tx、Rx端口,加入并联MOS管M3、M4。

适合频段

常用于直流低频频段的开关设计。

工作方式

M1、M4由电压Vc控制,M2、M3由Vc的互补电压控制。

  •  当Vc为高电平,Tx支路导通,Rx支路关断。
  • M2截止,可以提供一定的隔离作用。
  • M4导通,将泄露至R下的微弱信号短路到地,进一步提高隔离度。

问题

        MOS串并联结构开关,因串联MOS寄生耦合效应,其各项性能随着信号频率增加而恶化。

        串并联结构开关的隔离度性能优于简单串联开关,但由于M3、M4引入额外寄生电容,促使信号向地泄露,插入损耗性能较差

改进

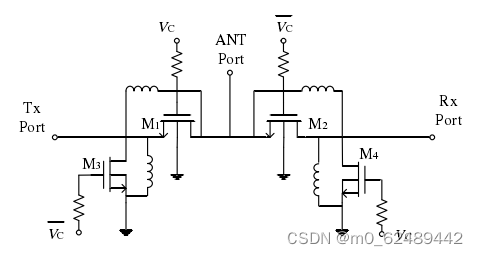

        改进方法由很多种,可在每个MOS源漏极之间加入并联电感。能够抵消MOS寄生电容的影响,又能提高隔离度。

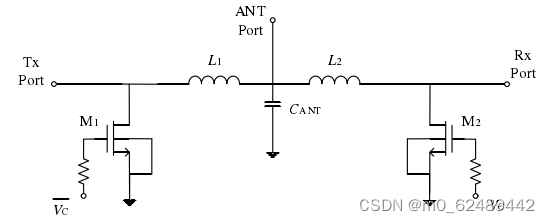

2. Π型50Ω匹配开关

适合频段

具有个好的高频性能。增加匹配网络的级数,可以优化隔离度宽带性能

工作方式

        M1、M2分别由互补电压控制。

当Vc为高电平时,发射模式

  • M1截止,M2导通
  • 信号由Tx port传输至 ANT port
  • M1的等效寄生电容与L1、C_{ANT}形成C-L-C 50Ω匹配,该网络可等效为四分之一波长传输线
  • M2导通,M2等效为小电阻,此时接收支路的Π型匹配网络在ANT port等效为大阻抗,提高隔离度

        Π型50Ω匹配开关,巧妙利用MOS关断电容C_{off}形成匹配网络,从而抵消了寄生电容带来的负面影响。

        MOS尺寸越大,会破坏网络匹配情况,导致支路导通时插入损耗性能恶化。

改进

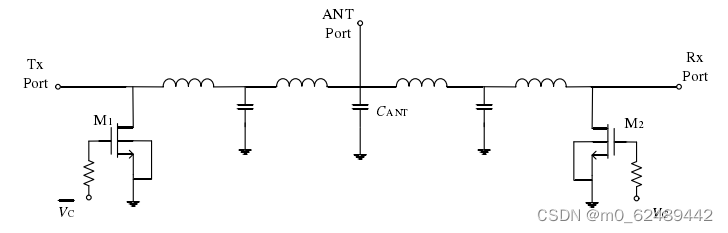

两级匹配网络示意图。

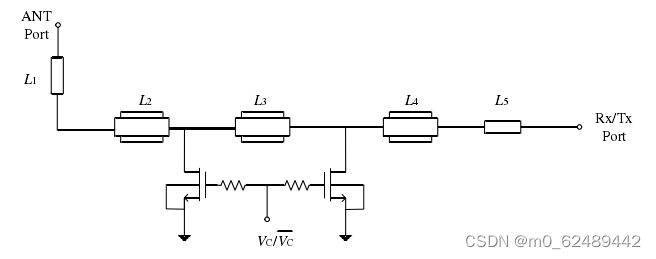

3. 共面波导传输线开关

        共面波导传输线原理,类似于Π型50Ω匹配结构开关。共面波导可以提供更大的Q值,从而优化电路性能。



        L1、L5为特征阻抗为50Ω的传输线电感,L2~L4为共面波导。该开关,通过控制电压Vc高低电平的变化,来进行模式切换。

共面波导可以

  • 优化开关插入损耗性能
  • 减少芯片面积

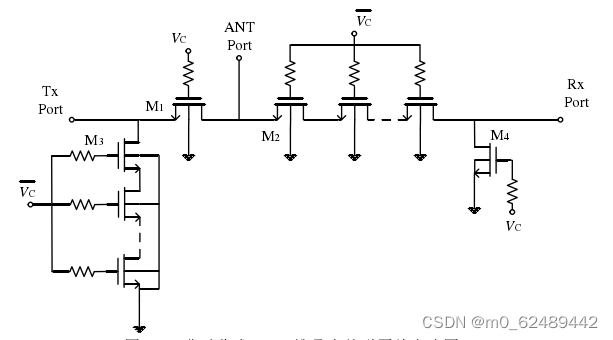

4. 非对称式MOS堆叠串并联开关

        非对称式MOS堆叠串联开关= MOS开关 + MOS堆叠。



应用于收发机前端系统。

        工作原理与MOS串并联开关相似。

        因射频天线发射模式发射的信号功率一般较高,所以Rx支路的串联MOS与Tx支路的并联MOS均会采用多个MOS串联堆叠的形式,来提高发射模式线性度性能。

        问题:堆叠MOS结构,会对支路的损耗等性能带来影响。

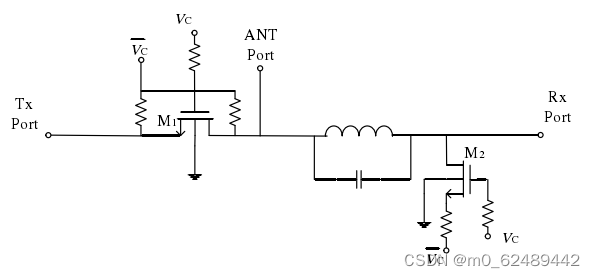

5. 非对称式LC开关

应用于收发机前端系统。

        传统串并联开关因在发射模式下存在关断MOS,限制了发射模式的线性度。因此,非堆成LC开关中,将这些影响线性度的MOS出去,而用Π型匹配网络或LC谐振网络替代。

 在Tx模式下:

  • Vc高电平,M1导通,信号由Tx port 传送至ANT port
  • Rx支路,呈高阻抗,阻止信号泄露
  • M2导通,提高隔离度

在Rx模式下:

  • Vc为低电平,信号由ANT port 传输至Rx port
  • M2关断,可与Rx串联支路形成匹配,进行信号传输
  • M1关断,提高隔离度

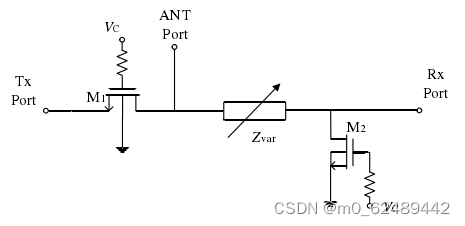

因此,可变阻抗模块Z_{var}类似于阶梯式阻抗,在这两种模块下,分别呈现高低阻抗状态。

MOS恒定偏压发非对称LC开关
