【数电】DA/AD章节总结——DAC部分

1.DAC分类

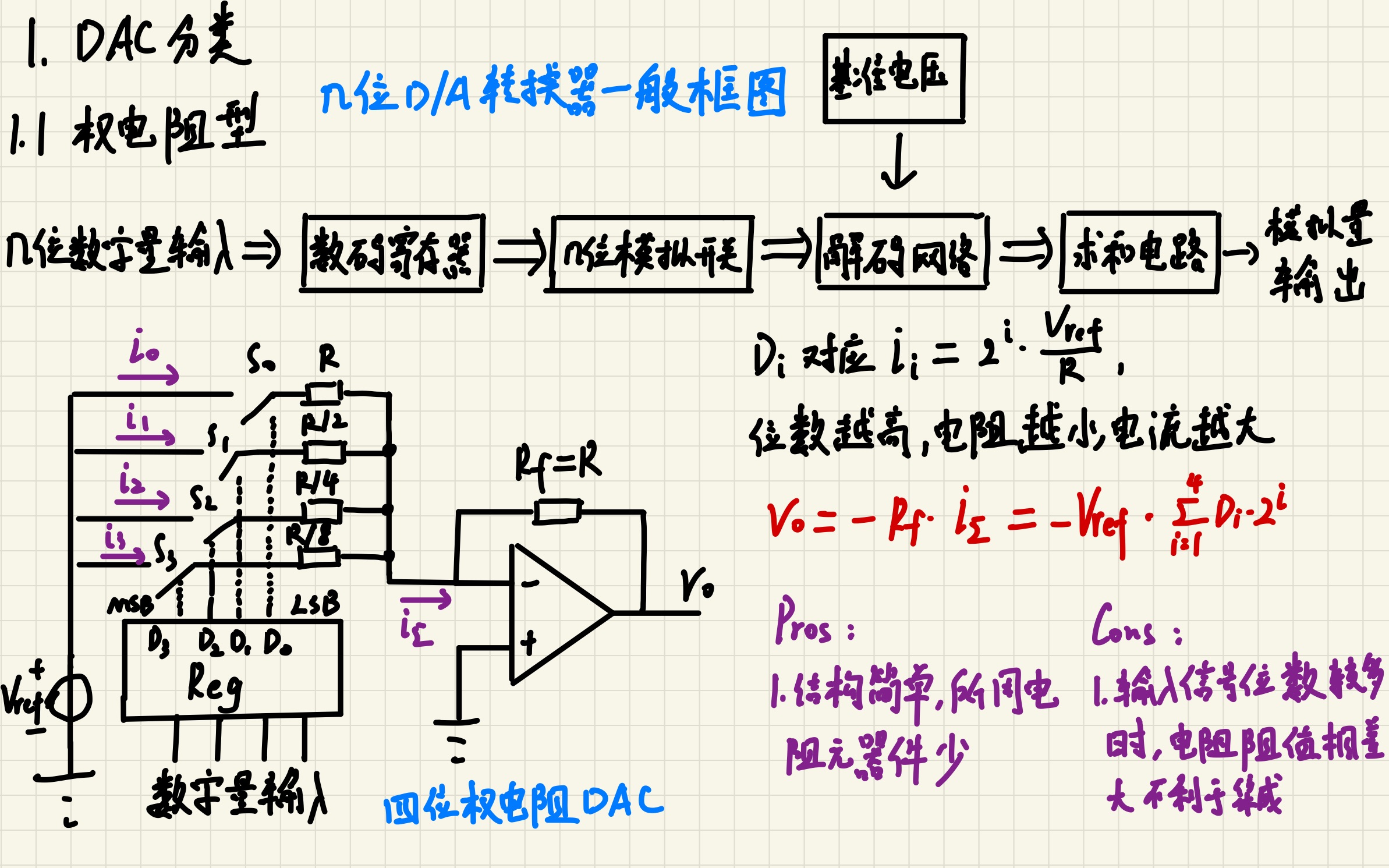

1.1权电阻型

位数越高则对应支路的电阻越小，电流也就越大，这也是权电阻名字的由来。

该架构DAC结构简单，低位数问题不大，但对于高位则变成了噩梦！

假设最小电阻阻值R=10K，如果我们需要一个8位输入DAC，则最大阻值电阻应为2^7*R=1.280M，还同时要求两者比值为128：1，十分不利于集成。

倒T型DAC可以解决这个问题。

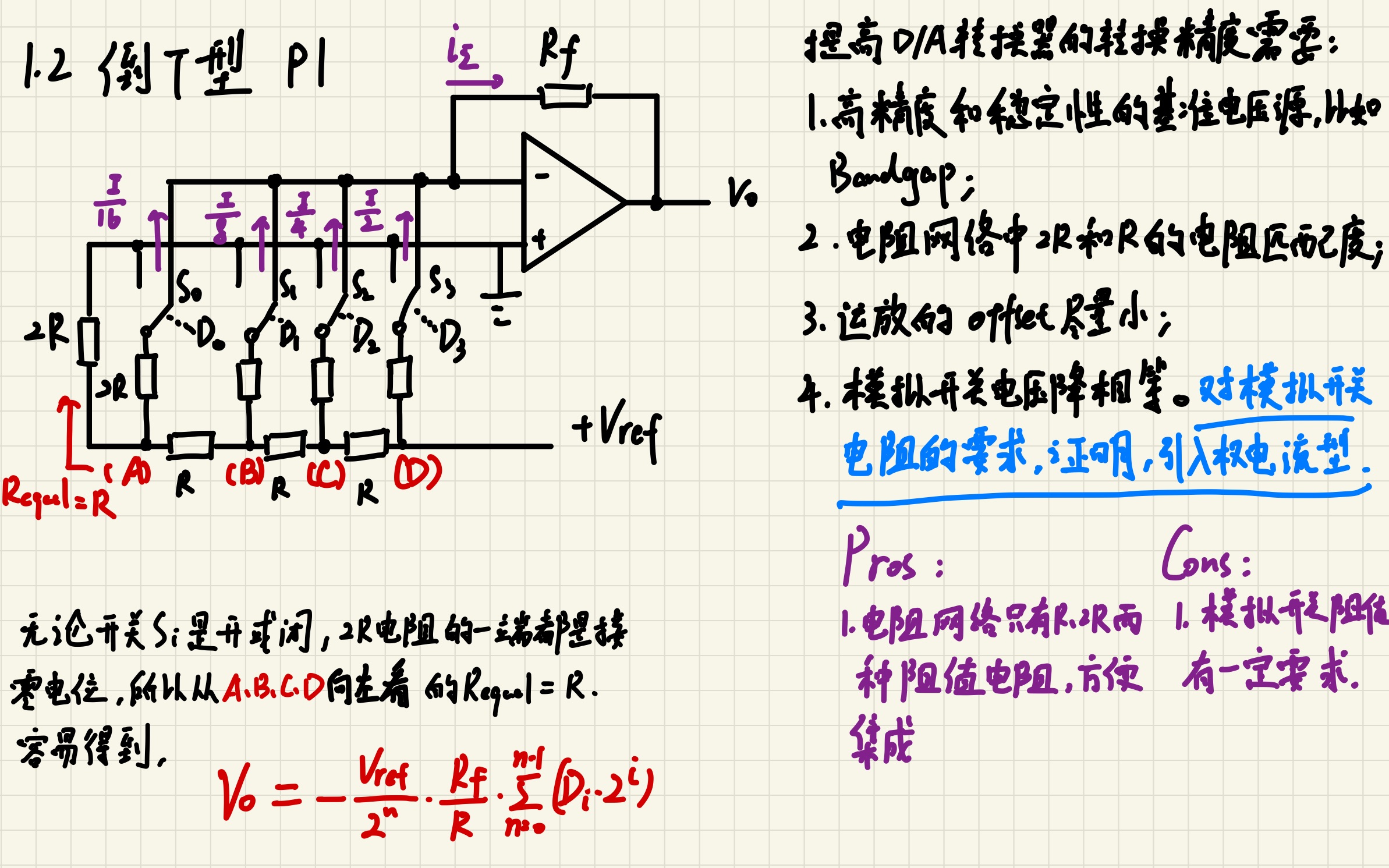

1.2倒T型

和权电阻型对比，倒T型只需要两种阻值电阻——2R和R，同时再保证Rf和R的电阻匹配，即能得到一个理想情况下和输入成正比的优良DAC。

为什么强调理想情况？因为现实是不理想的。

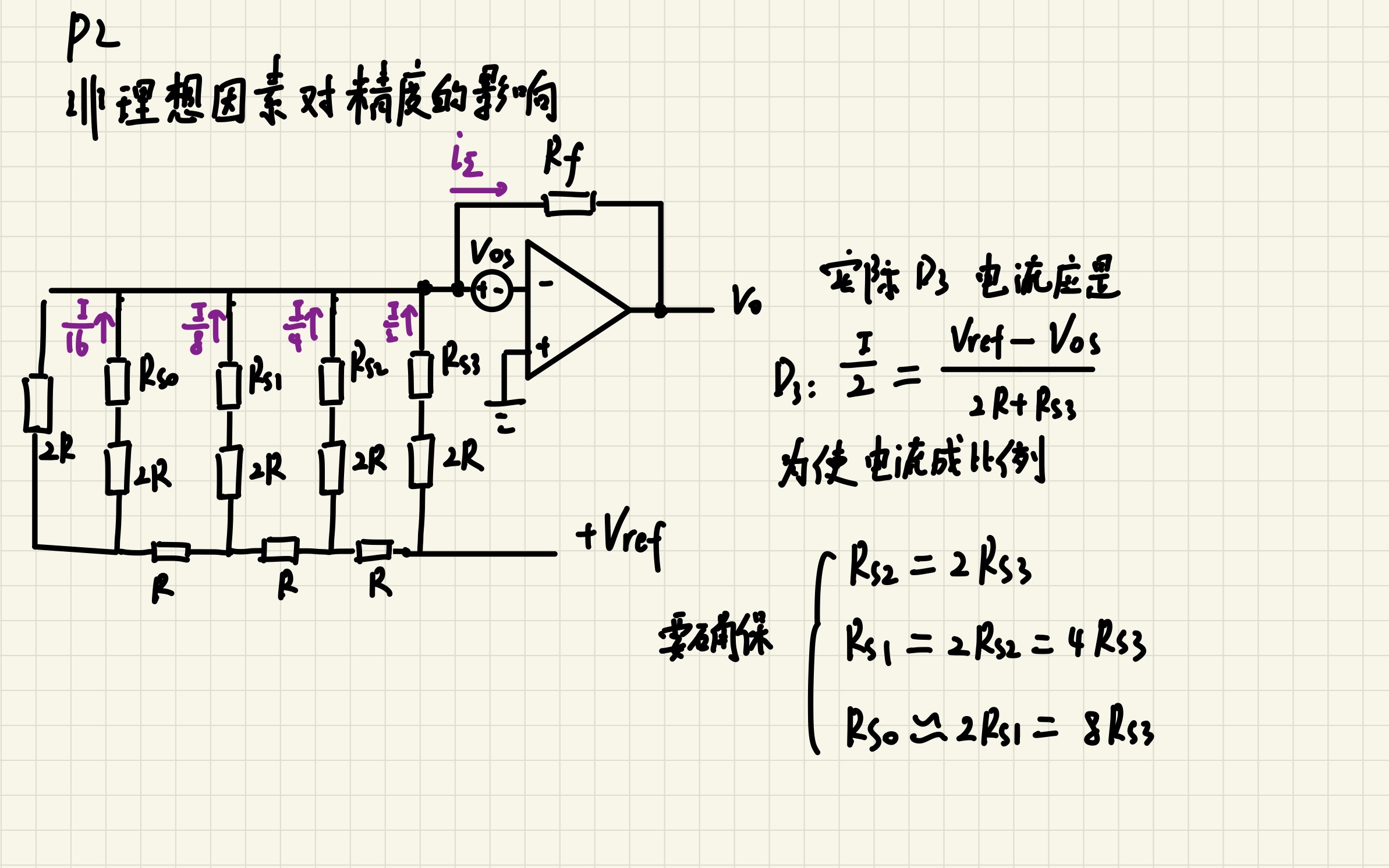

我们在分析DAC工作原理时，是建立在理想运放和理想开关的前提下。现实中的运放存在零点漂移，实际模拟开关会有内阻和压降，同时参考电压源Vref也不是理想没有波动的。这些都是实现一个高精度DAC要面临的挑战。

其中，不管是权电阻还是倒T型，本质上都是想实现一个跟不同位数输入成比例的电流。那么之所以模拟开关会引入误差，是因为并没有把开关的导通电阻考虑进分母。

那么如何解决这个问题？

通过恒流源电路，即可有效解决开关电阻分压导致影响精度的问题。

下面介绍权电流型DAC。

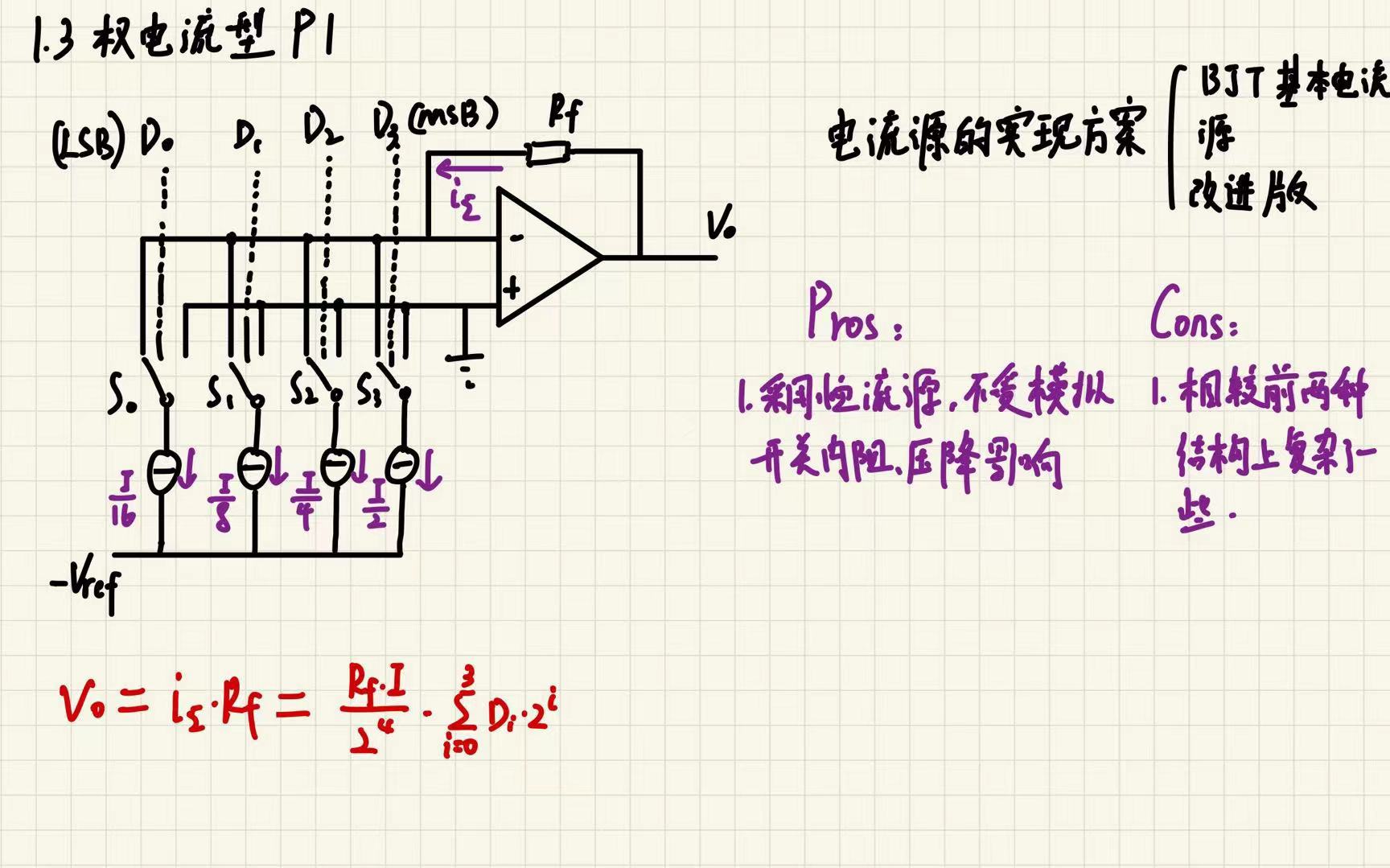

1.3权电流型

1.3.1关于恒流源实现方案

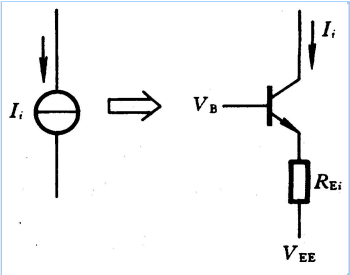

基本BJT电流源

Ii=（VB-VEE-VBE）/Re

通过控制Re大小，就可以实现大小可控的恒流源。但这个方案会面临权电阻型DAC一样的问题，多位数输入时需要的电阻的范围太大，不利于集成。

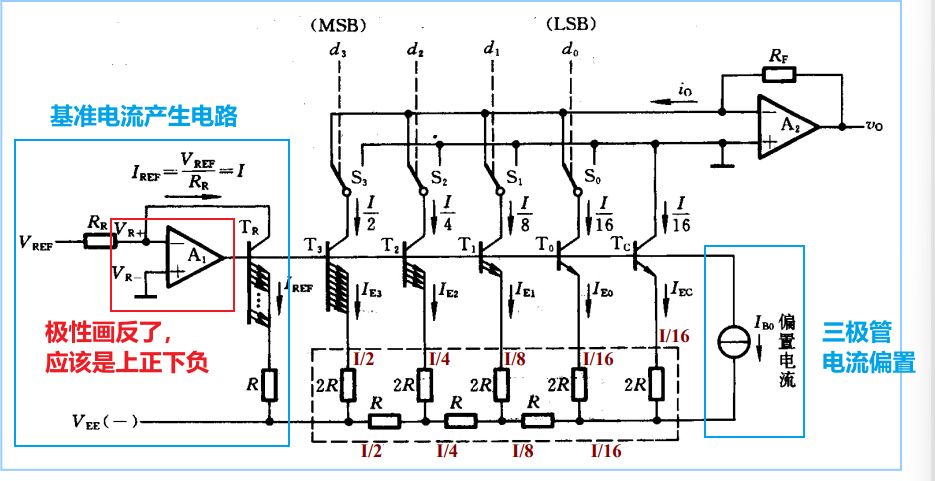

改进版本

核心是利用倒T型电阻网络的分流作用。

因为只要三极管发射结压降固定，以及所有三极管的基极串联所以电压相等，可以认为2R电阻上端电位都相等。这样根据倒T型的工作原理，不难分析从右往左，电流依次减小I/2。

同时还要注意，从右往左To->TR，需要等比例增大发射结面积，这样才能保证三极管发射结压降相等。

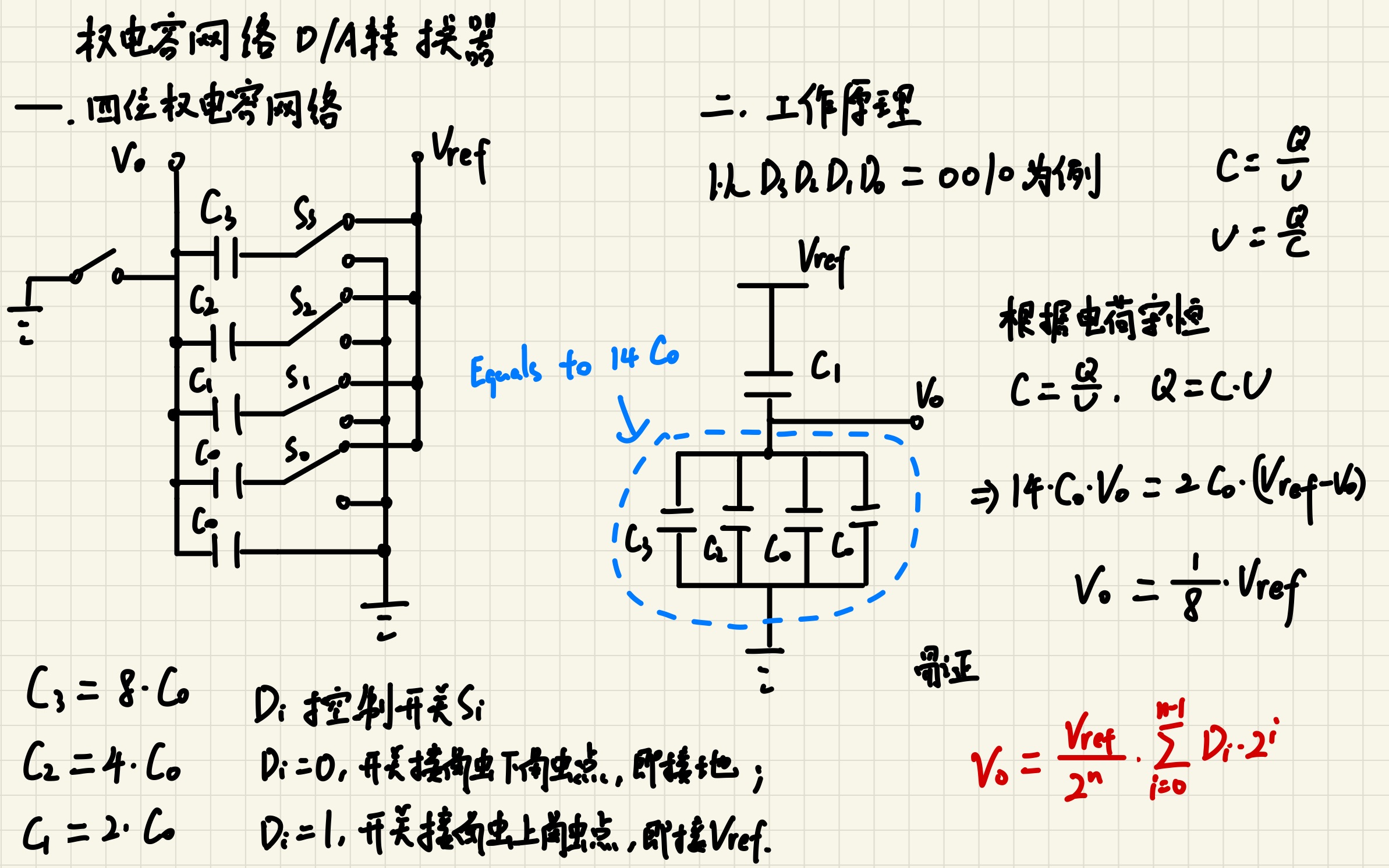

1.4权电容型

2.重要指标

2.1分辨率

2.2转化速度

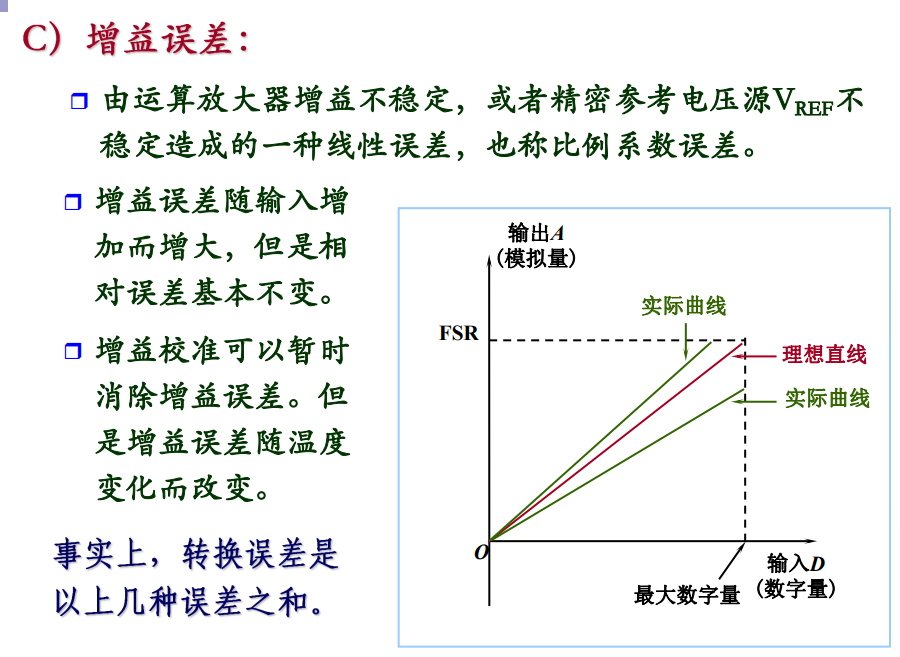

2.3转化精度

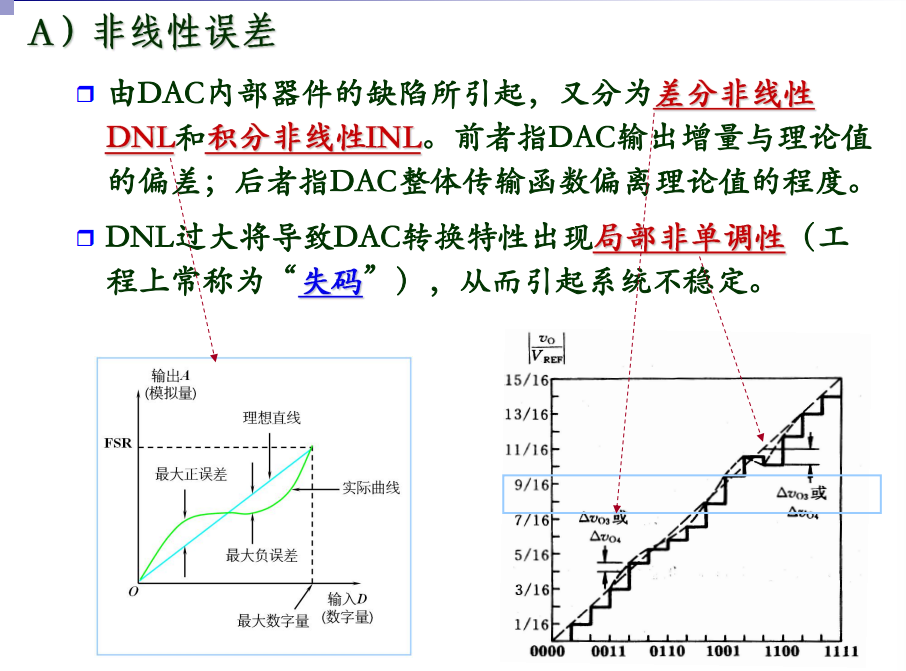

2.3.1非线性误差

2.3.2线性误差

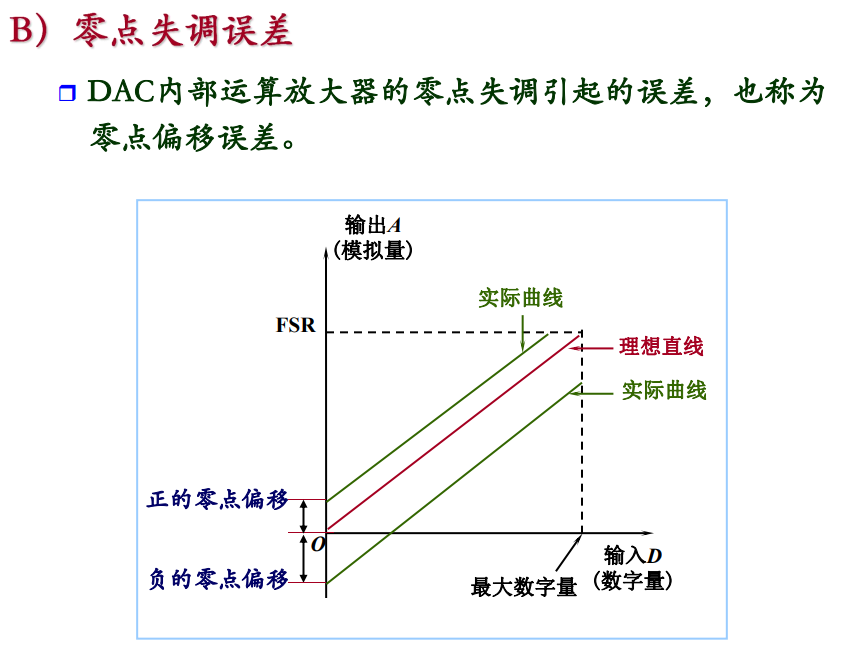

零点失调可通过Auto-Zero技术来解决。

3.相关应用

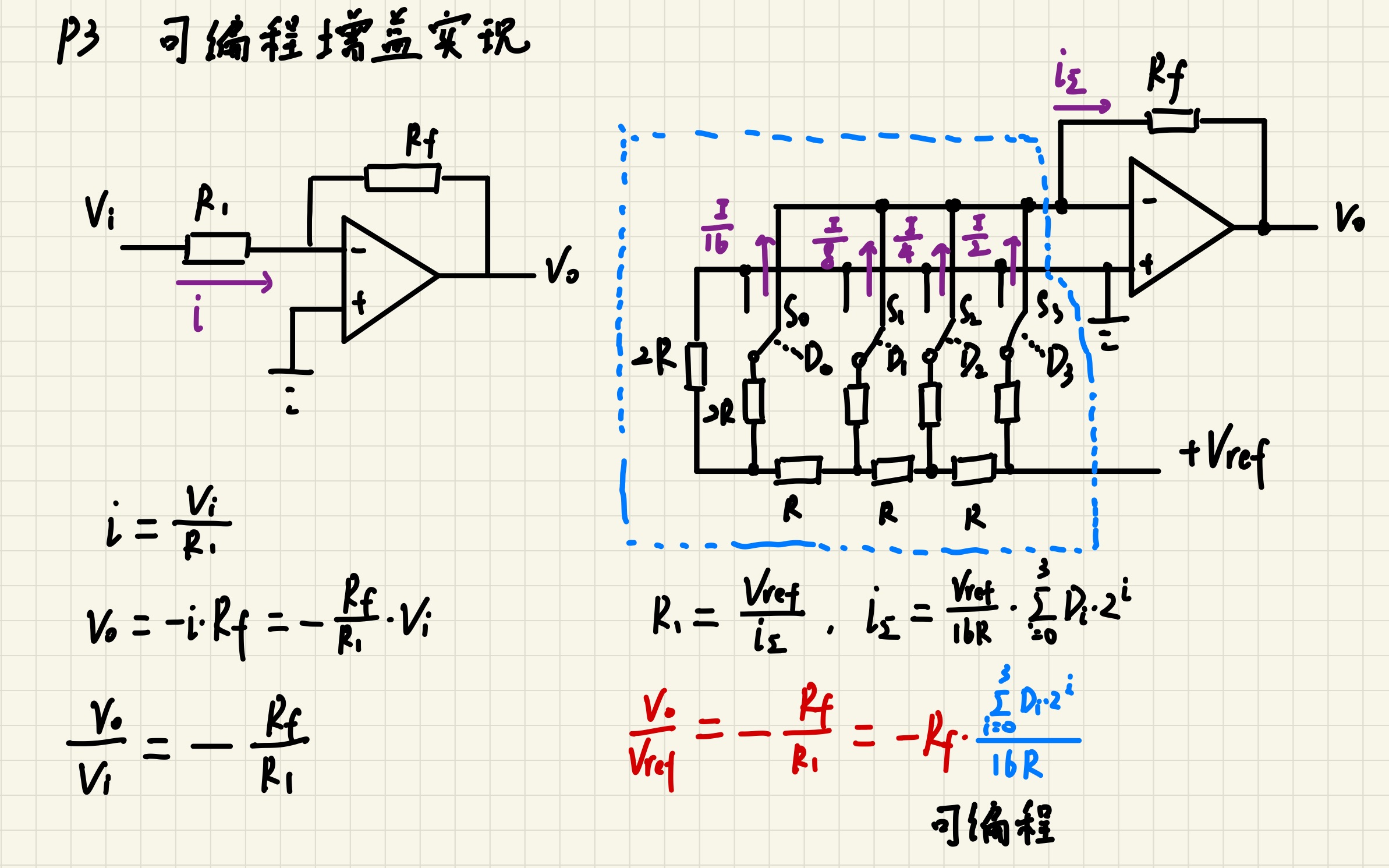

3.1可编程增益

从DAC基本原理容易看出开关不同支路，本质上就是通过改变电流大小来改变总等效输入电阻Ri。基于此原理，可以设计出可编程增益的运放电路。

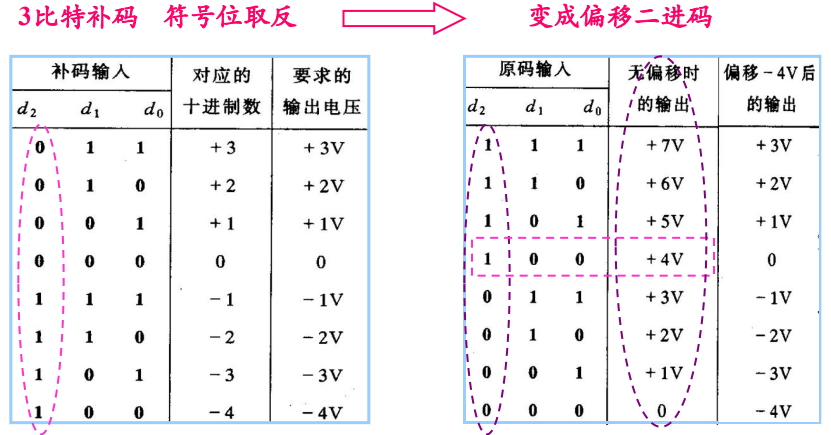

3.2双极性输出

3.2.1 DAC双极性输出

以3比特二进制补码为例

电路实现

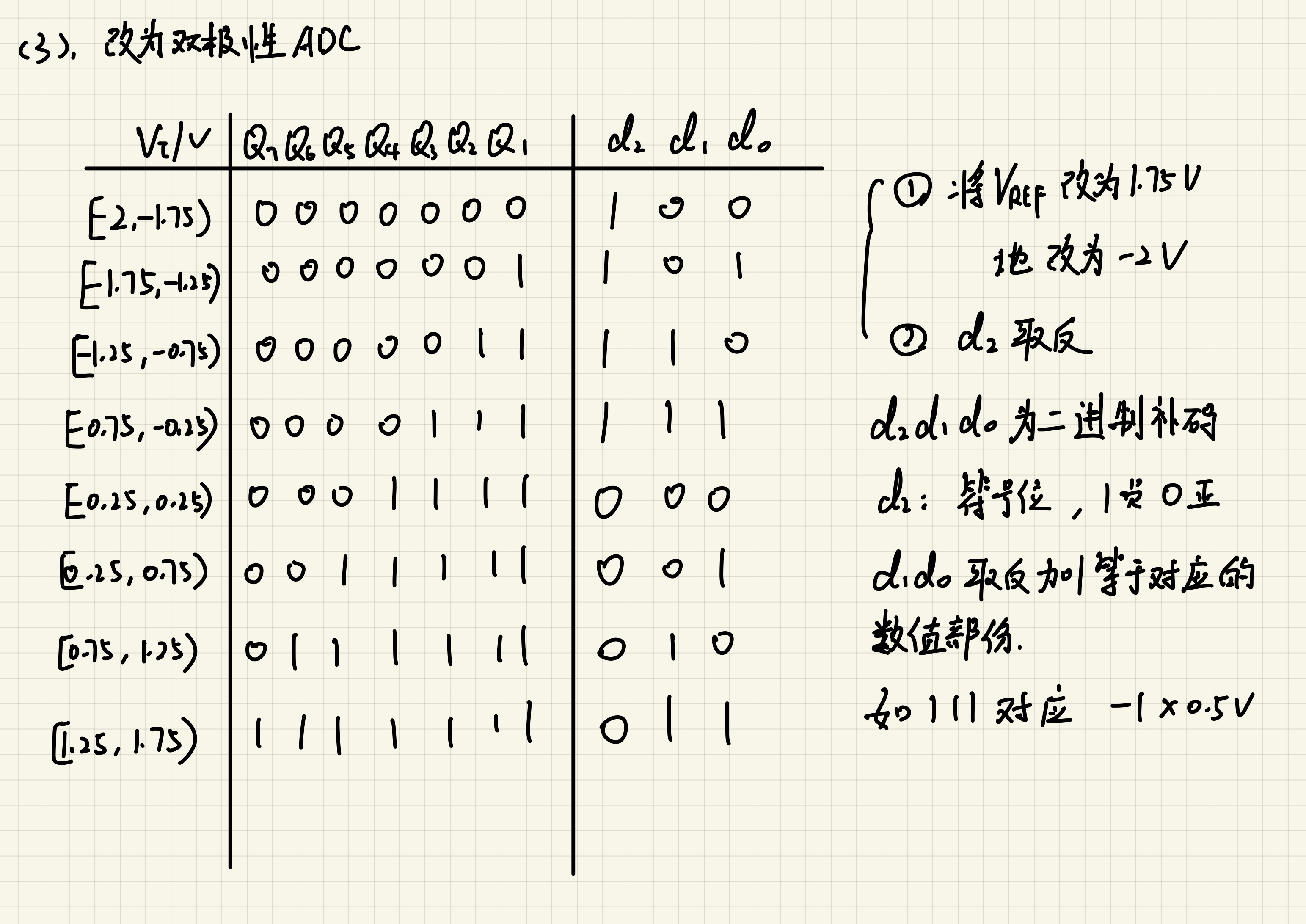

3.2.2 ADC双极性输出

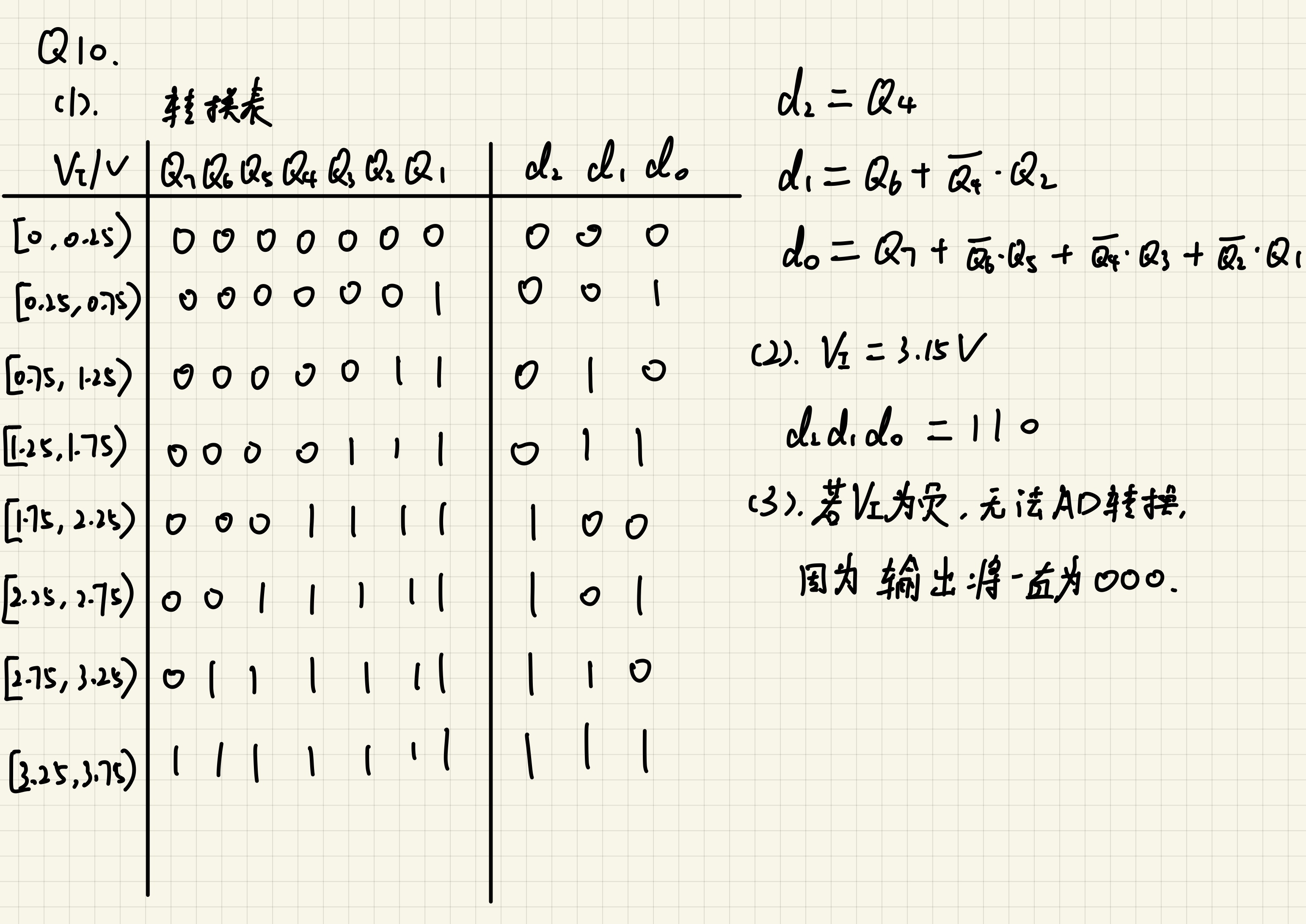

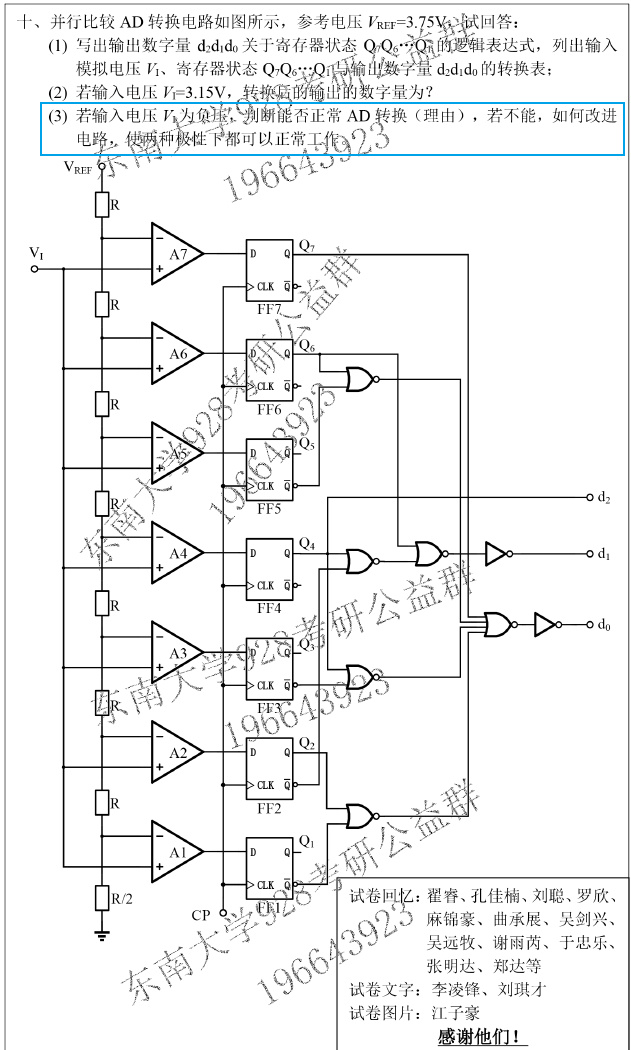

以928 21年Q10为例

修改原理和上述DAC改双极性输出一样，电压先整体向下偏移2V，最高输出位再取反。

需要注意的是输出码字为二进制补码。若最高位d2为一，取反d1d0再加1就等于对应的数值部分。

比如111对应的电压为(-1)*0.5V=-0.5V。
