Qwen2-VL

《SwanLab机器学习实战教程》是一个主打「开箱即用」的AI训练系列教程，我们致力于提供完善的数据集、源代码、实验记录以及环境安装方式，手把手帮助你跑起训练，解决问题。

Qwen2-VL是通义千问团队最近开源的大语言模型，由阿里云通义实验室研发。

以Qwen2-VL作为基座多模态大模型，通过指令微调的方式实现特定场景下的OCR，是学习多模态LLM微调的入门任务。

本文我们将简要介绍基于 transformers、peft 等框架，使用 Qwen2-VL-2B-Instruct 模型在LaTeX_OCR 上进行Lora微调训练，同时使用 SwanLab 监控训练过程与评估模型效果。

◾ 作者：情感机器团队-林泽毅

◾ 训练过程：https://swanlab.cn/@ZeyiLin/Qwen2-VL-ft-latexocr/runs/1glks73k6u5gw98ovzwev/chart

◾ 代码：https://github.com/Zeyi-Lin/Qwen2-VL-finetune-LatexOCR

◾ 数据集：https://modelscope.cn/datasets/AI-ModelScope/LaTeX_OCR/summary

◾ 模型：https://modelscope.cn/models/Qwen/Qwen2-VL-2B-Instruct

◾ 在线LaTex公式预览网站：https://www.latexlive.com/

◾ 显存占用：约20GB，如显存不足，请调低per_device_train_batch_size

知识点：视觉大模型微调的场景与用法

视觉大模型是指能够支持图片/视频输入的大语言模型，能够极大丰富与LLM的交互方式。

对视觉大模型做微调的一个典型场景，是让它特化成一个更强大、更智能的计算机视觉模型，执行图像分类、目标检测、语义分割、OCR、图像描述任务等等。

并且由于视觉大模型强大的基础能力，所以训练流程变得非常统一——无论是分类、检测还是分割，只需要构建好数据对（图像 -> 文本），都可以用同一套代码完成，相比以往针对不同任务就要构建迥异的训练代码而言，视觉大模型微调要简单粗暴得多，而且效果还更好。

当然，硬币的另一面是要承担更高的计算开销，但在大模型逐渐轻量化的趋势下，可以预想这种训练范式将逐渐成为主流。

环境配置

环境配置分为三步：

1. 确保你的电脑上至少有一张英伟达显卡，并已安装好了CUDA环境。

2. 安装Python（版本>=3.8）以及能够调用CUDA加速的PyTorch。

3. 安装与Qwen2-VL微调相关的第三方库，可以使用以下命令：

python -m pip install --upgrade pip``# 更换 pypi 源，加速库的安装``pip config set global.index-url https://pypi.tuna.tsinghua.edu.cn/simple``   ``pip install modelscope==1.18.0``pip install transformers==4.46.2``pip install sentencepiece==0.2.0``pip install accelerate==1.1.1``pip install datasets==2.18.0``pip install peft==0.13.2``pip install swanlab==0.3.27``pip install qwen-vl-utils==0.0.8``pip install pandas==2.2.2

准备数据集

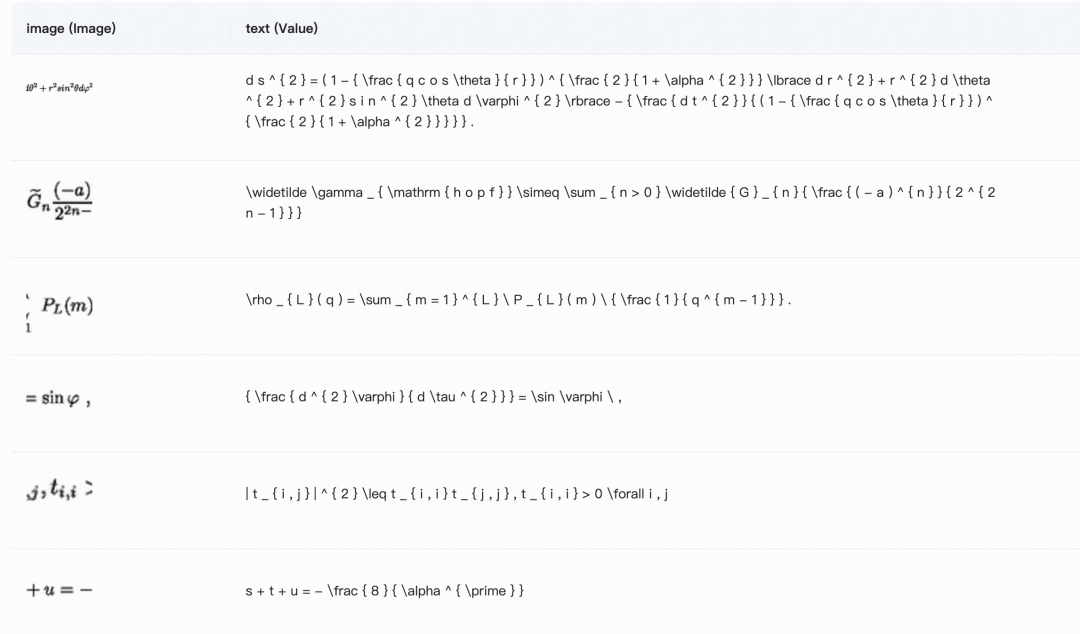

本节使用的是 LaTex_OCR 数据集，这个数据集包含了大量的数学公式图片，以及对应的LaTex语法字符串。可以看到，下图中的image就是学术公式图，text就是对应的LaTex语法字符串：

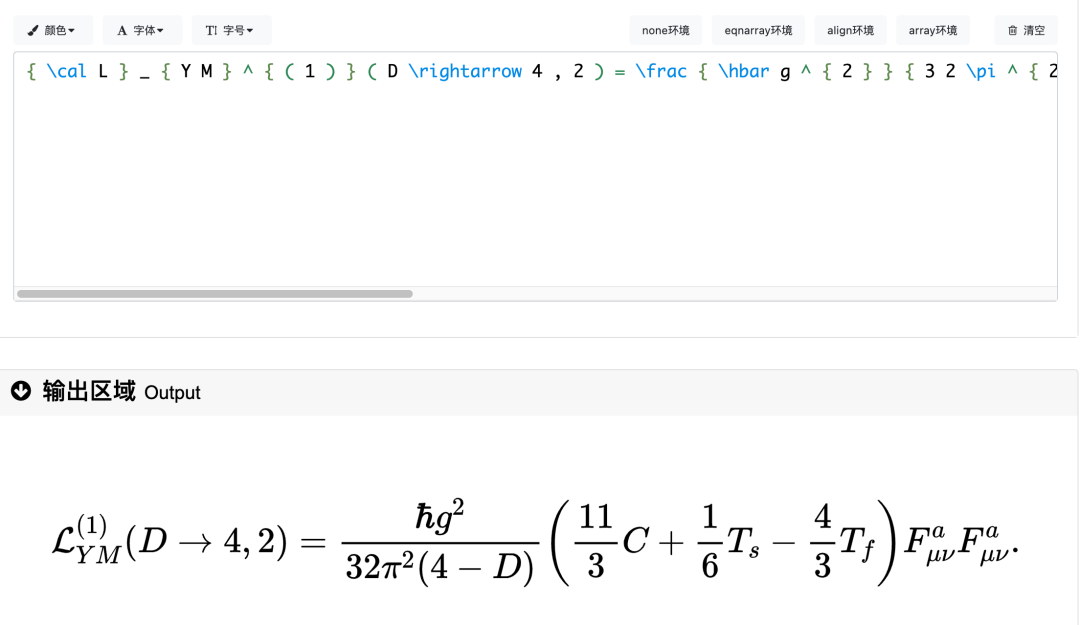

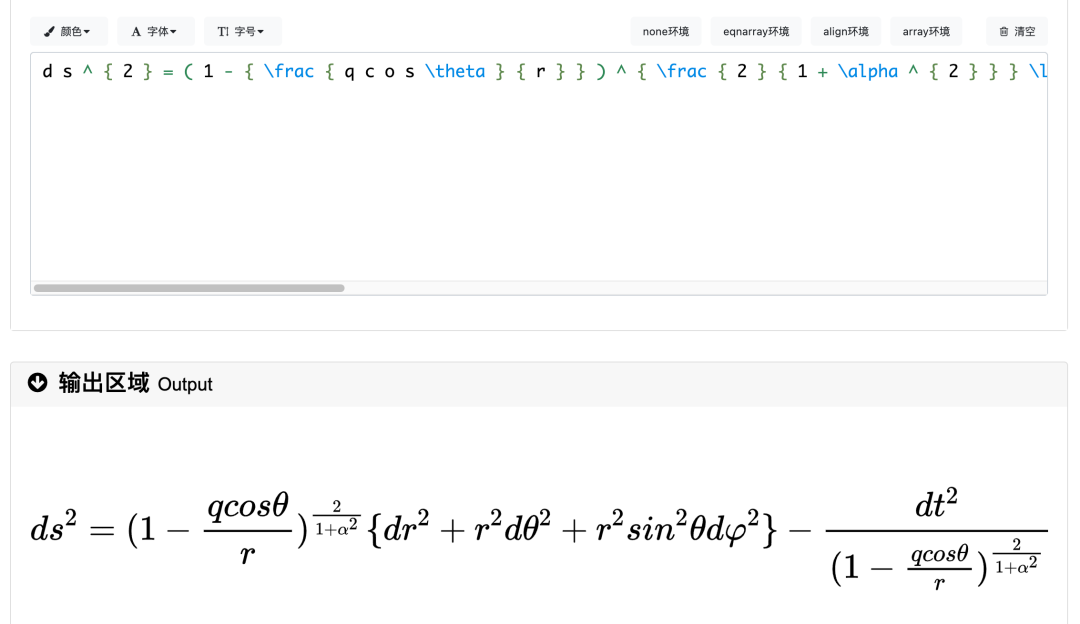

将这些LaTex语法字符串粘贴到latexlive中，可以预览对应的数学公式：

了解了数据集结构之后，我们需要做的是将这些数据整理成Qwen2-VL需要的json格式，下面是目标的格式：

[`  `{`    `"id": "identity_1",`    `"conversations": [`      `{`        `"role": "user",`        `"value": "图片路径"`      `},`      `{`        `"role": "assistant",`        `"value": "LaTex公式"`      `}`    `]`    `},``...``]

我们来解读一下这个json：

◾ **id：**数据对的编号

◾ **conversations：**人类与LLM的对话，类型是列表

◾ **role：**角色，user代表人类，assistant代表模型

◾ **content：**聊天发送的内容，其中user的value是图片路径，assistant的回复是LaTex公式

接下来让我们下载数据集并进行处理：

1. 我们需要做四件事情：

2. 通过Modelscope下载LaTex_OCR数据集

3. 加载数据集，将图像保存到本地

4. 将图像路径和描述文本转换为一个csv文件

5. 将csv文件转换为json文件，包含1个训练集和验证集

使用下面的代码完成从数据下载到生成csv的过程：

data2csv.py：

# 导入所需的库``from modelscope.msdatasets import MsDataset``import os``import pandas as pd``   ``MAX_DATA_NUMBER = 1000``dataset_id = 'AI-ModelScope/LaTeX_OCR'``subset_name = 'default'``split = 'train'``   ``dataset_dir = 'LaTeX_OCR'``csv_path = './latex_ocr_train.csv'``   ``   ``# 检查目录是否已存在``if not os.path.exists(dataset_dir):`    `# 从modelscope下载COCO 2014图像描述数据集`    `ds =  MsDataset.load(dataset_id, subset_name=subset_name, split=split)`    `print(len(ds))`    `# 设置处理的图片数量上限`    `total = min(MAX_DATA_NUMBER, len(ds))``   `    `# 创建保存图片的目录`    `os.makedirs(dataset_dir, exist_ok=True)``   `    `# 初始化存储图片路径和描述的列表`    `image_paths = []`    `texts = []``   `    `for i in range(total):`        `# 获取每个样本的信息`        `item = ds[i]`        `text = item['text']`        `image = item['image']``   `        `# 保存图片并记录路径`        `image_path = os.path.abspath(f'{dataset_dir}/{i}.jpg')`        `image.save(image_path)``   `        `# 将路径和描述添加到列表中`        `image_paths.append(image_path)`        `texts.append(text)``   `        `# 每处理50张图片打印一次进度`        `if (i + 1) % 50 == 0:`            `print(f'Processing {i+1}/{total} images ({(i+1)/total*100:.1f}%)')``   `    `# 将图片路径和描述保存为CSV文件`    `df = pd.DataFrame({`        `'image_path': image_paths,`        `'text': texts,`    `})``   `    `# 将数据保存为CSV文件`    `df.to_csv(csv_path, index=False)``   `    `print(f'数据处理完成，共处理了{total}张图片')``   ``else:`        `print(f'{dataset_dir}目录已存在,跳过数据处理步骤')

3. 在同一目录下，用以下代码，将csv文件转换为json文件（训练集+验证集）：

csv2json.py：

import pandas as pd``import json``   ``csv_path = './latex_ocr_train.csv'``train_json_path = './latex_ocr_train.json'``val_json_path = './latex_ocr_val.json'``df = pd.read_csv(csv_path)``# Create conversation format``conversations = []``   ``# Add image conversations``for i in range(len(df)):`    `conversations.append({`        `"id": f"identity_{i+1}",`        `"conversations": [`            `{`                `"role": "user",`                `"value": f"{df.iloc[i]['image_path']}"`            `},`            `{`                `"role": "assistant",`               `"value": str(df.iloc[i]['text'])`            `}`        `]`    `})``   ``# print(conversations)``# Save to JSON``# Split into train and validation sets``train_conversations = conversations[:-4]``val_conversations = conversations[-4:]``   ``# Save train set``with open(train_json_path, 'w', encoding='utf-8') as f:`    `json.dump(train_conversations, f, ensure_ascii=False, indent=2)``   ``# Save validation set` `with open(val_json_path, 'w', encoding='utf-8') as f:`    `json.dump(val_conversations, f, ensure_ascii=False, indent=2)

此时目录下会多出3个文件：

latex_ocr_train.csv
latex_ocr_train.json
latex_ocr_val.json

至此，我们完成了数据集的准备。

模型下载与加载

这里我们使用modelscope下载Qwen2-VL-2B-Instruct模型，然后把它加载到Transformers中进行训练：

from modelscope import snapshot_download, AutoTokenizer``from transformers import TrainingArguments, Trainer, DataCollatorForSeq2Seq, Qwen2VLForConditionalGeneration, AutoProcessor``import torch``   ``# 在modelscope上下载Qwen2-VL模型到本地目录下``model_dir = snapshot_download("Qwen/Qwen2-VL-2B-Instruct", cache_dir="./", revision="master")``   ``# 使用Transformers加载模型权重``tokenizer = AutoTokenizer.from_pretrained("./Qwen/Qwen2-VL-2B-Instruct/", use_fast=False, trust_remote_code=True)``# 特别的，Qwen2-VL-2B-Instruct模型需要使用Qwen2VLForConditionalGeneration来加载``model = Qwen2VLForConditionalGeneration.from_pretrained("./Qwen/Qwen2-VL-2B-Instruct/", device_map="auto", torch_dtype=torch.bfloat16, trust_remote_code=True,)``model.enable_input_require_grads()  # 开启梯度检查点时，要执行该方法

模型大小为 4.5GB，下载模型大概需要 5 分钟。

‍ 集成SwanLab

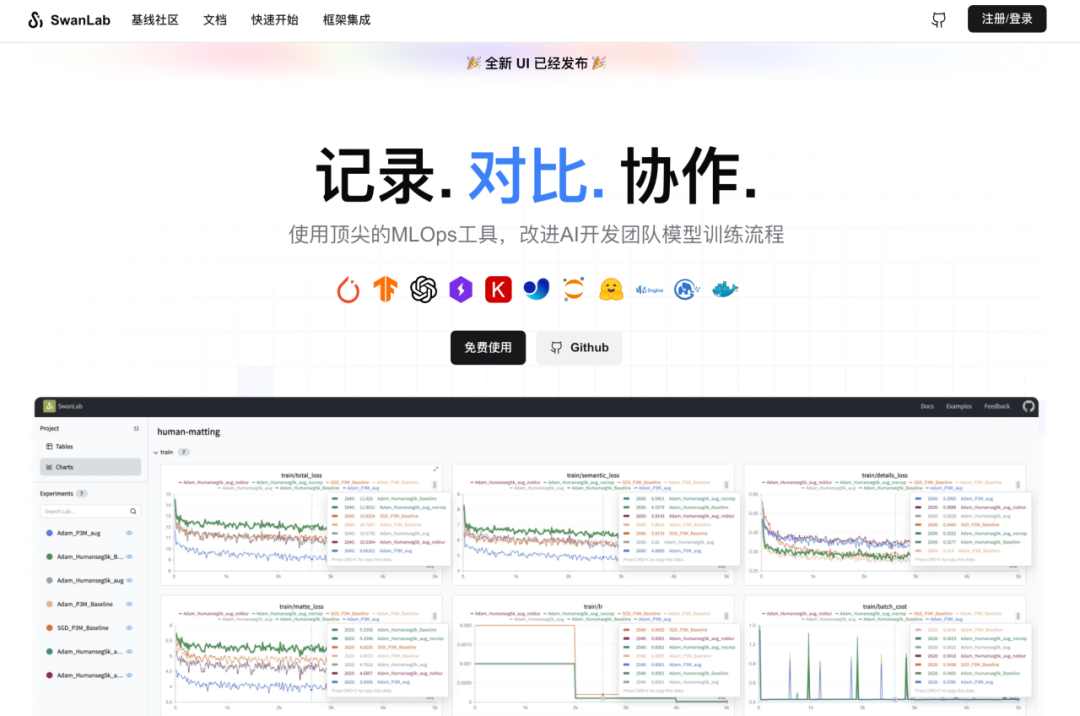

SwanLab 是一个开源的模型训练记录工具，常被称为"中国版 Weights\&Biases + Tensorboard"。SwanLab面向AI研究者，提供了训练可视化、自动日志记录、超参数记录、实验对比、多人协同等功能。在SwanLab上，研究者能基于直观的可视化图表发现训练问题，对比多个实验找到研究灵感，并通过在线链接的分享与基于组织的多人协同训练，打破团队沟通的壁垒。

SwanLab与Transformers已经做好了集成，用法是在Trainer的callbacks参数中添加SwanLabCallback实例，就可以自动记录超参数和训练指标，简化代码如下：

from swanlab.integration.transformers import SwanLabCallback``from transformers import Trainer``   ``swanlab_callback = SwanLabCallback()``   ``trainer = Trainer(`    `...`    `callbacks=[swanlab_callback],``)

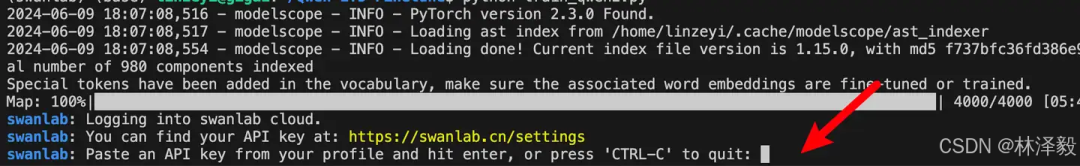

首次使用SwanLab，需要先在官网注册一个账号，然后在用户设置页面复制你的API Key，然后在训练开始提示登录时粘贴即可，后续无需再次登录：

更多用法可参考快速开始、Transformers集成。

开始微调（完整代码）

查看可视化训练过程：https://swanlab.cn/@ZeyiLin/Qwen2-VL-ft-latexocr/runs/1glks73k6u5gw98ovzwev/chart

本节代码做了以下几件事：

1. 下载并加载Qwen2-VL-2B-Instruct模型

2. 加载数据集，取前996条数据参与训练，4条数据进行主观评测

3. 配置Lora，参数为r=64, lora_alpha=16, lora_dropout=0.05

4. 使用SwanLab记录训练过程，包括超参数、指标和最终的模型输出结果

5. 训练2个epoch

开始执行代码时的目录结构应该是：

|———— train.py``|———— data2csv.py``|———— csv2json.py``|———— latex_ocr_train.csv``|———— latex_ocr_train.json``|———— latex_ocr_val.json

完整代码如下

train.py：

import torch``from datasets import Dataset``from modelscope import snapshot_download, AutoTokenizer``from swanlab.integration.transformers import SwanLabCallback``from qwen_vl_utils import process_vision_info``from peft import LoraConfig, TaskType, get_peft_model, PeftModel``from transformers import (`    `TrainingArguments,`    `Trainer,`    `DataCollatorForSeq2Seq,`    `Qwen2VLForConditionalGeneration,`    `AutoProcessor,``)``import swanlab``import json``import os``prompt = "你是一个LaText OCR助手,目标是读取用户输入的照片，转换成LaTex公式。"``model_id = "Qwen/Qwen2-VL-2B-Instruct"``local_model_path = "./Qwen/Qwen2-VL-2B-Instruct"``train_dataset_json_path = "latex_ocr_train.json"``val_dataset_json_path = "latex_ocr_val.json"``output_dir = "./output/Qwen2-VL-2B-LatexOCR"``MAX_LENGTH = 8192``def process_func(example):`    `"""`    `将数据集进行预处理`    `"""`    `input_ids, attention_mask, labels = [], [], []`    `conversation = example["conversations"]`    `image_file_path = conversation[0]["value"]`    `output_content = conversation[1]["value"]`    `messages = [`        `{`            `"role": "user",`            `"content": [`                `{`                    `"type": "image",`                    `"image": f"{image_file_path}",`                    `"resized_height": 500,`                    `"resized_width": 100,`                `},`                `{"type": "text", "text": prompt},`            `],`        `}`    `]`    `text = processor.apply_chat_template(`        `messages, tokenize=False, add_generation_prompt=True`    `)  # 获取文本`    `image_inputs, video_inputs = process_vision_info(messages)  # 获取数据数据（预处理过）`    `inputs = processor(`        `text=[text],`        `images=image_inputs,`        `videos=video_inputs,`        `padding=True,`        `return_tensors="pt",`    `)`    `inputs = {key: value.tolist() for key, value in inputs.items()} #tensor -> list,为了方便拼接`    `instruction = inputs`    `response = tokenizer(f"{output_content}", add_special_tokens=False)`    `input_ids = (`            `instruction["input_ids"][0] + response["input_ids"] + [tokenizer.pad_token_id]`    `)`    `attention_mask = instruction["attention_mask"][0] + response["attention_mask"] + [1]`    `labels = (`            `[-100] * len(instruction["input_ids"][0])`            `+ response["input_ids"]`            `+ [tokenizer.pad_token_id]`    `)`    `if len(input_ids) > MAX_LENGTH:  # 做一个截断`        `input_ids = input_ids[:MAX_LENGTH]`        `attention_mask = attention_mask[:MAX_LENGTH]`        `labels = labels[:MAX_LENGTH]`    `input_ids = torch.tensor(input_ids)`    `attention_mask = torch.tensor(attention_mask)`    `labels = torch.tensor(labels)`    `inputs['pixel_values'] = torch.tensor(inputs['pixel_values'])`    `inputs['image_grid_thw'] = torch.tensor(inputs['image_grid_thw']).squeeze(0)  #由（1,h,w)变换为（h,w）`    `return {"input_ids": input_ids, "attention_mask": attention_mask, "labels": labels,`            `"pixel_values": inputs['pixel_values'], "image_grid_thw": inputs['image_grid_thw']}``def predict(messages, model):`    `# 准备推理`    `text = processor.apply_chat_template(`        `messages, tokenize=False, add_generation_prompt=True`    `)`    `image_inputs, video_inputs = process_vision_info(messages)`    `inputs = processor(`        `text=[text],`        `images=image_inputs,`        `videos=video_inputs,`        `padding=True,`        `return_tensors="pt",`    `)`    `inputs = inputs.to("cuda")`    `# 生成输出`    `generated_ids = model.generate(**inputs, max_new_tokens=MAX_LENGTH)`    `generated_ids_trimmed = [`        `out_ids[len(in_ids) :] for in_ids, out_ids in zip(inputs.input_ids, generated_ids)`    `]`    `output_text = processor.batch_decode(`        `generated_ids_trimmed, skip_special_tokens=True, clean_up_tokenization_spaces=False`    `)`    `return output_text[0]``# 在modelscope上下载Qwen2-VL模型到本地目录下``model_dir = snapshot_download(model_id, cache_dir="./", revision="master")``# 使用Transformers加载模型权重``tokenizer = AutoTokenizer.from_pretrained(local_model_path, use_fast=False, trust_remote_code=True)``processor = AutoProcessor.from_pretrained(local_model_path)``origin_model = Qwen2VLForConditionalGeneration.from_pretrained(local_model_path, device_map="auto", torch_dtype=torch.bfloat16, trust_remote_code=True,)``origin_model.enable_input_require_grads()  # 开启梯度检查点时，要执行该方法``# 处理数据集：读取json文件``train_ds = Dataset.from_json(train_dataset_json_path)``train_dataset = train_ds.map(process_func)``# 配置LoRA``config = LoraConfig(`    `task_type=TaskType.CAUSAL_LM,`    `target_modules=["q_proj", "k_proj", "v_proj", "o_proj", "gate_proj", "up_proj", "down_proj"],`    `inference_mode=False,  # 训练模式`    `r=64,  # Lora 秩`    `lora_alpha=16,  # Lora alaph，具体作用参见 Lora 原理`    `lora_dropout=0.05,  # Dropout 比例`    `bias="none",``)``# 获取LoRA模型``train_peft_model = get_peft_model(origin_model, config)``# 配置训练参数``args = TrainingArguments(`    `output_dir=output_dir,`    `per_device_train_batch_size=4,`    `gradient_accumulation_steps=4,`    `logging_steps=10,`    `logging_first_step=10,`    `num_train_epochs=2,`    `save_steps=100,`    `learning_rate=1e-4,`    `save_on_each_node=True,`    `gradient_checkpointing=True,`    `report_to="none",``)``# 设置SwanLab回调``swanlab_callback = SwanLabCallback(`    `project="Qwen2-VL-ft-latexocr",`    `experiment_name="7B-1kdata",`    `config={`        `"model": "https://modelscope.cn/models/Qwen/Qwen2-VL-7B-Instruct",`        `"dataset": "https://modelscope.cn/datasets/AI-ModelScope/LaTeX_OCR/summary",`        `# "github": "https://github.com/datawhalechina/self-llm",`        `"model_id": model_id,`        `"train_dataset_json_path": train_dataset_json_path,`        `"val_dataset_json_path": val_dataset_json_path,`        `"output_dir": output_dir,`        `"prompt": prompt,`        `"train_data_number": len(train_ds),`        `"token_max_length": MAX_LENGTH,`        `"lora_rank": 64,`        `"lora_alpha": 16,`        `"lora_dropout": 0.1,`    `},``)``# 配置Trainer``trainer = Trainer(`    `model=train_peft_model,`    `args=args,`    `train_dataset=train_dataset,`    `data_collator=DataCollatorForSeq2Seq(tokenizer=tokenizer, padding=True),`    `callbacks=[swanlab_callback],``)``# 开启模型训练``trainer.train()``# ====================测试===================``# 配置测试参数``val_config = LoraConfig(`    `task_type=TaskType.CAUSAL_LM,`    `target_modules=["q_proj", "k_proj", "v_proj", "o_proj", "gate_proj", "up_proj", "down_proj"],`    `inference_mode=True,  # 训练模式`    `r=64,  # Lora 秩`    `lora_alpha=16,  # Lora alaph，具体作用参见 Lora 原理`    `lora_dropout=0.05,  # Dropout 比例`    `bias="none",``)``# 获取测试模型，从output_dir中获取最新的checkpoint``load_model_path = f"{output_dir}/checkpoint-{max([int(d.split('-')[-1]) for d in os.listdir(output_dir) if d.startswith('checkpoint-')])}"``print(f"load_model_path: {load_model_path}")``val_peft_model = PeftModel.from_pretrained(origin_model, model_id=load_model_path, config=val_config)``# 读取测试数据``with open(val_dataset_json_path, "r") as f:`    `test_dataset = json.load(f)``test_image_list = []``for item in test_dataset:`    `image_file_path = item["conversations"][0]["value"]`    `label = item["conversations"][1]["value"]`    `messages = [{`        `"role": "user",`       `"content": [`            `{`            `"type": "image",`           `"image": image_file_path,`            `"resized_height": 100,`            `"resized_width": 500,`             `},`            `{`            `"type": "text",`            `"text": prompt,`            `}`        `]}]`    `response = predict(messages, val_peft_model)`    `print(f"predict:{response}")`    `print(f"gt:{label}\n")`    `test_image_list.append(swanlab.Image(image_file_path, caption=response))``swanlab.log({"Prediction": test_image_list})``# 在Jupyter Notebook中运行时要停止SwanLab记录，需要调用swanlab.finish()``swanlab.finish()

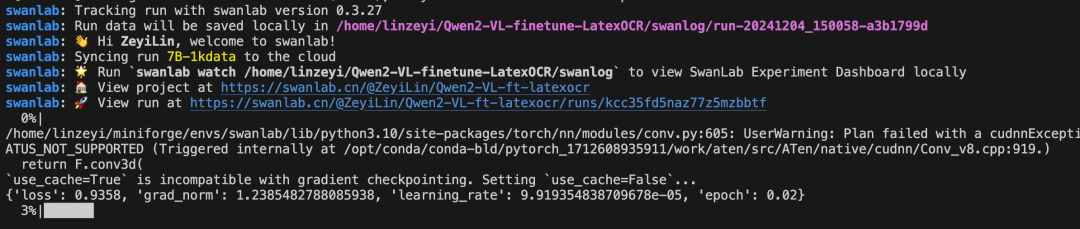

看到下面的进度条即代表训练开始：

训练结果演示

详细训练过程请看这里：https://swanlab.cn/@ZeyiLin/Qwen2-VL-ft-latexocr/runs/1glks73k6u5gw98ovzwev/chart

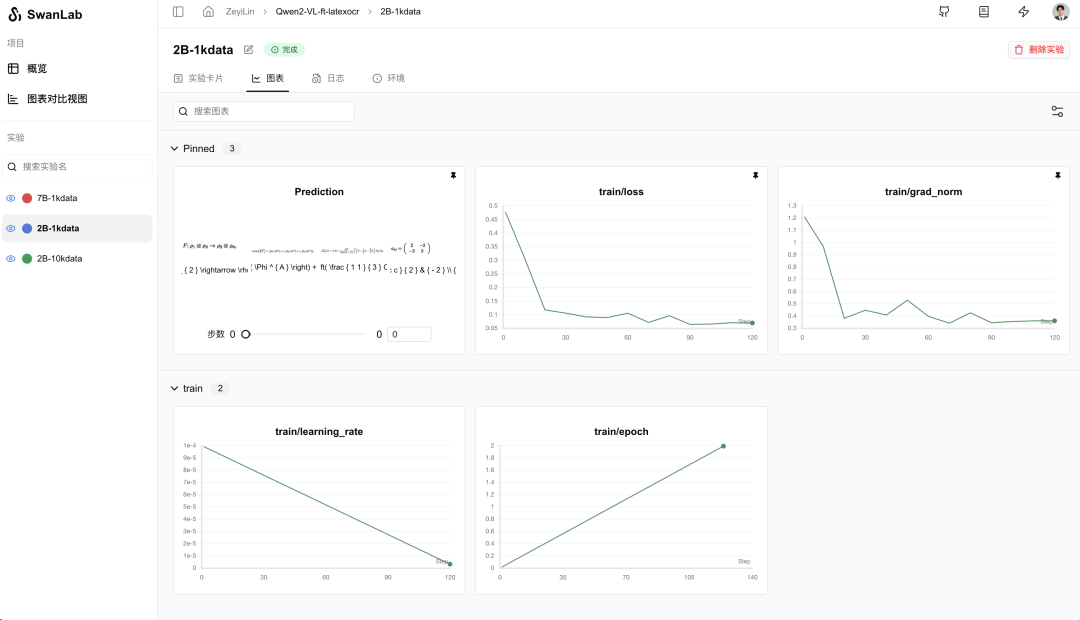

从SwanLab图表中我们可以看到，学习率的下降策略是线性下降，loss随epoch呈现下降趋势，同时grad_norm也呈现下降趋势。这种形态反映了模型的训练效果是符合预期的。

在Prediction图表中记录着模型最终的输出结果，可以看到模型在回答的风格已经是标准的LaTex语法。

对这四个结果进行验证，跟输入图像完成一致。

那么与没有微调的模型进行效果对比，我们选择997.jpg：

没有微调：(10,10),(989,989)``微调后：\mathrm { t r i e s } \left( \vec { \Phi } _ { A } ^ { ( 3 ) } \right) = ( g h _ { 1 } \left( \Phi ^ { A } \right) + 1 , g h _ { 2 } \left( \Phi ^ { A } \right) + 1 , g h _ { 3 } \left( \Phi ^ { A } \right) )

可以看到没有微调的模型，对于这张图片的输出明显是错误的；

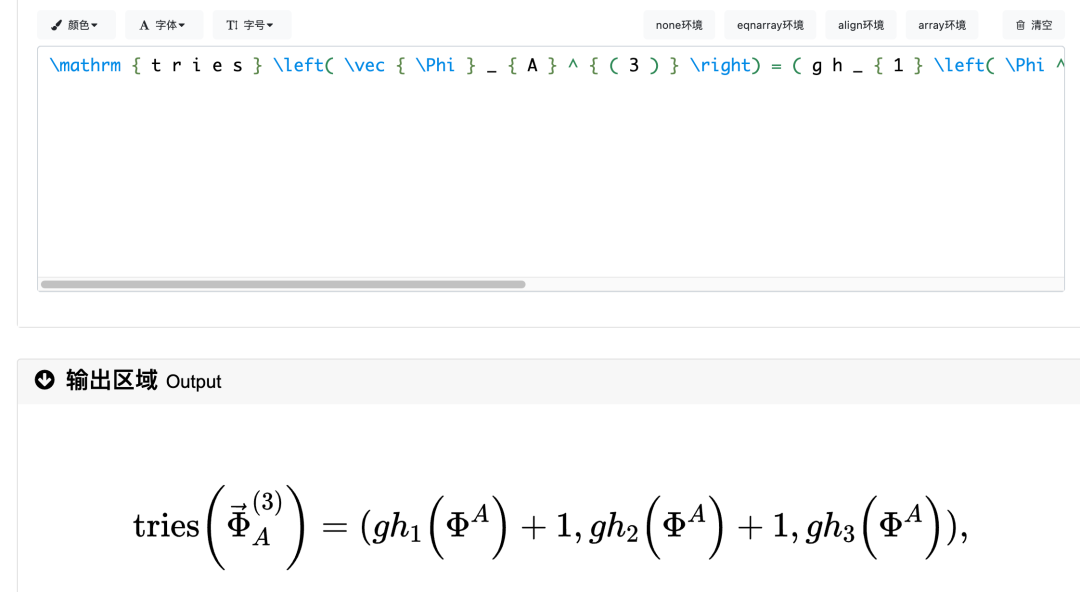

而微调后的模型，有着非常完美表现：

推理LoRA微调后的模型

加载lora微调后的模型，并进行推理：

from transformers import Qwen2VLForConditionalGeneration, AutoProcessor``from qwen_vl_utils import process_vision_info``from peft import PeftModel, LoraConfig, TaskType``   ``prompt = "你是一个LaText OCR助手,目标是读取用户输入的照片，转换成LaTex公式。"``local_model_path = "./Qwen/Qwen2-VL-2B-Instruct"``lora_model_path = "./output/Qwen2-VL-2B-LatexOCR/checkpoint-124"``test_image_path = "./LaTeX_OCR/997.jpg"``   ``config = LoraConfig(`    `task_type=TaskType.CAUSAL_LM,`    `target_modules=["q_proj", "k_proj", "v_proj", "o_proj", "gate_proj", "up_proj", "down_proj"],`    `inference_mode=True,`    `r=64,  # Lora 秩`    `lora_alpha=16,  # Lora alaph，具体作用参见 Lora 原理`    `lora_dropout=0.05,  # Dropout 比例`    `bias="none",``)``   ``# default: Load the model on the available device(s)``model = Qwen2VLForConditionalGeneration.from_pretrained(`    `local_model_path, torch_dtype="auto", device_map="auto"``)``   ``model = PeftModel.from_pretrained(model, model_id=f"{lora_model_path}", config=config)``processor = AutoProcessor.from_pretrained(local_model_path)``   ``messages = [`    `{`        `"role": "user",`        `"content": [`            `{`                `"type": "image",`                `"image": test_image_path,`                `"resized_height": 100,`                `"resized_width": 500,`            `},`            `{"type": "text", "text": f"{prompt}"},`        `],`    `}``]``   ``# Preparation for inference``text = processor.apply_chat_template(`    `messages, tokenize=False, add_generation_prompt=True``)``image_inputs, video_inputs = process_vision_info(messages)``inputs = processor(`    `text=[text],`    `images=image_inputs,`    `videos=video_inputs,`    `padding=True,`    `return_tensors="pt",``)``inputs = inputs.to("cuda")``   ``# Inference: Generation of the output``generated_ids = model.generate(**inputs, max_new_tokens=8192)``generated_ids_trimmed = [`    `out_ids[len(in_ids) :] for in_ids, out_ids in zip(inputs.input_ids, generated_ids)``]``output_text = processor.batch_decode(`    `generated_ids_trimmed, skip_special_tokens=True, clean_up_tokenization_spaces=False``)``   ``print(output_text[0])

补充

详细硬件配置和参数说明

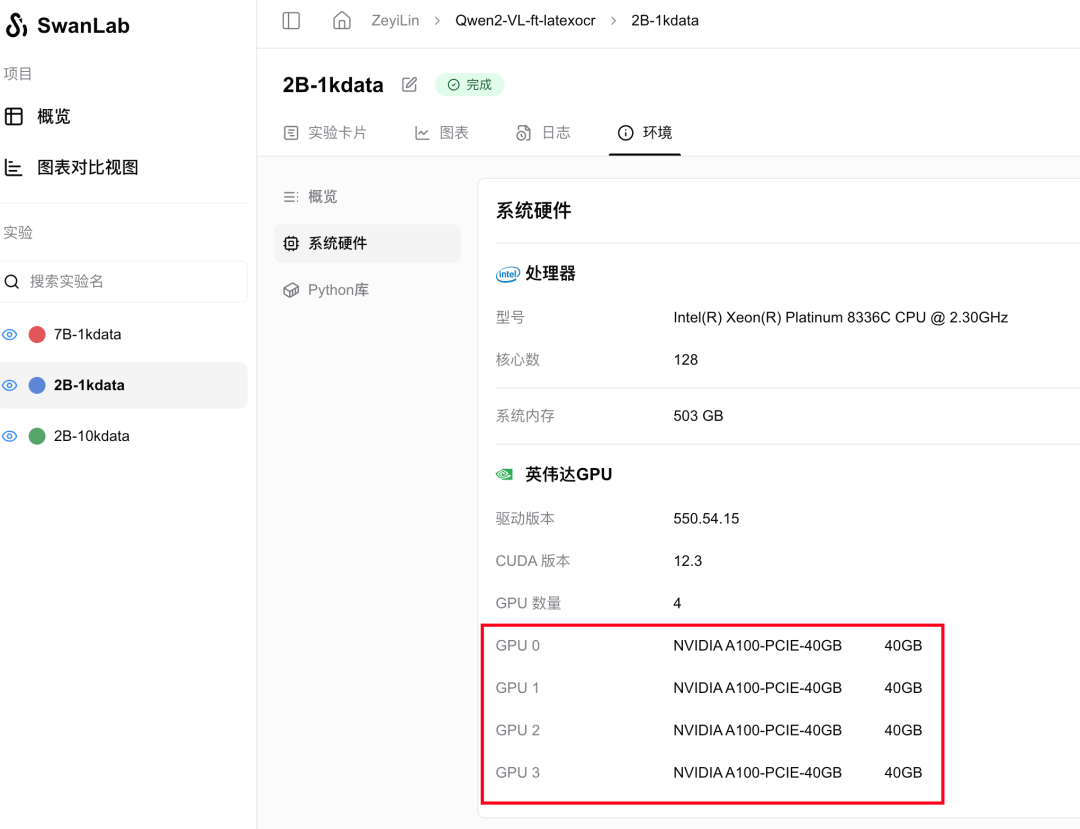

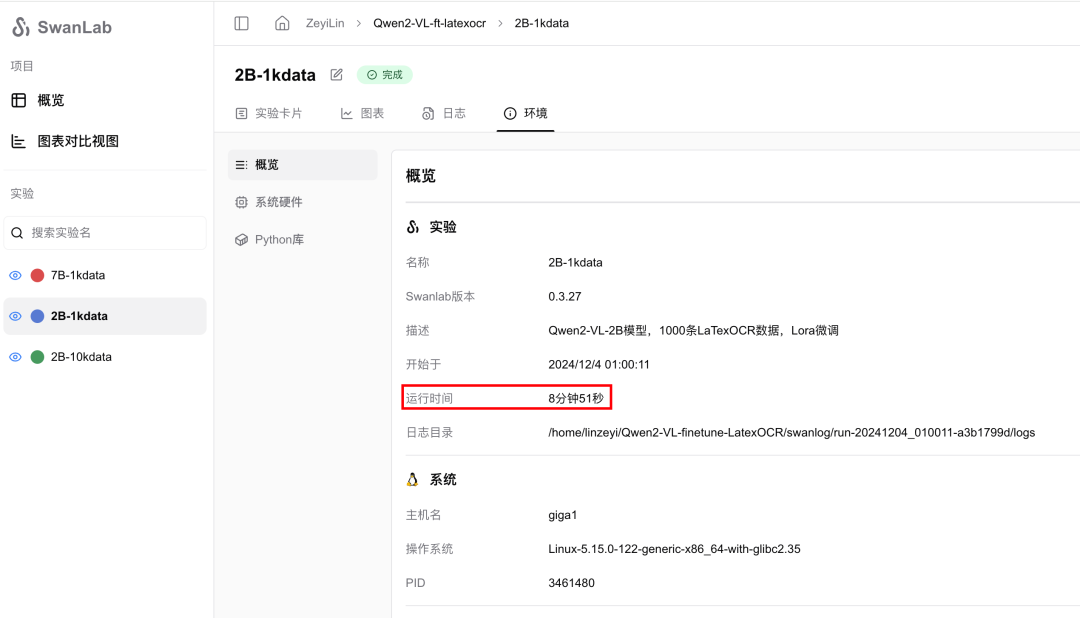

使用4张A100 40GB显卡（总显存占用大约），batch size为4，gradient accumulation steps为4，训练2个epoch的用时为8分钟51秒。

注意

在微调脚本中，val_peft_model加载的是一共固定的checkpoint文件，如果你添加了数据或超参数，请根据实际情况修改checkpoint文件路径。

在这里插入图片描述
