XILINX 7系列FPGA普通IO与差分IO

最新推荐文章于 2024-04-18 17:34:14 发布
最新推荐文章于 2024-04-18 17:34:14 发布
阅读量1.4k 收藏 13
点赞数 6
分类专栏： 《Xilinx FPGA开发指南》 文章标签： fpga开发 硬件工程 XILINX
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_65045582/article/details/131303625
版权

  🏡《Xilinx FPGA开发宝典》

目录

1，概述

    本文介绍XILINX 7系列FPGA普通IO和差分IO的识别方法与注意事项。

2，IO说明

    7系列FPGA的绝大多数IO均支持差分，但是有些IO是不支持的，应注意不要用错差分IO的极性以及不要将普通非差分IO作为差分IO使用。

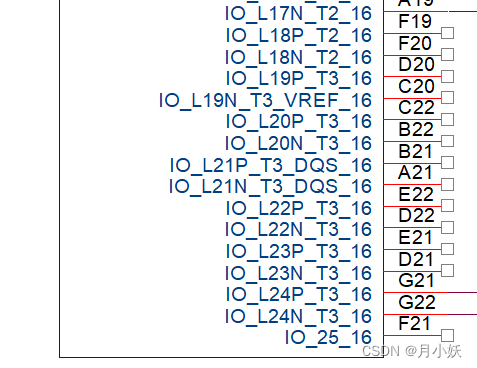

    如下图所示差分IO的命名一般为：IO_L#P_#（差分正端）IO_L#N_#(差分负端）。第1个#代表差分对编号不同的差分对具有不同的编号。第2个#代表差分对所在的Bank,由于FPGA的IO参考电平是按照Bank进行供电的，所以差分对所在的Bank应尤其注意。

例如:IO_L20P_T2_16代表第20个差分对的正端，差分对位于第16BANK。

    如下图所示单端IO的命名一般为：IO_#_#。第1个#代表单端IO的编号。第2个#代表单端IO所在的Bank,由于FPGA的IO参考电平是按照Bank进行供电的，所以单端IO对所在的Bank应尤其注意。

例如:IO_25_16代表第25个单端IO，IO对位于第16BANK。

在这里插入图片描述

3，总结

    能够正确的识别FPGA的普通IO和单端IO是使用FPGA进行开发设计的第1步，削减了普通IO后，也会让动辄成百上千的FPGA变得更加易于上手。
