Xilinx FPGA I/O设置

已于 2023-09-11 14:39:33 修改
阅读量2.9k 收藏 8
点赞数
文章标签： fpga开发
于 2023-09-11 11:02:40 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42995966/article/details/132802444
版权

PullType设置

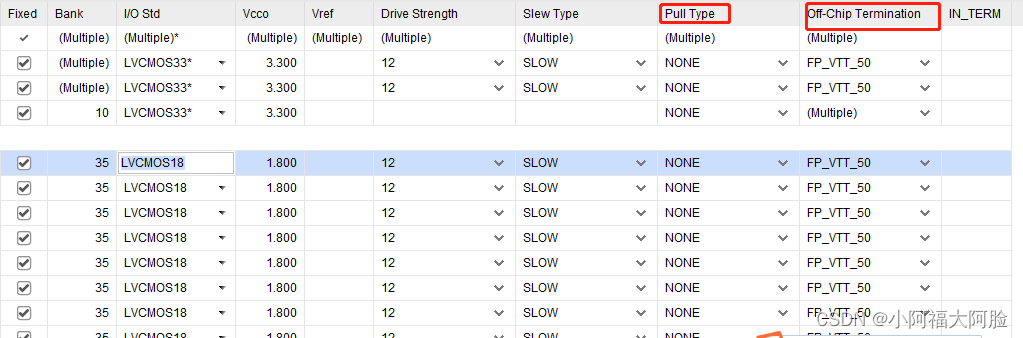

PullType共有四种选择： PULLUP、PULLDOWN、 NONE、KEEPER。数字电路有三种状态：高电平、低电平和高阻。当 输入为无效 信号的时候 ，可以通过上拉（ PULLUP）电阻 和下拉 (PULLDOWN)电阻的方式使其处于稳定状态。当选择 (KEEPER)时， 使电平保持为上一个有效值。当 IO端口设为LVDS的 时候， PullType只能设为 None。

off-chip terminatio设置

这个是设置片外端接电阻和片内端接电阻。采用片上内置的端接电阻可以节省和缩小PCB面积
