Proteus使用教程并仿真51单片机——LED流水灯

@Proteus使用教程并仿真51单片机——LED流水灯

一、proteus是什么

由百度百科我们可以知道
Proteus是英国著名的EDA工具(仿真软件)，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。是世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DSPIC33、AVR、ARM、8086和MSP430等，2010年又增加了Cortex和DSP系列处理器，并持续增加其他系列处理器模型。在编译方面，它也支持IAR、Keil和MATLAB等多种编译器。

二、安装proteus

具体可以参考如下链接：

链接: link

三、用proteus创建项目

1、创建工程

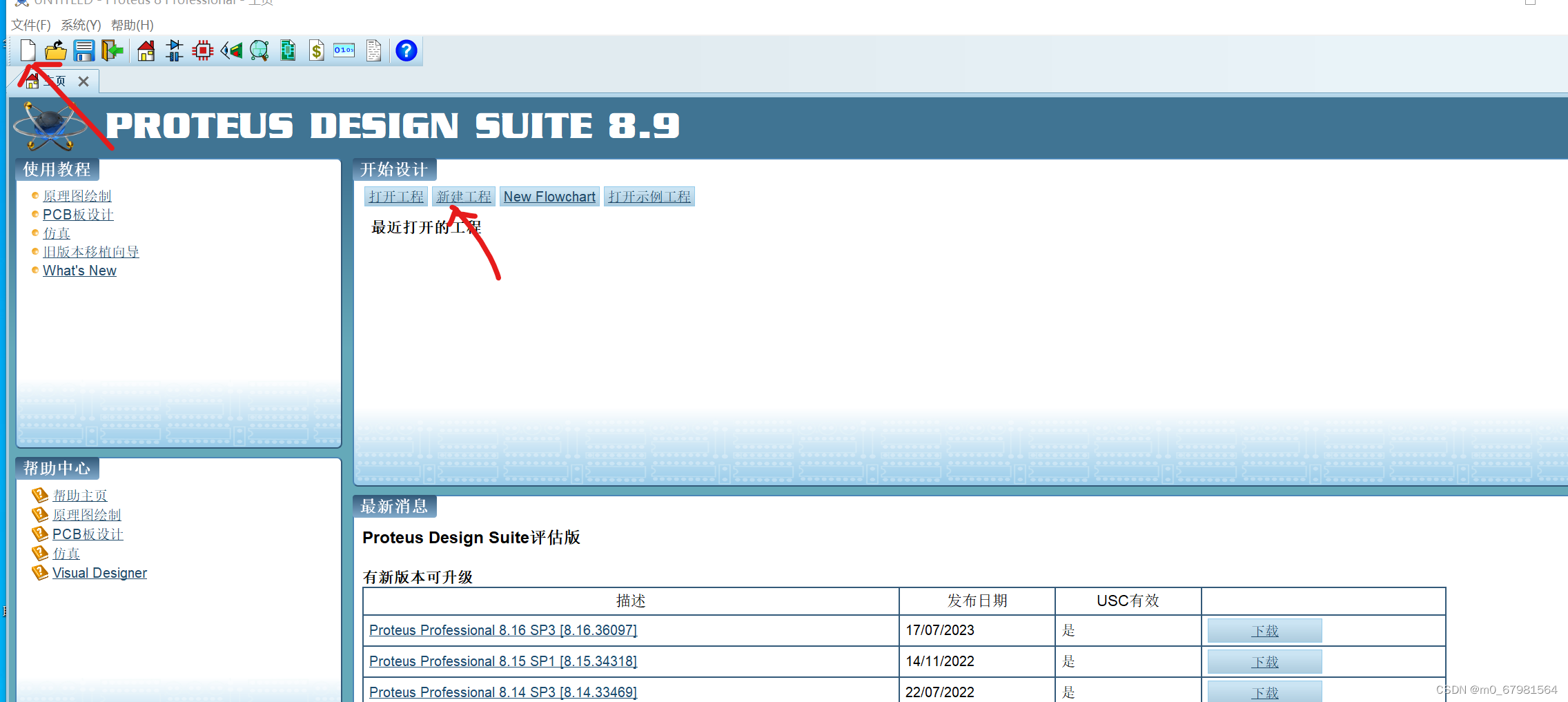

（1）点击此处可创建项目，两个地方任选其一

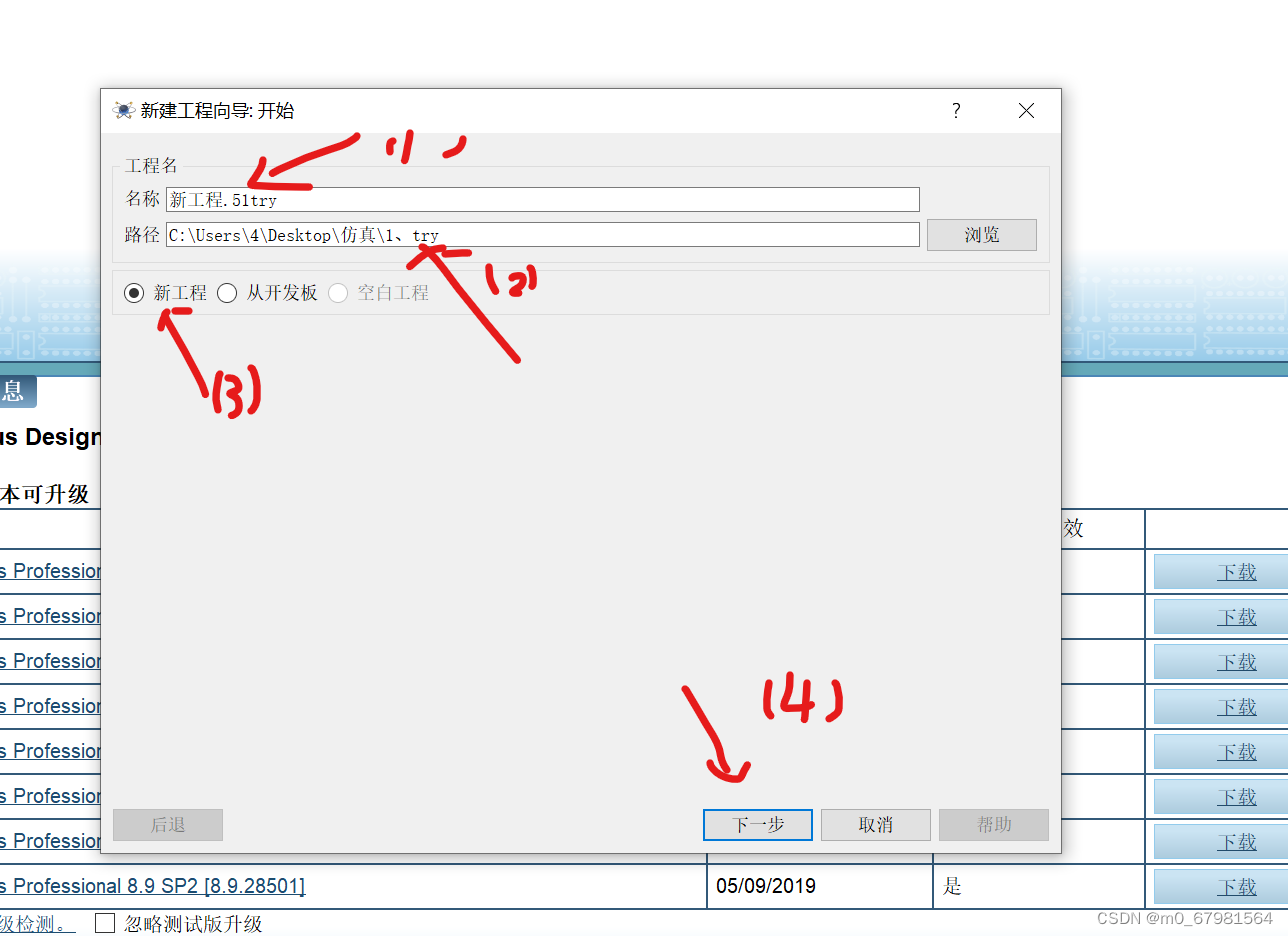

（2）设置项目名和路径，建议在桌面建立一个文件夹存放，方便使用，然后点击next

（3）创建原理图（如果不需要创建原理图，可以勾选 不创建原理图），然后默认选择 DEFAULT ，再点击 Next 。

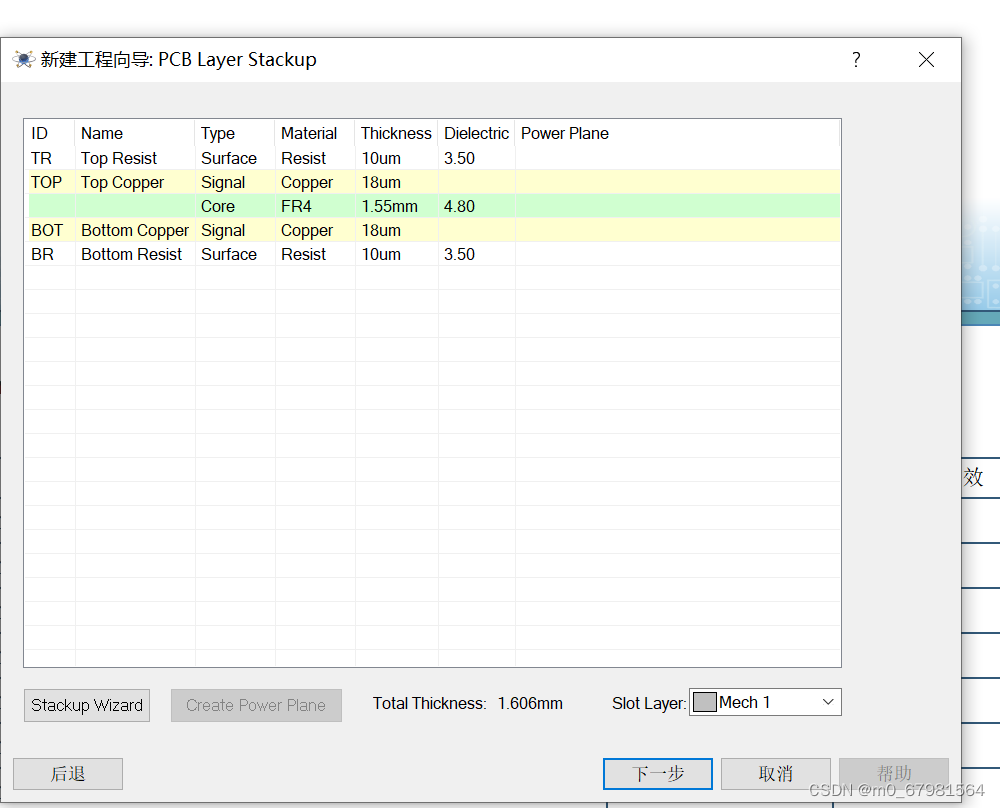

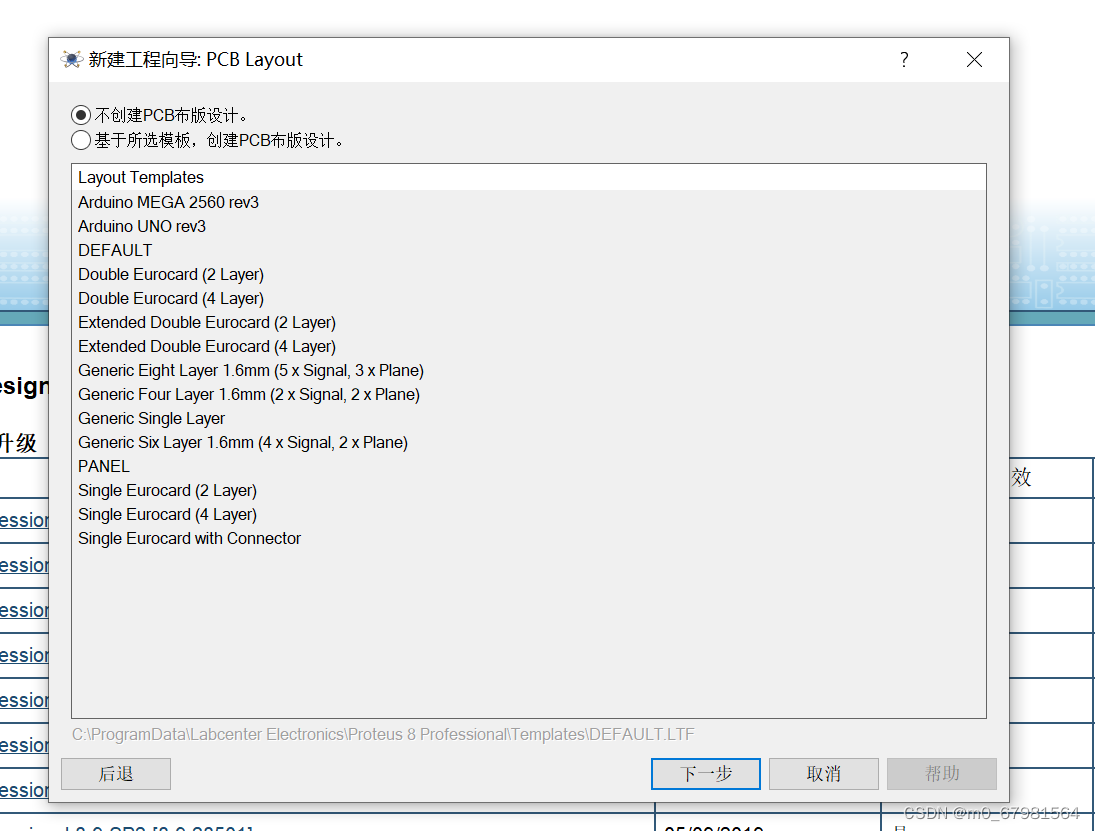

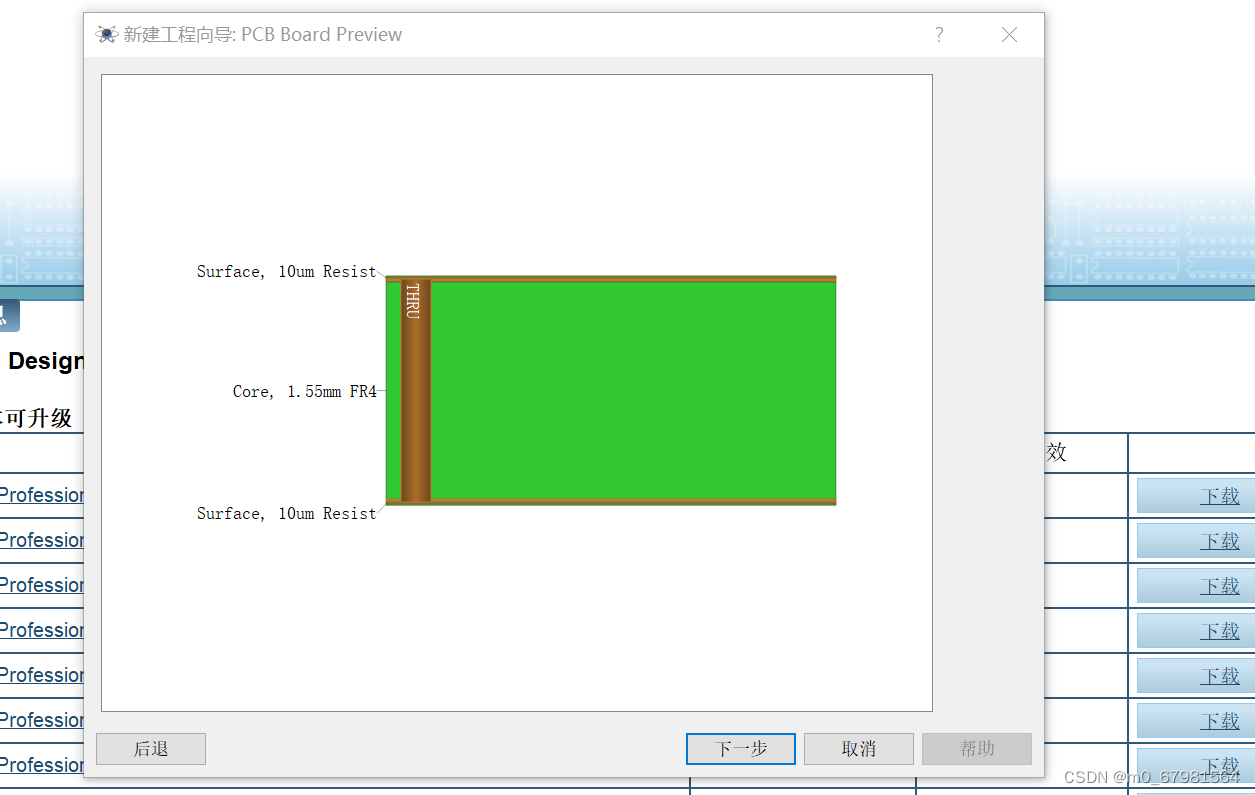

(4）创建 PCB（如果不需要创建PCB，可以勾选），默认选择 DEFAULT ，再点击 Next 。（根据自己的需求选择）

（5）狂点Next 。

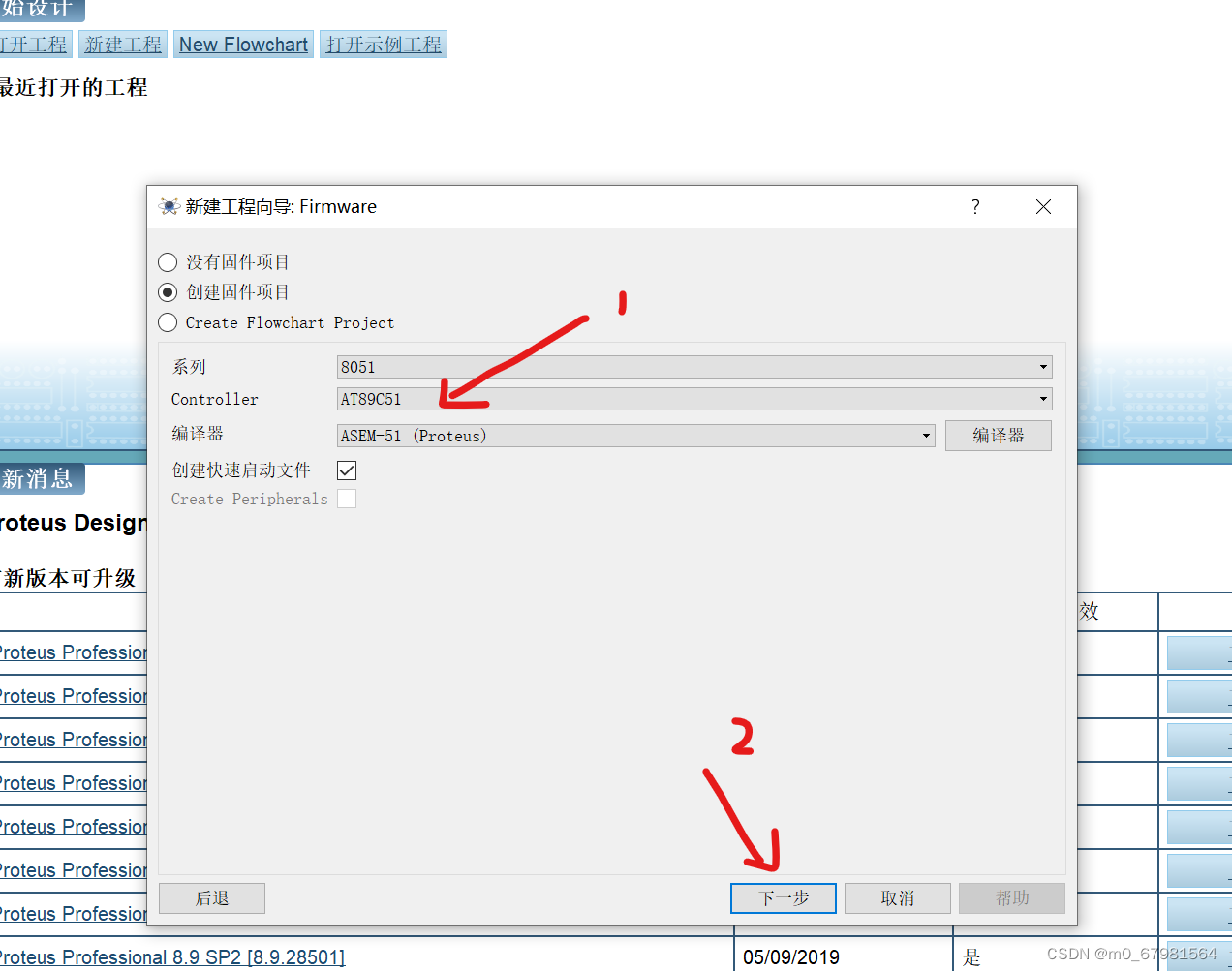

（6）勾选 Create Fireware Project ，选择芯片类型，这里用到的是 AT89C51 ，再点击 Next 。

（7）点击 Finish ，工程创建完毕。

（8）创建工程完毕后所有的三个窗口：源代码窗口、PCB窗口、原理图窗口。

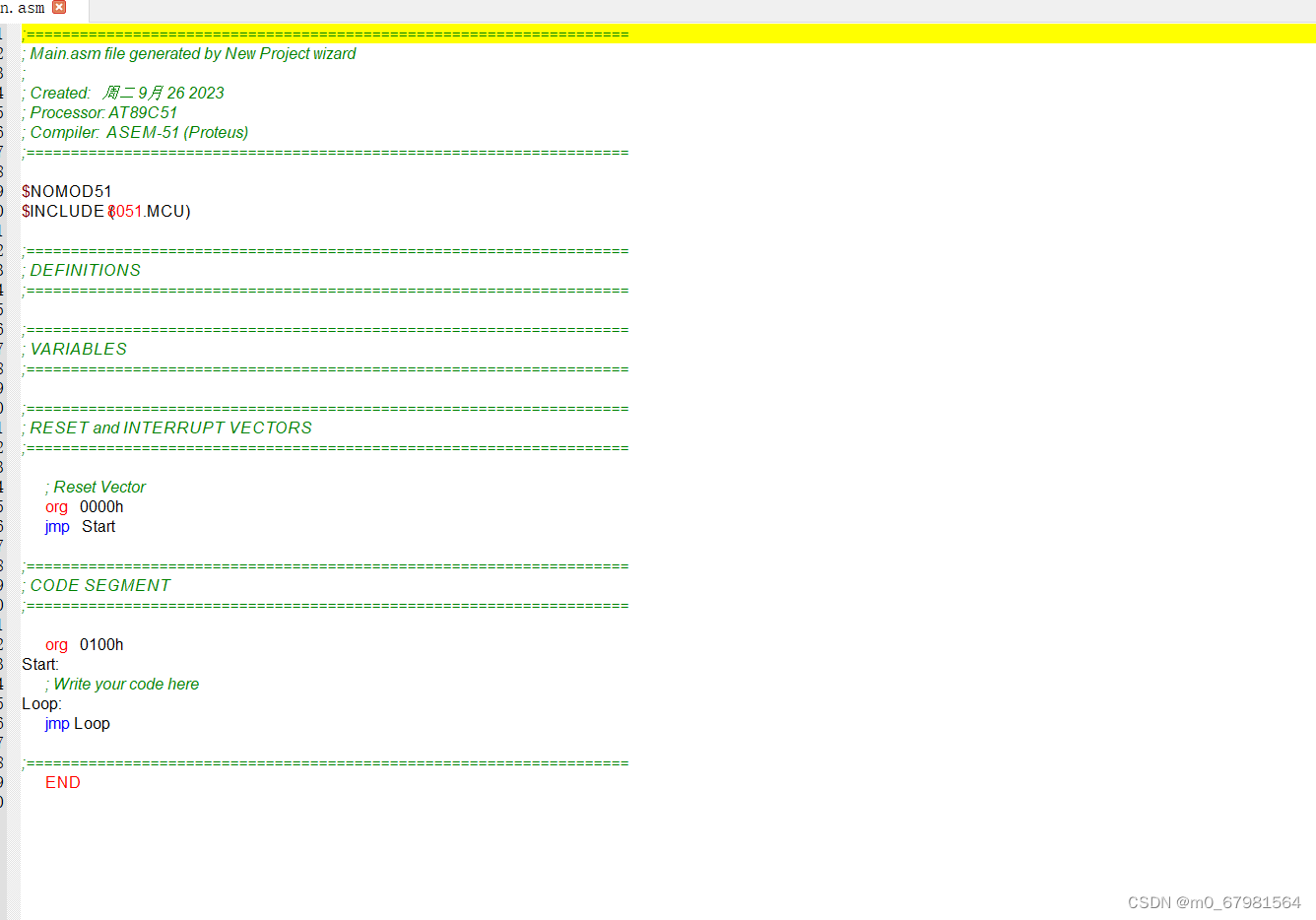

源代码窗口：

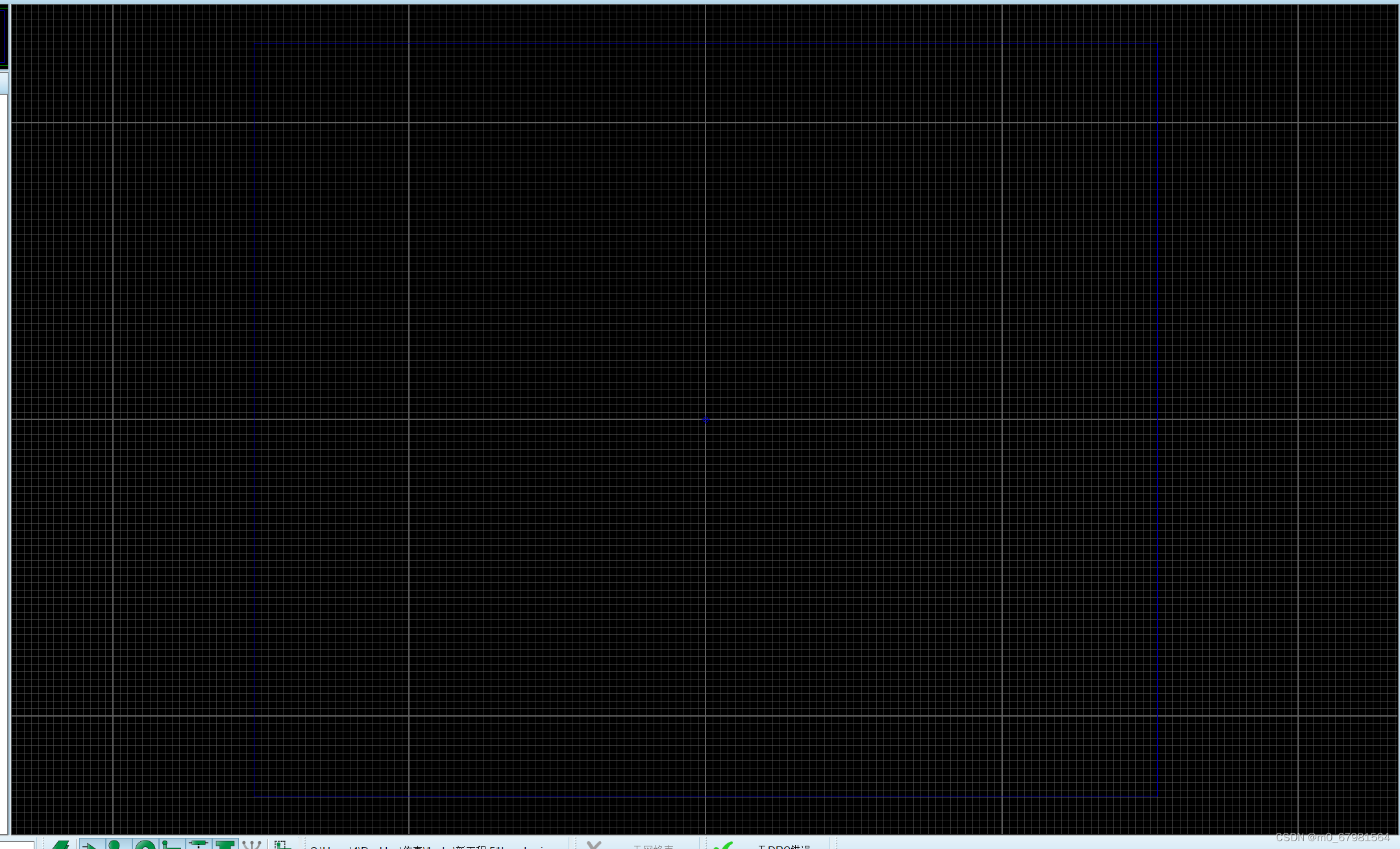

PCB窗口：

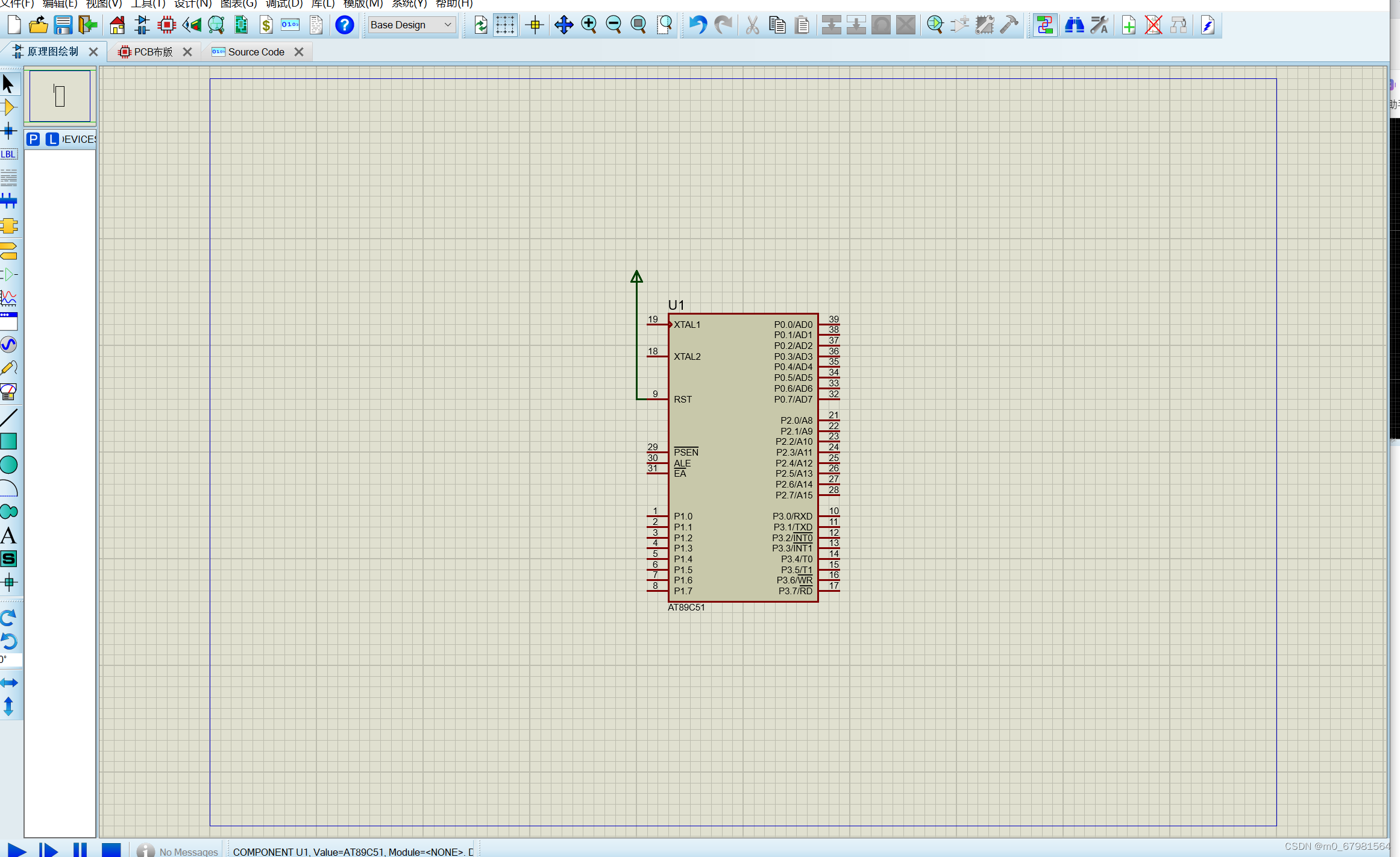

原理图窗口：

四、51程序设计和仿真

1、绘制原理图并添加元件

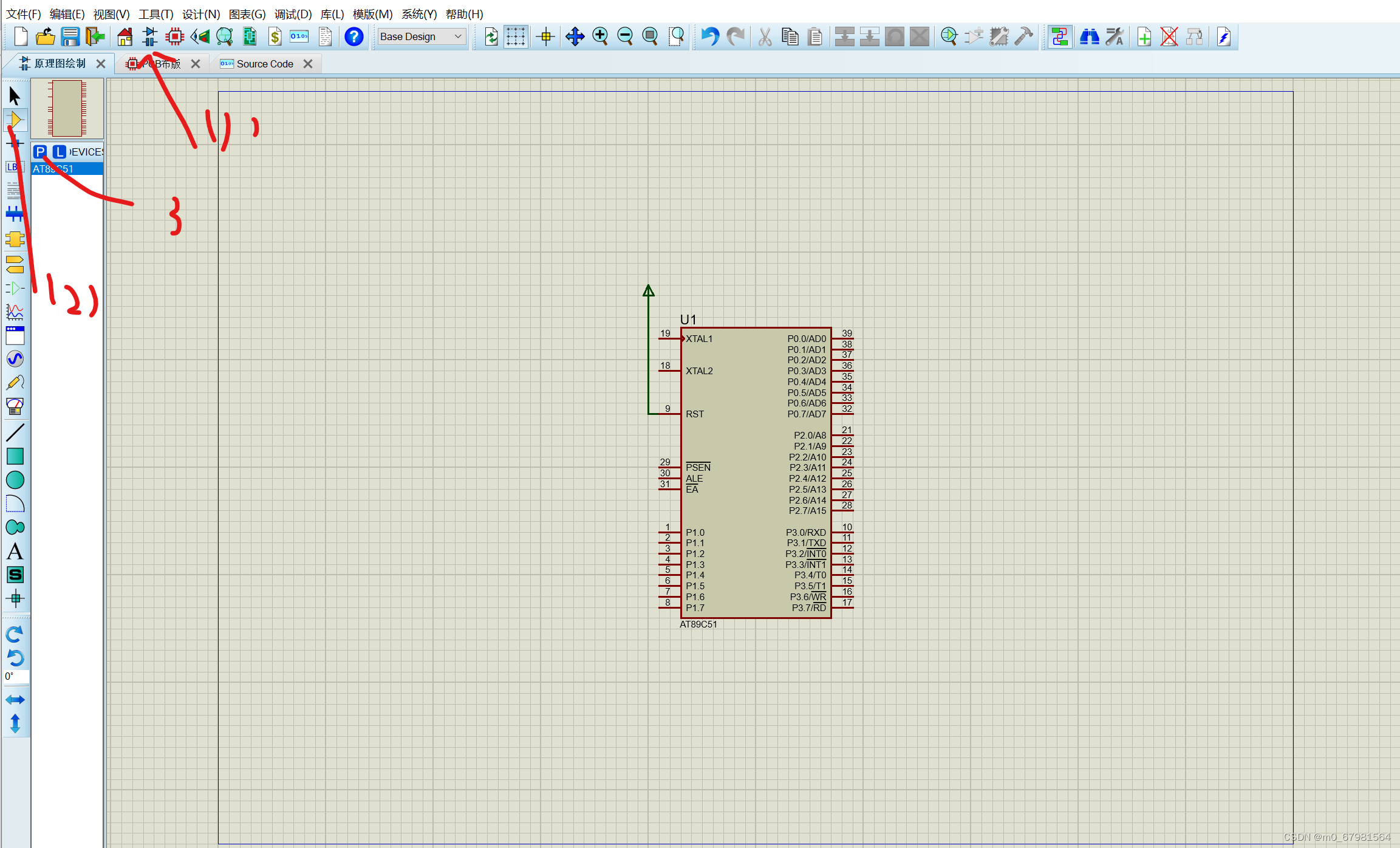

（1）、依次点击这三个地方

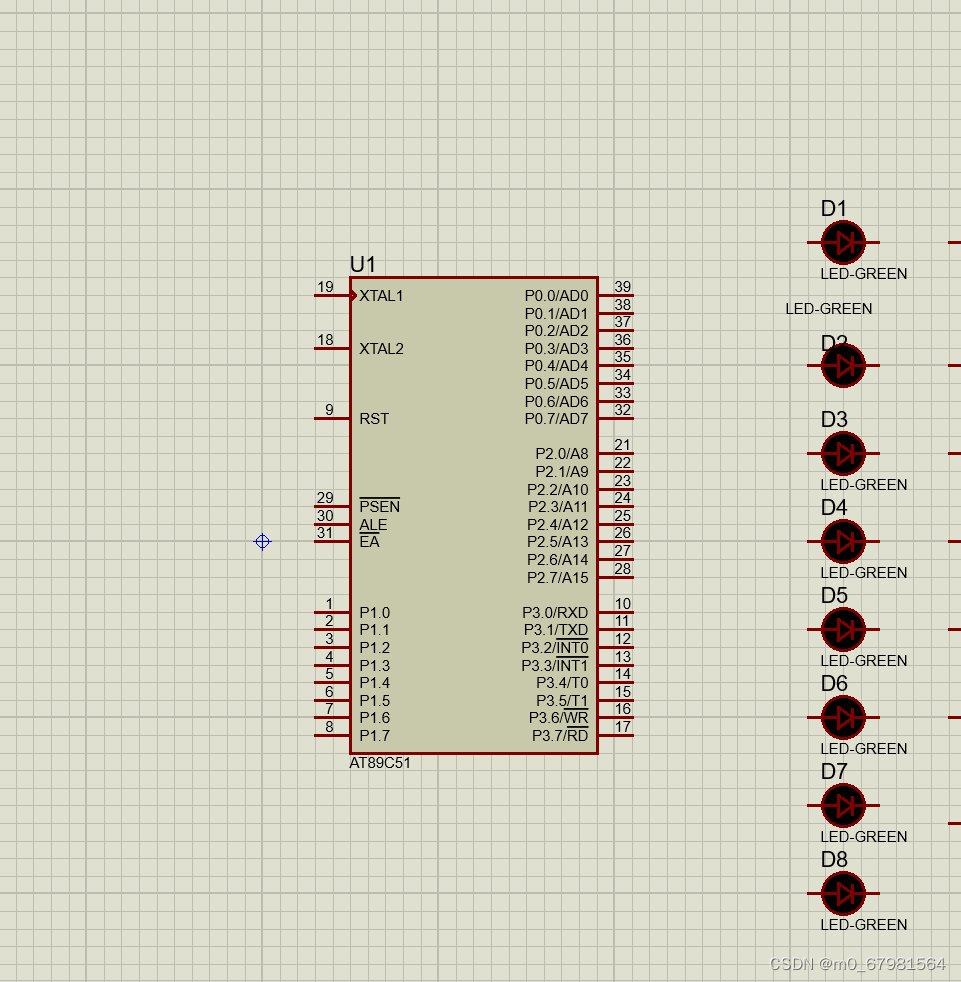

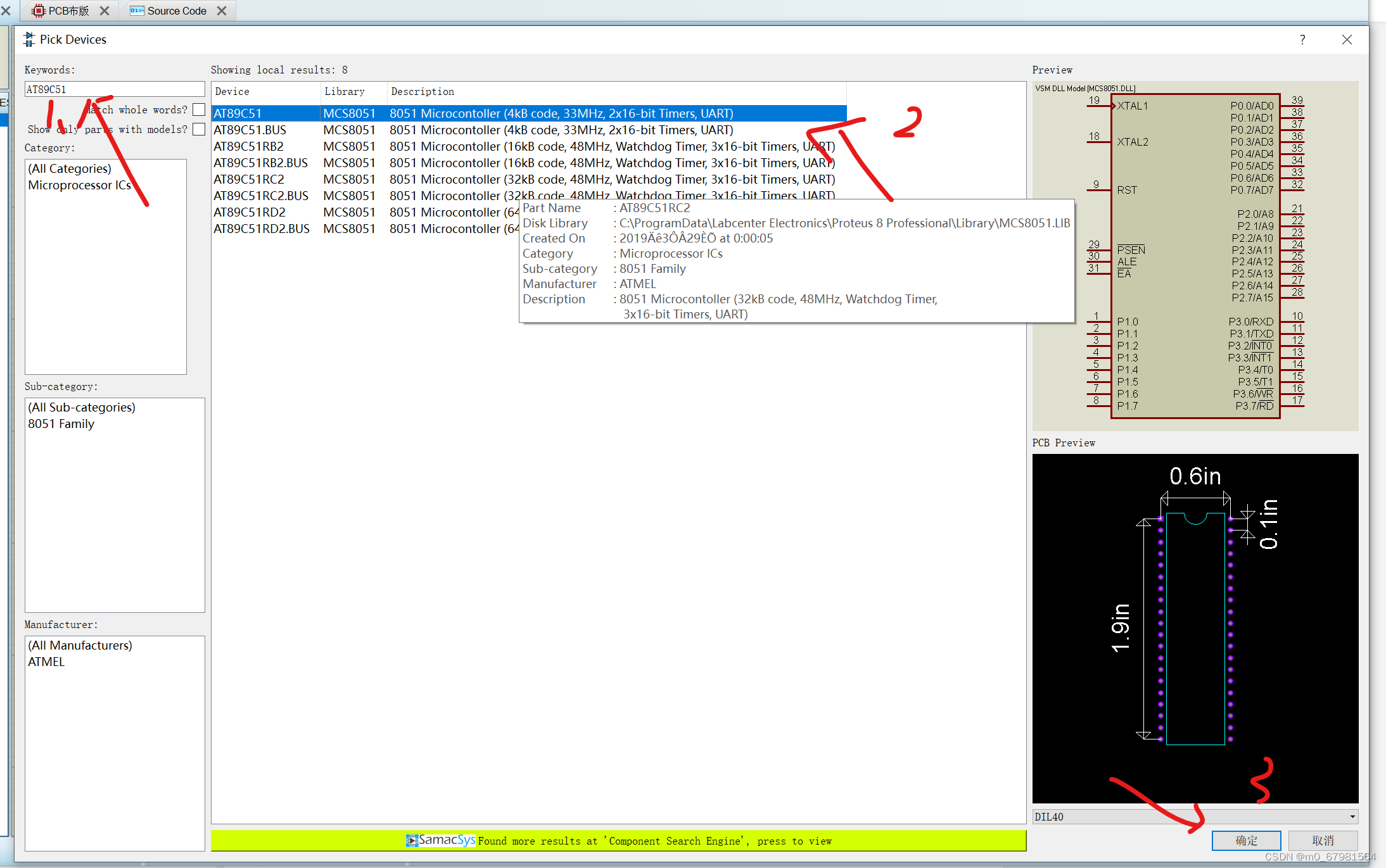

（2）在 Keywords 处输入 AT89C51 ，然后在中间的窗口内双击AT89C51芯片，
（3)重复以上步骤两次，第一次在框中输入led，点击却定，第二次输入res，点击确定

摆放元件

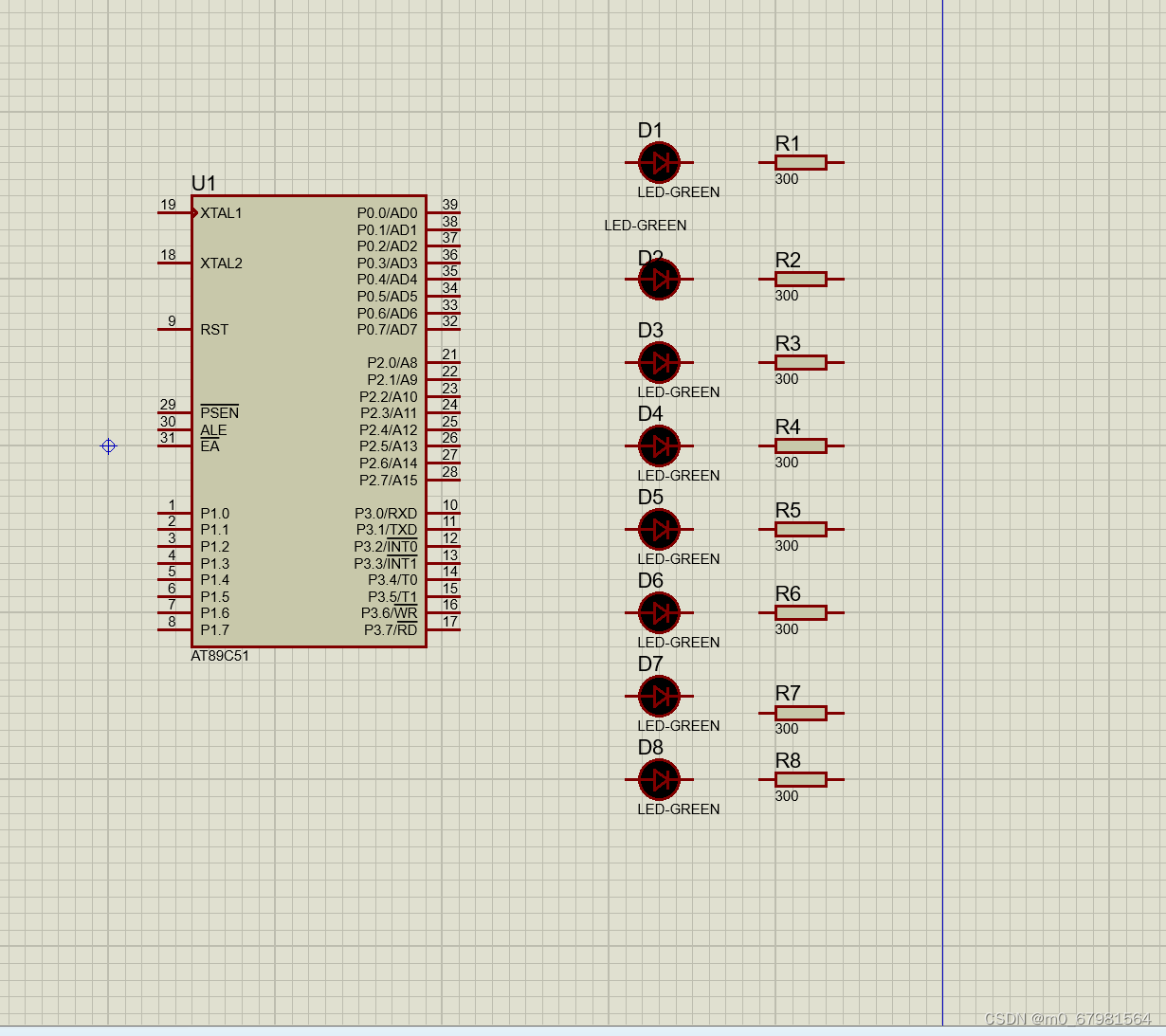

（1）左击元件列表内的 LED-GREEN ，再点击 旋转按钮 ，可以在预览窗内看见元件顺时针旋转了下，再在原理图编辑框内一次摆放LED灯共8个。

（2）同上，添加电阻

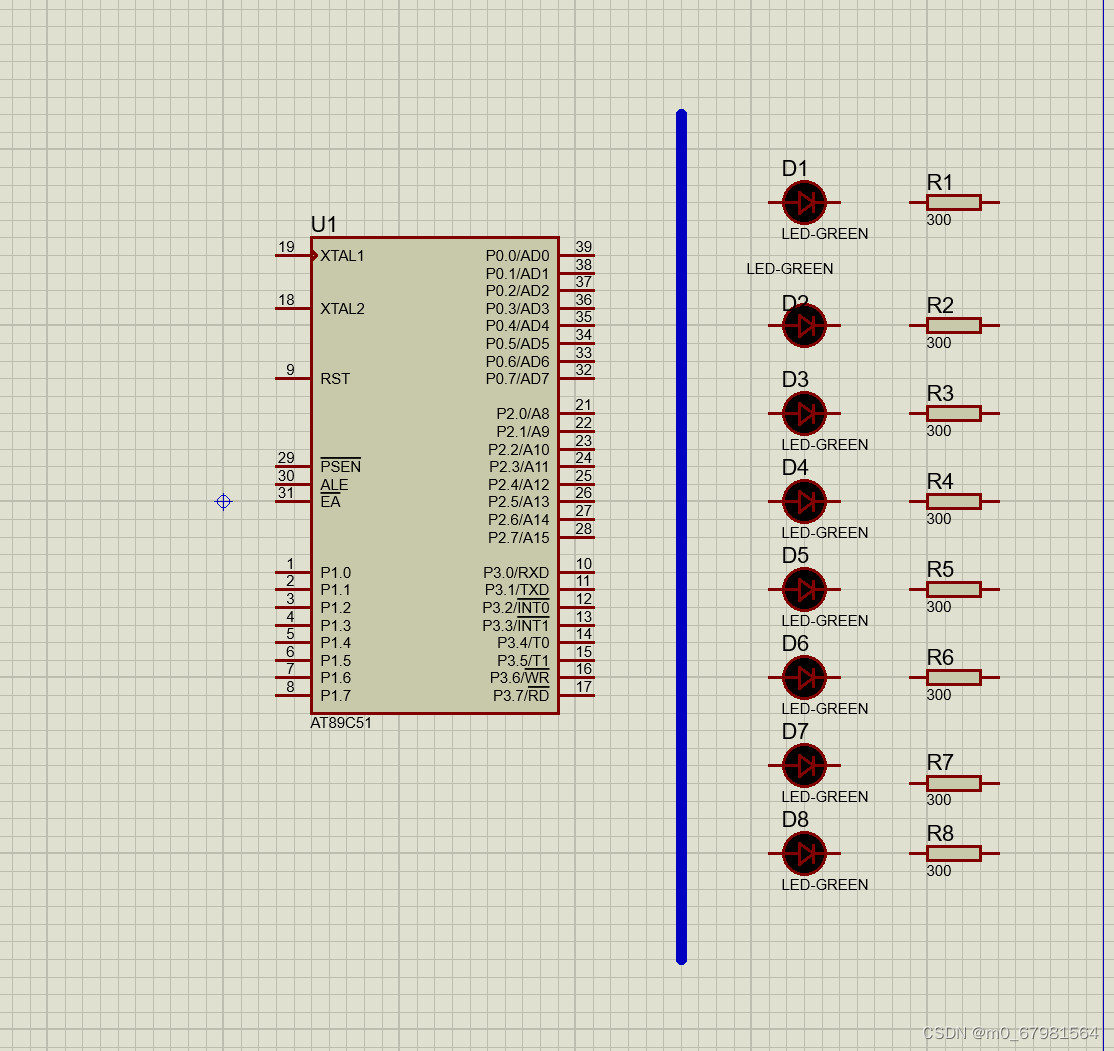

3）拉一条主线。（左击一下起点，然后移动鼠标，然后双击一下终点，即可拉一条主线

（4）先将单片机旋转180°，方便接线，连接管脚。（左击一下起点和左击一下终点即可连接）将P0-0引脚那端和总线相对

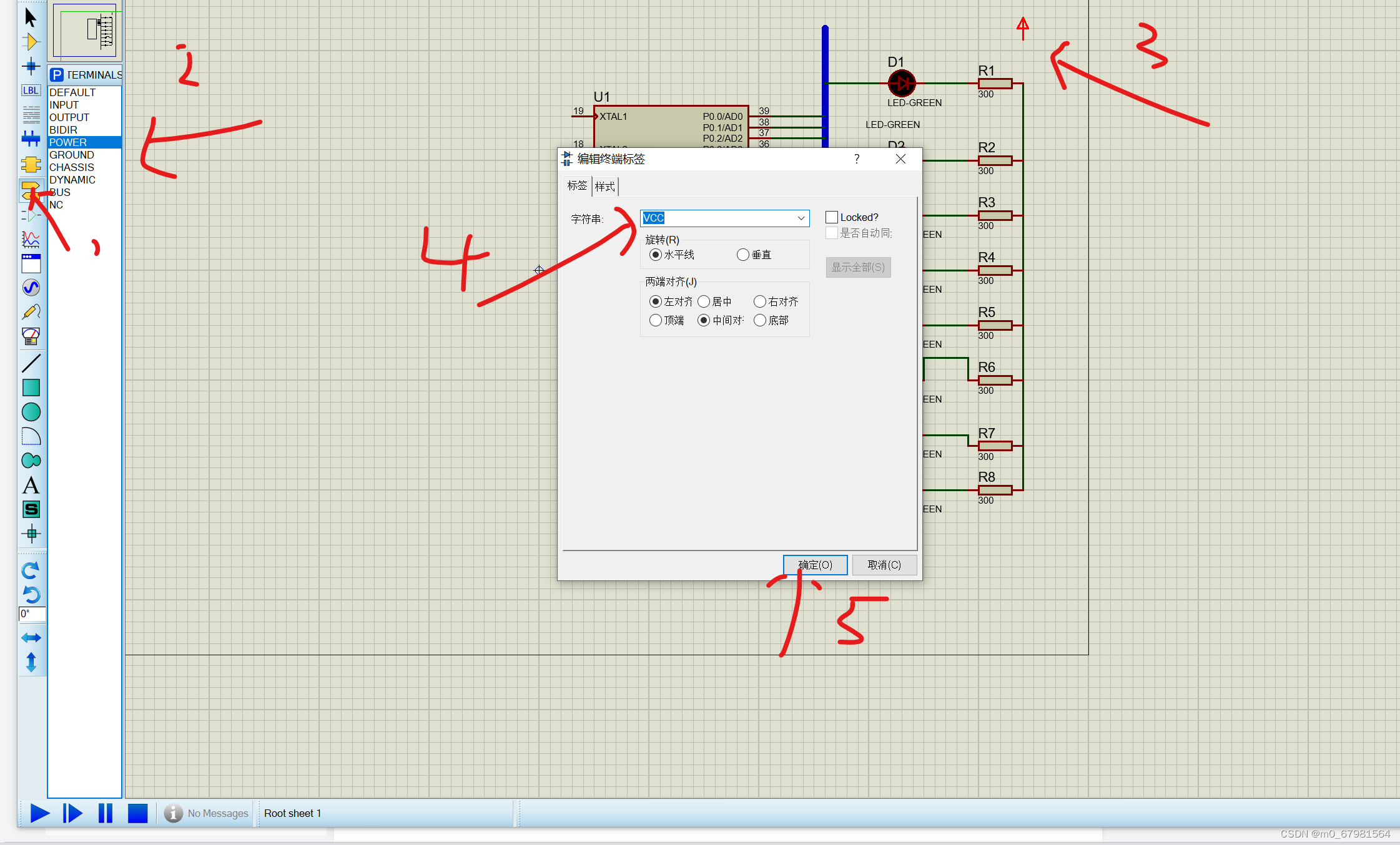

（5）点击终端接口→选择POWER，放置电源，然后左键双击电源图标，修改为VCC，再点击OK。

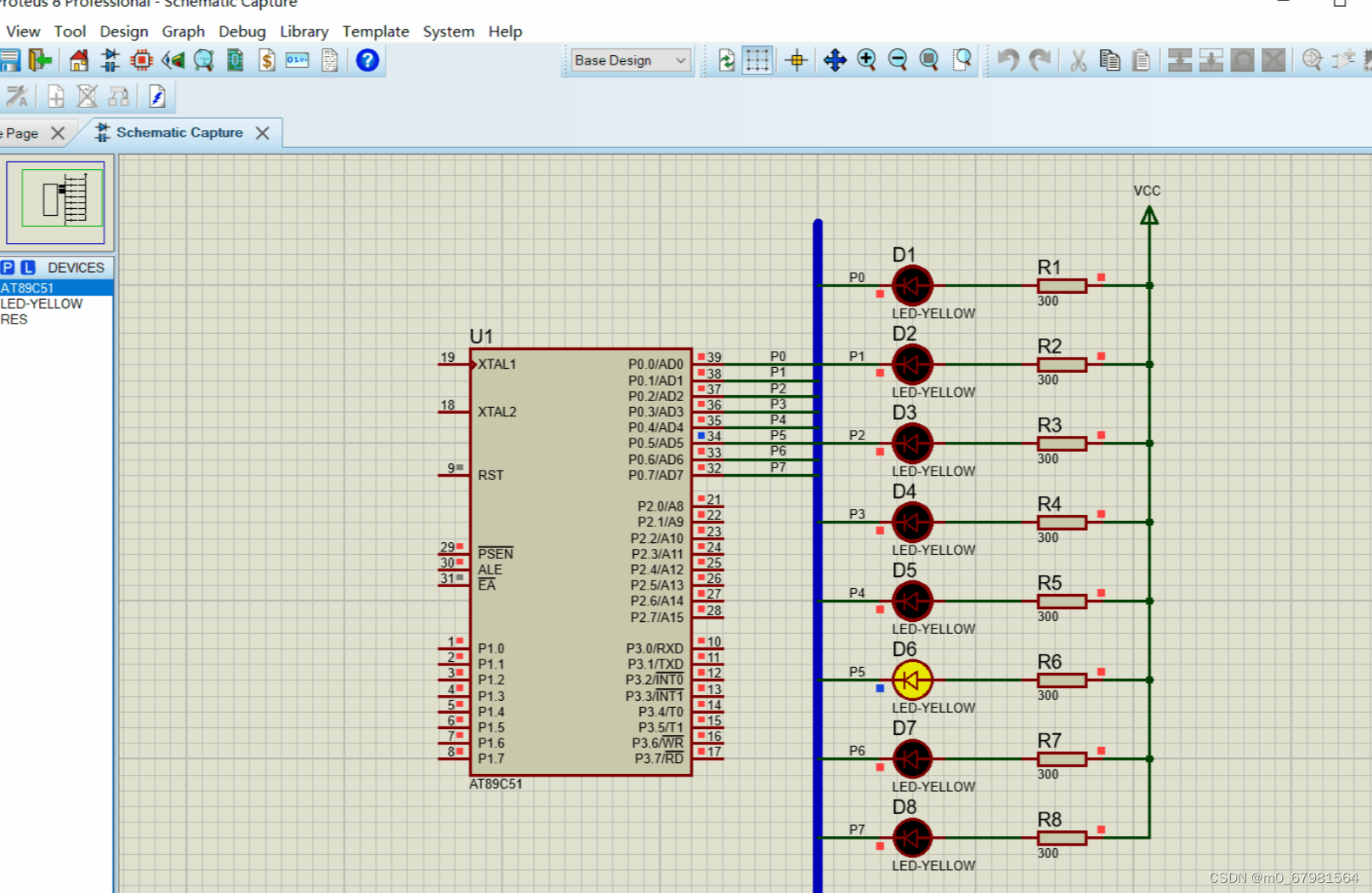

（6）使用 LBL 为支线标记编号，连接到主线的支线，需要对支线进行编号才能正常连接，否则后面需要正常实验成功（使用方法：点击 LBL 后，在左键单击支线上，修改值

2、编写51程序
代码如下
#include <REGX52.H>

void Delay1ms(int x) //@12.000MHz
{ while(x){
unsigned char i, j;

i = 12;
j = 169;
do
{
	while (--j);
} while (--i);
x--;
}

}

void main(){
while(1){
P0=0xFE;//1111 1110
Delay1ms(100);
P0=0xFD;//1111 1101
Delay1ms(100);
P0=0xFB;//1111 1011
Delay1ms(100);
P0=0xF7;//1111 0111
Delay1ms(100);
P0=0xEF;//1110 1111
Delay1ms(100);
P0=0xDF;//1101 1111
Delay1ms(100);
P0=0xBF;//1011 1111
Delay1ms(100);
P0=0x7F;//0111 1111
Delay1ms(100);
P0++;
Delay1ms(200);

 }

}

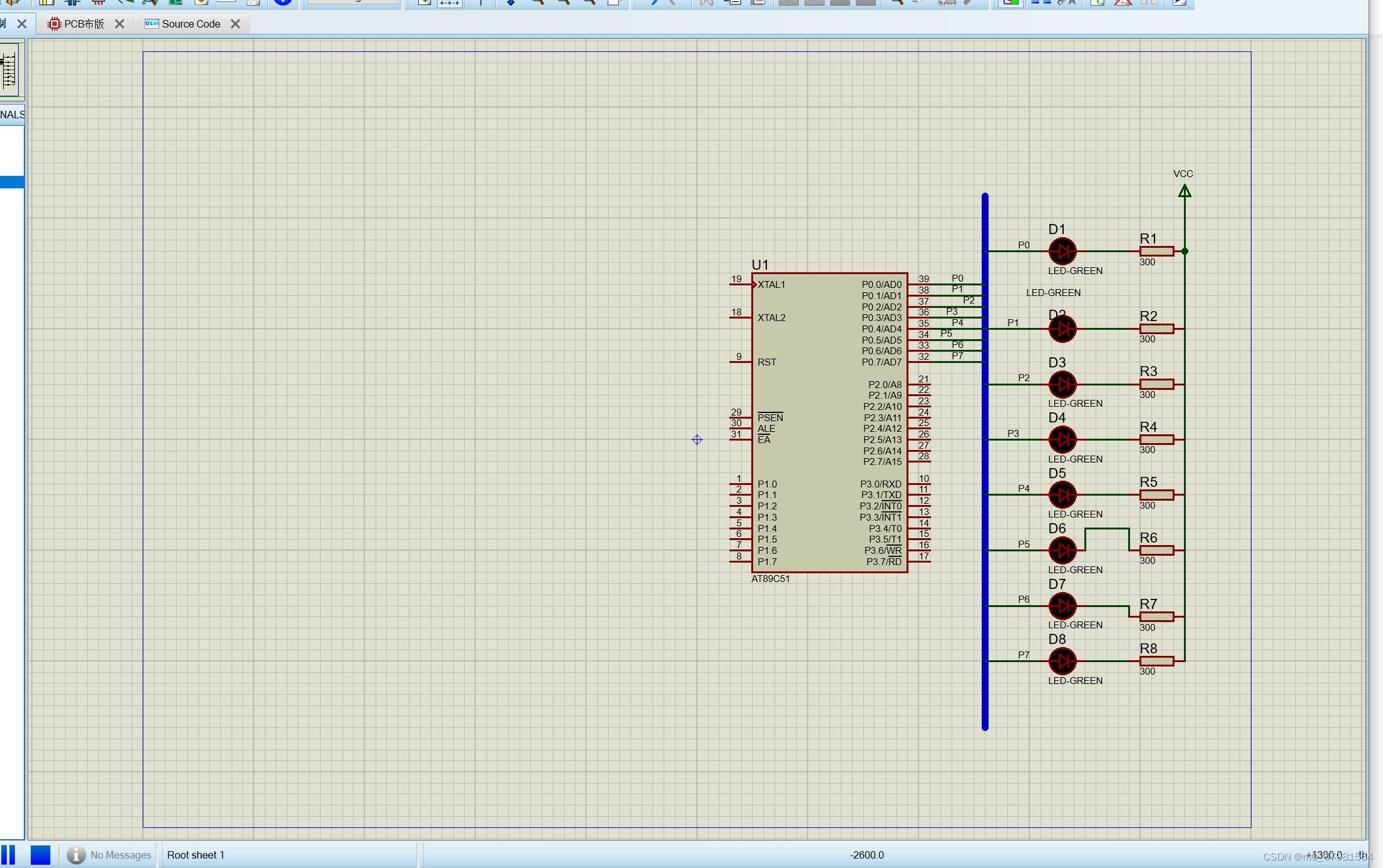

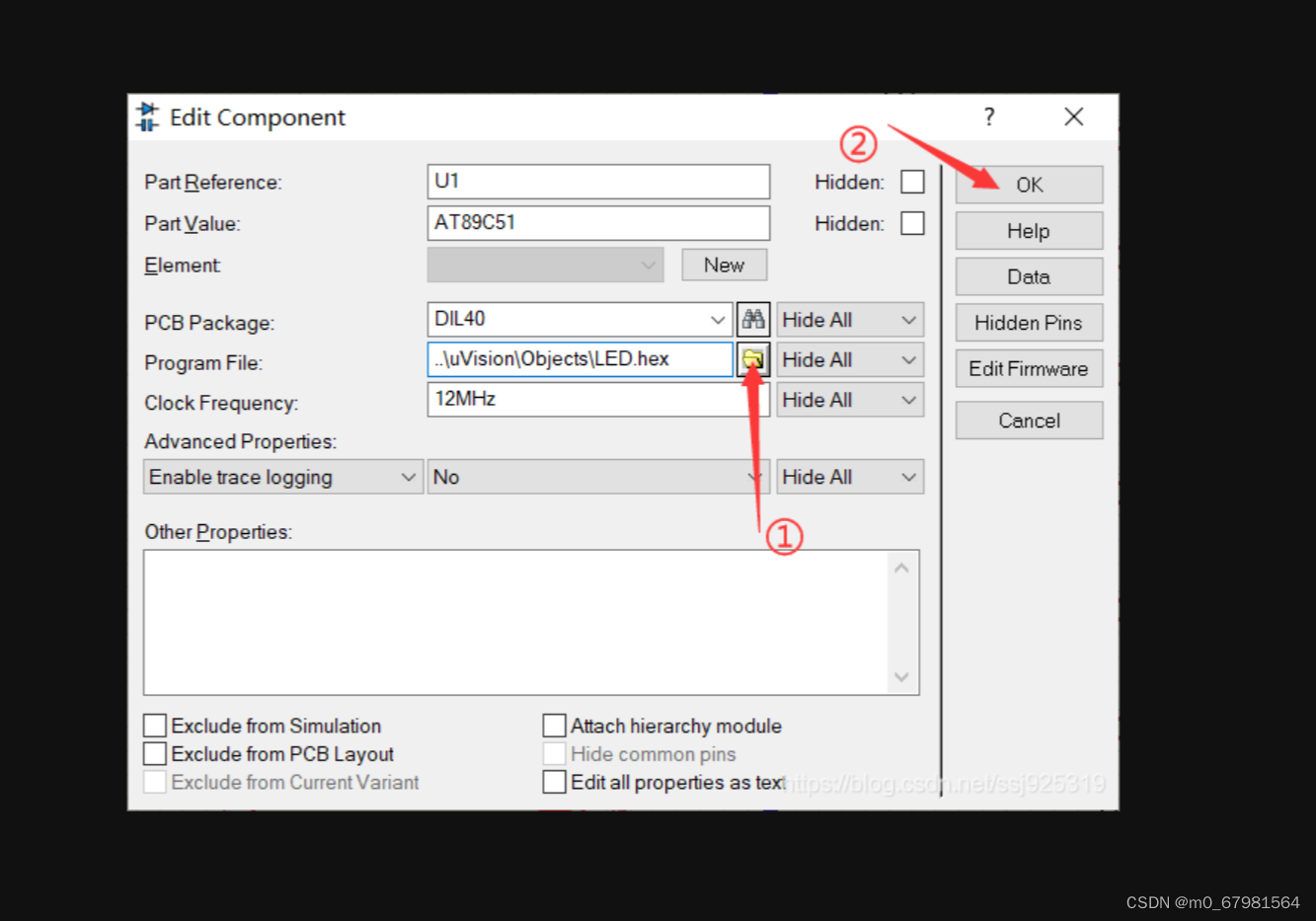

开始仿真

结果
