  • 一.实验目的

  • 二.实验内容

  • 三.实验设计

  • 四.实验步骤

  • 五.实验结果

  • 一.目的

  • 1．学习Quartus Ⅱ/ISE Design Suite软件的基本使用方法。

    2．熟悉GW48系列或其他EDA实验开发系统的基本使用方法。

    3．学习VHDL基本逻辑电路的综合设计应用。

  • 二.内容

  • 设计并调试好8位十进制数字频率计，并用GW48系列或其他EDA实验开发系统进行硬件验证，具体包括系统结构设计、VHDL程序设计、程序仿真与分析、逻辑综合分析、硬件逻辑验证等内容。

  • 三.设计

  • 总体设计：设计一个8位十进制数字频率计，编写底层文件十进制计数器的源程序CNT10.VHD，编写分频器的源程序CLKGEN.VHD，动态扫描的源程序CTRLS.VHD，动态计数的源程序DISPLAY.VHD，寄存器源程序REG32B.VHD，以及计数使能信号源程序TESTCTL.VHD，由模块构成顶层电路数字频率计的源程序FREQ.VHD，其中底层和顶层电路均采用VHDL文本输入。

    设计思路:数字频率计数器其功能是测出某个频率的大小。

    频率 =  上升沿脉冲个数 /  T   ， 当T等于1s时候，则频率=上升沿脉冲个数，故测出上升沿脉冲个数，此实验通过一个分配器的操作来达到输出的周期时间为1S。当TSTEN高电平时，允许计数；低电平时，停止计数，并保持其所计的数。在停止计数期间，首先需要一个锁存信号LOAD的上跳沿将计数器在前1秒钟的计数值锁存进32位锁存器REG32B中，由外部的7段译码器译出并稳定显示。锁存信号之后，必须有一清零信号CLR_CNT对计数器进行清零，为下一秒钟的计数操作做准备。为了产生这个时序图，需首先建立一个由D触发器构成的二分频器，在每次时钟CLK上沿到来时其值翻转。其中，控制信号时钟CLK的频率取1Hz，而信号TSTEN的脉冲恰好为1s，可以用作阀门信号，此时，根据测频的时序要求，可得出信号LOAD和CLR_CNT的逻辑描述

    1、用8个CNT10来表示数字进位，利用分频器进行分频

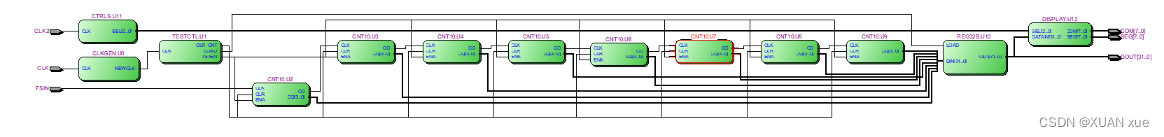

    图1基本方案演示

    2、CLKGEN分频器分析，这里注意的是我选择的时钟是内部时钟50M，为了产生1s的时钟周期，我需要对其进行5M分频，但是为了能够波形仿真，所以还使用了一个分频常数小的分频器。利用动态扫描和动态计数的方式在数码管上显示，可以动态的显示数字变化，达到频率计的功能。

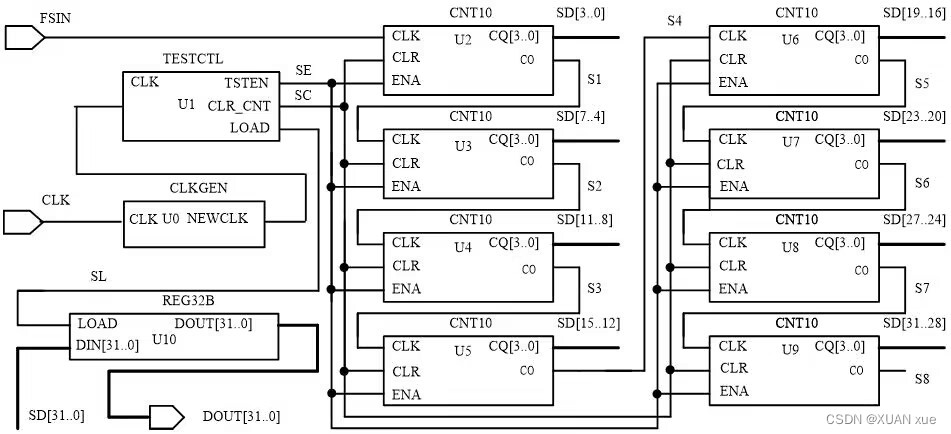

    图2    原理图

四 .步骤

  1. 分析：利用quartus软件编写底层源程序：编写底层文件十进制计数器的源程序CNT10.VHD，编写分频器的源程序CLKGEN.VHD，动态扫描的源程序CTRLS.VHD，动态计数的源程序DISPLAY.VHD，寄存器源程序REG32B.VHD，以及计数使能信号源程序TESTCTL.VHD，由模块构成顶层电路数字频率计的源程序FREQ.VHD，其中底层和顶层电路均采用VHDL文本输入。

2、文件及工程的建立，用VHDL文件编辑好各个模块的源程序，工程编译观察工程是否实现

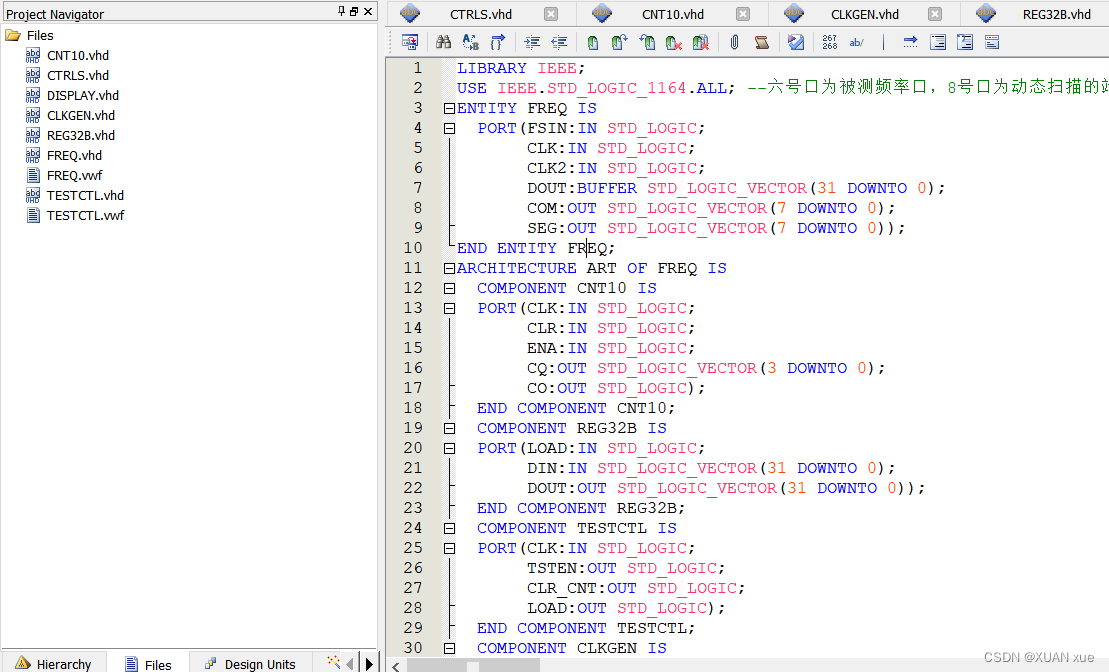

图5.1  编译程序结果图

3、工程仿真，建立仿真文件，观察仿真结果

对TESTCTL仿真：

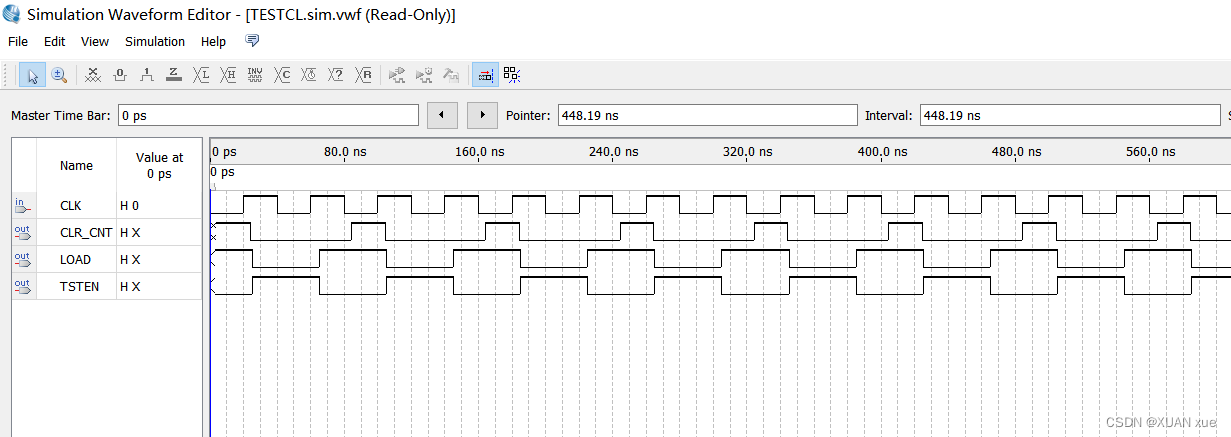

图5.2  TESTCTL波形仿真图

TESTCTL是计数使能信号，控制计数器，锁存器及清零何时工作。TSTEN和LOAD的波形是相反的，由于计数器在工作的时候锁存器并不工作，而计数器不工作的时候，LOAD为1代表锁存器开始工作，也可以看到CLR清零信号在TSTEN和CLK为0的时候来到一个上朓沿，代表进行清零，其中CLK有部分时间的延迟证明了信号的延迟特性。

对FREQ进行波形仿真：

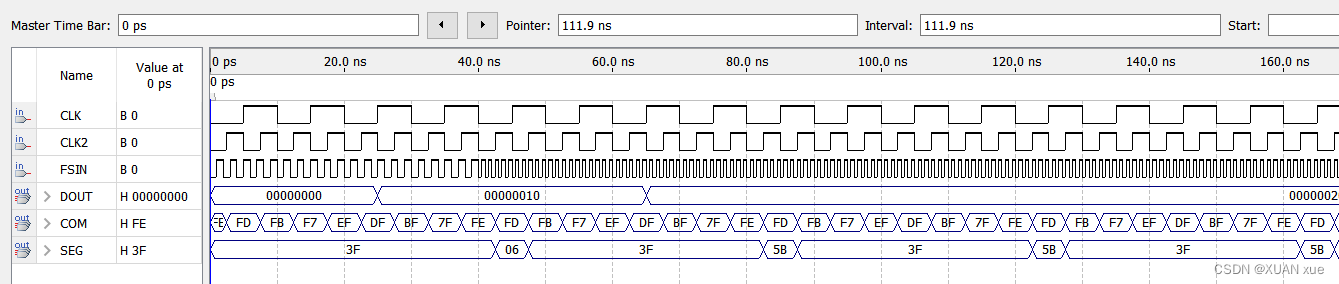

图5.3  FREQ波形仿真图

 为了能够让波形能够显示出来，除了将DOUT设为可读之外，还需要将分频常数减小，为了达到测评的效果，将测试频率FSIN设置为2种不同的频率，通过GOUT得出被测频率的大小，其中COM为数码管的公共端，依次动态点亮，其中DOUT的数值对应SEG中数码管的八段管显示。

4、芯片管脚的锁定：

选择硬件相关的芯片EP3C55F484并对程序进行引脚锁定，对应给的常用的引脚锁定图进行锁定。选择好按键和时钟的引脚锁定，其数码管以常用的进行锁定。

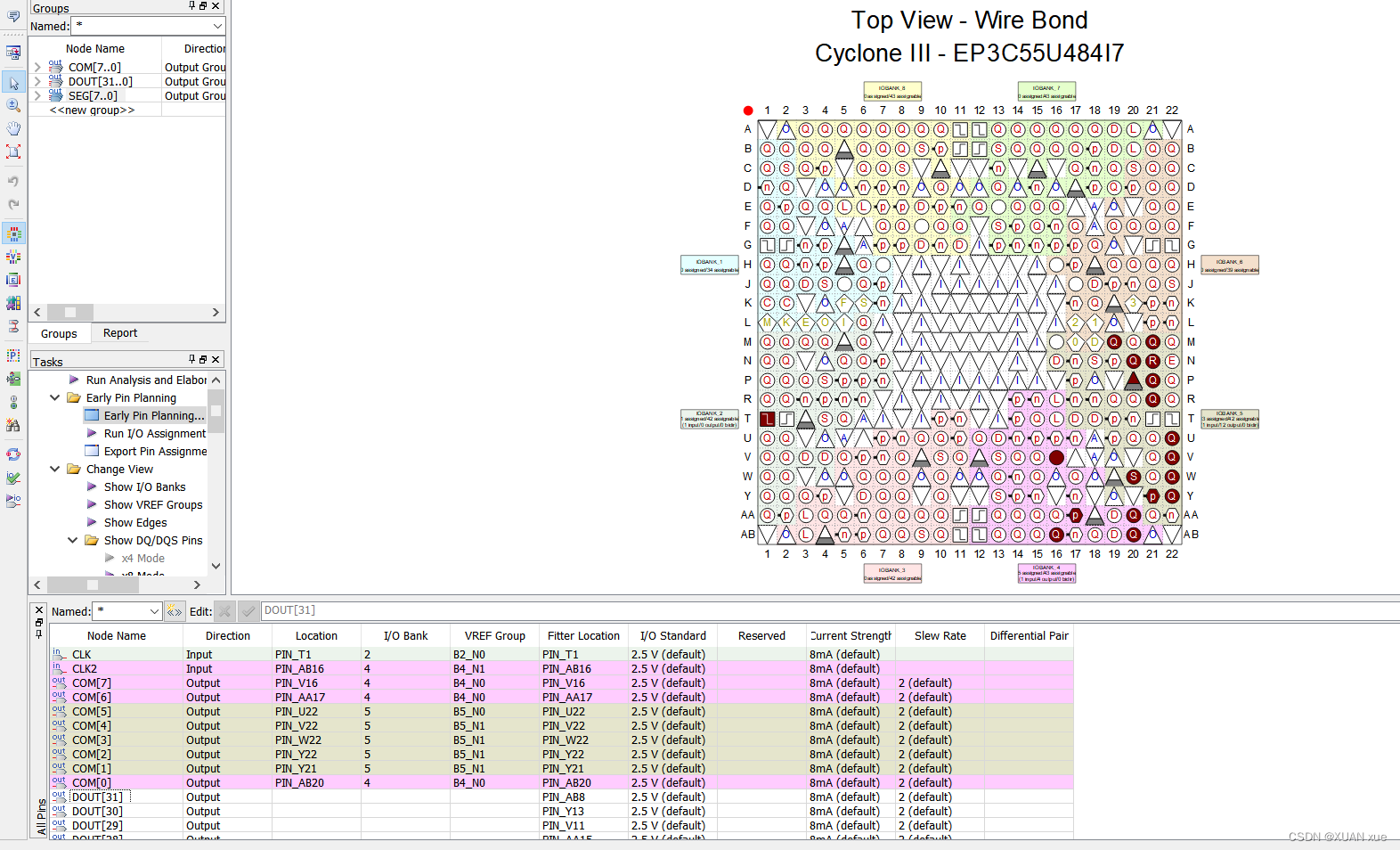

图5.4  引脚锁定图

管脚锁定依照图5.5

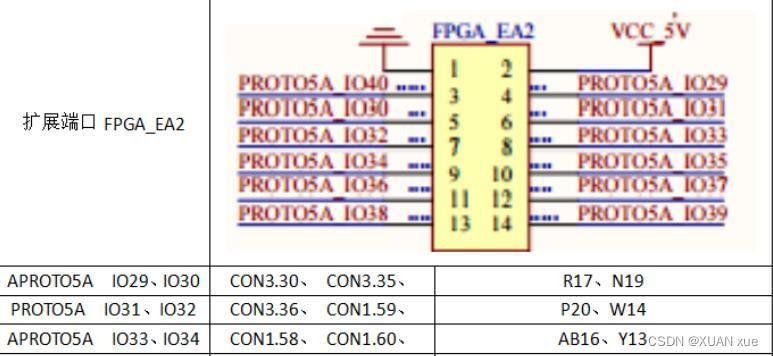

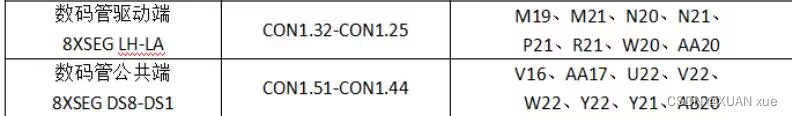

图5.5管脚锁定依据图

  1. 逻辑综合结果，查看程序RTL仿真图，熟悉整体电路状态。

图5.6  程序RTL视图

  1. 编程下载及验证，硬件验证功能是否实现

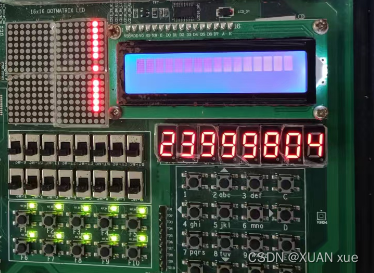

图5.7 硬件验证

五.结果分析

  1. 测频结果

 可以看出测试结果与被测频率之间有一定的误差，其主要原因是硬件存在信号的传输，所以有一定的延迟特性。

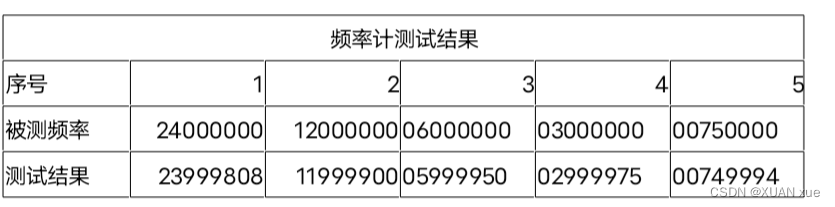

图6. 7  频率计测频结果

  2. 源代码分析

--CLKGEN的源程序

--CLKGEN

LIBRARY IEEE;

USE IEEE.STD_LOGIC_1164.ALL;

ENTITY CLKGEN IS

PORT(CLK: IN STD_LOGIC;

     NEWCLK: OUT STD_LOGIC);

END ENTITY CLKGEN;

ARCHITECTURE ART OF CLKGEN IS

--SIGNAL CNT: INTEGER RANGE 0 TO 10#49999999#;

SIGNAL CNT: INTEGER RANGE 0 TO 10#1#;

BEGIN

 PROCESS(CLK) IS

 BEGIN

 IF CLK'EVENT AND CLK='1' THEN

   --IF CNT=10#49999999# THEN CNT<=0;

   IF CNT=10#1# THEN CNT<=0;

   ELSE CNT<=CNT+1;

  END IF;

 END IF;

END PROCESS;

PROCESS(CNT) IS

   BEGIN

    --IF CNT=10#49999999# THEN NEWCLK<='1';

          IF CNT=10#1# THEN NEWCLK<='1';

      ELSE

        NEWCLK<='0';

    END IF;

  END PROCESS;

 END ARCHITECTURE ART;

-- REG32B的源程序

LIBRARY IEEE;

USE IEEE.STD_LOGIC_1164.ALL;

ENTITY REG32B IS

  PORT(LOAD:IN STD_LOGIC;    --为1时候代表锁存器工作

       DIN:IN STD_LOGIC_VECTOR(31 DOWNTO 0);  --DIN是计数结果

                   DOUT:OUT STD_LOGIC_VECTOR(31 DOWNTO 0));

END ENTITY REG32B;

ARCHITECTURE ART OF REG32B IS

  BEGIN

         PROCESS(LOAD,DIN)IS

          BEGIN

           IF(LOAD'EVENT AND LOAD='1')THEN

                   DOUT<=DIN;

           END IF;

         END PROCESS;

END ARCHITECTURE ART;

-- TESTCTL的源程序

LIBRARY IEEE;

USE IEEE.STD_LOGIC_1164.ALL;

USE IEEE.STD_LOGIC_UNSIGNED.ALL;

ENTITY TESTCTL IS

--其中clk信号由分配器产生

   PORT(CLK:     IN STD_LOGIC;

              TSTEN:   OUT STD_LOGIC; --输出时钟信号，用于控制计数器

                    CLR_CNT: OUT STD_LOGIC;  --清零信号，用于清除计数器数据

                    LOAD:    OUT STD_LOGIC); --用于发送给寄存器用于存储数据，其中电平波形于TSTEN相反

END ENTITY TESTCTL;

ARCHITECTURE ART OF TESTCTL IS

 SIGNAL DIV2CLK : STD_LOGIC;  --2分频时钟信号

 BEGIN

  PROCESS(CLK)  IS

   BEGIN

          IF CLK'EVENT AND CLK='1' THEN

          DIV2CLK<= NOT DIV2CLK;   --进行一个翻转

          END IF;

   END PROCESS;

 PROCESS(CLK,DIV2CLK)  IS

         BEGIN

          IF CLK='0'AND DIV2CLK='0' THEN

            CLR_CNT<='1';

           ELSE CLR_CNT <='0';

          END IF;

  END PROCESS;

         LOAD<=NOT DIV2CLK;

         TSTEN <= DIV2CLK;

END ARCHITECTURE ART;

-- FREQ的源程序

LIBRARY IEEE;

USE IEEE.STD_LOGIC_1164.ALL; --六号口为被测频率口，8号口为动态扫描的端口

ENTITY FREQ IS

  PORT(FSIN:IN STD_LOGIC;

       CLK:IN STD_LOGIC;

                   CLK2:IN STD_LOGIC;

                   DOUT:BUFFER STD_LOGIC_VECTOR(31 DOWNTO 0);

                   COM:OUT STD_LOGIC_VECTOR(7 DOWNTO 0);

                   SEG:OUT STD_LOGIC_VECTOR(7 DOWNTO 0));

END ENTITY FREQ;

ARCHITECTURE ART OF FREQ IS

  COMPONENT CNT10 IS

  PORT(CLK:IN STD_LOGIC;

       CLR:IN STD_LOGIC;

                   ENA:IN STD_LOGIC;

                   CQ:OUT STD_LOGIC_VECTOR(3 DOWNTO 0);

                   CO:OUT STD_LOGIC);

  END COMPONENT CNT10;

  COMPONENT REG32B IS

  PORT(LOAD:IN STD_LOGIC;

       DIN:IN STD_LOGIC_VECTOR(31 DOWNTO 0);

                   DOUT:OUT STD_LOGIC_VECTOR(31 DOWNTO 0));

  END COMPONENT REG32B;

  COMPONENT TESTCTL IS

  PORT(CLK:IN STD_LOGIC;

       TSTEN:OUT STD_LOGIC;

                   CLR_CNT:OUT STD_LOGIC;

                   LOAD:OUT STD_LOGIC);

  END COMPONENT TESTCTL;

  COMPONENT CLKGEN IS

PORT(CLK: IN STD_LOGIC;

     NEWCLK: OUT STD_LOGIC);

END COMPONENT CLKGEN;

  COMPONENT CTRLS IS

  PORT(CLK:IN STD_LOGIC;

       SEL:OUT STD_LOGIC_VECTOR(2 DOWNTO 0));

  END COMPONENT CTRLS;

  COMPONENT DISPLAY IS

  PORT(SEL:IN STD_LOGIC_VECTOR(2 DOWNTO 0);

       DATAIN:IN STD_LOGIC_VECTOR(31 DOWNTO 0);

                   COM:OUT STD_LOGIC_VECTOR(7 DOWNTO 0);

                   SEG:OUT STD_LOGIC_VECTOR(7 DOWNTO 0));

  END COMPONENT DISPLAY;

  SIGNAL SD:STD_LOGIC_VECTOR(31 DOWNTO 0);

  --SIGNAL DOUT:STD_LOGIC_VECTOR(31 DOWNTO 0);

  SIGNAL S0,S1,S2,S3,S4,S5,S6,S7,S8,SC,SE,SL:STD_LOGIC;

  SIGNAL S9:STD_LOGIC_VECTOR(2 DOWNTO 0);

  BEGIN

  U0:CLKGEN PORT MAP(CLK=>CLK,NEWCLK=>S0);

  U1:TESTCTL PORT MAP(CLK=>S0,TSTEN=>SE,CLR_CNT=>SC,LOAD=>SL);

  U2:CNT10 PORT MAP(FSIN,SC,SE,SD(3 DOWNTO 0),S1);

  U3:CNT10 PORT MAP(S1,SC,SE,SD(7 DOWNTO 4),S2);

  U4:CNT10 PORT MAP(S2,SC,SE,SD(11 DOWNTO 8),S3);

  U5:CNT10 PORT MAP(S3,SC,SE,SD(15 DOWNTO 12),S4);

  U6:CNT10 PORT MAP(S4,SC,SE,SD(19 DOWNTO 16),S5);

  U7:CNT10 PORT MAP(S5,SC,SE,SD(23 DOWNTO 20),S6);

  U8:CNT10 PORT MAP(S6,SC,SE,SD(27 DOWNTO 24),S7);

  U9:CNT10 PORT MAP(S7,SC,SE,SD(31 DOWNTO 28),S8);

  U10:REG32B PORT MAP(SL,SD(31 DOWNTO 0),DOUT);

  U11:CTRLS PORT MAP(CLK2,S9);

  U12:DISPLAY PORT MAP(S9,DOUT,COM,SEG);

END ARCHITECTURE ART;
