在光学设计中，对于彗差的控制是必要的，那么在zemax中如何控制彗差的大小，理解彗差，以及使用相应操作数控制球差；
在这篇中主要写如何使用zemax操作数去控制或者消除彗差，对彗差进行简单的描述；

目录

一、彗差

二、Zemax操作数

（1）COMA操作数

（2）TRAY操作数

---

正文

一、彗差

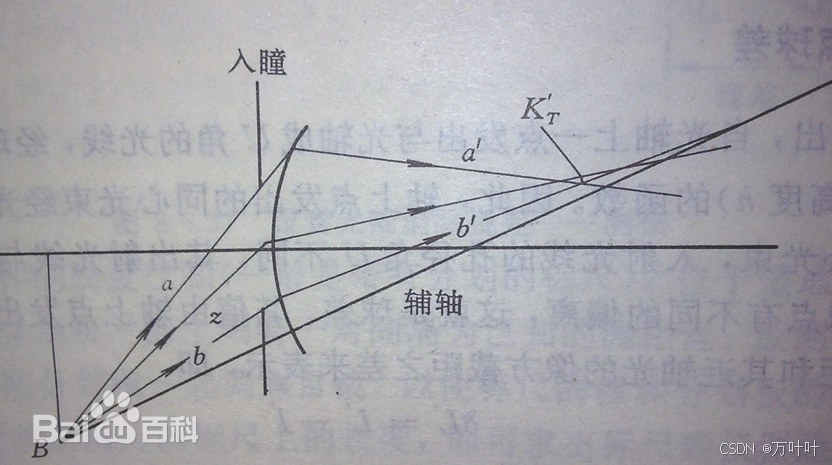

慧差（coma）是一种轴外像差，它描述了轴外物点发出的光束通过光学系统后，在理想像面上不能形成完美的像点，而是形成拖着尾巴的如彗星形状的光斑。慧差只存在于外视场，是非旋转对称的像差，通常会导致图像外边缘像素拉伸，使图像模糊不清。

距离主光线像点越远，形成的圆斑直径越大。

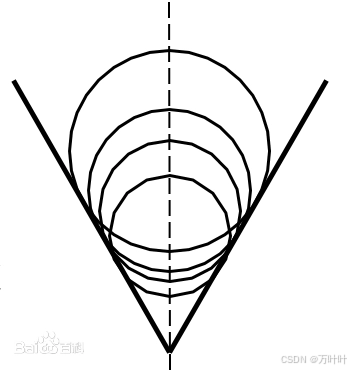

这些圆斑相互叠加的结果就形成了带有彗星形状的光斑。
光斑的头部（尖端）较亮，至尾部亮度逐渐减弱，称为彗星像差，简称彗差。

（1）彗星像斑的尖端指向视场中心的称为正彗差；

（2）彗星像斑的尖端指向视场边缘的称为负彗差；

由于彗差没有对称轴只能垂直度量，所以它是垂轴像差的一种。

二、Zemax操作数

（1）COMA操作数

使用COMA操作数：Zemax中的COMA操作数用来描述指定面贡献的慧差，单位是波长。可以指定面（Surf）和波长（Wave），如果面（Surf）设置为0，则指整个系统的慧差总和。这个操作数没有指定孔径（Px，Py）与视场（Hx，Hy），因此它描述的是三级慧差，属于塞德像差。

个人观点：因为这个操作数没有hx, hy, px, py的选项，所以认为是总量，不分子午弧矢。

（2）TRAY操作数

使用TRAY操作数：TRAY操作数定义为在像平面上，光线与像面交点到主光线的垂轴距离。通过定义光线对并计算它们的TRAY值的代数和，可以表征慧差的大小。例如，可以定义两个操作数：

Oprand #1 TRAY（wav=2，Hy=a，Py= b）；
Oprand #2 TRAY（wav=2，Hy=a，Py= -b）；
然后使用SUMM(oprand #1，oprand #2)来计算这两个操作数的代数和，以表征慧差的大小。

• 非球面镜：使用非球面镜可以有效消除球差，进而减少彗差。在Zemax中，可以通过设置透镜的圆锥系数为变量来进行优化。

• 调整视场光阑位置：通过调整光阑与镜头的相对位置来优化彗差大小。这种方法可以在优化时调整光阑的位置，以减小彗差的影响。

• 使用对称光学系统：采用对称的光学系统可以有效地消除轴外视场的像差，例如库克三片物镜、双高斯照相物镜等，将光阑置于镜头组中间使光阑两边对称。

• 缩小光圈：如果镜片是用作相机的镜头，存在彗差的摄影镜头，将严重影响成像的清晰度。在拍摄时也可以适当采用较小的光圈（孔径）来减少彗差对成像的影响。

• 入瞳位置设置在球心处：光阑移动对球差没影响，但对像散和彗差有影响，但当球差为零时，彗差与光阑的位置无关。

---

--
