反射式望远物镜的设计

前言与目录

介绍反射式望远物镜的特点，优点；以及对三种形式的反射式望远物镜进行分类说明：牛顿系统、格里高里系统、卡塞格林系统；

---

目录

1.牛顿系统

2.格里高里系统

3.卡塞格林系统

---

除了用透镜成像外，反射镜也能用于成像。在消色差物镜发明以前，绝大部分天文望远镜都是由反射镜构成的。目前，虽然在大多数场合，反射镜已被透镜所代替，但是反射镜和透镜相比，其在某些方面具有优越性，因此在有些仪器中仍然必须使用反射镜。

反射镜的主要优点如下

(1)完全没有色差,各种波长的光线所成的像是严格一致、完全重合的；

(2)可以在紫外到红外的很大波长范围内工作。

(3)反射镜的镜面材料比透镜的材料容易制造,特别对大口径零件更是如此。

由于反射镜具有这些优点，因此在某些特殊领域中使用的光学仪器仍然必须用反射镜反射式物镜主要有以下三种型式。

1.牛顿系统

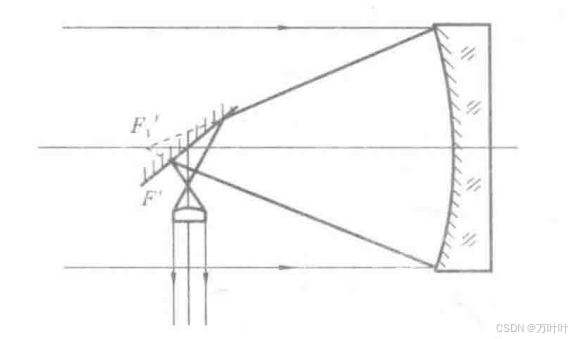

它由一个抛物面主镜和一块与光轴成45°的平面反射镜构成，如图1所示。抛物面能把无限远的轴上点在它的焦点成一个理想的像点。第二个平面反射镜同样能理想成像。

图1-牛顿反射式物镜

2.格里高里系统

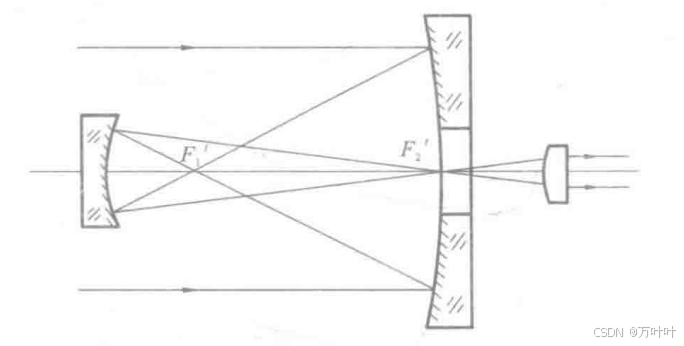

它由一个抛物面主镜和一个椭球面副镜构成，如图2所示

图2-格里高里反射式物镜

抛物面的焦点和椭球面的一个焦点 F1' 重合。无限远轴上点经抛物面理想成像于F1' ， F1' 又经椭球面理想成像于另一个焦点 F2' 。

3.卡塞格林系统

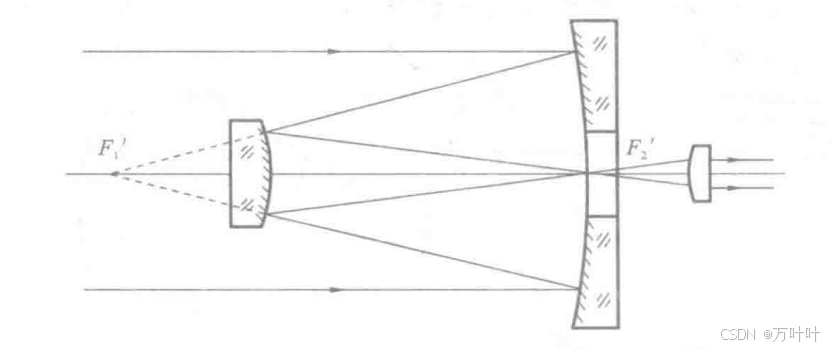

它由一个抛物面主镜和一个双曲面副镜构成，如图3所示。抛物面的焦点和双曲面的虚焦点 F1' 重合 ， F1' 经双曲面理想成像于实焦点 F2' ；

图3 卡塞格林反射式物镜

由于卡塞格林系统的长度短，同时主镜和副镜的场曲符号相反，有利于扩大视场，因此目前大多数光学系统均采用卡塞格林系统。

上述反射系统对轴上点来说，满足等光程条件，成像符合理想情况。但就轴外点而言，它们的彗差和像散却很大，因此可用的视场十分有限。

例如，对抛物面来说，如果要求彗差引起的弥散斑直径小于1”，当相对孔径 D/f' =1/5时，视场只有±2.2'，当相对孔径D//=1/3时，视场为±0.8' ；

为了扩大系统的可用视场，可以把主镜和副镜做成高次曲面，代替原来的二次曲面。这种系统的缺点是主镜焦面不能独立使用，因为主镜焦点的像差没有单独校正，而是和副镜一起校正的，同时，也不能用更换副镜的方法来改变系统的组合焦距。这种高次非球面系统目前被广泛地用于远红外激光的发射和接收系统，其可以获得较大的视场。另一种扩大系统视场的方法为:在像面附近加入透镜式的视场校正器，用以校正反射系统的彗差和像散。

---

--
