CAN过滤器基础知识

过滤器

• STM32的bxCAN接收时必须使用过滤器接收
• 根据CAN外设数量的不同有以下情况：
  • 只有CAN1：CAN1有14个过滤器
  • 有CAN1和CAN2：CAN1和CAN2共享28个过滤器
  • 有CAN1~3：CAN1和CAN2共享28个过滤器，CAN3有独立的14个过滤器
• 过滤器可以过滤CAN总线上帧的ID号
  • 可以不处理不想接收的ID号，只接收想要的ID号

过滤器的过滤模式

• 过滤器总长度64位，可以分为2个32位单元或4个16位单元
• 两种过滤模式：掩码和列表
  • 掩码模式：由两个单元组成通过掩码匹配
  • 列表模式：由一个单元组成，ID号完全匹配即通过
• ID号对齐最高位（MSB）
• 仅32位单元可以过滤拓展ID
• 在列表模式下，scale为32时，每个过滤器的列表只能写入两个报文ID，若scale为16时，每个过滤器的列表最多可写入4个CAN ID

掩码（不常用掩码模式）

• 两个单元分别组成匹配ID和掩码（MASK）

• 被过滤的ID号和匹配ID号会和掩码进行按位与运算后再进行匹配

  • 也就是只有对应的掩码为1的位才会被匹配

• 例如：

  • 匹配ID为0x200，掩码为0x000，则所有ID号都能通过
  • 匹配ID为0x200，掩码为0x700，则ID为0x200~0x2FF均可通过
  • 匹配ID为0x200，掩码为0x7FF，则只有0x200能通过

• 可以指定一个ID号的范围，在这个范围内的ID号可以通过我们的过滤器

  过滤器一共有4种工作模式：

  32位宽的掩码模式，  配置过滤2个不同的ID号
  32位宽的列表模式，  配置过滤4个不同的ID号
  16位宽的列表模式，  配置过滤2个不同的ID号
  16位宽的掩码模式    配置过滤1个不同的ID号

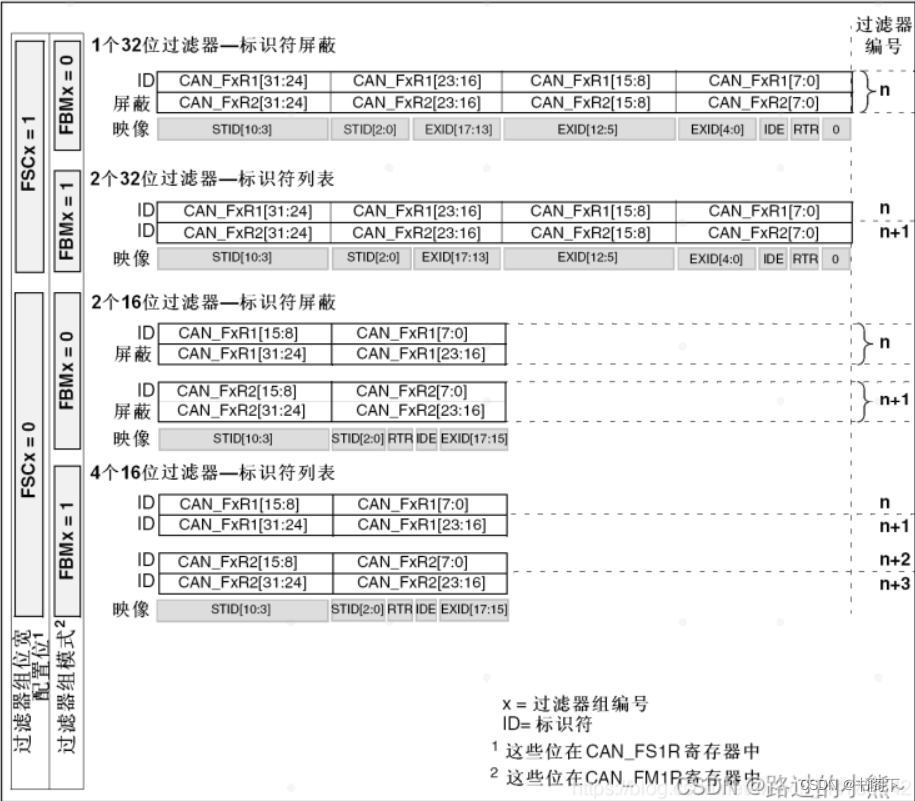

  过滤器的位宽:

  16位过滤器
  32位过滤器


CAN的双接收中断

• 每个CAN有两个接收中断，对应两组接收邮箱（FIFO）
• 每个过滤器可以绑定一个CAN接收中断
• 经过过滤器过滤的帧会进入该过滤器绑定的接收中断对应的邮箱
• 匹配时，列表模式的优先级高于掩码模式，其次过滤器编号更小的优先级更高

使用CAN2过滤ID号（实验）

• CAN1给CAN2发送不同ID号的数据帧
• CAN2使用过滤器进行过滤
• RX0和RX1分别对应不同过滤器，接收到不同数组中

在之前CAN实验的代码上修改

这里我们只需要修改CAN2，把CAN_Configfilter()函数中的sFiterconfig拷贝下来

覆盖掉之前的sFiterconfig.FilterBank

  sFiterconfig.FilterActivation = CAN_FILTER_ENABLE;//激活过滤器
  sFiterconfig.FilterBank=0;//过滤器编号，CAN1是0~13
  sFiterconfig.FilterFIFOAssignment=CAN_FILTER_FIFO0;
  sFiterconfig.FilterMode=CAN_FILTERMODE_IDMASK;//设置为掩码模式
  sFiterconfig.FilterScale=CAN_FILTERSCALE_32BIT;//设置为32位宽
  sFiterconfig.FilterIdHigh=0x0000;//设置验证码
  sFiterconfig.FilterIdLow=0x0000;
  sFiterconfig.FilterMaskIdHigh=0x0000;
  sFiterconfig.FilterMaskIdLow=0x0000;
  sFiterconfig.SlaveStartFilterBank=14;

1. 列表模式

   绑定FIFO0
   把下面的FilterBank设置为14，FilterMode改为CAN_FILTERMODE_IDLIST，FilterScale改为CAN_FILTERSCALE_16BIT，下面的ID号改为我们需要的ID号，这里我们可以设为0x200左移5位(左移5是为了对齐msb)

  sFiterconfig.FilterActivation = CAN_FILTER_ENABLE;
  sFiterconfig.FilterBank=14;//过滤器编号，CAN2是14~27
  sFiterconfig.FilterFIFOAssignment=CAN_FILTER_FIFO0;//接收到的报文放入到FIFO0中
  sFiterconfig.FilterMode=CAN_FILTERMODE_IDLIST;//列表模式
  sFiterconfig.FilterScale=CAN_FILTERSCALE_32BIT;//设置32位宽
  sFiterconfig.FilterIdHigh=0x200<<5;//基本ID放入到STID中
  sFiterconfig.FilterIdLow=0x201<<5;
  sFiterconfig.FilterMaskIdHigh=0x202<<5;//设置为0时，表示不过滤，可以接收任意的CANID数据，
  sFiterconfig.FilterMaskIdLow=0x203<<5;//不为0时，则表示过滤 对应MaskID为1的bit必须与FilterID中的bit位相同的CANID才能接收过来。
  sFiterconfig.SlaveStartFilterBank=14;

2. 掩码模式

   绑定FIFO1

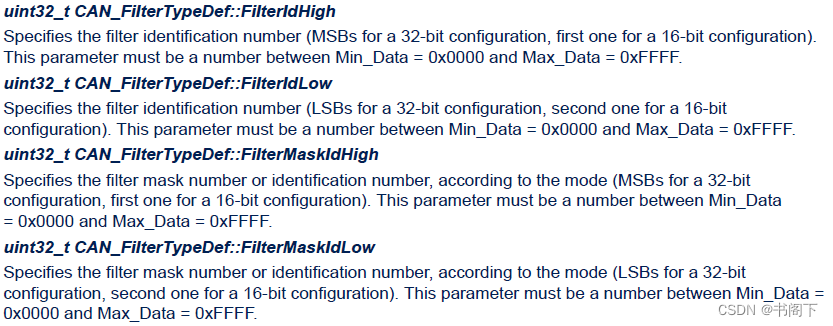

   在HAL库中FilterIdHigh，FilterIdLow，FilterMaskIdHigh，FilterMaskIdLow

   FilterBank是过滤器编号，为了避免重复，这里设置为15，FilterMode选择CAN_FILTERMODE_IDMASK，因为我们这里过滤标准帧，没必要使用32位，所以FilterScale选择16位，FilterIdHigh，FilterIdLow在16位模式下指代两个不同的掩码组，FilterIdHigh对应FilterMaskIdHigh，FilterIdLow对应FilterMaskIdLow，一共是两组；如果是32位，就要把他们整个拼成一段整体，因此这里我们需要把它们拼成两组

  sFiterconfig.FilterActivation = CAN_FILTER_ENABLE;
  sFiterconfig.FilterBank=15;//过滤器编号，CAN2是14~27
  sFiterconfig.FilterFIFOAssignment=CAN_FILTER_FIFO1;
  sFiterconfig.FilterMode=CAN_FILTERMODE_IDLIST;
  sFiterconfig.FilterScale=CAN_FILTERSCALE_16BIT;
  sFiterconfig.FilterIdHigh=0x200<<5;//ID和掩码都要移5位
  sFiterconfig.FilterMaskIdHigh=0x202<<5;
  sFiterconfig.FilterIdLow=0x201<<5;
  sFiterconfig.FilterMaskIdLow=0x203<<5;
  sFiterconfig.SlaveStartFilterBank=14;

把FilterMaskIdHigh设置为0x700，这样就表示过滤0x200到0x2FF的ID号

把FilterMaskIdHigh设置为0x7F0，这样就表示过滤0x200到0x20F的ID号

这里我们设置为0x7F0，更方便我们观察现象

然后把FilterFIFOAssignment改为CAN_FILTER_FIFO1，即绑定FIFO1，对应RX1的中断，这样就完成了掩码模式的配置

最终CAN_Configfilter()代码如下：

/* USER CODE BEGIN 4 */
void CAN_Configfilter()
{
  CAN_FilterTypeDef sFiterconfig;
  sFiterconfig.FilterActivation = CAN_FILTER_ENABLE;
  sFiterconfig.FilterBank=0;
  sFiterconfig.FilterFIFOAssignment=CAN_FILTER_FIFO0;
  sFiterconfig.FilterMode=CAN_FILTERMODE_IDMASK;
  sFiterconfig.FilterScale=CAN_FILTERSCALE_32BIT;
  sFiterconfig.FilterIdHigh=0x0000;
  sFiterconfig.FilterIdLow=0x0000;
  sFiterconfig.FilterMaskIdHigh=0x0000;
  sFiterconfig.FilterMaskIdLow=0x0000;
  sFiterconfig.SlaveStartFilterBank=14;

  if( HAL_CAN_ConfigFilter(&hcan1,&sFiterconfig)!=HAL_OK)
  {
    Error_Handler();
  }
//列表模式
  sFiterconfig.FilterActivation = CAN_FILTER_ENABLE;
  sFiterconfig.FilterBank=14;
  sFiterconfig.FilterFIFOAssignment=CAN_FILTER_FIFO0;
  sFiterconfig.FilterMode=CAN_FILTERMODE_IDLIST;
  sFiterconfig.FilterScale=CAN_FILTERSCALE_16BIT;
  sFiterconfig.FilterIdHigh=0x200<<5;
  sFiterconfig.FilterIdLow=0x201<<5;
  sFiterconfig.FilterMaskIdHigh=0x202<<5;
  sFiterconfig.FilterMaskIdLow=0x203<<5;
  sFiterconfig.SlaveStartFilterBank=14;

  if( HAL_CAN_ConfigFilter(&hcan2,&sFiterconfig)!=HAL_OK)
  {
    Error_Handler();
  }
  //掩码模式
  sFiterconfig.FilterActivation = CAN_FILTER_ENABLE;
  sFiterconfig.FilterBank=15;
  sFiterconfig.FilterFIFOAssignment=CAN_FILTER_FIFO0;
  sFiterconfig.FilterMode=CAN_FILTERMODE_IDMASK;
  sFiterconfig.FilterScale=CAN_FILTERSCALE_16BIT;
  sFiterconfig.FilterIdHigh=0x200<<5;
  sFiterconfig.FilterIdLow=0x201<<5;
  sFiterconfig.FilterMaskIdHigh=0x202<<5;
  sFiterconfig.FilterMaskIdLow=0x203<<5;
  sFiterconfig.SlaveStartFilterBank=14;
  if(HAL_CAN_Start(&hcan1)!=HAL_OK)
  {
    Error_Handler();
  }

  if(HAL_CAN_Start(&hcan2)!=HAL_OK)
  {
    Error_Handler();
  }

  if(HAL_CAN_ActivateNotification(&hcan1,CAN_IT_RX_FIFO0_MSG_PENDING | CAN_IT_RX_FIFO1_MSG_PENDING)!=HAL_OK)
  {
    Error_Handler();
  }

    if(HAL_CAN_ActivateNotification(&hcan2,CAN_IT_RX_FIFO0_MSG_PENDING | CAN_IT_RX_FIFO1_MSG_PENDING)!=HAL_OK)
  {
    Error_Handler();
  }

}
void HAL_can_RxFifo0MsgPendingCallback(CAN_HandleTypeDef*hcan)//接收数据的回调函数
{
  if(hcan==&hcan2)
  {
    HAL_CAN_GetRxMessage(&hcan2,CAN_RX_FIFO0,&rxHeader0,rxDateBuffer0);
  }
}//RX0
void HAL_can_RxFifo1MsgPendingCallback(CAN_HandleTypeDef*hcan)//接收数据的回调函数
{
    if(hcan==&hcan2)
  {
    HAL_CAN_GetRxMessage(&hcan2,CAN_RX_FIFO1,&rxHeader1,rxDateBuffer1);
  }
}//RX1
/* USER CODE END 4 */

然后就可以编译烧录。
