一种管道泄漏检测的匹配场处理方法(Matlab代码实现）

本文链接：https://blog.csdn.net/m0_73907476/article/details/134307500

💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势：🌞🌞🌞博客内容尽量做到思维缜密，逻辑清晰，为了方便读者。

⛳️座右铭：行百里者，半于九十。

📋📋📋本文目录如下：🎁🎁🎁

目录

💥1 概述

📚2 运行结果

🎉3 参考文献

🌈4 Matlab代码实现

💥1 概述

摘要：

制定并应用了一种基于瞬态的泄漏检测方法，该方法采用匹配场处理（MFP）方案。它被发现是高效、稳健、准确的，并提供了一个独特的解决方案。其固有的效率源于MFP方法将泄漏位置和泄漏尺寸的搜索解耦。MFP方法在（1）噪声（SNR）低至SNR=-3 dB时，以及（2）流体管道系统波速的不确定性，能够估计泄漏的位置和大小，证明了其鲁棒性。MFP方法的另一个优点是它能够使用所有可用的频率，而不仅仅是谐振频率，并且不需要识别谐振频率。因此，即使在嘈杂的环境中，MFP 方法也能提供精确的定位估计。还表明，如果在管道沿线的两个位置测量压力信号，则通过MFP方法可以实现唯一识别。对于多次泄漏的情况，MFP 会识别每个泄漏，前提是泄漏之间的距离与最短探测半波长相同或更大。（C） 2018 年美国土木工程师协会。

关键词：

泄漏检测瞬态波水锤逆向分析匹配字段处理噪声不确定性

📚2 运行结果

部分代码：

%% adding noise
% there are different ways to generate noise
SNR = 10;
sigma = 1/(10^(SNR/20));
h = h_hydro - h_NL;
h_MFP = real(h)+sigma*mean(mean(abs(real(h))))*randn(size(h)) + 1j*imag(h)+1j*sigma*mean(mean(abs(imag(h))))*randn(size(h));
h_MFP = h_MFP(:);
q_x1 = q_x1.*(1+sigma*randn(size(q_x1))) + 1j*imag(q_x1).*(1+sigma*randn(size(q_x1)));

% More practical way to obtain q_x1 is to estimate from another pressure
% head measurement near the upstream, for this please refer to Eq. (17) in
% X. Wang and M. S. Ghidaoui, Identification of multiple leaks in pipeline: Linearized model, maximum likelihood, and super-resolution localization, Mechanical Systems and Signal Processing, vol. 107, pp. 529-548, 2018

%% leak localization using MFP

xL_test = 1:1:L-1; % discrete points for plotting cost function along the pipe
cost_MFP = zeros(size(xL_test));
S_MFP = zeros(size(xL_test));
G_all = zeros(length(xL_test),length(omega)*M);
for xx = 1:length(xL_test)
G = zeros(length(omega),M);
for mm = 1:M
if xL_test(xx)>xM(mm)
G(:,mm) = zeros(J,1);
else
G(:,mm) = -sqrt(9.8/2/(H1-(H1-H2)/L*xL_test(xx)))*Z.'.*sinh((xM(mm)-xL_test(xx))*mu.').*(Z.'.*sinh(xL_test(xx)*mu.').*q_x1);
end
end
G = G(:);
G_all(xx,:) = G;
% if noise_method == 3 % whitening blue noise
% G = 1./sigma_blue'.*G;
% end
cost_MFP(xx) = h_MFP'*G*G'*h_MFP/(G'*G); % Eq. (19) in the paper
S_MFP(xx) = G'*h_MFP/(G'*G); % Eq. (20) in the paper
end
CdAl_MFP = S_MFP;
[~,x_max] = max(cost_MFP);
if no_L==1
disp(['Conventional MFP: the estimated leak position is ',num2str(xL_test(x_max)),' m and the estimated leak size is CdAl=',num2str(abs(CdAl_MFP(x_max)))]);
disp(['Conventional MFP: the localization error is ',num2str(abs(xL_test(x_max)-xL(1))),' m ']);
end

figure;
plot(xL_test,abs(cost_MFP)); hold on; % plot(xL_test,abs(S_MFP),'r--');
for ii = 1:length(xL)
plot([xL(ii) xL(ii)],[min(abs(cost_MFP)) 1.1*max(abs(cost_MFP))],'r--');
end
plot(xM,ones(size(xM))*min(abs(cost_MFP)),'rx','MarkerSize',8,'Linewidth',1.5);

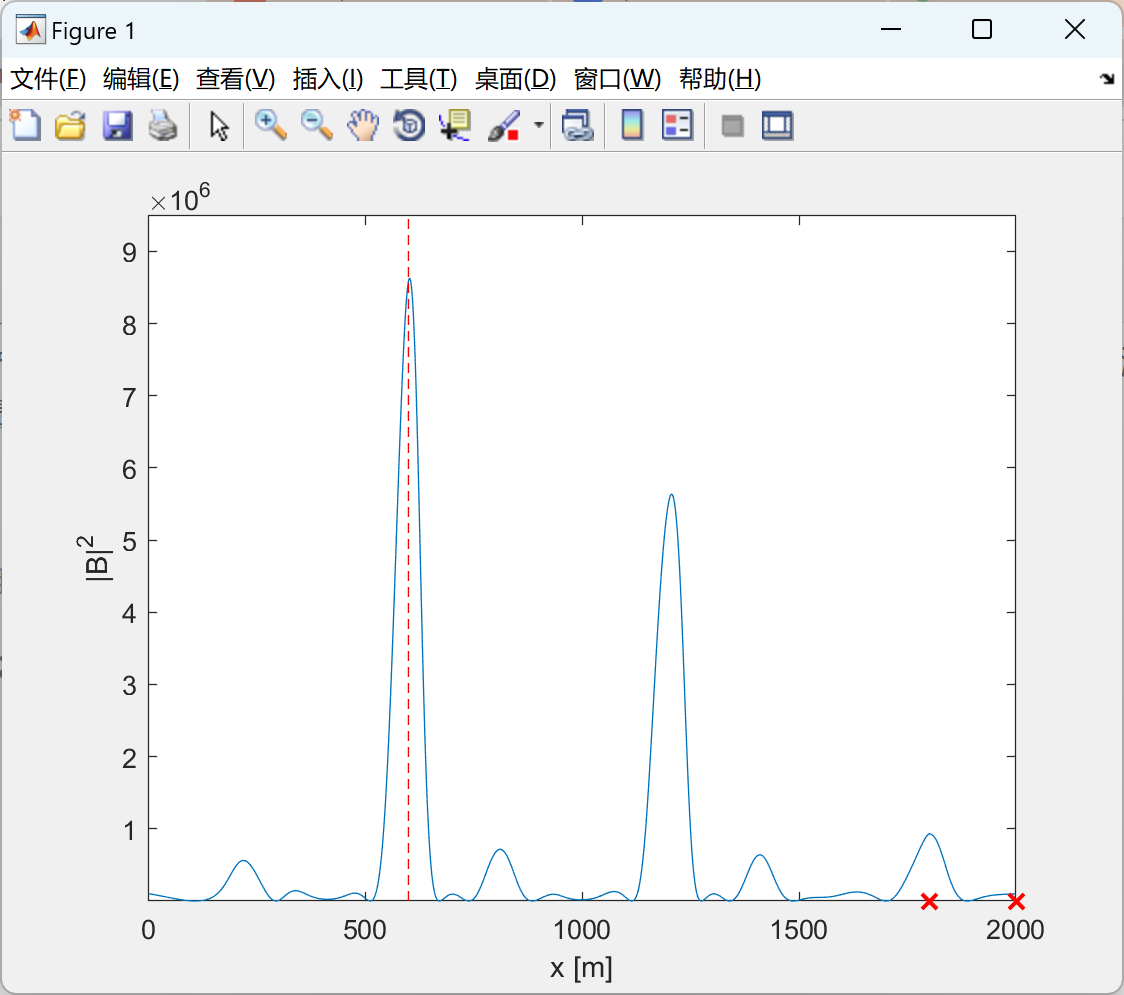

xlabel('x [m]'); ylabel('|B|^2','Interpreter','Tex')
ylim([min(abs(cost_MFP)) 1.1*max(abs(cost_MFP))]);
