💥1 概述

以下是一份关于GMSK（高斯最小频移键控）匹配滤波的研究文档，旨在探讨GMSK调制技术中匹配滤波器的设计、应用及其性能优化。

一、引言

GMSK调制技术作为现代数字通信系统中的一种重要调制方式，因其频谱紧凑、误码特性好和带外辐射低等特点而被广泛应用于无线通信领域。匹配滤波器作为信号处理中的关键组件，对于提高GMSK调制信号的接收性能和抗干扰能力具有重要意义。本文将重点研究GMSK匹配滤波器的设计原理、实现方法及其性能评估。

二、GMSK调制技术概述

GMSK调制技术是在MSK（最小频移键控）调制的基础上，通过引入高斯滤波器对基带信号进行预调制，以进一步平滑信号的相位路径，从而减小调制过程中的带宽扩展并提高频谱效率。GMSK调制信号具有恒定的包络和较小的频谱占用，特别适用于无线通信和卫星通信等场景。

三、匹配滤波器设计原理

匹配滤波器是一种使输出信噪比最大的最佳线性滤波器，其设计原理基于信号与噪声的统计特性。在GMSK调制系统中，匹配滤波器的设计需要考虑信号的频谱特性、噪声的统计分布以及信道的影响。

信号频谱特性：GMSK调制信号的频谱紧凑，且具有较高的频谱利用率。因此，匹配滤波器的设计需要充分利用这一特性，以提高信号的接收性能。
噪声统计分布：在AWGN（加性高斯白噪声）环境下，噪声的统计分布为高斯分布。匹配滤波器的设计需要考虑到噪声的这一特性，以优化滤波器的性能。
信道影响：信道会对GMSK调制信号产生一定的衰减和失真。匹配滤波器的设计需要考虑到信道的影响，以补偿信号的损失并提高接收性能。

四、GMSK匹配滤波器的实现方法

GMSK匹配滤波器的实现方法主要包括滤波器系数的计算、滤波器的实现结构以及滤波算法的选择等。

滤波器系数的计算：根据GMSK调制信号的频谱特性和噪声的统计分布，可以计算出匹配滤波器的系数。这些系数决定了滤波器的频率响应和相位响应，从而影响滤波器的性能。
滤波器的实现结构：匹配滤波器可以采用FIR（有限脉冲响应）滤波器或IIR（无限脉冲响应）滤波器等结构来实现。在实际应用中，需要根据系统要求选择合适的滤波器结构。
滤波算法的选择：滤波算法的选择对匹配滤波器的性能具有重要影响。常用的滤波算法包括直接形式、级联形式和并联形式等。在实际应用中，需要根据信号的特点和系统的要求选择合适的滤波算法。

五、GMSK匹配滤波器的性能评估

GMSK匹配滤波器的性能评估主要包括滤波器的频率响应、相位响应、误码率以及抗干扰能力等方面。

频率响应和相位响应：频率响应和相位响应是衡量匹配滤波器性能的重要指标。通过测量滤波器的频率响应和相位响应，可以评估滤波器对GMSK调制信号的滤波效果。
误码率：误码率是衡量通信系统性能的重要指标。通过测量匹配滤波器在不同信噪比下的误码率，可以评估滤波器的性能优劣。
抗干扰能力：抗干扰能力是衡量匹配滤波器性能的重要方面。通过模拟不同的干扰环境，可以评估滤波器对干扰信号的抑制能力。

六、结论与展望

本文研究了GMSK匹配滤波器的设计原理、实现方法及其性能评估。通过理论分析和实验验证，证明了匹配滤波器在GMSK调制系统中的重要性和有效性。未来，可以进一步研究更高效的匹配滤波器设计算法和优化方法，以提高GMSK调制系统的性能和稳定性。

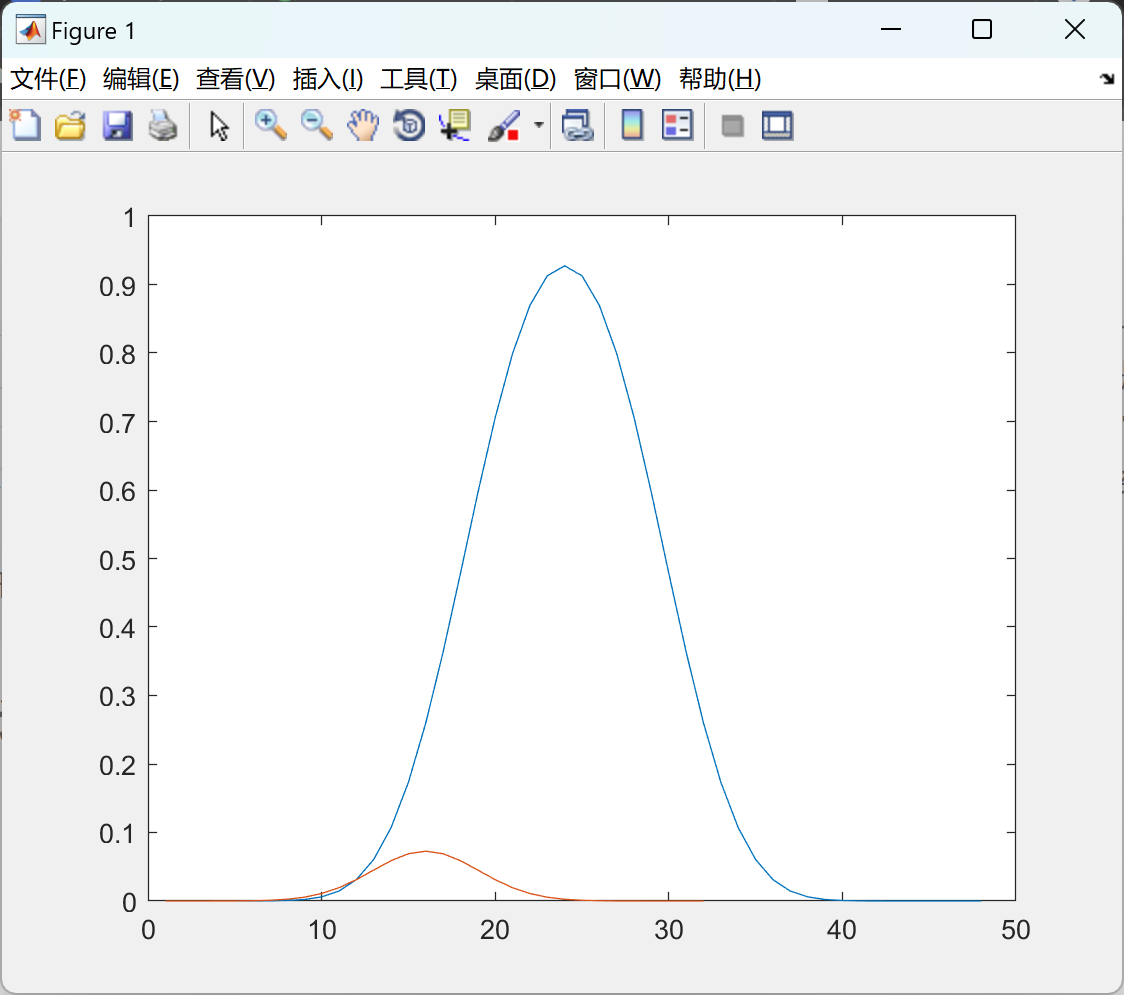

📚2 运行结果

部分代码：

oversamp = 8; % 过采样倍数，可调
bit_rate = 16e6; % 符号速率（这个值不重要）
Tb = 1/bit_rate; % 符号时间
BbTb = 0.3; % BT参数，可调
Bb = BbTb / Tb;
fs = bit_rate * oversamp; % 采样率
dt = 1/fs; % 采样间隔
L = 5; % 相关长度L，可调

% 生成高斯脉冲响应波形g(t)
t = -L/2 * Tb : 1/fs: L/2 * Tb - 1/fs;
t = t + 1/fs/2;
g = erfc(2 * pi * Bb * (t - Tb / 2) / sqrt(log(2)) / sqrt(2)) / 2 - erfc(2 * pi * Bb * (t + Tb / 2) / sqrt(log(2)) / sqrt(2)) / 2;

% 做积分
for i = 1:length(g)
.....

% 计算c0和c1
t0 = 1 : (L + 1) * oversamp; % 0~(L+1)*Tb范围内
c0 = s0(t0);
for i = 1 : L - 1
c0 = c0 .* s0(t0 + i * oversamp);
end

t1 = 1 : (L - 1) * oversamp; % 0~(L-1)*Tb范围内
c1 = s0(t1);
for i = 1 : L - 1
if i == 1
c1 = c1 .* s0(t1 + (i + L) * oversamp);
else
c1 = c1 .* s0(t1 + i * oversamp);
end
end

figure;
plot(c0);
hold on;
plot(c1);
