目的

熟悉数字电路实验箱：熟悉基本逻辑门电路的组合功能和分析方法.

设备

数字电路实验箱：74LS00二输入端四与非门.

内容与步骤

（一）测试逻辑电路的逻辑功能：
选用74LS00 二输入端四与非门两个，74LS00 芯片14 引脚接入+5V，74LS00

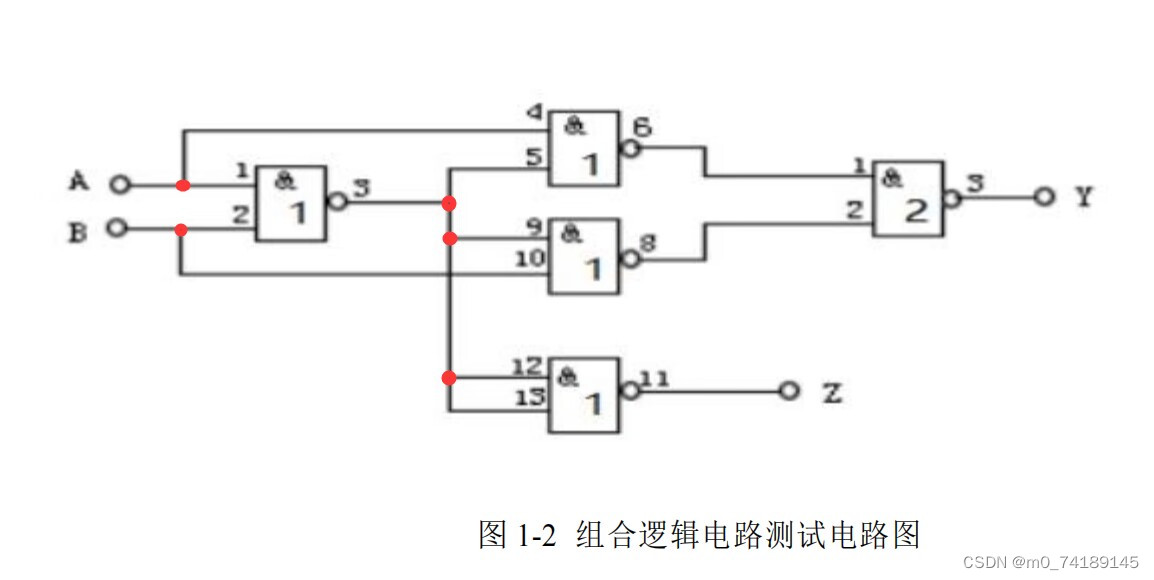

芯片7 引 脚接入地0V，并按图1-2 接线，改变A、B、C、D 的状态，观察输

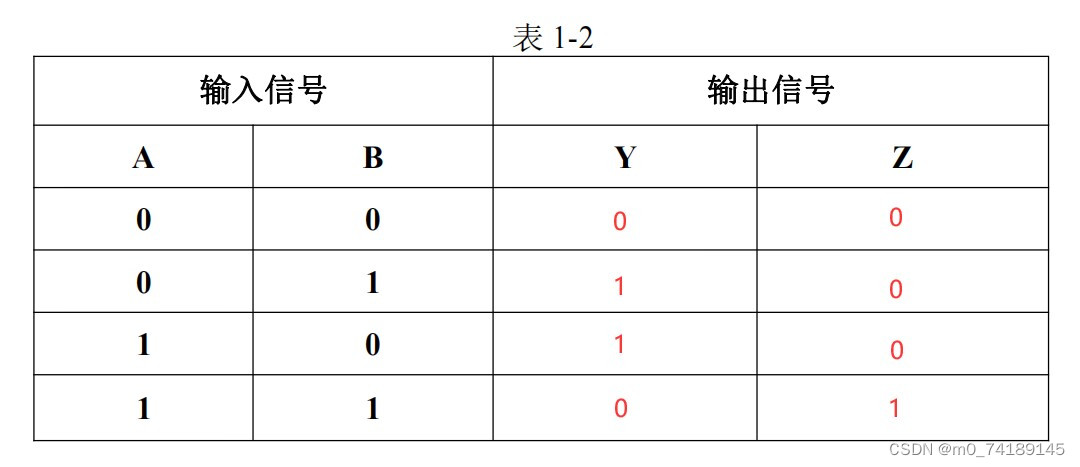

出端Y 的状态，并记录数据在表1-2。
在这里插入图片描述
在这里插入图片描述

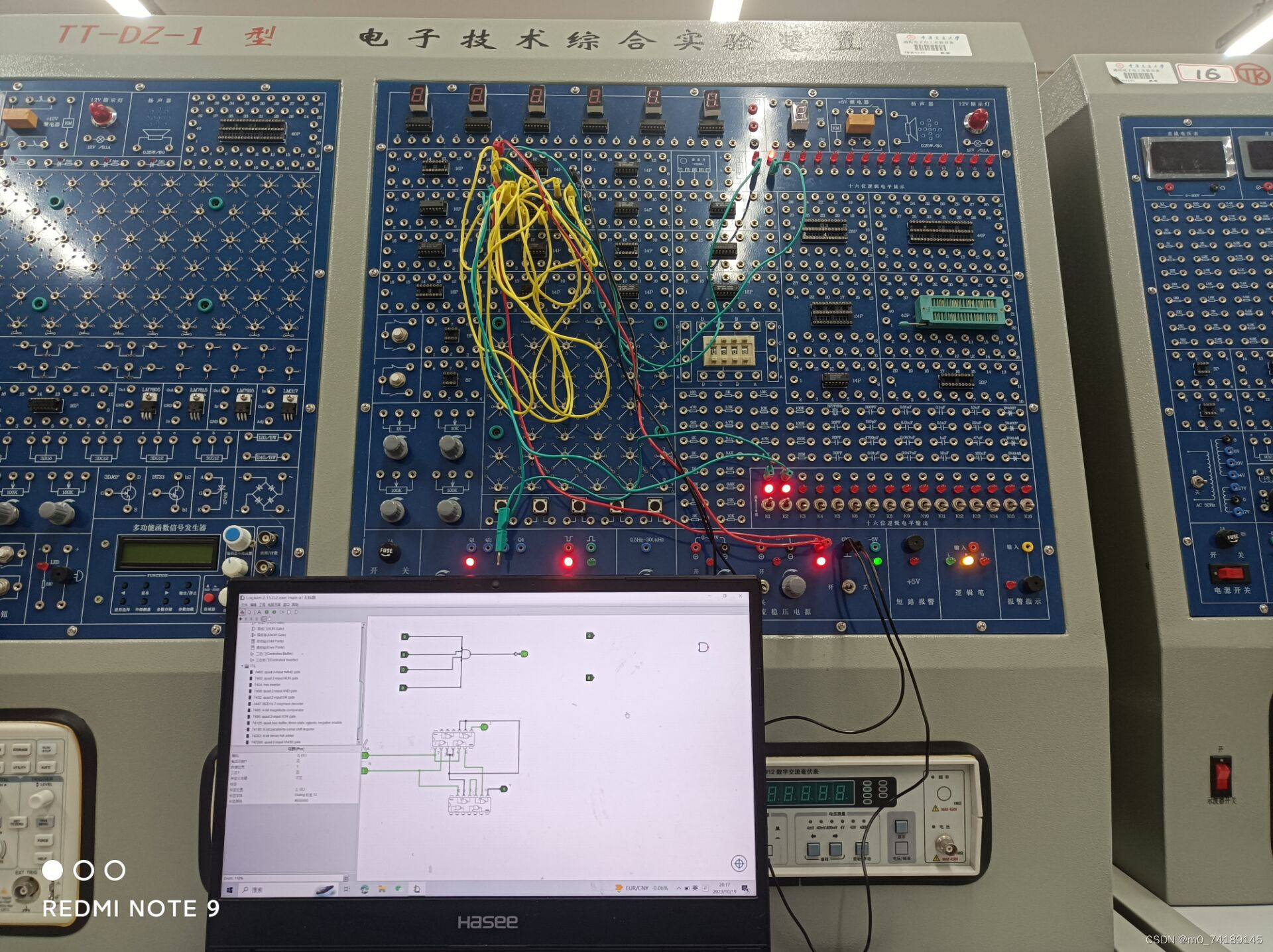

（二）在Logsim 中绘制 74LS00 子电路，用仿真完成实验

实验图如下所示：
在这里插入图片描述

总结

通过这次仿真模拟可以论证到该数字电路箱结果的真实性，让我们对知识也有充分的理解.
