Unity中关于 Mipmap

简介

关于什么是  Mipmap， 百科都有~   https://zh.wikipedia.org/zh-hans/Mipmap

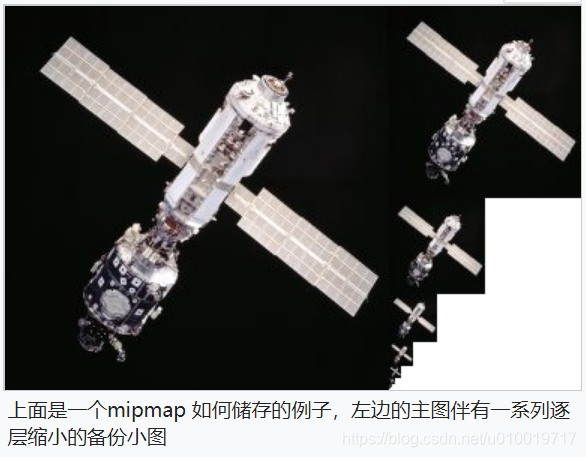

           在三维计算机图形的贴图渲染中有一个常用的技术被称为Mipmapping。为了加快渲染速度和减少图像锯齿，贴图被处理成由一系列被预先计算和优化过的图片组成的文件,这样的贴图被称为 MIP map 或者 mipmap。这个技术在三维游戏中被非常广泛的使用。  Mipmap 需要占用一定的内存空间，同时也遵循小波压缩规则（wavelet compression）

          Mipmap中每一个层级的小图都是主图的一个特定比例的缩小细节的复制品。虽然在某些必要的视角，主图仍然会被使用，来渲染完整的细节。但是当贴图被缩小或者只需要从远距离观看时，mipmap就会转换到适当的层级。事实上，在三线性过滤（trilinear filtering）起作用时，会在两个相近的层级之间切换。

          因为mipmap贴图需要被读取的像素远少于普通贴图，所以渲染的速度得到了提升。而且操作的时间减少了，因为mipmap的图片已经是做过抗锯齿处理的，从而减少了实时渲染的负担。放大和缩小也因为mipmap而变得更有效率。

           如果贴图的基本尺寸是256x256像素的话,它mipmap就会有8个层级。每个层级是上一层级的四分之一的大小，依次层级大小就是：128x128;64x64;32x32;16x16;8x8;4x4;2x2;1x1(一个像素)。例如在一个场景中，渲染贴图需要填满的空间大小是40x40像素的话，如果没有三线性过滤，那32x32 会被放大显示，或者有三线性过滤，会在64x64和32x32之间切换。最简单的生成贴图的方法就是依次做平均，当然也可以用更加高级的算法。



1、 如何在Unity Inspector面板上查看Mipmap

您可以使用勾选了“Generate Mip Maps”的Inspector 中的滑块和所选纹理来检查mipmap纹理。

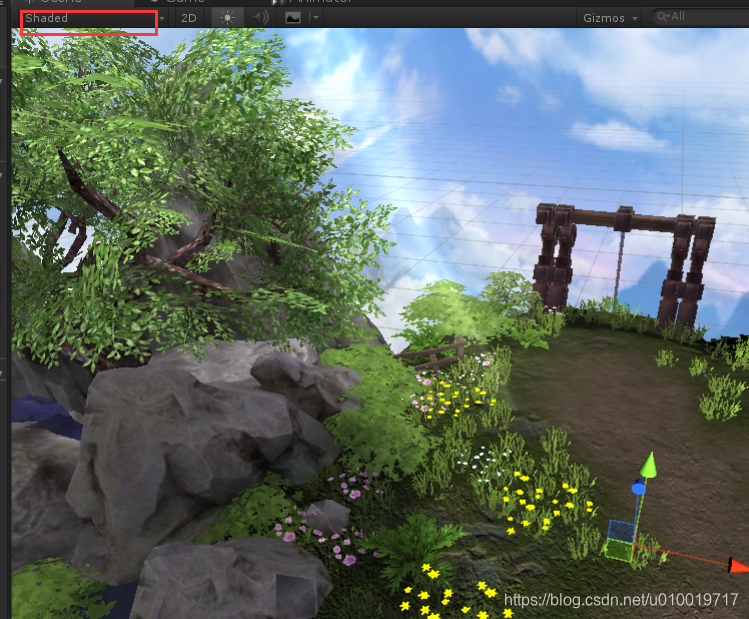

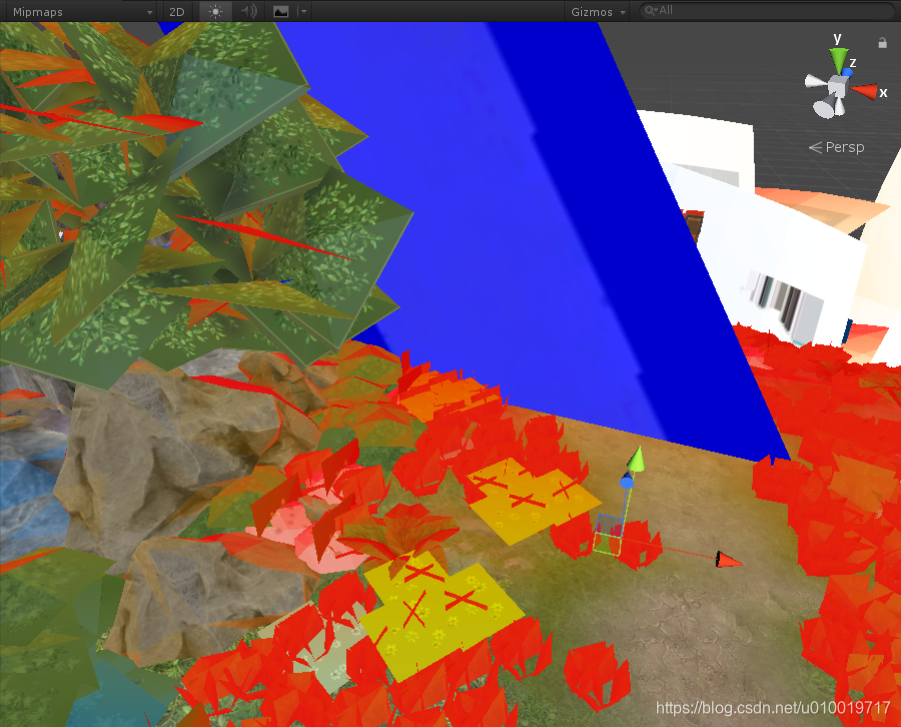

2、  如何在Scene视图中可视化mipmap级别





可视化mipmap级别

红
        高绘图密度
        纹理分辨率大于所需的
蓝色
        低绘图密度
        可以增加纹理分辨率

3、 尝试在Unity中可视化Mipmap的工作原理

https://t-tutiya.hatenablog.com/entry/20180507/1525698407

http://wiki.polycount.com/wiki/Mip_Mapping

下载  http://wiki.polycount.com/wiki/File:Mip_colors_2014_chadwick.zip   导入Unity中

他这个纹理每一个level都是定制的

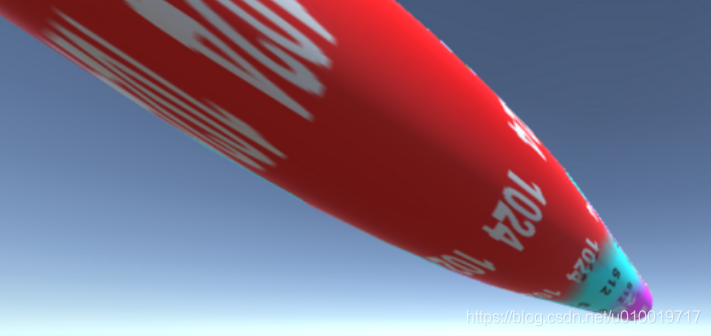

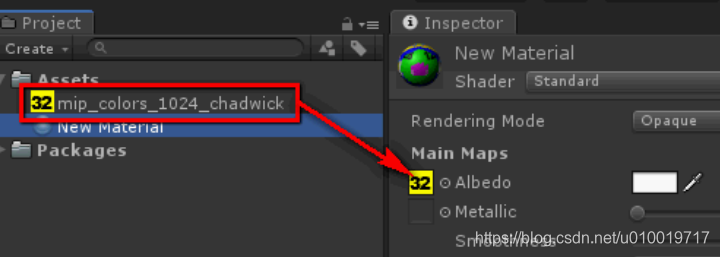

创建一个新材质，将“mip_colors_1024_chadwick.dds”设置为Albedo纹理，并将材质指定给游戏对象，以便您可以看到mipmap的工作原理。      拉伸胶囊体， 这个视角观察， 红的1024×1024是原始图像，浅蓝色（512×512）→紫（256×256）。

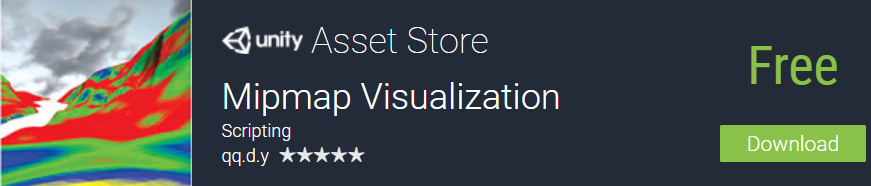

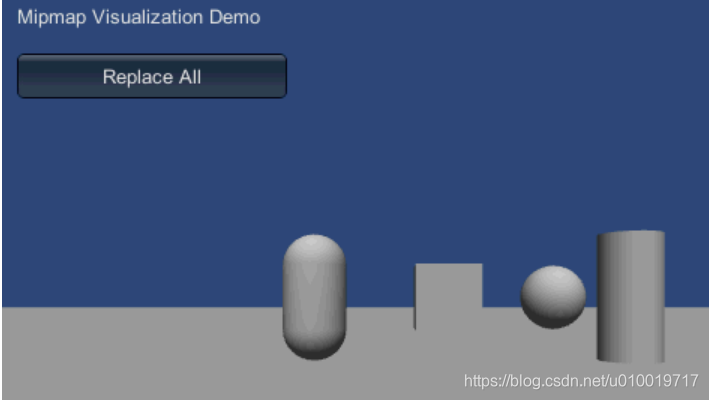

4、 可以显示mipmap的“Mipmap Visualization”简介（免费）

https://www.assetstore.unity3d.com/#!/content/40315?aid=1100l37E9

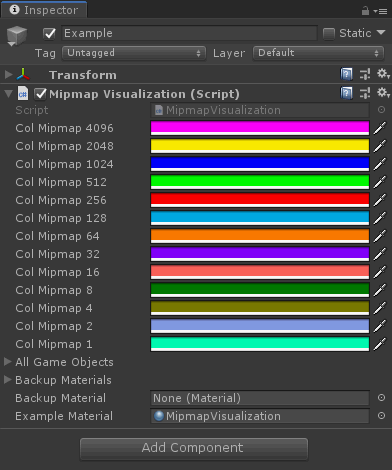

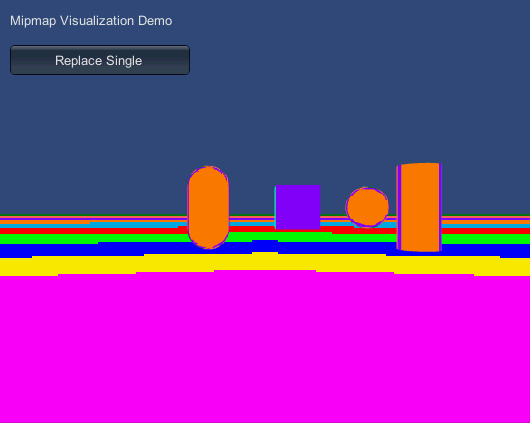

将“MipmapVisualization”附加到场景对象



5、 介绍“DebugGPU”，它可以在Game画面和Scene视图中显示mip地图级别

https://github.com/slmao/DebugGPU

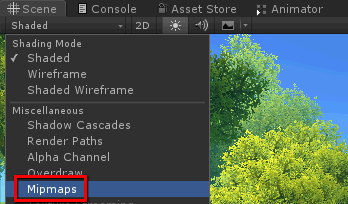

 对于Scene视图，直接使用Unity的mipmaps 模式就可以了， 但是想要在Game视图中也显示类似的效果。

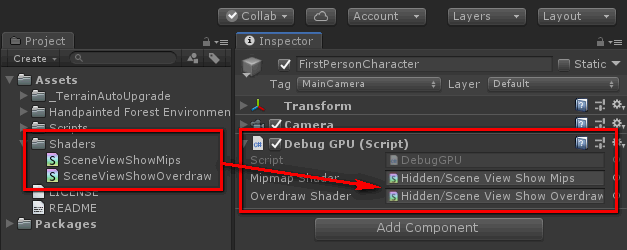

将“DebugGPU”组件附加到场景的摄像机，并将“SceneViewShowMips” 设置为“Mipmap Shader”，将“SceneViewShowOverdraw”设置为“Overdraw Shader”

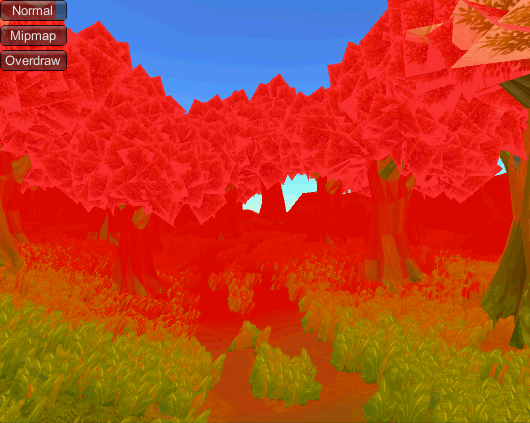

您可以在游戏运行时按“Mipmap”按钮来使用它

6、 “Unity-CustomMipMaps”简介，可以自定义mipmap纹理

https://github.com/azixMcAze/Unity-CustomMipMaps



           可以看出命名规律吧。    test 原始图片 128×128，.mi1 是64×64   .mip2 是23×32    .mip3   是16×16

在 test  资源右键   Reimport



7、生成

其实刚刚的插件已经展示了，  怎么定制每个level的内容， 比如你可以，根据距离改变颜色了，  可以根据距离改变内容

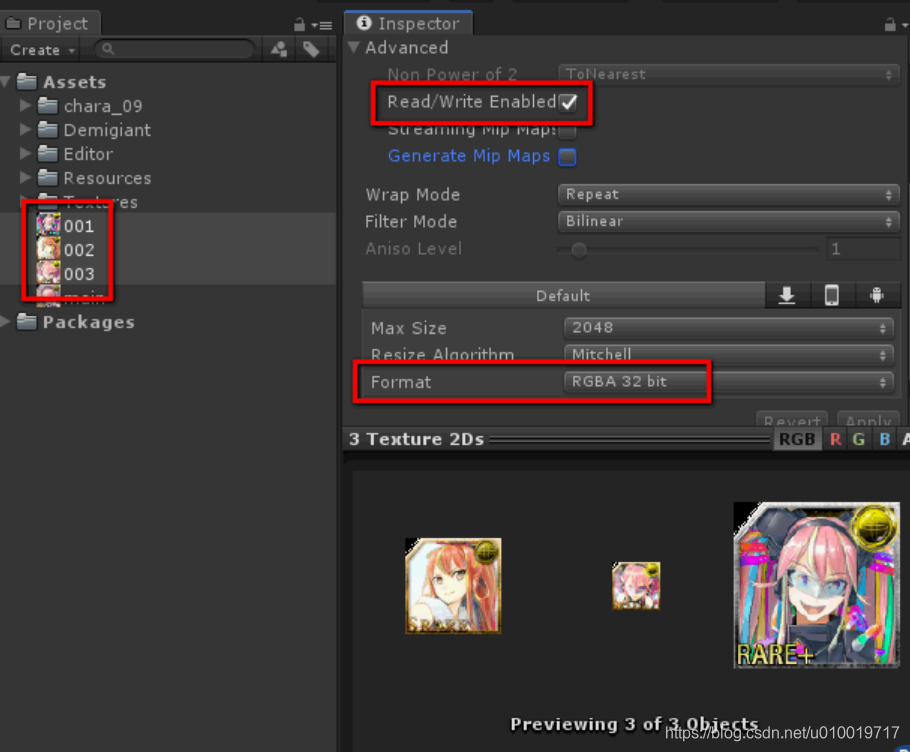

      Editor脚本，   也是需要在 主图片资源上右键   Reimport   。



using UnityEditor;
using UnityEngine;

public class Example : AssetPostprocessor
{
    // 纹理添加到Unity项目中，
    // Unity项目的纹理更改时调用
    private void OnPostprocessTexture( Texture2D texture )
    {
        // 加载要设置为mipmap纹理的纹理
        var tex1 = AssetDatabase.LoadAssetAtPath<Texture2D>( "Assets/001.png" );
        var tex2 = AssetDatabase.LoadAssetAtPath<Texture2D>( "Assets/002.png" );
        var tex3 = AssetDatabase.LoadAssetAtPath<Texture2D>( "Assets/003.png" );

        // 设置mipmap纹理
        // 您可以在第二个参数中指定mipmap级别
        texture.SetPixels( tex1.GetPixels( 0 ), 1 );
        texture.SetPixels( tex2.GetPixels( 0 ), 2 );
        texture.SetPixels( tex3.GetPixels( 0 ), 3 );

        // 应用更改
        texture.Apply( false );
    }
}

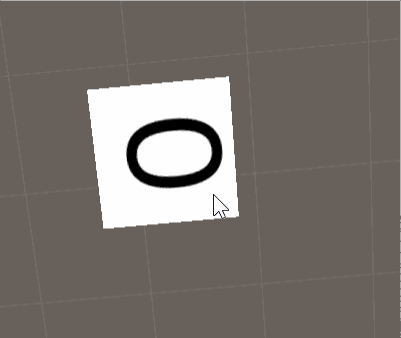

在初始状态下，当纹理达到一定距离时，纹理会明显切换，但是
通过打开“Fadeout Mip Maps”  纹理将在淡入淡出时切换



8、  如何更改纹理mipmap偏差

Mip贴图纹理偏差。   https://docs.unity3d.com/2018.3/Documentation/ScriptReference/Texture-mipMapBias.html

正偏差使纹理看起来更加模糊，而负偏差则使纹理更加锐利。请注意，使用较大的负偏压会降低性能，因此不建议使用超过-0.5的负偏压。在大多数情况下，通过使用各向异性过滤可以实现更好的纹理锐化。另请注意，mip贴图偏差不适用于MaterialPropertyBlocks，并且某些平台（例如，基于OpenGL ES）不支持自定义着色器。

方式一：

using UnityEditor;
using UnityEngine;

public sealed class Example : AssetPostprocessor
{
    private void OnPostprocessTexture( Texture2D texture )
    {
        var importer = AssetImporter.GetAtPath( assetPath ) as TextureImporter;
        importer.mipMapBias = -10;
    }
}

使用AssetPostprocessor和TextureImporter

方式二：

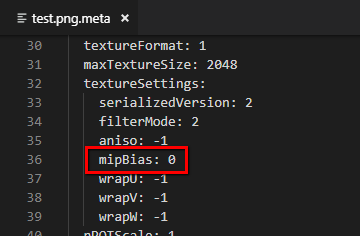

打开纹理的.meta文件并更改“mipBias”

方式三：

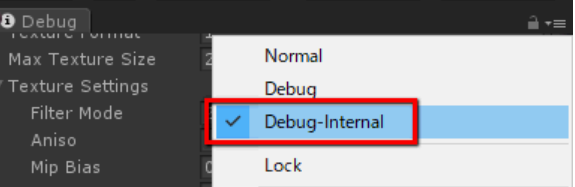

在Unity编辑器处于开发人员模式时，将Inspector的显示更改为Debug-Internal



 https://www.unity3dtips.com/unity-fix-blurry-textures-on-mipmap/

在远处查看对象时的模糊纹理是由mipmap引起的。但是，如果没有mipmap，对象可能会在视觉上更糟糕，并且对于渲染性能而言会更糟。
本指南介绍如何控制Unity纹理mipmap的模糊性，而无需完全禁用mipmap。

在纹理导入设置上启用时，mipmap是在远离相机渲染纹理时使用的较小版本的纹理。这使得距离中的纹理看起来更平滑，并且还可以提高渲染性能，从而为GPU渲染更小的纹理。

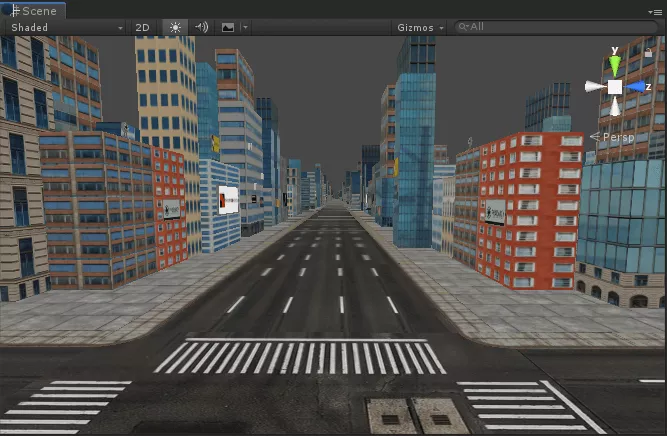

 此示例显示启用了mipmap的高分辨率纹理; 在远处，它们变得过于模糊，使得纹理看起来远离相机的低质量。

 如果没有mipmap，相同的示例场景会变得非常混乱。抗锯齿将有助于现场，但由于抗锯齿的高性能成本，不应该依赖。

调整mipmap以找到中间点

Unity有一个隐藏的未曝光值，称为mipmap bias，它允许调整纹理导入设置，以便在过度模糊和严重混叠之间找到一个很好的中点。     但是，要修改此值，您需要使用编辑器脚本或将Unity置于开发人员模式以公开检查器内部调试模式。

使用开发人员模式更改纹理导入mipmap偏差
启用内部开发人员模式后，您可以从检查器访问内部调试模式。这些步骤显示了如何更改纹理导入器的mipmap偏差。

①选择要调整mipmap设置的纹理。
在项目窗口中选择纹理。

②在检查器窗口中，从汉堡菜单中选择internal-debug。
“汉堡包菜单”是检查员窗口右上角的3行。

③查找并展开纹理设置可折叠部分。

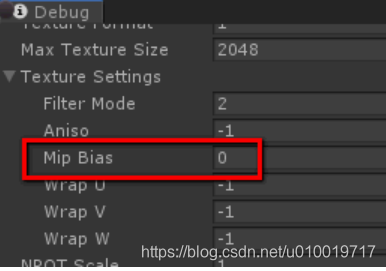

④调整mip偏差值。
较高的值使纹理变得模糊，而较低的值使纹理更清晰。

Unity建议不要使用低于-0.5的值，因为它会降低渲染性能。这似乎强烈基于使用情况，因此如果低于-0.5的值可以提供更好的结果，最好在低端设备上尝试不同的设置。

⑤重新导入纹理以应用更改。
必须重新导入纹理才能使用新的mip偏差值重新生成mipmap。
