摘要: 本文详细阐述了二进制相移键控(BPSK)系统的MATLAB仿真建模及性能评估过程。通过构建发射机和接收机模型，模拟了BPSK信号在加性高斯白噪声(AWGN)信道下的传输，并对不同信噪比下的误码率(BER)进行了分析和比较。结果表明，仿真结果与理论BER曲线相符，验证了模型的有效性，并为实际BPSK系统的设计和优化提供了参考。

关键词: 二进制相移键控(BPSK)，误码率(BER)，信噪比(SNR)，MATLAB仿真，AWGN信道

1. 引言

二进制相移键控(Binary Phase Shift Keying, BPSK)是最简单的数字相位调制技术，它利用载波信号的相位变化来表示二进制信息“0”和“1”。由于其实现简单、性能可靠，BPSK广泛应用于各种通信系统中。本文将对BPSK系统进行建模和仿真，并通过分析不同信噪比(Signal-to-Noise Ratio, SNR)下的误码率(Bit Error Rate, BER)来评估其性能。

2. BPSK系统模型

BPSK系统主要由发射机和接收机两部分组成。

2.1 发射机:

发射机首先将输入的二进制比特流映射到载波信号的两个相位上。通常，“0”比特对应于载波相位为0°，而“1”比特对应于载波相位为180°。这可以通过将比特流转换为+1和-1的符号序列，再与载波余弦信号相乘来实现。其数学表达式为：

s(t) = A d(t) cos(2πfct)

其中，A为载波幅度，d(t)为+1或-1的符号序列，fc为载波频率。

2.2 接收机:

接收机接收到的信号包含有用信号和噪声。为了恢复原始比特流，接收机首先将接收信号与本地载波信号相乘，然后通过低通滤波器（积分器）去除高频成分，最后通过门限检测器将滤波器输出转换为二进制比特流。

r(t) = s(t) + n(t)

其中，r(t)为接收信号，n(t)为加性高斯白噪声。

3. MATLAB仿真模型

本文采用MATLAB对BPSK系统进行仿真，主要包括以下两个模型：

3.1 模型1: BPSK收发系统仿真

该模型模拟了完整的BPSK收发系统，包括随机比特序列生成、BPSK调制、AWGN信道建模、BPSK解调以及误比特计数。通过观察输入和输出波形，可以直观地理解BPSK系统的运作过程。

3.2 模型2: BPSK系统BER与SNR曲线仿真

该模型主要用于评估不同信噪比下BPSK系统的误码率。模型生成不同长度的随机比特序列，并对不同SNR值下的BER进行计算和绘制。由于本评估主要关注信道影响（由AWGN建模），因此没有模拟调制信号到较高频率，再回到基带的转换过程，从而加快了仿真速度。

4. 仿真结果与分析

基于上述两个模型，进行了大量的仿真实验，并得到了以下结果：

(1) 模型1的结果: 仿真结果生成了输入比特序列和输出比特序列的波形图，以及经过AWGN信道后的接收信号波形图，直观地展现了BPSK调制、传输和解调的过程。 通过对比输入和输出波形，可以观察到噪声对信号的影响，以及不同信噪比下解调性能的差异。

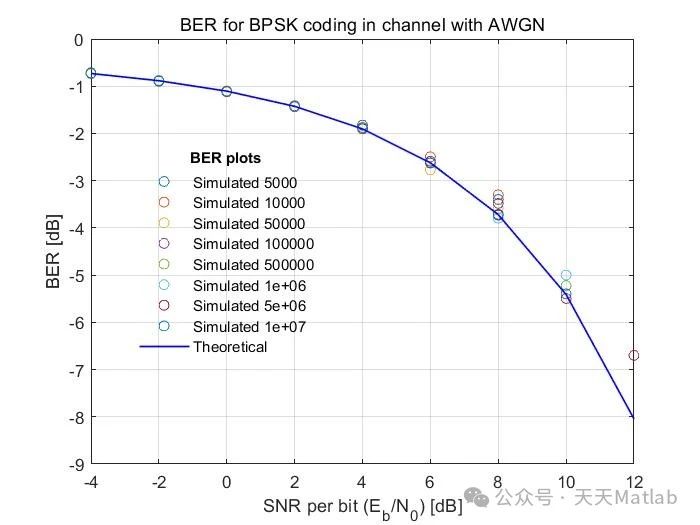

(2) 模型2的结果: 仿真结果生成了BER与SNR的关系曲线图。结果表明，随着SNR的增加，BER呈指数下降趋势。这与理论分析结果相符：在AWGN信道下，BPSK系统的理论BER为：

BER = 0.5 erfc(√(SNR))

其中，erfc()为互补误差函数。 仿真结果中不同比特数的模拟（例如，5000, 10000, 50000等）也验证了在较高的SNR下，随着比特数的增加，BER的估计更加准确。 低SNR下的BER值略有波动，这主要是由于随机噪声的影响。

5. 结论

本文通过MATLAB仿真，对BPSK系统进行了建模和性能评估。仿真结果验证了理论分析，证明了所建立的模型的有效性和准确性。 模型2的BER与SNR曲线图清晰地展示了BPSK系统的性能受信噪比的影响，为系统设计和参数选择提供了重要的参考依据。 未来工作可以考虑更复杂的信道模型，例如瑞利衰落信道，以及更高级的调制技术，以进一步完善BPSK系统的研究。

📣 部分代码

        subplot(4,1,1); stem(sig1);

        xlabel('Bits'); ylabel('Logical values'); title('Input data bits');

        axis([0, length(sig1), -0.5, 1.5]);

        % Plot 2

        subplot(4,1,2); plot(time, sig2, 'LineWidth',2); grid on;

        xlabel('Time'); ylabel('Amplitude'); title('Coded signal');

        maxTime=max(time);

        maxAmp=max(sig2);

        minAmp=min(sig2);

        axis([0,maxTime,minAmp-0.5,maxAmp+0.5]);

        % Plot 3

        subplot(4,1,3); plot(time, sig3, 'LineWidth',2.5); grid on;

        xlabel('Time'); ylabel('Amplitude'); title('Modulated signal');

        maxTime=max(time);

        maxAmp=max(sig3);

        minAmp=min(sig3);

        axis([0,maxTime,minAmp-0.5,maxAmp+0.5]);

        % Plot 4

        subplot(4,1,4); plot(time, sig4, 'LineWidth',2); grid on;

        xlabel('Time'); ylabel('Amplitude'); title('White Gaussian noise');

        maxTime=max(time);

        maxAmp=max(sig4);

        minAmp=min(sig4);

        axis([0,maxTime,minAmp-0.5,maxAmp+0.5]);

    elseif(contains(sel_fig, 'Output Signals'))

        figure('Name',sel_fig,'NumberTitle','off');

        % Plot 1

        subplot(4,1,1); plot(time, sig1, 'LineWidth',2); grid on;

        xlabel('Time'); ylabel('Amplitude'); title('Receiver RX');

        maxTime=max(time);

        maxAmp=max(sig1);

        minAmp=min(sig1);

        axis([0,maxTime,minAmp-1,maxAmp+1]);

        % Plot 2

        subplot(4,1,2); plot(time, sig2, 'LineWidth',2); grid on;

        xlabel('Time'); ylabel('Amplitude'); title('RX F.Multiplier output');

        maxTime=max(time);

        maxAmp=max(sig2);

        minAmp=min(sig2);

        axis([0,maxTime,minAmp-1,maxAmp+1]);

        % Plot 3

        subplot(4,1,3); stem(sig3, 'MarkerFaceColor',[0.4,0.4,1]);

        grid on; xlabel('Bits'); ylabel('Amplitude'); title('Integrator output');

        minAmp=min(sig3);

        maxAmp=max(sig3);

        axis([0, length(sig3), minAmp*1.5, maxAmp*1.5]);

        % Plot 4

        subplot(4,1,4); stem(sig4);

        xlabel('Bits'); ylabel('Logical values'); title('Received data bits');

        axis([0, length(sig4), -0.5, 1.5]);

    end

end

⛳️ 运行结果
