🔥 内容介绍
近年来，模型预测控制 (MPC) 因其能够有效处理约束条件和多变量系统而备受关注。然而，传统MPC方法通常依赖于精确的系统模型，这在许多实际应用中难以获得。针对这一挑战，本文对一种新近发展的，仅依赖于测量数据而无需显式系统模型的MPC框架进行全面综述和实践性探讨。该方法基于行为系统理论，利用单一测量的输入输出轨迹进行隐式系统参数化，并保证了对未知线性时不变 (LTI) 系统的闭环稳定性，即使数据受到噪声影响。此外，我们扩展了该MPC框架，使其能够通过连续更新数据驱动的系统表示来控制未知非线性系统。最后，通过仿真和实验，以非线性四罐系统为例，论证了该方法的简洁性和实用性。
一、引言
模型预测控制 (MPC) 作为一种先进的控制策略，在过程工业、机器人技术和航空航天等领域得到了广泛应用。其核心思想是基于预测模型，在有限时域内优化控制序列，以最小化预设的性能指标，并同时满足系统的约束条件。然而，传统MPC方法的有效性严重依赖于精确的系统模型。在许多实际应用中，获取精确的系统模型既困难又耗时，甚至根本无法实现。例如，复杂的工业过程、非线性系统以及具有不确定性和扰动的系统等，其建模难度极大。因此，发展能够在缺乏精确模型的情况下有效控制未知系统的MPC方法至关重要。
本文关注一种基于数据驱动的MPC方法，它摆脱了对精确系统模型的依赖，仅利用系统输入输出数据便能实现有效的闭环控制。该方法的核心在于利用行为系统理论进行隐式系统参数化，并结合鲁棒的MPC算法，保证闭环稳定性和良好的控制性能。相比于传统的基于物理建模的方法，数据驱动的方法具有以下优势：建模过程更加简便快捷，能够有效处理复杂和未知的系统，且具有较强的适应性，能够应对系统参数变化和扰动。
二、基于行为系统理论的隐式系统参数化
行为系统理论提供了一种从输入输出数据直接推断系统行为的框架，无需对系统的内部机制进行假设。本文采用的方法基于单一测量的输入输出轨迹，通过最小二乘法或其他优化算法，估计系统在特定状态空间下的参数矩阵。对于线性时不变 (LTI) 系统，该参数矩阵能够完全描述系统的动态特性。具体的参数化方法可以根据系统的阶数和数据的噪声水平进行选择，例如，可以采用正则化技术来提高参数估计的鲁棒性。
对于非线性系统，我们采用一种基于滑动窗口的递增数据策略。随着新的测量数据的不断加入，系统参数矩阵会根据新的数据进行在线更新。这种动态更新机制能够使控制策略适应系统参数的变化和非线性特性。更新策略可以选择基于递归最小二乘法或其他在线学习算法，以平衡计算效率和参数估计精度。
三、鲁棒模型预测控制算法
基于估计的系统参数矩阵，我们设计了一个鲁棒的模型预测控制算法。考虑到数据噪声和系统建模误差的影响，我们采用了一种基于约束二次规划 (QP) 的优化方法，以最小化预测误差并保证闭环稳定性。在优化过程中，我们考虑了控制输入的约束条件以及状态变量的约束条件，以保证系统的安全性和可靠性。
对于LTI系统，我们可以利用已有的鲁棒MPC理论框架，例如基于tube-based MPC或min-max MPC的方法，来保证闭环稳定性。对于非线性系统，则需要采用更高级的优化算法，例如非线性规划算法或多目标优化算法，来处理非线性约束和复杂的性能指标。
四、非线性四罐系统仿真与实验验证
为了验证所提出方法的有效性，我们以一个非线性四罐系统作为案例进行仿真和实验研究。四罐系统是一个经典的非线性系统，其动态特性复杂，难以精确建模。我们首先利用仿真数据进行算法验证，比较了不同参数设置和控制策略下的控制效果，并分析了算法的鲁棒性和收敛性。随后，我们进行了实际实验，将提出的数据驱动MPC方法应用于真实的四罐系统，并与传统的基于物理模型的MPC方法进行了对比。实验结果表明，我们的数据驱动MPC方法能够有效地控制非线性四罐系统，且控制性能与传统的基于物理模型的MPC方法相当，甚至在某些情况下表现更好。这充分证明了该方法的实用性和优越性。
五、结论与未来展望
本文对一种基于数据驱动的模型预测控制框架进行了全面综述和实践性探讨。该方法利用行为系统理论进行隐式系统参数化，并结合鲁棒的MPC算法，实现了对未知LTI和非线性系统的有效控制。通过非线性四罐系统的仿真和实验验证，证明了该方法的简洁性、实用性和鲁棒性。
未来的研究方向包括：进一步提高算法的计算效率，以适应更高维度的系统和更快的采样率；探索更先进的在线学习算法，以提高系统参数估计的精度和速度；研究该方法在其他复杂系统中的应用，例如机器人控制、电力系统控制等；以及结合深度学习技术，进一步提升数据驱动的模型预测控制框架的性能和适应性。 总之，基于数据驱动的MPC方法为解决未知系统控制问题提供了一种有效途径，具有广阔的应用前景。
📣 部分代码
%% Required input variables
% Validation
validQ = @(x) (check_positiv_semi_definit(x));
validR = @(x) (check_positiv_semi_definit(x));
validn = @(x) (x>0);
validL = @(x) (x>0);
% Add variables
addRequired(pars,'u_d'); % Input trajectory
addRequired(pars,'y_d'); % Output trajectory
addRequired(pars,'Q',validQ); % Cost matrix Q
addRequired(pars,'R',validR); % Cost matrix R
addRequired(pars,'n',validn); % Upperbound on system order
addRequired(pars,'L',validL); % Prediction horizon
%% Optional input variables
% Artificial setpoints
defaultU_s = zeros(1,size(u_d,2));
defaultY_s = zeros(1,size(y_d,2));
validU_s = @(x) (size(x,1) == 1 && size(x,2) == size(u_d,2));
validY_s = @(x) (size(x,1) == 1 && size(x,2) == size(y_d,2));
addOptional(pars,'u_s',defaultU_s,validU_s);
addOptional(pars,'y_s',defaultY_s,validY_s);
% Constraint sets
defaultG_u = zeros(0,size(u_d,2));
defaultG_y = zeros(0,size(y_d,2));
defaultg_u = zeros(0,1);
defaultg_y = zeros(0,1);
validG_u = @(x) (size(x,2) == size(u_d,2));
validG_y = @(x) (size(x,2) == size(y_d,2));
validg_u = @(x) (size(x,2) == 1);
validg_y = @(x) (size(x,2) == 1);
addOptional(pars,'G_mat_u',defaultG_u,validG_u);
addOptional(pars,'G_mat_y',defaultG_y,validG_y);
addOptional(pars,'g_vec_u',defaultg_u,validg_u);
addOptional(pars,'g_vec_y',defaultg_y,validg_y);
% Regularization parameters
default_lambda_alpha = 1;
default_lambda_sigma = 1;
default_epsilon = 1;
default_ctrl_mode = "nominal";
valid_lambda_alpha = @(x) (x>0);
valid_lambda_sigma = @(x) (x>0);
valid_epsilon = @(x) (x>0);
valid_ctrl_mode = @(x) ismember(x, ["nominal", "robust", "nonlinear"]);
addOptional(pars,'lambda_alpha',default_lambda_alpha,valid_lambda_alpha);
addOptional(pars,'lambda_sigma',default_lambda_sigma,valid_lambda_sigma);
addOptional(pars,'epsilon',default_epsilon,valid_epsilon);
addOptional(pars,'ctrl_mode',default_ctrl_mode,valid_ctrl_mode);
% Target setpoint
defaultY_target = zeros(1,size(y_d,2));
validY_target = @(x) (size(x,1) == 1 && size(x,2) == size(y_d,2));
addOptional(pars,'y_target',defaultY_target,validY_target);
parse(pars,u_d,y_d,Q,R,n,L,vgr{:});
u_d = pars.Results.u_d;
y_d = pars.Results.y_d;
Q = pars.Results.Q;
R = pars.Results.R;
n = pars.Results.n;
L = pars.Results.L;
u_s = pars.Results.u_s;
y_s = pars.Results.y_s;
G_u = pars.Results.G_mat_u;
G_y = pars.Results.G_mat_y;
g_u = pars.Results.g_vec_u;
g_y = pars.Results.g_vec_y;
lambda_alpha = pars.Results.lambda_alpha;
lambda_sigma = pars.Results.lambda_sigma;
epsilon = pars.Results.epsilon;
ctrl_mode = pars.Results.ctrl_mode;
[N_u, m] = size(u_d);
[N_y, p] = size(y_d);
% Check Condidition matricies and vectors G_u, G_y, g_u, g_y
if((size(G_u,1)~=size(g_u,1))||(size(G_y,1)~=size(g_y,1)))
error("Sizes of Conndtion Matrix G and vector g do not fit")
end
% Check size of cost matrices
if ~isequal(size(Q), [p p])
error("Size of costmatrix Q is not correct")
end
if ~isequal(size(R), [m m])
error("Size of costmatrix R is not correct")
end
% Check that input and output length are the same
if ~(N_u == N_y)
error("Input and output trajectory length don't fit")
end
N = N_u;
alpha_dim = N+1-L-n;
sigma_dim = p*n;
% Check required data length
if ~(N >= (m+1)*L-1)
error("Lower bound on required data length N not full filled")
end
%warn for G_y and robustness
if(ismember(ctrl_mode, ["robust", "nonlinear"]) && size(G_y,1)>0)
warning("Solving optimazation problem is not guaranteed to work with robust-control and output-constrains.");
end

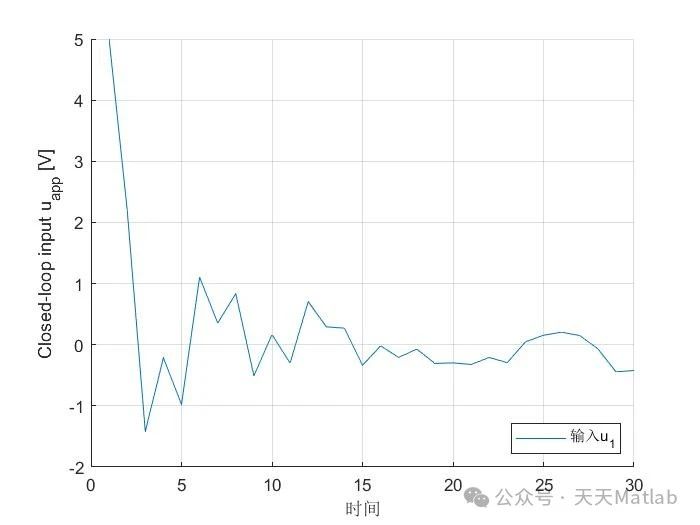

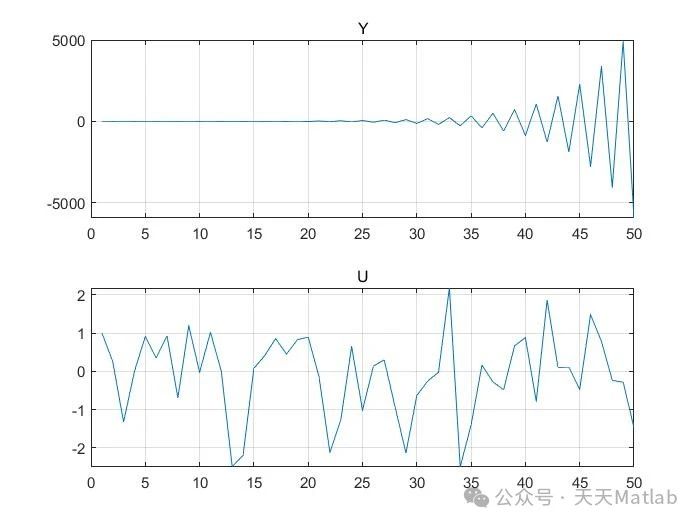

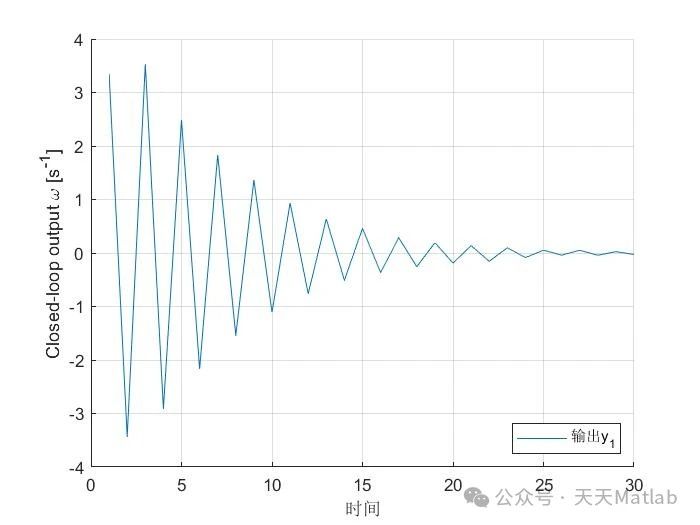

⛳️ 运行结果
🔗 参考文献
[1] Berberich, Julian , et al. "Data-driven model predictive control: closed-loop guarantees and experimental results." (2021).
