永磁同步电机(Permanent Magnet Synchronous Motor, PMSM)因其效率高、功率密度大、转矩惯量比小等优点，在工业自动化、电动汽车、航空航天等领域得到了广泛应用。然而，PMSM本身具有非线性、强耦合等特性，对控制策略提出了更高的要求。电流预测控制(Model Predictive Current Control, MPCC)作为一种先进的控制方法，以其优异的动态性能、易于处理多目标优化问题以及对电机参数变化具有一定的鲁棒性等优点，近年来受到了研究人员的广泛关注。本文将探讨基于Simulink平台的永磁同步电机电流预测控制仿真模型的设计与分析，旨在为PMSM控制系统的研究和开发提供参考。

一、电流预测控制的基本原理

电流预测控制的核心思想是利用电机的数学模型预测电机在不同电压矢量作用下的未来电流值，并根据设定的代价函数，选择能够使代价函数最小化的电压矢量作用于电机。与传统的矢量控制或直接转矩控制方法相比，MPCC无需复杂的调制过程，能够直接输出最优的开关信号，从而实现对电机电流的精确控制。

MPCC控制系统通常包含以下几个关键环节：

电机模型建立: 建立准确的PMSM数学模型是MPCC的基础。常用的模型包括基于αβ坐标系下的电压方程和磁链方程，以及机械运动方程。这些方程描述了电机电压、电流、磁链和转速之间的关系。
系统状态预测: 利用建立的电机模型和当前的电机状态（例如电流、转速、转子位置），预测不同电压矢量作用下电机未来几个采样周期的电流值。预测的准确性直接影响到控制性能。
代价函数设计: 代价函数是MPCC的核心，它用于衡量预测电流与参考电流之间的偏差。代价函数通常包含电流跟踪误差项和一些约束条件项，例如电压变化率限制、开关频率限制等。
电压矢量选择: 根据代价函数计算结果，选择能够使代价函数最小化的电压矢量作用于电机。常用的选择方法包括穷举法和优化算法。

二、Simulink仿真模型的设计

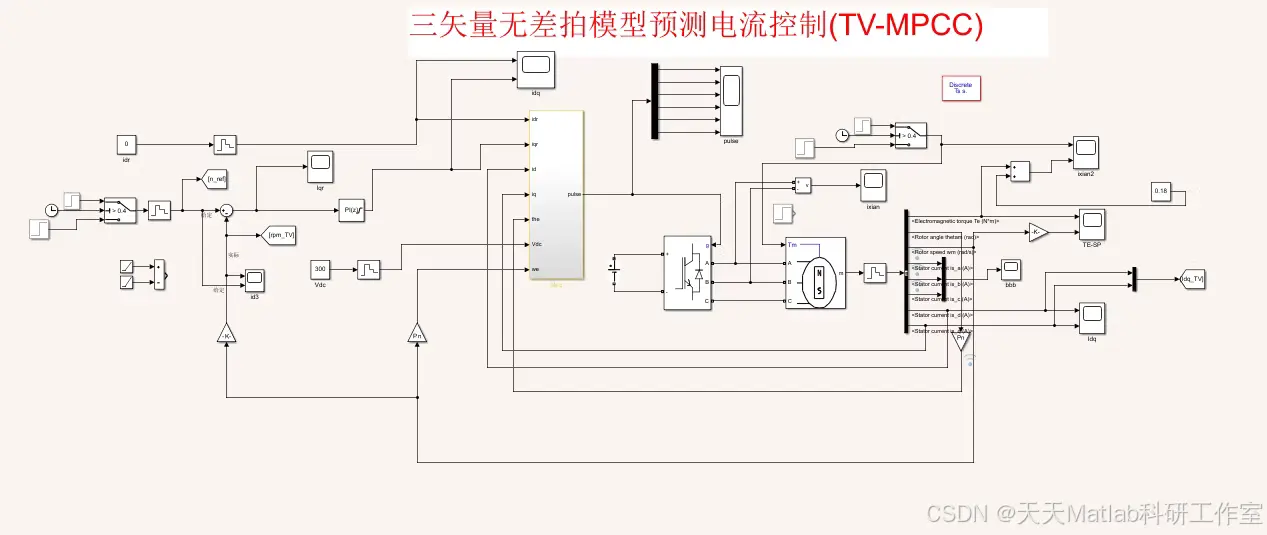

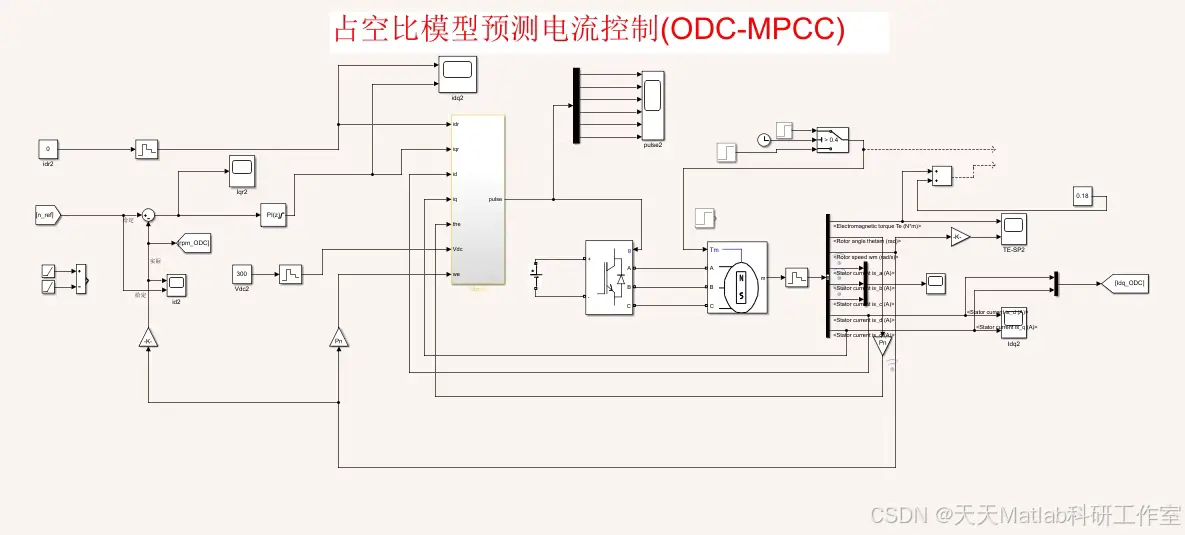

基于Simulink平台构建永磁同步电机电流预测控制仿真模型，需要合理地组织各个功能模块，并进行参数设置和模型调试。以下是仿真模型设计的主要步骤：

PMSM模型搭建: 使用Simulink的电力系统工具箱或其他自定义模块搭建PMSM模型。模型应包含电机的电压方程、磁链方程和机械运动方程，并能准确地模拟电机的电气和机械特性。关键参数如定子电阻、直轴和交轴电感、永磁体磁链等需根据实际电机参数进行设置。
参考电流生成模块: 该模块负责生成电机的参考电流。参考电流的生成方法通常基于速度环或转矩环的输出，并经过坐标变换得到αβ坐标系下的参考电流值。
系统状态估计模块: 该模块用于估计电机的当前状态，包括电流、转速、转子位置等。通常使用电流传感器、速度传感器和位置传感器获取这些信息。考虑到实际应用中传感器噪声的影响，可以在该模块中加入滤波器进行滤波处理。
电压矢量生成模块: 该模块负责生成所有可能的电压矢量。对于三相逆变器，共有8个电压矢量（6个有源矢量和2个零矢量）。
电流预测模块: 该模块是MPCC的核心模块，它利用电机模型和当前的电机状态，预测不同电压矢量作用下电机未来几个采样周期的电流值。常用的预测方法包括欧拉法和龙格库塔法。预测步长和预测长度的设置对控制性能有重要影响。
代价函数计算模块: 该模块根据设定的代价函数，计算每个电压矢量对应的代价函数值。代价函数通常包含电流跟踪误差项和一些约束条件项。权重的设置对控制性能有显著影响，需要根据实际情况进行调整。
电压矢量选择模块: 该模块根据代价函数计算结果，选择能够使代价函数最小化的电压矢量作用于电机。通常使用“最小选择器”模块实现。
SVPWM（可选）或直接开关信号生成模块: 在传统的矢量控制中，需要使用SVPWM（Space Vector Pulse Width Modulation，空间矢量脉宽调制）技术将选择的电压矢量转换为开关信号。然而，MPCC可以直接输出最优的开关信号，从而省去了SVPWM模块。
