Modelsim：从入门到熟悉的踩坑和问题总结

---

前言

一些modelsim的使用问题，这些问题是学习和熟悉Modelsim环境的重大障碍，有时在开发过程中，处理这些问题会浪费大量时间，同时提升开发周期。故将这些问题补充与本文中，方便查找。很多也是我个人的踩坑记录。

---

一、窗口信号路径隐藏

可以通过以下步骤设置，默认是没有隐藏的：

• 点击Tools — Window preference。
• 将display signal path的数值改写成1，即可完成设置。


另外一种方法：点击该页面左下角的灰色原点即可隐藏路径名。但该法不能实现一劳永逸的目的，每次打开想隐藏都需要点下。

二、界面说明

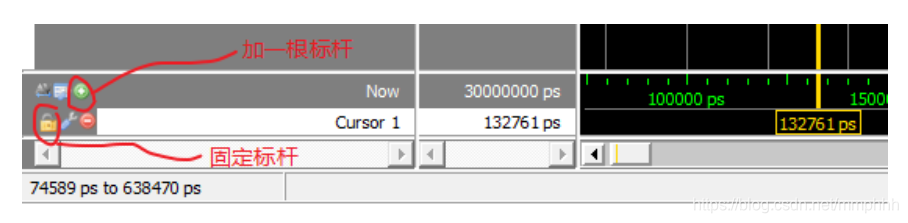

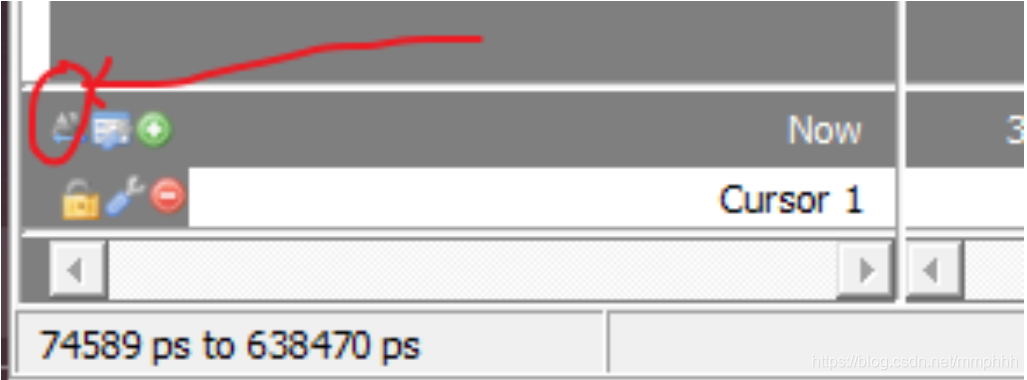

最好每次仿真启动后，都重置下，不然起始时间段可能没有信号显示。

三、波形窗口的快捷键

关于鼠标：

• Ctrl + 鼠标左键 + 从左上向右下拖拉：放大（选中区域）
• Ctrl + 鼠标左键 + 从左下向右上拖拉：缩小（基本全局）
• Ctrl + 鼠标左键 + 从右下向左上拖拉：缩放至满屏
• 鼠标左键拖拉：可直接移动最近的光标
• Ctrl + 鼠标左键 + 在滚动条上点击：滚动至顶部或底部（竖直滚动条上）、左端或右端（水平滚动条上）

关于键盘：

• C/c：当前光标居中并放大
• I/i/+：(Zoom in)放大
• O/o/-：(Zoom out)缩小
• F/f：(Zoom full)缩放至满屏
• L/l：(Zoom last)缩放为上次
• R/r：(Zoom range)缩放范围
• 方向键：上下左右滚动（以行为单位）
• 翻页键：上下滚动（以页为单位）
• Ctrl + 左右方向键：左右滚动（以页为单位）
• Tab：向前（右）查找下一个跳变沿（对应着选中的信号）
• Shift + Tab：向后（左）查找下一个跳变沿
• Ctrl + f：打开查找对话框

四、主窗口和源代码窗口的快捷键

很多快捷键，也可以使用Windows中的快捷键操作，就不列出来了，一些列出一些可能用到的：

• Ctrl + f：查找
• F3：查找下一个
• F9：运行仿真
• F10：继续执行仿真
• F11：单步执行（进入）
• F12：单步执行（跳过）

五、波形窗口颜色设置

Modelsim波形默认在黑色背景中显示绿色波形。看起来很吃力，为且制作文档时的，这种颜色打印效果并不好。为此，参考网上教程设置了下，结果非常的好。

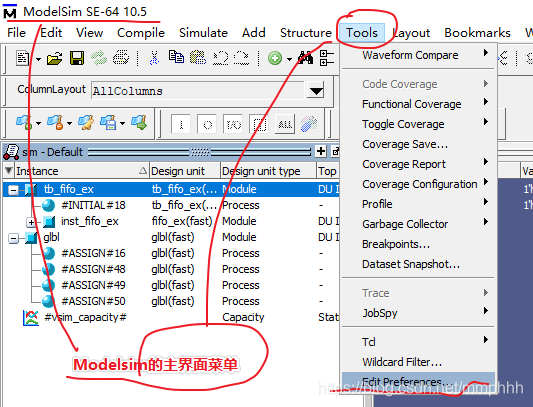

• 点击【Tools】->【Edit Preferences】菜单打开配置窗口。

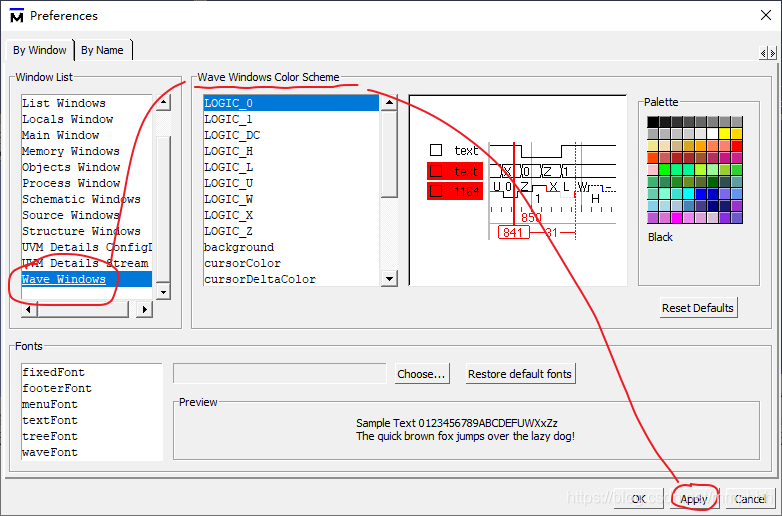

  在左侧的Window List中选中Wave Windows选项，然后在中间的Wave Windows Color Scheme中选择一个需要修改颜色的位置，然后点击右侧的调色板中的对应颜色即可。

  设置波形背景窗口为白色：waveBackground -> 白色
  设置左侧信号名称背景窗口为白色：Background -> 白色
  设置左侧信号名称文字颜色为黑色：foreground -> 黑色
  设置时间指示颜色为黑色：timeColor–>黑色
  设置向量（多位宽信号）波形颜色为黑色：vectorColor -> 黑色
  设置所有逻辑波形（单bit信号）颜色为黑色：LOGIC_0和LOGIC_0 ->黑色
  设置波形中显示的文字颜色为黑色：textColor -> 黑色
  设置竖格颜色为灰色（GRAY70）：gridColoR –>灰色
  设置左侧信号栏信号被选中时的框颜色：selectBackground –>红色
  设置左侧信号栏信号被选中时的字体颜色：selectForeground –>黑色
  设置移动轴的颜色：cursorColor –>红色

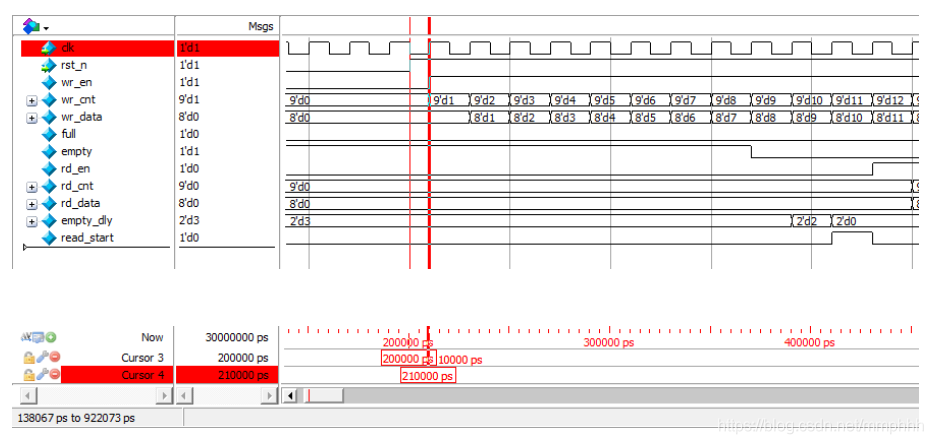

下图为本人配置好的波形窗口，看着还是很舒服的：

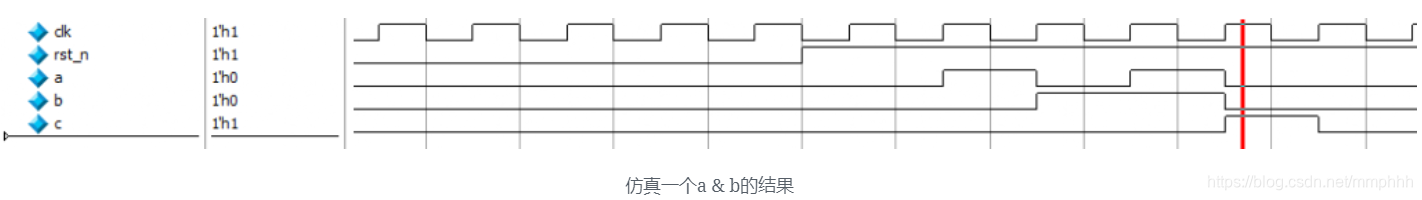

六、设置显示时间单位

在波形窗口的时间单位可以进行更改：

• 点击tools——>window preference。

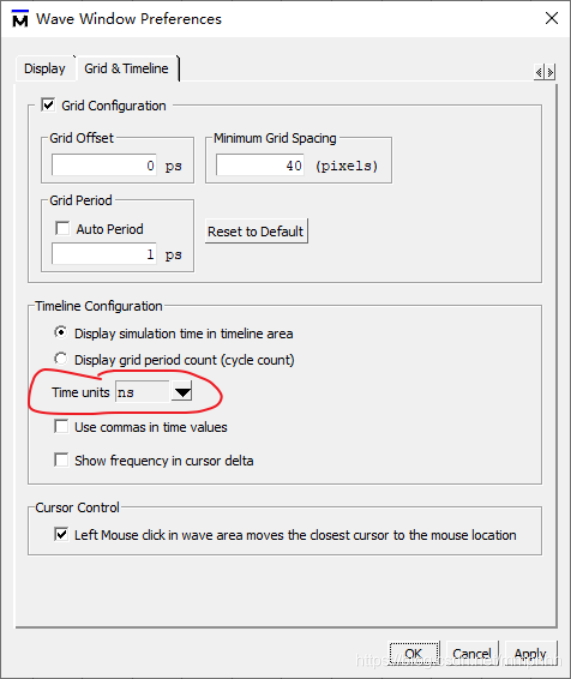

• 点击grid & timeline选项卡，在Time unirs选项卡处选择。
• Time units可选的有：fs、ps、ns、us、ms、sec、min和hr。

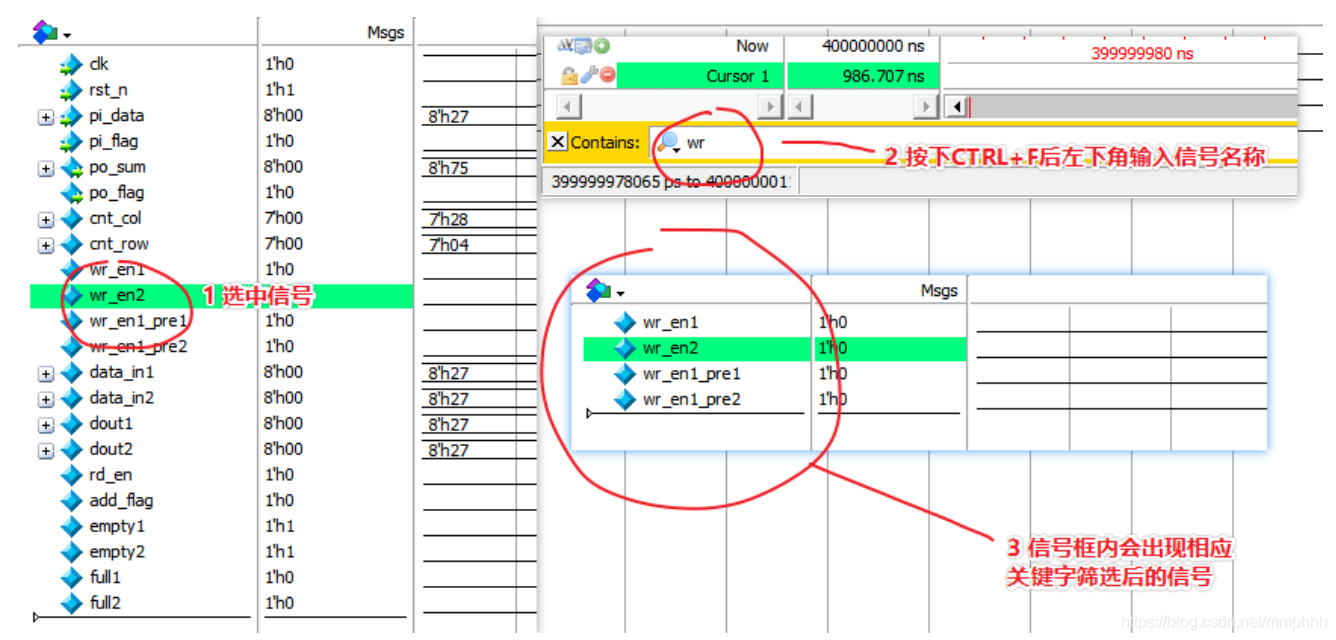

七、信号与信号值查找

关于信号查找：（适合仿真信号很多时用）

• 先在左侧信号栏处选中一个信号
• 按下CTRL + F，即可输入待找的信号

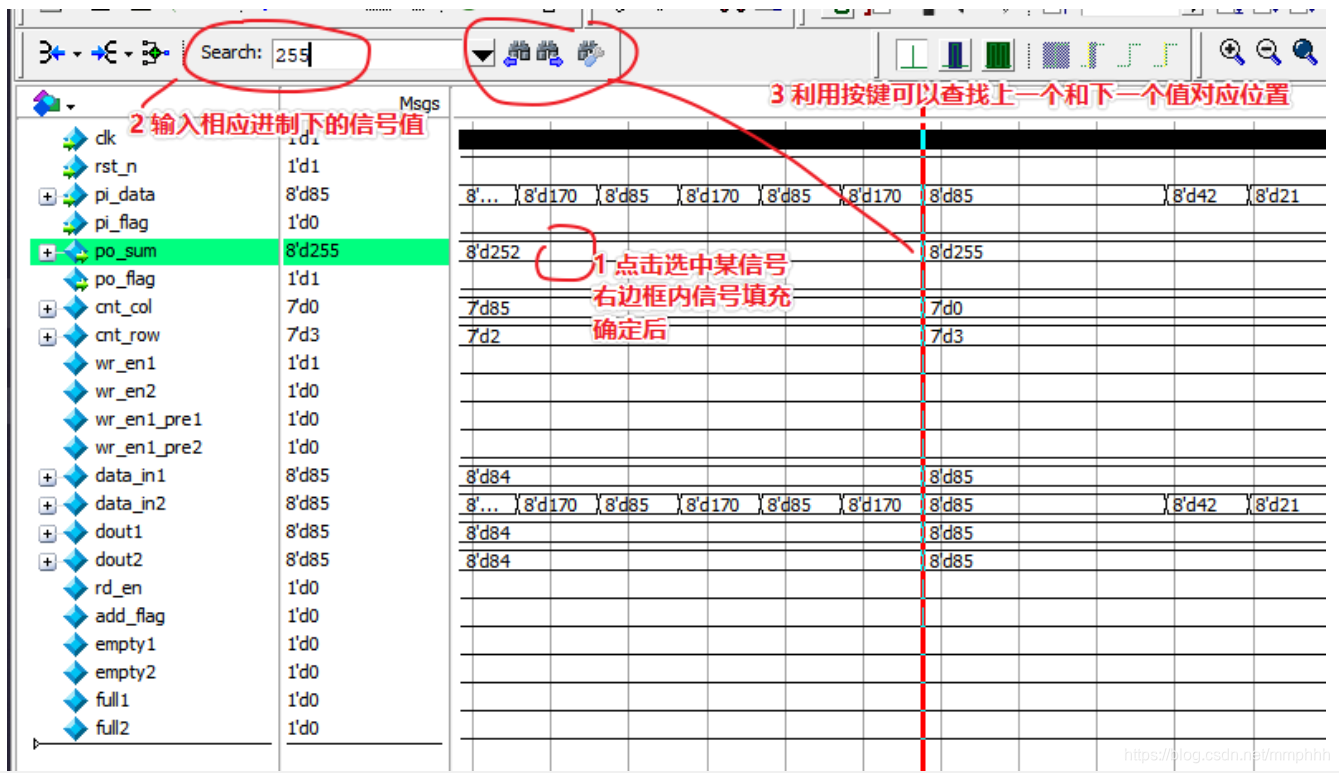

关于信号的查找：

• 点击某信号，可以选中
• 在search框中输入待找信号值，注意和显示进制相对应
• 按下右边的查找键，可找到该信号的搜索值

八、Modelsim打开错误

出现错误：Unable to checkout a viewer license necessary for use of the ModelSim graphical user interface.Vsim is closing。关闭后闪退。

出错原因：安装Modelsim后，复制了patch，且生成了LICENSE.TXT文件，但是没有配置环境变量。

解决：

• 把MentorKG.exe、mgls.dll和patch_dll.bat（或patch64_dll.bat）一起拷贝到modelsim安装目录的win32（或win64）下。

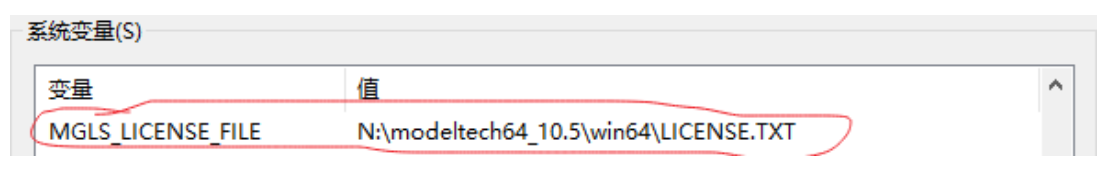

• 打开环境变量，在系统环境变量一栏处，设置环境变量MGLS_LICENSE_FILE，变量值为license放置的目录。
• 右键快捷方式，以管理员身份运行，重新启动后，就没有这个错误了。


九、自动仿真环境搭建

使用bat批量命令处理文件，可快速启动仿真软件，此处对仿真环境进行配置。

% run_simulation.bat文件 %
@echo off
@cls
title FPGA Auto Simulation batch script

echo ModelSim simulation
echo.

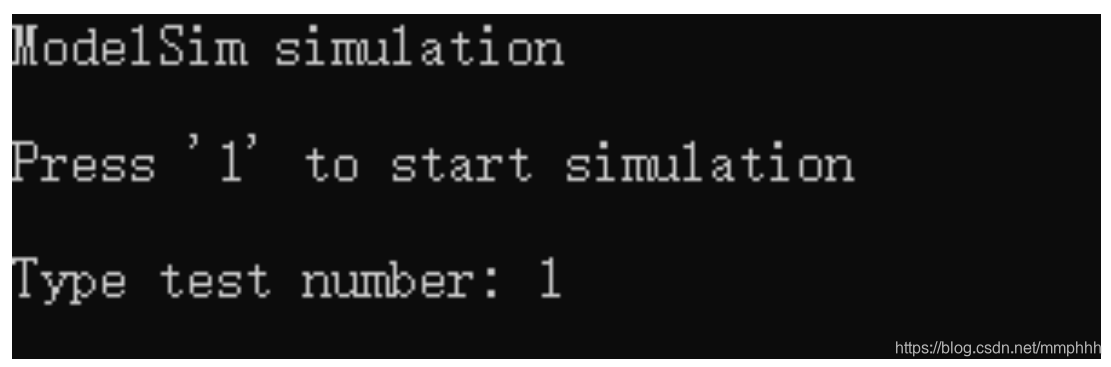

echo Press '1' to start simulation
echo.

:input
set INPUT=
set /P INPUT=Type test number: %=%
if "%INPUT%"=="1" goto run1
goto end

:run1
@cls

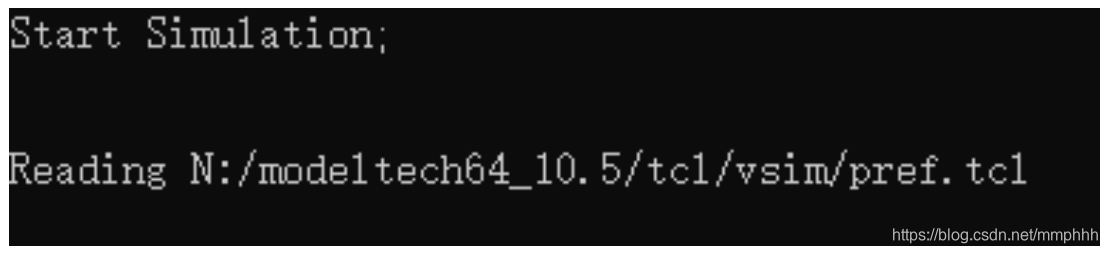

echo Start Simulation;
echo.
echo.
cd testbench
vsim -do "do compile.do"
goto clean_workspace

:clean_workspace

rmdir /S /Q work
del vsim.wlf
del transcript.

:end

# compile.do文件

vlib work
vmap work work

#library 之前添加库时已经编译，可不用再编译
#vlog  -work work ../../library/artix7/*.v

#IP  相应的IP需要指定
#vlog  -work work ../../../source_code/ROM_IP/rom_controller.v

#SourceCode 对源码编译
vlog  -work work ../design/vlg_design.v

#Testbench 对测试脚本编译
vlog  -work work testbench_top.v

#把testbeach.top添加到work中
vsim -voptargs=+acc work.testbench_top

#Add signal into wave window
do wave.do

#run -all

一些测试：


点击run -all开始仿真，可以把脚本中相应命令去掉，也能直接进入仿真了。

---

十、参考文献

• Modelsim——工程建立和常用设置
• modelsim 快捷键
• 小梅哥FPGA：Modelsim修改波形显示颜色
• modelsim 波形设置显示时间单位
• 特权同学：modelsim自动仿真环境搭建

十一、时间记录

• 2020年08月02日：窗口信号路径隐藏、界面说明、波形窗口的快捷键、主窗口和源代码窗口的快捷键。
• 2020年08月03日：波形窗口颜色设置、设置显示时间单位
• 2020年08月06日：信号与信号值查找
• 2020年09月05日：解决Modelsim打开错误的问题
• 2020年09月25日：自动仿真环境搭建
