RK3588-CAN总线

1. 简介

• [RK3588从入门到精通] 专栏总目录

• CAN (controller Area Network)

• CAN BUS:控制器局域网络总线

• 目前世界上绝大多数汽车制造厂商都采用CAN总线来实现汽车内部控制系统之间的数据通信。

• RK3568/RK3588的CAN驱动文件：drivers/net/can/rockchip/rockchip_canfd.c

2. 环境介绍

• 硬件环境：
  ArmSoM-W3 RK3588开发板、

• 软件版本：
  OS：ArmSoM-W3 Debian11

3. 内核配置

• rockchip_linux_defconfig配置：

CONFIG_CAN=y

CONFIG_CAN_DEV=y

CONFIG_CAN_ROCKCHIP=y

CONFIG_CANFD_ROCKCHIP=y

• 内核配置：

cd kernel

make ARCH=arm64 menuconfig

make savedefconfig

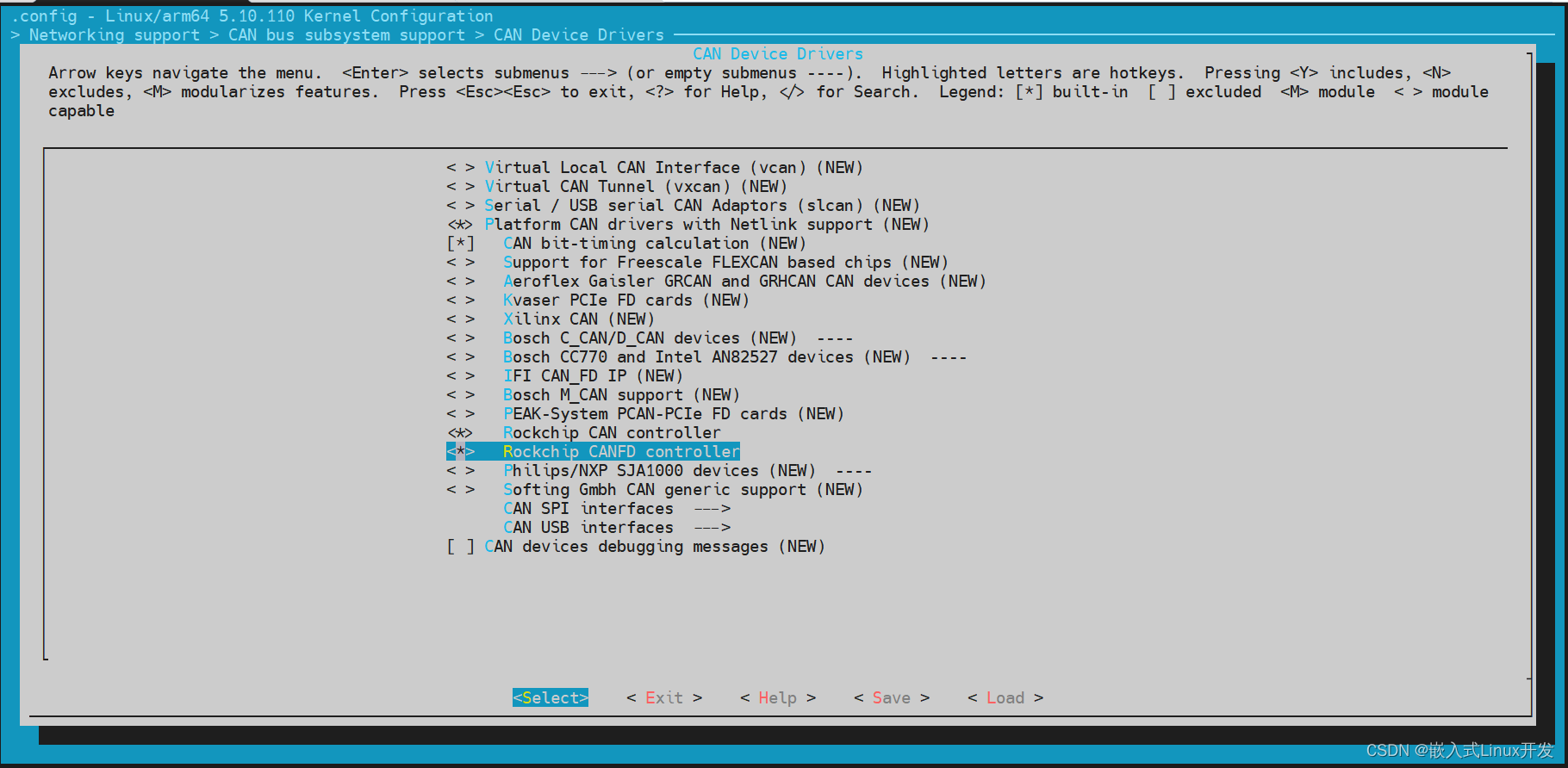

• 选择：Networking support —> CAN bus subsystem support ()—>CAN Device Drivers() —> Platform CAN drivers with Netlink support(*)

4. DTS 节点配置

4.1 主要参数:

• interrupts = <GIC_SPI 1 IRQ_TYPE_LEVEL_HIGH>;
  转换完成，产生中断信号。

• clock
  时钟属性，用于驱动开关clk，reset属性，用于每次复位总线。

• pinctrl

4.2 公共配置 kernel-5.10/arch/arm64/boot/dts/rockchip/rk3588s.dtsi

can1: can@fea60000 {
	            compatible = "rockchip,can-2.0";
	            reg = <0x0 0xfea60000 0x0 0x1000>;
	            interrupts = <GIC_SPI 342 IRQ_TYPE_LEVEL_HIGH>;
	            clocks = <&cru CLK_CAN1>, <&cru PCLK_CAN1>;
	            clock-names = "baudclk", "apb_pclk";
	            resets = <&cru SRST_CAN1>, <&cru SRST_P_CAN1>;
	            reset-names = "can", "can-apb";
	            pinctrl-names = "default";
	            pinctrl-0 = <&can1m0_pins>;
	            tx-fifo-depth = <1>;
	            rx-fifo-depth = <6>;
	            status = "disabled";
	    };


• compatible = “rockchip,can-1.0” ，rockchip,can-1.0用来匹配can控制器驱动。

• compatible = “rockchip,can-2.0” ，rockchip,can-2.0用来匹配canfd控制器驱动。

• assigned-clock-rates用来配置can的始终频率，如果CAN的比特率低于等于3M建议修改CAN时钟到100M，信号更稳定。高于3M比特率的，时钟设置200M就可以。

• pinctrl配置：根据实际板卡连接情况配置can_h和can_l的iomux作为can功能使用。

4.3 板级配置 kernel-5.10/arch/arm64/boot/dts/rockchip/rk3588-armsom-w3.dts

/* can1 */
	&can1 {
	        status = "okay";
	        assigned-clocks = <&cru CLK_CAN1>;
	        assigned-clock-rates = <200000000>;
	        pinctrl-names = "default";
	        pinctrl-0 = <&can1m1_pins>;      //根据原理图配置
	};

• 由于系统根据上述dts节点创建的CAN设备只有一个，而第一个创建的设备为CAN0

5. 调试

• 查询当前⽹络设备:

  ifconfig -a


• CAN启动

  ip link set can0 down   //关闭CAN

  ip link set can0 type can bitrate 500000   //设置⽐特率500KHz

  ip -details -statistics link show can0    //打印can0信息

  ip link set can0 up     //启动CAN


• CAN发送

  cansend can0 123#DEADBEEF            //发送（标准帧,数据帧,ID:123,date:DEADBEEF）

  cansend can0 123#R                            //发送（标准帧,远程帧,ID:123）

  cansend can0 00000123#12345678    //发送（扩展帧,数据帧,ID:00000123,date:DEADBEEF）

  cansend can0 00000123#R                 //发送（扩展帧,远程帧,ID:00000123）


• CAN接收

  candump can0       //candump can0
