Pixhawk原生固件PX4之必备git指令

欢迎交流~ 个人 Gitter 交流平台，点击直达：

---

与googlecartographer类似的很多其他开源项目一样，PX4的源码也托管在GitHub上。

GitHub 是一个面向开源及私有软件项目的托管平台，只支持 Git 作为唯一的版本库格式进行托管。其提供了 Git 代码仓库托管及基本的 Web 管理界面。

简单的来说， Git 是一个分布式的版本控制系统。顾名思义，在你编辑程序代码的时候（特别是在多人协作一个项目时），它将会自动帮你实现代码以及版本的更新。这意味着你不必每次都手动地将自己修改的内容同步到云端。这些工作都可以由 Git 在适当的时候自动完成。这样既能避免手动同步的麻烦和风险，更能为程序员省下大量时间。

• Git是目前世界上最先进的分布式版本控制系统
• Git是协同开发的利器
• Git很有用
• 要掌握的知识很少，作用很大

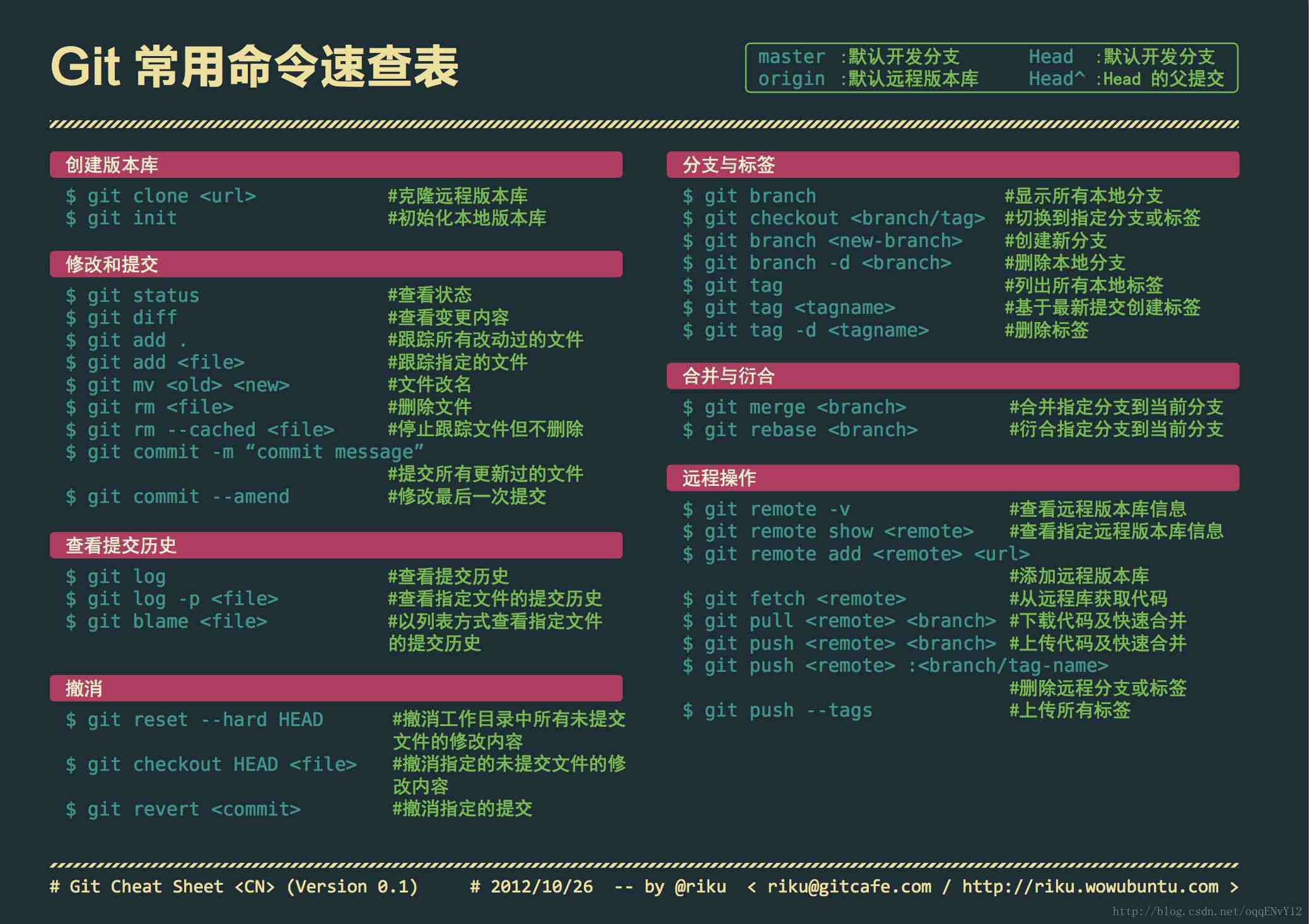

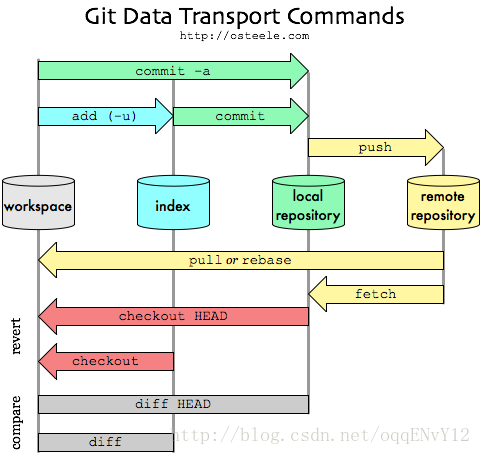

开始之前不妨下载这个文档先了解一下基本的git操作及其相关的实际意义。对下图会有一个基本的认识。

接下来，笔者会针对PX4项目谈谈如何合理地使用git操作对PX4固件进行版本控制。

下载固件

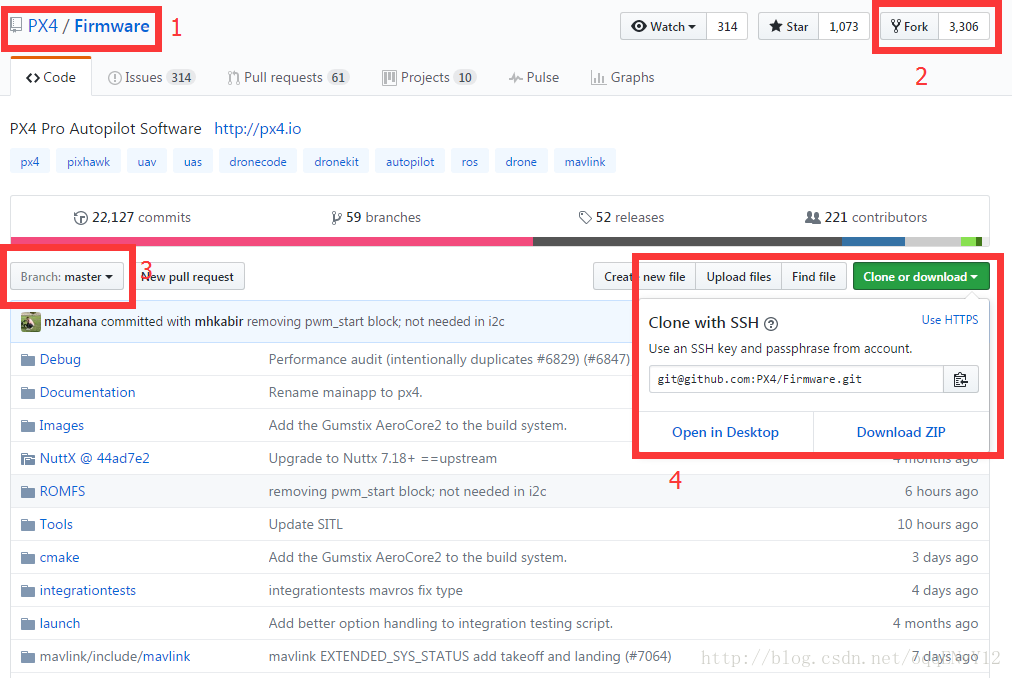

PX4的源码托管在GitHub上，可以从这里找到。

1. PX4/Firmware表示Firmware这个仓库(repository)是由PX4这个用户主管的。这是PX4的官方仓库，只有官方开发者能决定其中的内容。

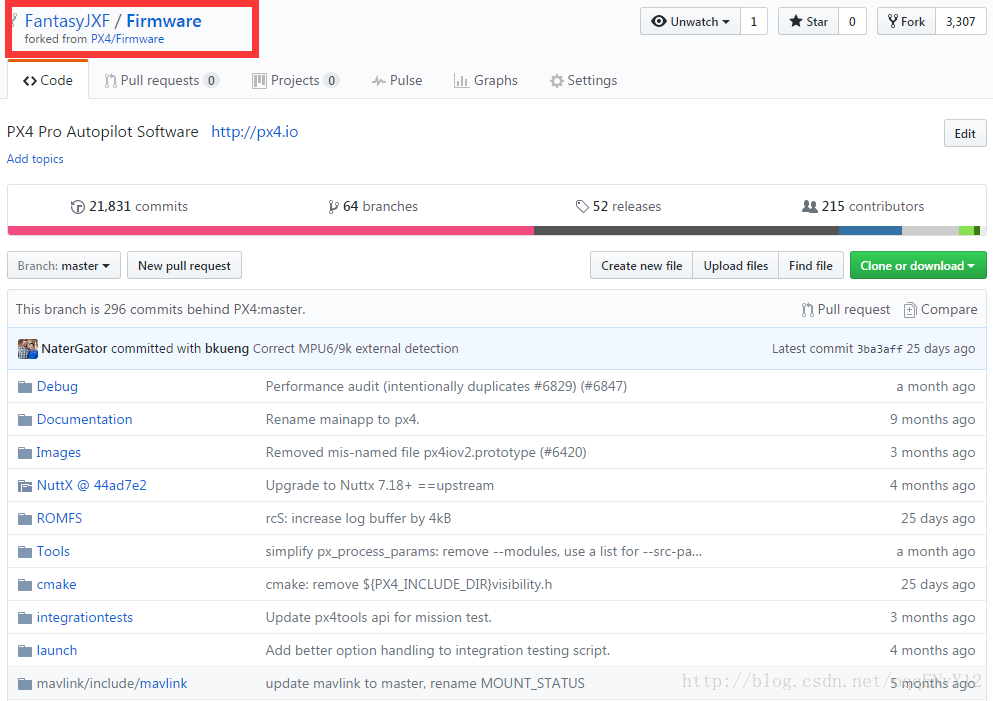

2. Fork 。点击这个按钮可以将Firmware这个仓库fork到自己的用户下。例如，笔者的ID是FantasyJXF ，fork后笔者的Firmware仓库显示如下图所示。这个仓库中保存了原Firmware 仓库从其创建开始到当前时间节点所有的信息。这是自己的仓库，其中的内容由自己决定。

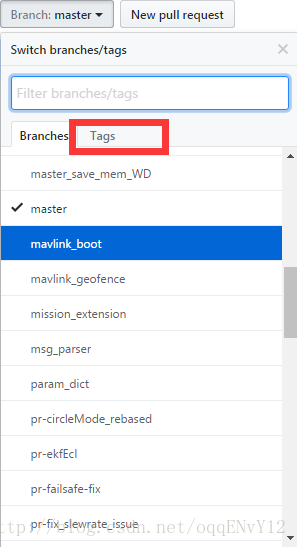

1. master 代表当前显示的是仓库master主分支上的内容。每一个git仓库都有一个master分支，也可以新建其他分支并编写一些验证算法或者进行其他操作。一个新的分支开始默认都是将master分支上的内容的复制过来的，在各个分支上的操作是互不影响的。点击master按钮会看到一个仓库中可能会有很多的分支，如下图所示

​

同大多数 VCS 一样，Git 也可以对某一时间点上的版本打上标签。人们在发布某个软件版本（比如 v1.0 等等）的时候，经常这么做。

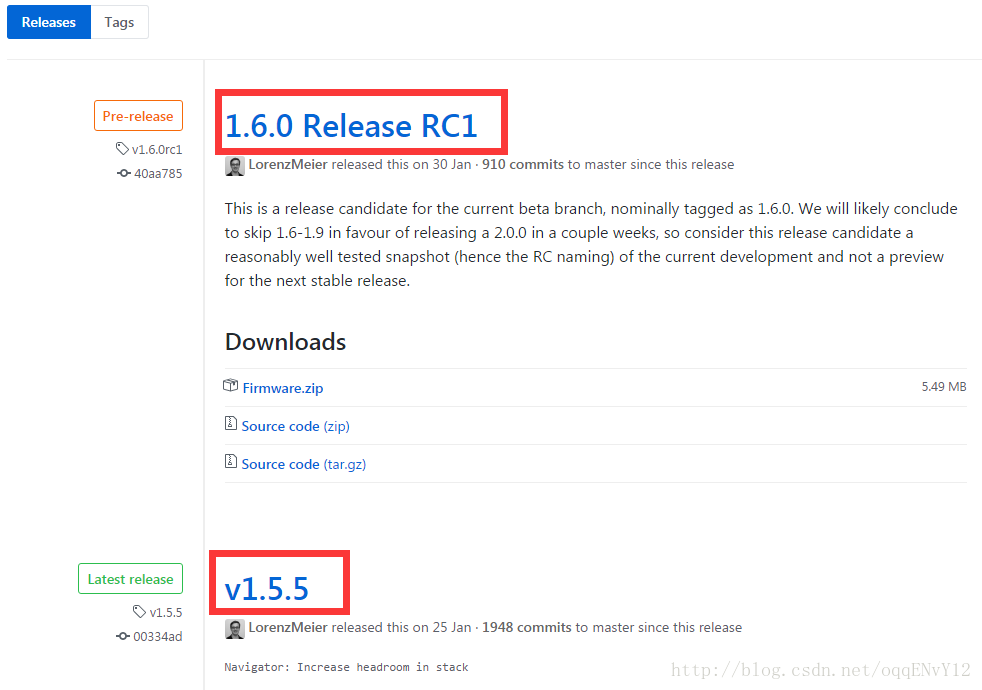

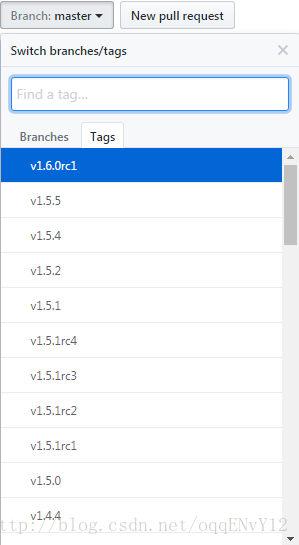

tags在一定程度上可以与PX4的固件版本号(release)划等号。看下图更加直观

用户可以使用git checkout xxx指令在不同的版本、不同的分支下自由切换。

据说带RC的不稳定。

1. clone地址。

   git clone https://github.com/PX4/Firmware.git

   上面这行指令相信看过PX4的人不会感到陌生。它的作用是将PX4这个用户的Firmware这个仓库克隆（下载）到本地的硬盘上。但是由于Firmware中还有类似于NuttX、Mavlink等子模块在其他的仓库，因此还需要使用以下的指令递归更新子模块

   git submodule update --init --recursive

   完成以上操作后，用户就已经下载好了PX4开发所需要的、所有的、最新的固件了。

---

显然，以上不是本文的重点。本文要讲的是如何合理的使用git操作进行PX4的二次开发。

从这里正式开始。

下载自己的固件

在这之前需要读者先注册一个github的账号。然后按照上面2所示的将PX4/Firmware fork到自己的主目录中。

• 下载自己的固件

  对于笔者来说，输入下列指令

git clone https://github.com/FantasyJXF/Firmware.git

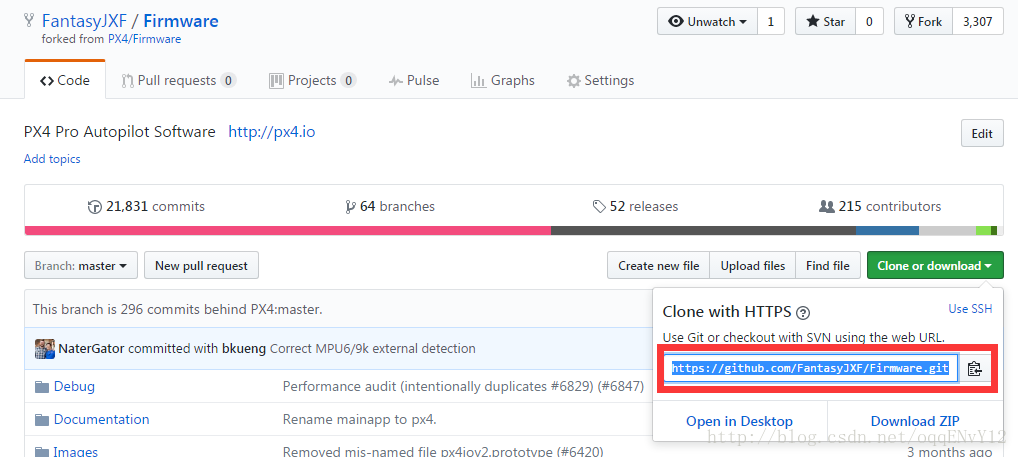

​ 后面的网址是自己的git仓库地址，可以从下图所示位置找到。

• 切换到特定的版本

  由于git版本众多，目前最新已经到了v1.6.0rc1，有的版本存在不稳定的情况。使用git tag指令可以查看历史标签

  $ git tag
  v1.0.0
  v1.0.0-rc4
  v1.0.0beta1
  v1.0.0beta2
  ...
  v1.5.1rc4
  v1.5.2
  v1.5.4
  v1.5.5
  v1.6.0rc1

  读者可以选中一个特定的版本并在上面进行开发。例如下面的指令

  git checkout v1.5.2

  这句指令的意思是切换到1.5.2版本。然后默认分支为master分支。也就是说，当前电脑硬盘上的Firmware文件夹中显示的是1.5.2版本固件master分支上的内容。

  笔者更推荐新建一个自己的分支进行开发，如下

  git checkout -b branch_name

  这句指令的意思是新建一个branch_name分支并切换到该分支。

  上两句指令可以合成一句

  git checkout -b branch_name tag_name

  • 要查看当前本地仓库的版本，可以使用

  $ git describe --always --tags
  v1.5.2-10-gf362f4056 # 笔者当前固件版本

  • 要查看当前工作分支，可以使用

  $ git branch
  * Fantasy # 笔者当前工作分支
  master

到这里，Firmware只下载了一部分，还是需要更新子模块

git submodule update --init --recursive

这里的子模块路径默认并不在你的用户目录中，因为没有fork子模块的仓库并且在源码中进行.git文件夹下config文件的配置，因此目前对子模块的修改最终无法push到自己的远程仓库中。

要配置的子模块太多，道理都是类似，此处不做过多说明。

关于.git文件夹，它是Git管理信息的目录，记录你每一次提交，保存快照，随着使用，占用内存越来越大。

更新于2017.5.7

子模块的修改需要切换到子模块目录下进行add、 commit 、 push。

必备git指令

经过前面的准备后，读者已经准备好了一套可以编译的PX4源码了。编译Pixhawk的固件的话执行下列指令即可

make px4fmu-v2_default

编译会在Firmware目录下生成一个build_px4fmu-v2_default构建文件夹。

接下来介绍几个必备的git指令

• status # 显示工作区状态

  使用这个指令可能查看当前工作分支，仓库的状态，修改了什么文件，与origin/master仓库的区别等等。origin表示远程仓库，后面会提到。

  • 如果什么都没有改

  $ git status
  On branch Fantasy
  nothing to commit, working tree clean

  这里表示，在Fantasy这个分支下，并且没有要提交的内容。

  • 当修改了一些文件

  $ git status
  On branch Fantasy
  Changes not staged for commit:
  (use "git add <file>..." to update what will be committed)
  (use "git checkout -- <file>..." to discard changes in working directory)

        modified:   Makefile
        modified:   src/drivers/mpu6500/mpu6500.cpp

  no changes added to commit (use "git add" and/or "git commit -a")


  这里可以看到笔者修改了两个文件分别是根目录下的Makefile以及src/drivers/mpu6500/mpu6500.cpp文件。

• diff #查看更改内容

  $ git diff Makefile
  diff --git a/Makefile b/Makefile
  index c37610e65..165150b50 100644
  --- a/Makefile
  +++ b/Makefile
  @@ -77,7 +77,7 @@ endif

  # in that directory with the target upload.



  #  explicity set default build target

  -all: posix_sitl_default
  +all: px4fmu-v2_default


  # Parsing


  # --------------------------------------------------------------------


  会显示文件具体哪里进行了修改，修改过什么。

  很明显，关于Makefile文件，这里我将all: posix_sitl_default改成了all: px4fmu-v2_default

  -代表删除 +代表新添

• add #添加文件内容至索引

  修改了文件后，可以将修改后的文件添加到索引

  git add .  # .表示添加所有修改过的文件
  git add file_name # 表示只添加一个文件
  git add file_name1 file_name2 # 添加多个文件

  添加索引后再查看当前仓库状态

  $ git status
  On branch Fantasy
  Changes to be committed:
  (use "git reset HEAD <file>..." to unstage)

        modified:   Makefile
        modified:   src/drivers/mpu6500/mpu6500.cpp

  提示需要提交(commit)改变

• commit #记录变更到版本库

  $ git commit -m "modified sth"
  [Fantasy 3792adf42] modified sth
  2 files changed, 6 insertions(+), 2 deletions(-)

  使用git commit指令，使用-m控制符，并在最后用双引号""加入注释，可以说明修改过什么。

  $ git status
  On branch Fantasy
  nothing to commit, working tree clean

  这里便保存好了本地的镜像到.git文件夹中

  使用git log可以查看commit的列表，看看到底由谁，更改过什么

  $ git log
  commit 3792adf429668af8039d7587dff000ed31d65a04
  Author: FantasyJXF <931026752@qq.com>
  Date:   Mon Apr 24 14:39:13 2017 +0800

    modified sth

  commit b0ee5256d5ea0f40fe4e3dded9be27bbc3ffa871
  Author: Michael Schaeuble <schaeuble.michael@gmail.com>
  Date:   Fri Dec 9 12:46:59 2016 +0100

    Disable LPE in px4fmu-v2_default

    With GCC 4.9 the binary is to large for the flash memory.
    This is why we disabled LPE on that platform.

  commit bdb76d013eb97c681aa2206e250adbb33c5ee9cb
  Author: Michael Schaeuble <schaeuble.michael@gmail.com>
  Date:   Fri Dec 9 11:55:16 2016 +0100
  ...
  :

  可以看到刚刚由笔者完成了一次提交。

  采用vi相应指令退出。q、wq! ……

• push #更新远程引用和相关的对象

  由于这里笔者是clone的自己的仓库，并且在自己的分支上（而不是默认的master）操作。可以将改变提交到自己的远程仓库的远程分支上。

  使用 git remote列出已经存在的远程分支

  $ git remote
  origin

  可以看到这里有一个远程仓库origin，这是远程仓库的默认名称。

  使用git remote -v|--verbose列出详细信息，在每一个名字后面列出其远程url。

  $ git remote -v
  origin  https://github.com/FantasyJXF/Firmware.git (fetch)
  origin  https://github.com/FantasyJXF/Firmware.git (push)

  # or

  $ git remote --verbose
  origin  https://github.com/FantasyJXF/Firmware.git (fetch)
  origin  https://github.com/FantasyJXF/Firmware.git (push)

  这里可以看到远程的fetch和pull地址。

  使用下列指令可以将本地的提交push到远程github服务器上。

  $ git push origin Fantasy
  Counting objects: 7, done.
  Delta compression using up to 4 threads.
  Compressing objects: 100% (6/6), done.
  Writing objects: 100% (7/7), 655 bytes | 0 bytes/s, done.
  Total 7 (delta 5), reused 1 (delta 1)
  remote: Resolving deltas: 100% (5/5), completed with 5 local objects.
  To https://github.com/FantasyJXF/Firmware.git
   * [new branch]          Fantasy -> Fantasy

  ​

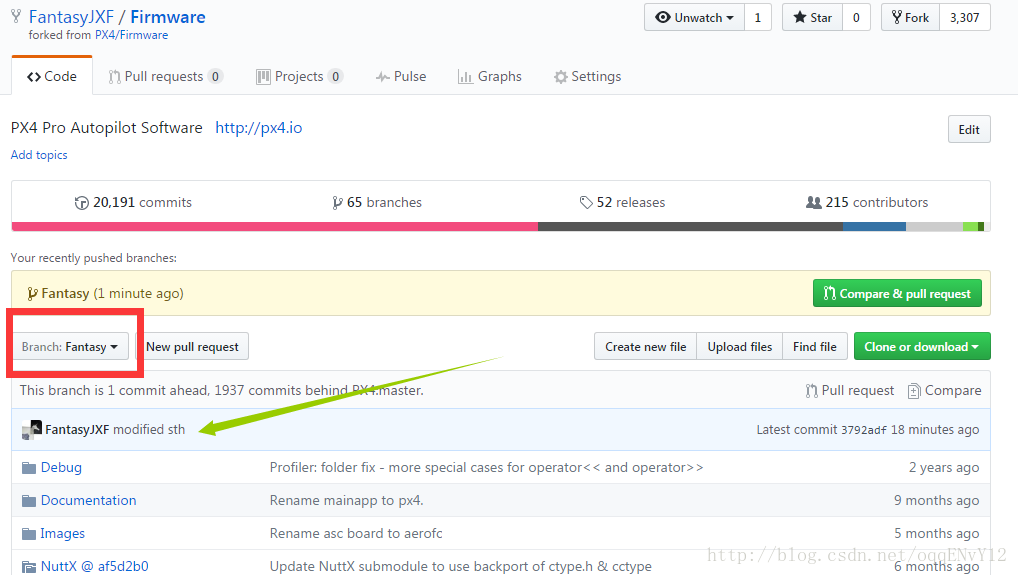

  这样自己的修改就保存到了服务器上了，在自己的分支上，始终存在。

• reset #版本回溯

  使用git reflog可以详细的查看自己的每一次操作

  $ git reflog
  3792adf42 HEAD@{1}: commit: modified sth
  b0ee5256d HEAD@{2}: checkout: moving from master to Fantasy
  3ba3aff50 HEAD@{3}: clone: from https://github.com/FantasyJXF/Firmware.git

  前面一串数字是hash值，每一次动作都会有唯一的hash值。记录你的每一次快照。

  现在如果你进行了一些更改，并且已经提交，但是不想要了，想回到改之前的样子，那么久可以用git reset进行版本回溯了

  $ git reset --hard b0ee5256d
  HEAD is now at b0ee5256d Disable LPE in px4fmu-v2_default

  这里笔者将版本回退到刚刚切换分支的时候，正好什么都没有改。

  可以看到，之前的更改都已经舍去了。

不不确定的话先还可以使用 git log -p b0ee5256d查看此次提交的改变内容

• merge/rebase #合并与衍合

  git作为一种版本控制工具在协同开发上发挥着巨大的作用。

  许多用户可以在自己的分支上操作，然后将修改提交到上游，供主管合并。

  一个简单的本地合并如下

  首先由自己的分支切换到master分支

  $ git checkout master
  Switched to branch 'master'
  Your branch is up-to-date with 'origin/master'.

  直接merge

  $ git merge Fantasy
  Auto-merging src/drivers/mpu6500/mpu6500.cpp
  Auto-merging Makefile
  Merge made by the 'recursive' strategy.
  Makefile                        | 2 +-
  src/drivers/mpu6500/mpu6500.cpp | 6 +++++-
  2 files changed, 6 insertions(+), 2 deletions(-)

  这个操作将Fantasy分支合并到了master分支。在Fantasy分支上的修改现在已经应用到了master分支上。

  关于rebase的作用是衍合指定分支到当前分支，有所图有所不同。读者请自行查阅

rebase相当于是在本地将多次提交合并成了一个大的commit号，省略了中间的一些小提交。个人更加推荐直接merge

下一部分对于PX4意义不大，很难得会有提交代码的机会，不过作为追踪更新，看看也好。

• 同步远程仓库

  一般笔者很少在master分支上操作，主要在该分支上跟踪远程master仓库的更新。

  最开始用户在github上fork出一个项目后，如果原有的项目更新了，自己fork出来的项目需要与原有项目保持同步，需要做一些处理

  • 首先添加你从github上fork的源仓库到本地的git工程

  $ git remote add source_repository_name [url]

  # 对于PX4，则是


  # git remote add Firmware https://github.com/PX4/Firmware.git


  假设origin仓库和source_repository_name源仓库都有一个分支branch_name，你在该分支上进行开发，将本地修改commit后，在每次Push前做如下操作，即可实现和上游source_repository_name仓库同步：（需要注意的是在操作step2之前，一定要将checkout到branch_name所指定的branch）

  • 同步源仓库的信息到本地

  $ git remote update source_repository_name

  # 对于PX4，则是


  # git pull Firmware master


  现在使用git remote会发现多了一个远程仓库

  $ git remote
  Devguide
  origin

  详细信息

  $ git remote -v
  Devguide        https://github.com/PX4/Devguide.git (fetch)
  Devguide        https://github.com/PX4/Devguide.git (push)
  origin  https://github.com/FantasyJXF/Devguide.git (fetch)
  origin  https://github.com/FantasyJXF/Devguide.git (push)

  • 将源仓库的信息merge到本地分支:

  $ git checkout branch_name
  $ git rebase source_repository_name/branch_name

  # 对于笔者的分支，则是


  # git checkout Fantasy


  # git rebase Firmware/master


  • 提交代码

  $ git push origin Fantasy

  这一步将最新同步的代码和修改，提交到你的origin仓库

  • PR

  在Github网页上提出Push Request即可,将你的origin仓库的所有修改提交到source_repository_name仓库，完成贡献。

GitHub常用的开发协同流程为：将别人的仓库fork成自己的origin仓库 → git clone origin仓库到本地 → 本地添加fork源仓库 → 工作前先git remote update下fork源保持代码较新 → coding → push回自己 → github上提出Push Request即可

Tips

在使用Git 的时候，经常会遇到需要频繁输入密码的情况，每次git push 和 git pull 都要求输入用户名和密码，如果提交频繁的话就十分不方便。
那么怎么在Ubuntu下解决Git保存用户名和密码呢？
1、进入Git 配置文件。

~$ vim ~/.gitconfig

2、修改配置文件，添加下面这一行。

[credential]
    helper = store

然后使用的时候，输入一次用户名和密码之后，就不会出现再提交用户名和密码。

总结

对于PX4的的git操作，笔者觉得可以是：将代码fork到自己的用户目录下；clone自己的仓库，并选定一个版本开发，在自己的分支开发；push到自己的远程仓库；添加源仓库地址，pull源仓库更新内容(这一步可有可无)。

最后要说的话：

以上涉及到的只有非常基本指令。git非常强大，功能很多，感兴趣的可以查阅资料深入了解。至少要熟悉仓库、版本库、暂存区的概念。

本文仅仅是抛砖引玉，只是想说明git真的很有用。

一张好图

---

                                          By Fantasy
