RV1108芯片Camera模块CIF和ISP的区别

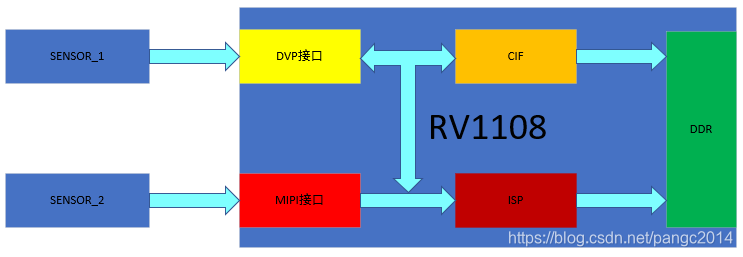

一、RV1108芯片内部CIF和ISP框架图如下所示：

二、RV1108芯片CIF(Camera Interface)能接收来自Camera或CCIR656编码器输出的数据，然后将数据通过AXI总线传输至DDR，支持DVP接口的RAW和YUV数据格式，CIF主要配置如下:
    (1)支持YUV422、8/10/12bit RAW/Y数据格式输入
    (2)支持UYVY/VYUY/YUYV/YVYU配置
    (3)支持1/2/4路CVBS
    (4)支持YUV422/420输出
    (5)支持CROP
    (6)最大支持1080P@30FPS
    (7)最大时钟频率150M
    (8)支持BT601/BT656
    (9)支持PCLK/VSYNC/HREF极性配置
RV1108只有一个DVP接口，硬件接法如下:
    Sensor D7~D0  接在 RV1108 DVP D9~D2
    Sensor D9~D0  接在 RV1108 DVP D9~D0
    Sensor D11~D0 接在 RV1108 DVP D11~D0
注意:
    (1)8/10/12bit RAW/Y数据都是以两个字节16bit直接存储到DDR内存。
    (2)用BT656接口Sensor的分辨率宽度不能超过1K大小。

三、RV1108芯片ISP(Image Signal Processing unit)，其具备图像处理功能，缩放以及压缩功能，支持DVP接口和MIPI接口的RAW和YUV数据格式，详细描述如下：
(1)DVP(RAW/YUV 8/10/12bit)->ISP，支持高位采集数据。
(2)MIPI-CSI(RAW/YUV 8/10/12bit)->ISP，支持1，2，4lan。

当DVP接口切换到ISP时，硬件连接如下：
    Sensor D7~D0,  接到 RV1108 DVP D11~D4
    Sensor D9~D0,  接到 RV1108 DVP D11~D2
    Sensor D11~D0, 接到 RV1108 DVP D11~D0

当DVP接口切换到CIF时，硬件连接如下：
    Sensor D7~D0,  接到 RV1108 DVP D9~D2
    Sensor D9~D0,  接到 RV1108 DVP D9~D0
    Sensor D11~D0, 接到 RV1108 DVP D11~D0

在RV1108芯片平台上实现双摄像头可以采用如下方案：
mipi sensor -> rv1108 isp
dvp  sensor -> rv1108 cif
注意：双Camera硬件设计上需要将2个Camera的硬件资源独立开（电源、GPIO、MCLK）。

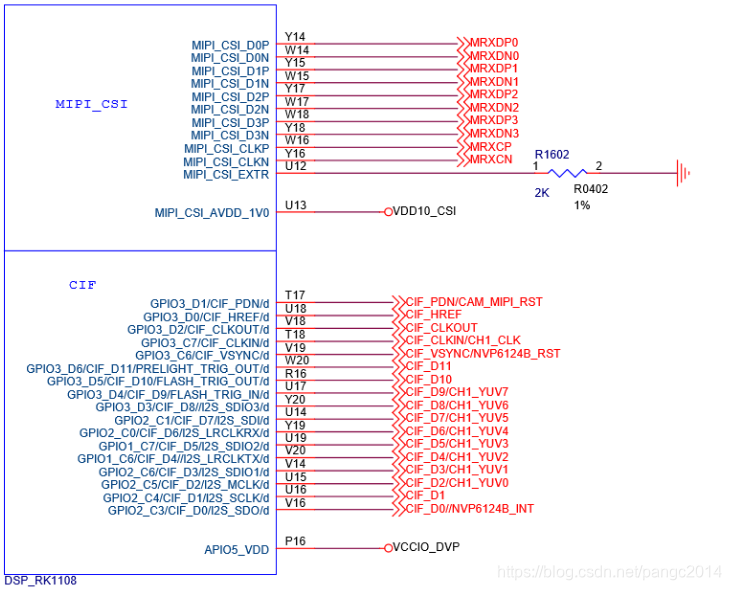

四、原理图中使用MIPI和DVP接口的硬件连接参考如下图所示：
