RT-DETR 详解之 Efficient Hybrid Encoder

在先前的博文中,博主介绍了RT-DETR在官方代码与YOLOv8集成程序中的训练与推理过程,接下来,博主将通过代码调试的方式来梳理RT-DETR的整个过程。

整体结构

RT-DETR的代码调试大家可以参考博主这篇文章:

在梳理整个代码之前,博主需要说明一下RT-DETR的主要创新点,方便我们在代码调试的过程中有的放矢。

博主首先使用官方代码进行讲解,在后面还会对YOLOv8集成的RT-DETR代码进行讲解,之所以这样安排很大程度上是因为官方代码相较而言更容易理解,而YOLOv8中集成的RT-DETR代码更加具有通用性与规范性,因为里面多是以配置文件的形式来编写的,在理解上或许不够直观。

那么,我们便开始RT-DETR的学习吧,首先需要了解其创新点:

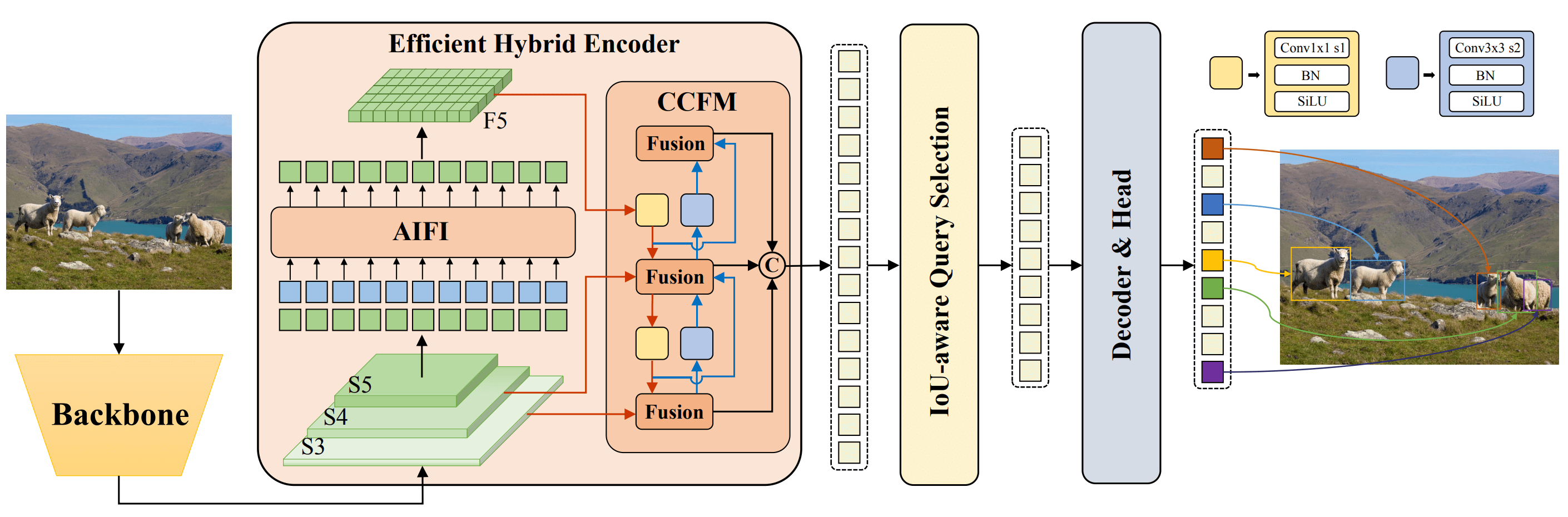

从RT-DETR的结构上来看,其分为四个部分,分别是骨干特征提取网络(backbone)、Transformer编码器模块、Transformer解码器模块以及检测头,其中,RT-DETR的改进主要在Transformer编码器、Transformer解码器部分。
其创新点分别为:

  • 创新点1:高效混合编码器(Efficient Hybrid Encoder):RT-DETR使用了一种高效的混合编码器,通过解耦尺度内交互和跨尺度融合来处理多尺度特征。这种独特的基于视觉Transformer的设计降低了计算成本,并允许实时物体检测。
  • 创新点2:IoU感知查询选择(Uncertainty-minimal Query Selection):RT-DETR通过利用IoU感知的查询选择改进了目标查询初始化。这使得模型能够聚焦于场景中最相关的目标,从而提高了检测精度。
  • 创新点3:自适应推理速度(Scaled RT-DETR):RT-DETR支持通过使用不同的解码器层来灵活调整推理速度,而无需重新训练。这种适应性便于在各种实时目标检测场景中的实际应用。

在这里插入图片描述

在进行网络模型的调试前,我们先要找到trainval等代码,在RT-DETR中,数据集加载配置,模型加载都是通过配置文件进行的。

训练代码

首先是训练代码,tools下的train.py为启动文件,里面需要我们指定相应的配置文件:

parser.add_argument('--config', '-c', default="/rtdetr_pytorch\configs/rtdetr/rtdetr_r18vd_6x_coco.yml",type=str, )

该配置文件中还加载了数据集配置文件、优化器等

__include__: [
  '../dataset/coco_detection.yml',
  '../runtime.yml',
  './include/dataloader.yml',
  './include/optimizer.yml',
  './include/rtdetr_r50vd.yml',
]


output_dir: ./output/rtdetr_r18vd_6x_coco

PResNet:
  depth: 18
  freeze_at: -1
  freeze_norm: False
  pretrained: True

HybridEncoder:
  in_channels: [128, 256, 512]
  hidden_dim: 256
  expansion: 0.5


RTDETRTransformer:
  eval_idx: -1
  num_decoder_layers: 3
  num_denoising: 100



optimizer:
  type: AdamW
  params:
    -
      params: '^(?=.*backbone)(?=.*norm).*$'
      lr: 0.00001
      weight_decay: 0.
    -
      params: '^(?=.*backbone)(?!.*norm).*$'
      lr: 0.00001
    -
      params: '^(?=.*(?:encoder|decoder))(?=.*(?:norm|bias)).*$'
      weight_decay: 0.

  lr: 0.0001
  betas: [0.9, 0.999]
  weight_decay: 0.0001

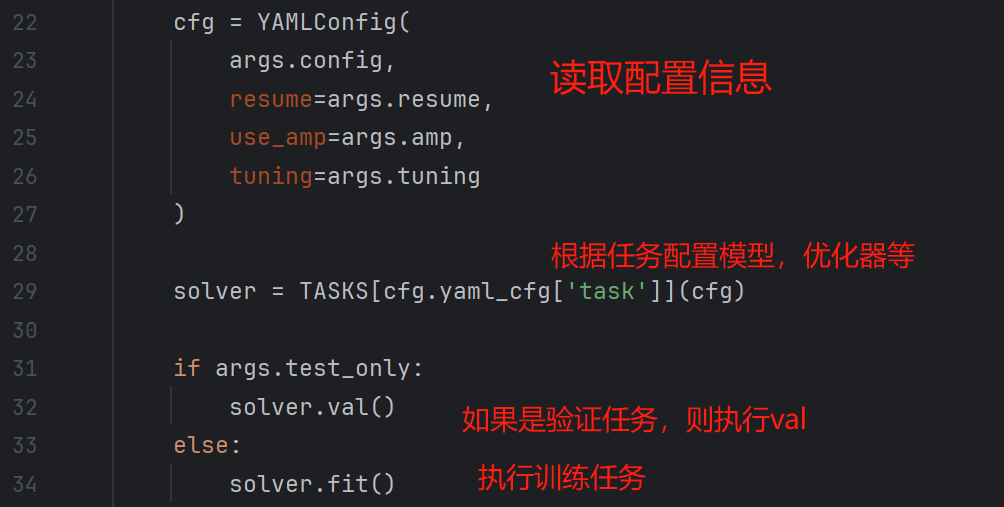

随后,在train.pymain方法中开启训练:

在这里插入图片描述

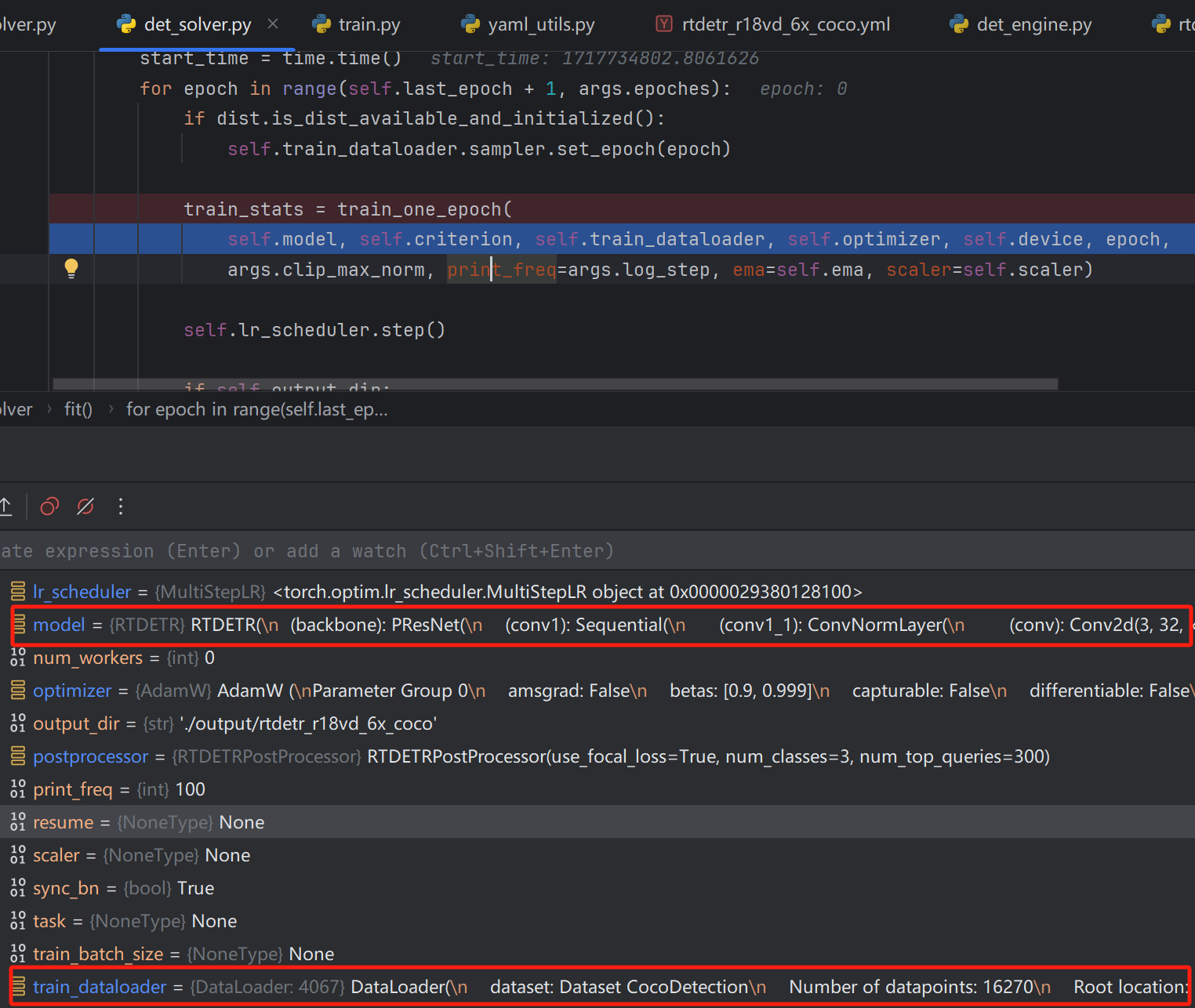

随后在solver中的det_solver.py文件中,运行train_one_epoch方法,传入model,数据集等

在这里插入图片描述

训练集配置如下,里面包含batch_size=4,数据集地址等信息

DataLoader(
    dataset: Dataset CocoDetection
    Number of datapoints: 16270
    Root location: D:\graduate\datasets\detection\coco\images\train2017
     img_folder: D:\graduate\datasets\detection\coco\images\train2017
     ann_file: D:\graduate\datasets\detection\coco\annotations/instances_train2017.json
     return_masks: False
     transforms:
       Compose(
          RandomPhotometricDistort(brightness=(0.875, 1.125), contrast=(0.5, 1.5), hue=(-0.05, 0.05), saturation=(0.5, 1.5), p=0.5)
          RandomZoomOut(p=0.5, fill=0, side_range=(1.0, 4.0))
          RandomIoUCrop(min_scale=0.3, max_scale=1, min_aspect_ratio=0.5, max_aspect_ratio=2, options=[0.0, 0.1, 0.3, 0.5, 0.7, 0.9, 1.0], trials=40, p=0.8)
          SanitizeBoundingBox(min_size=1, labels_getter=default)
          RandomHorizontalFlip(p=0.5)
          Resize(size=[640, 640], interpolation=InterpolationMode.BILINEAR, antialias=warn)
          ToImageTensor()
          ConvertDtype()
          SanitizeBoundingBox(min_size=1, labels_getter=default)
          ConvertBox(out_fmt=cxcywh, normalize=True)
    )
    batch_size: 4
    num_workers: 4
    drop_last: True
    collate_fn: <function default_collate_fn at 0x00000293A9606C10>
)

随后我们让数据进入模型,det_engine.py文件中:

 outputs = model(samples, targets)

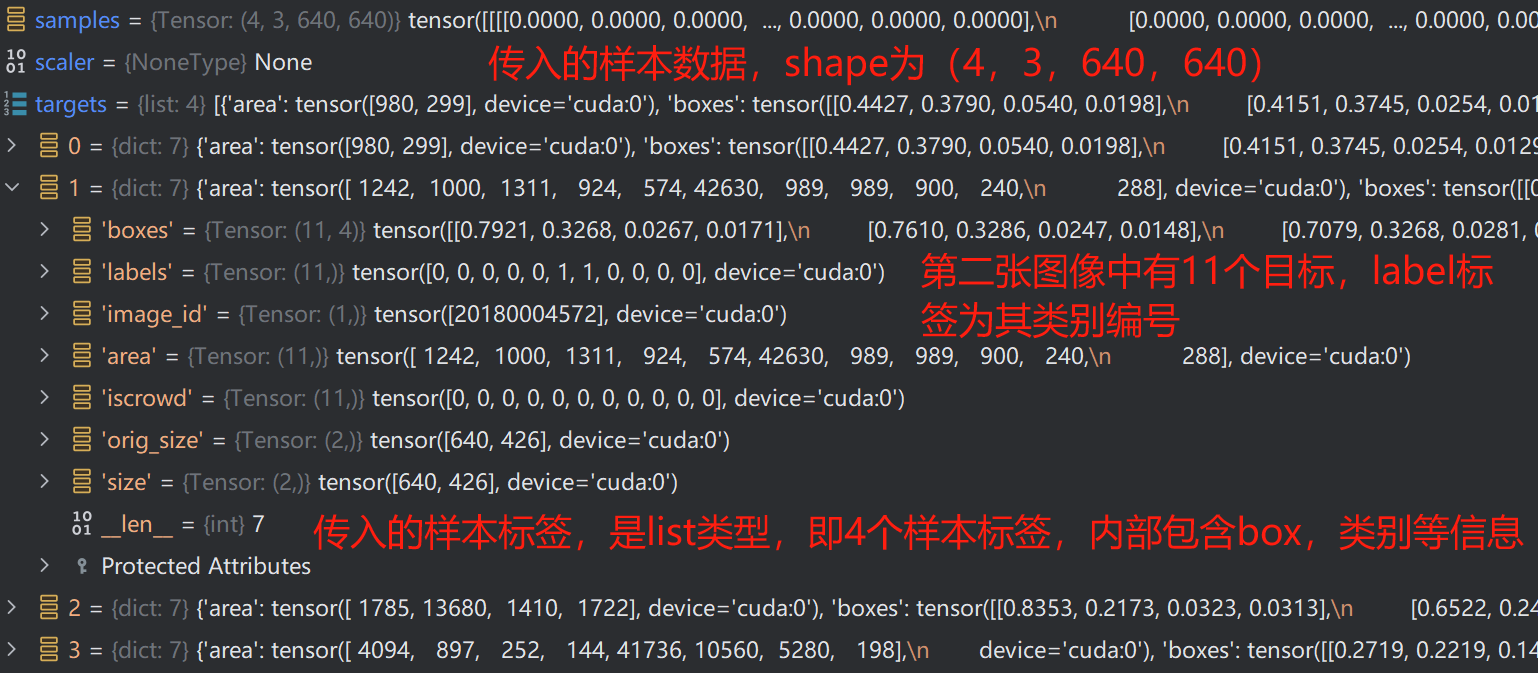

传入的数据样本(图像)与标签如下:

在这里插入图片描述

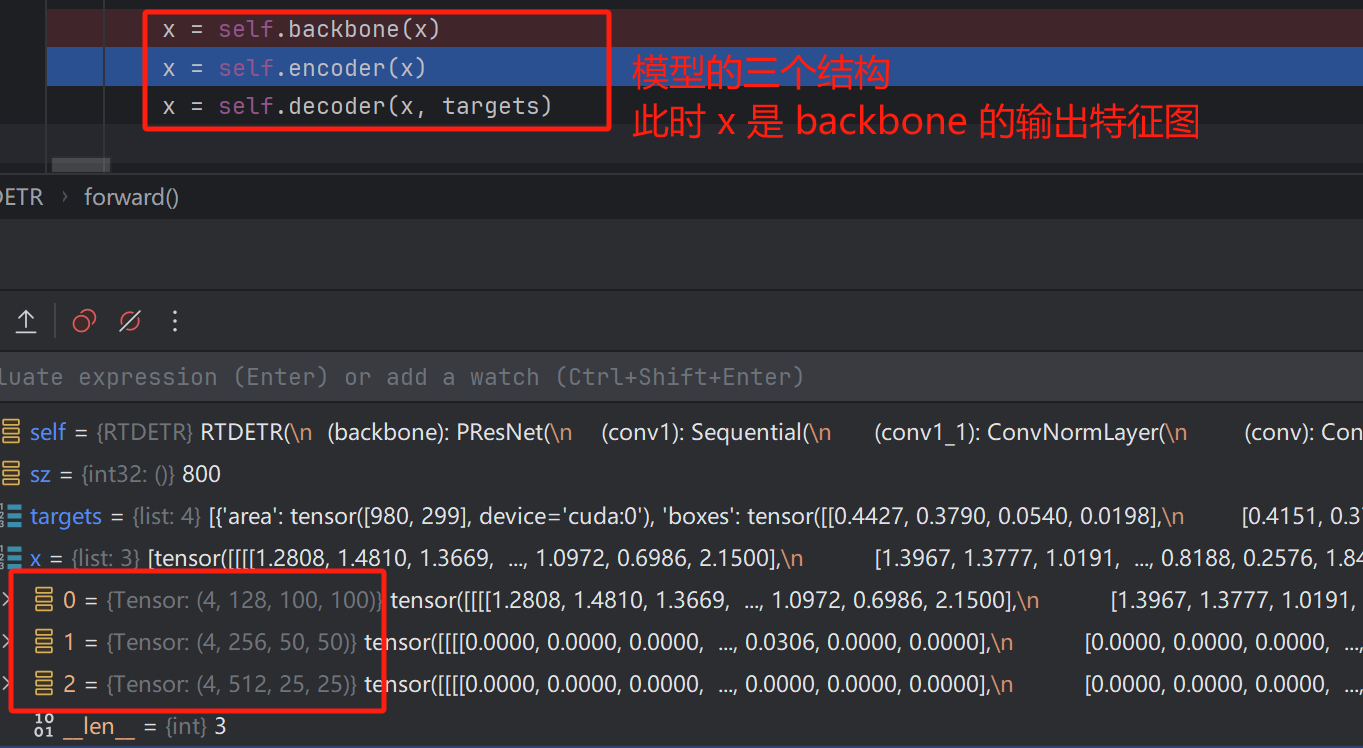

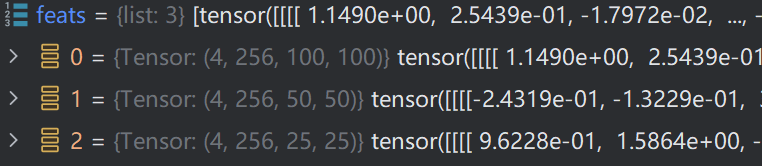

紧接着便进入了特征提取网络中,该部分即ResNet,这里就不再赘述了,其输出结果有三个,即对应ResNet第3、4、5层输出特征图。

在这里插入图片描述

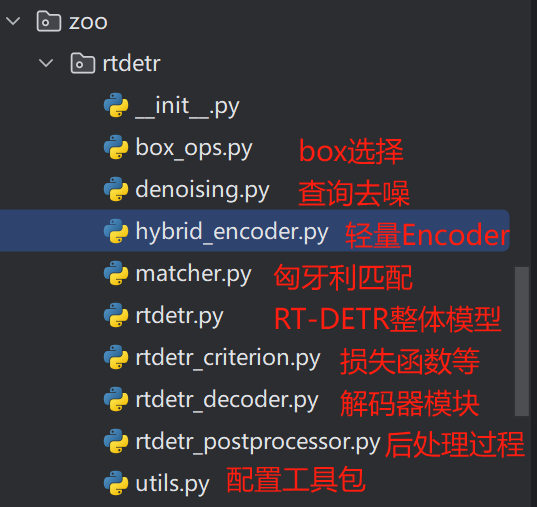

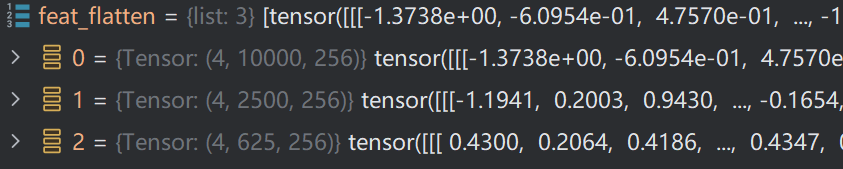

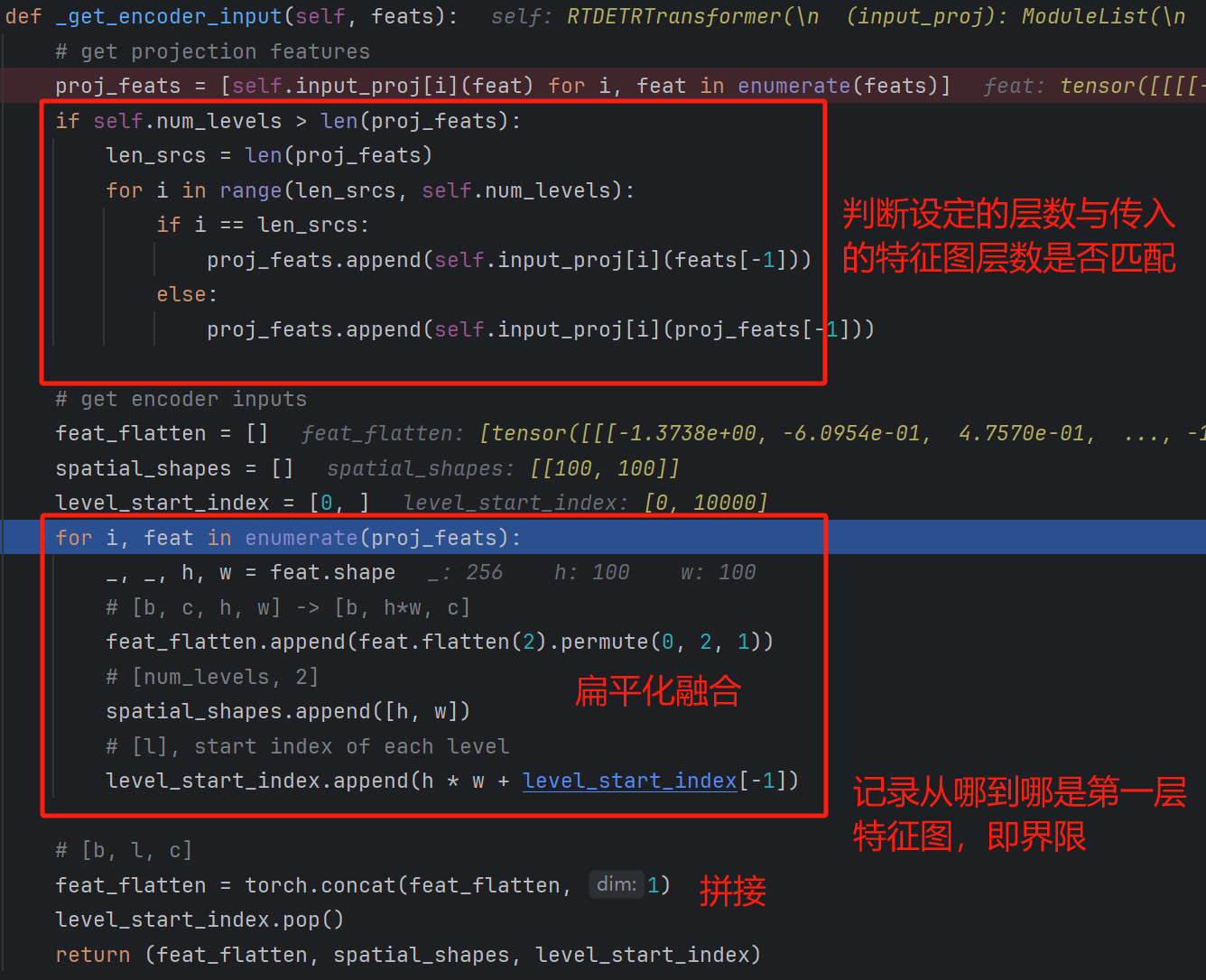

接下来,便是进入Encoder模块了,我们将代码定位到Encoder,即detr_encoder.py文件,在这里,我们先来了解一下RT-DETR中各个文件的内容含义:

在这里插入图片描述

随后,进入Encoder模块,即Efficient Hybrid Encoder

Efficient Hybrid Encoder

原理讲解

首先便是第一个创新点的讲解了,其属于模块结构上的创新,用于解决Transformer计算复杂度高的问题。

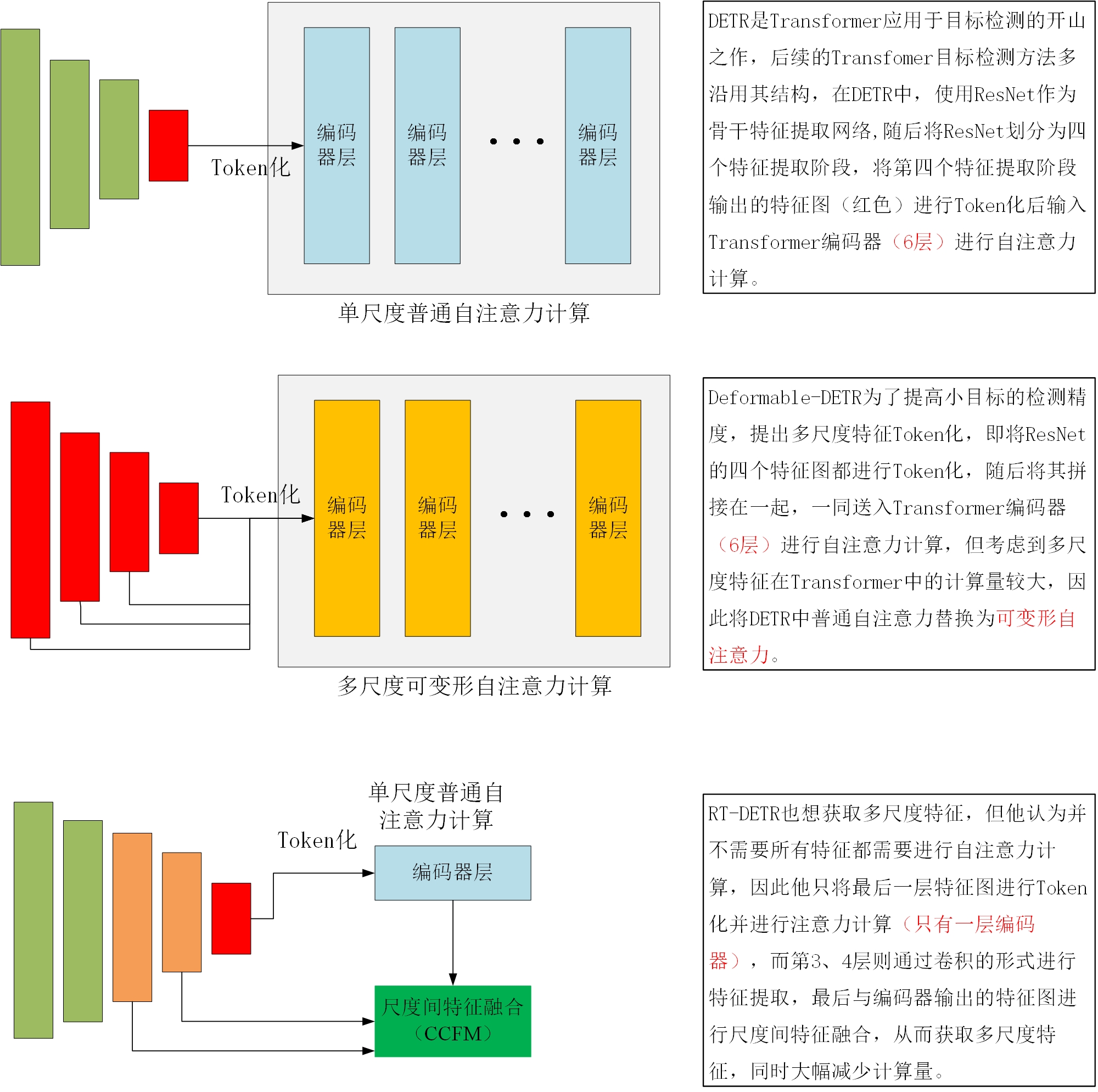

事实上,第一点创新理解起来并不困难,我们只需要看一下DETRDeformable-DETR以及RT-DETR的模型对比图即可一目了然。

在这里插入图片描述

是不是很清晰了,RT-DETR只使用ResNet最后一层特征图进行自注意力计算,同时Transformer编码器层只有一层,因此计算量就要下降很多,同时使用第3、4层特征图与Transformer编码器输出的扁平特征图进行特征融合,从而获取了多尺度特征。

那么,这个多尺度特征融合是怎么做的呢?其实就和YOLO中的Neck层差不多,通过上采样、下采样、卷积特征提取等操作进行特征融合。

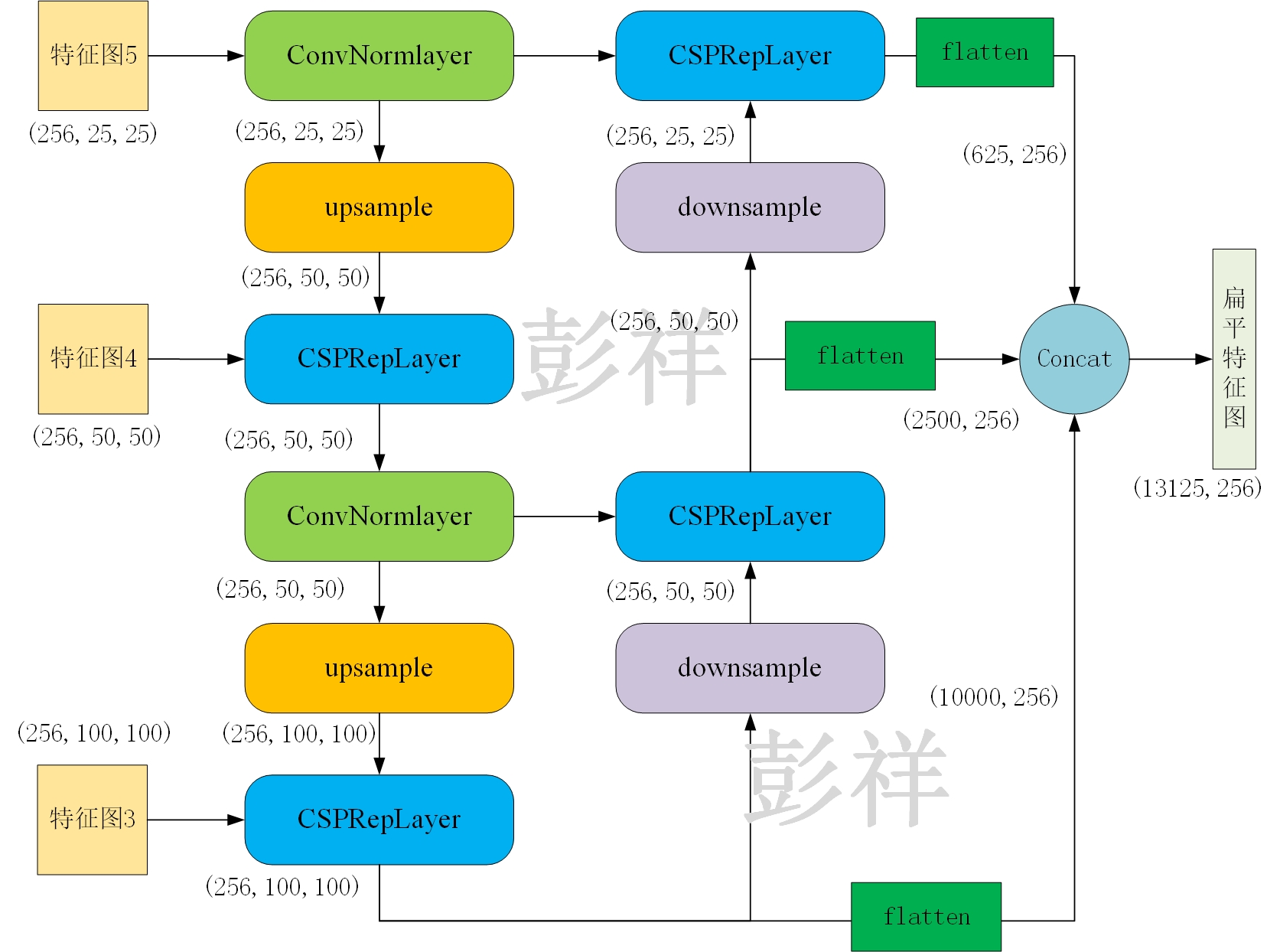

如下图所示,大家可以先看一下这个图,对其有个大概的印象。

在这里插入图片描述

代码讲解

其首先进入rtdetr_encoder.py中的HybridEncoder,这里面包含两部分,一个是用于自注意力计算的Encoder,另一个便是提出的融合模块(这个融合模块并没有统一定义在一个类中,而是在运行过程中由多个类组装起来的,如ConvNormLayerRepVggBlock等。

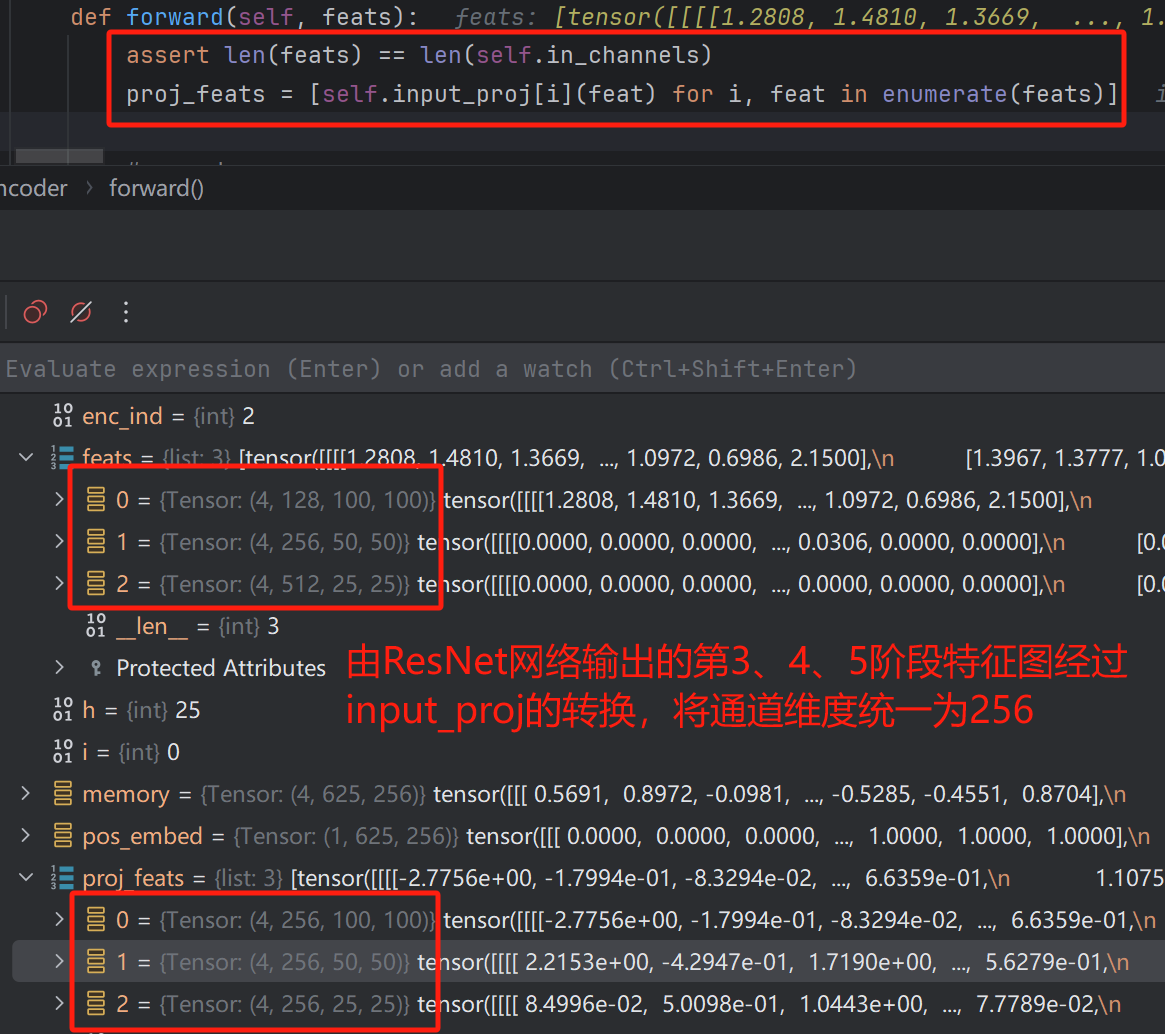

可以看到,输入到HybridEncoder中的即为feats变量,其为list形式,保存的便是ResNet网络输出的第3、4、5特征提取阶段输出的特征图,随后,通过input_proj进行维度转换,将其通道维度统一为256,大小不变。
input_proj的结构如下,其有三个模块,根据输入通道数可知分别对应三个特征图。

ModuleList(
  (0): Sequential(
    (0): Conv2d(128, 256, kernel_size=(1, 1), stride=(1, 1), bias=False)
    (1): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
  )
  (1): Sequential(
    (0): Conv2d(256, 256, kernel_size=(1, 1), stride=(1, 1), bias=False)
    (1): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
  )
  (2): Sequential(
    (0): Conv2d(512, 256, kernel_size=(1, 1), stride=(1, 1), bias=False)
    (1): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
  )
)

通过循环的方式对feats进行通道维度变换。

在这里插入图片描述

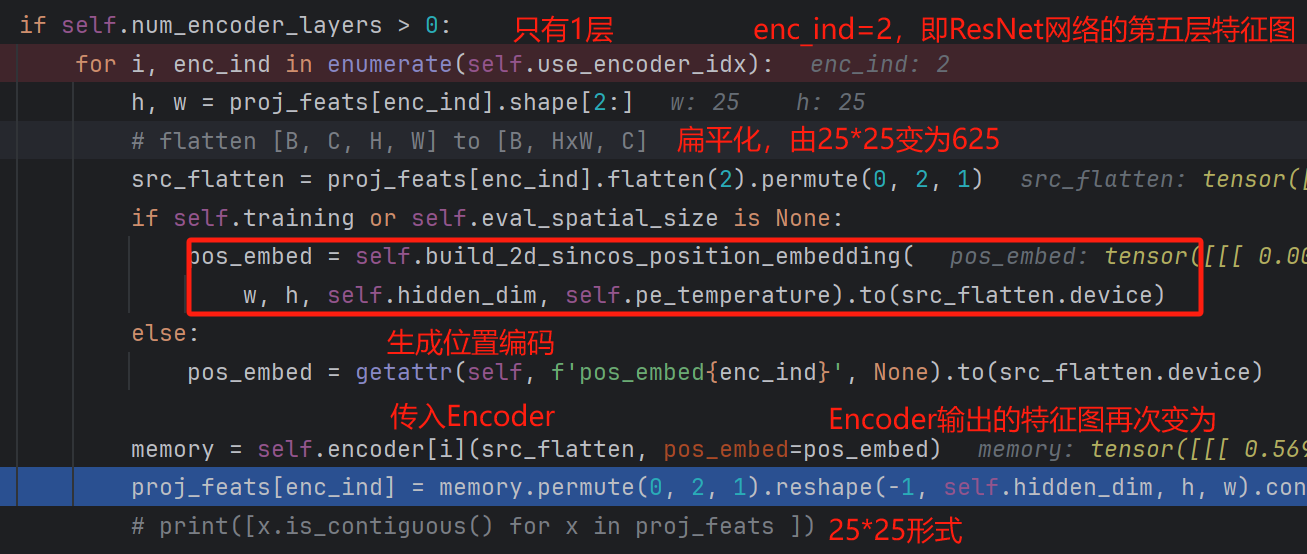

随后便把数据传入Encoder模块:

在这里插入图片描述

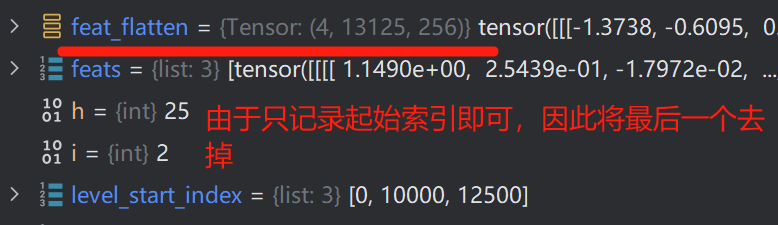

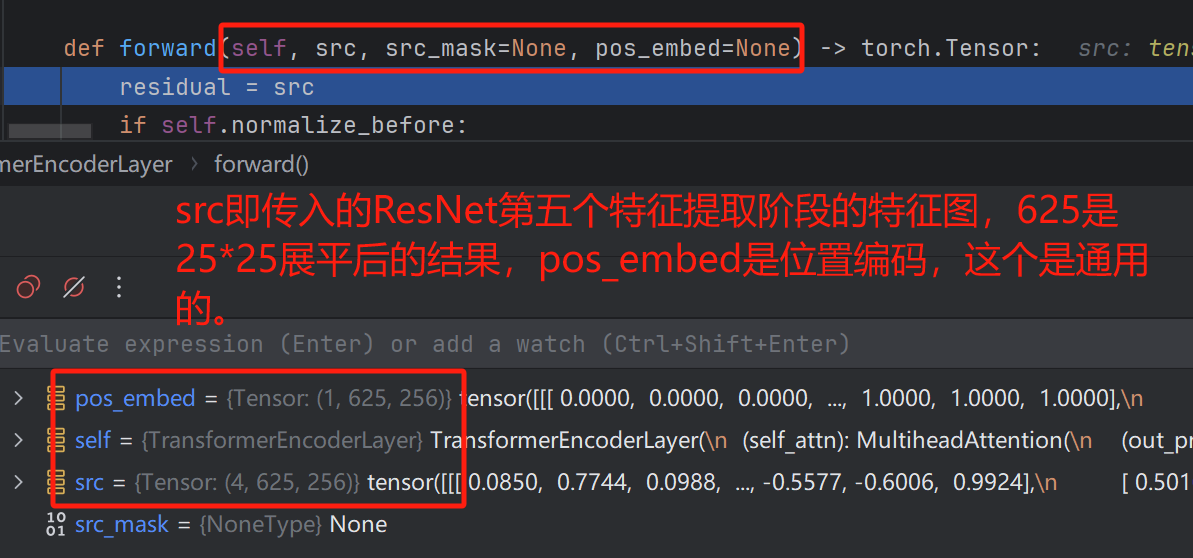

Encoder中的详细过程如下:首先是传入Encoder的参数,分别是srcResNet第五个特征提取阶段输出的展平特征图),pos_embed位置编码。

在这里插入图片描述

接下来,执行的其实就是Transformer的编码器中的自注意力计算,拼接残差等一系列操作了,实现代码如下(hybrid_encoder.py):

		residual = src
        if self.normalize_before:
            src = self.norm1(src)
        q = k = self.with_pos_embed(src, pos_embed)
        src, _ = self.self_attn(q, k, value=src, attn_mask=src_mask)
        src = residual + self.dropout1(src)
        if not self.normalize_before:
            src = self.norm1(src)
        residual = src
        if self.normalize_before:
            src = self.norm2(src)
        src = self.linear2(self.dropout(self.activation(self.linear1(src))))
        src = residual + self.dropout2(src)
        if not self.normalize_before:
            src = self.norm2(src)
        return src

我们对其中的关键步骤进行解析:

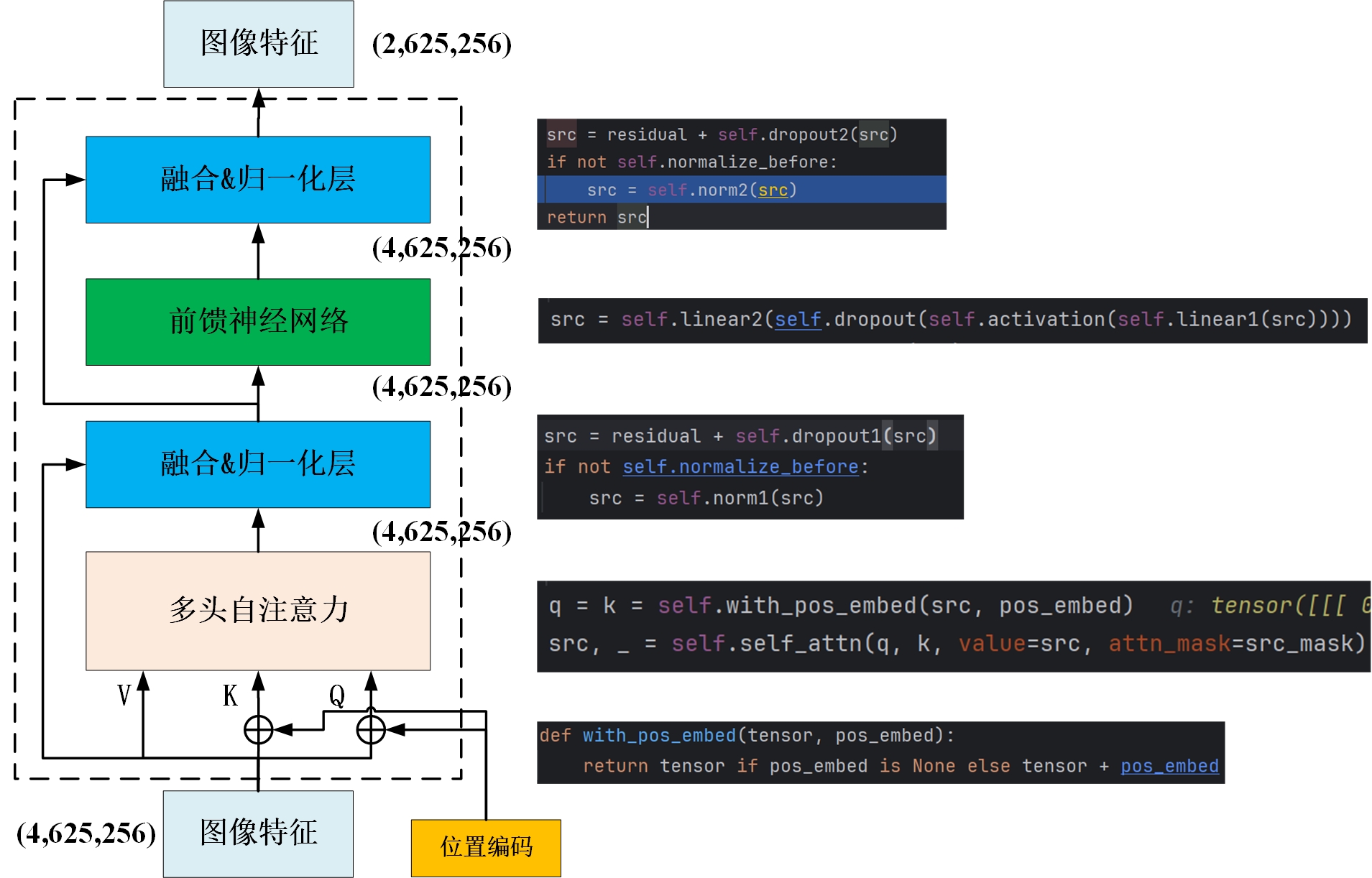

可以看到,这里它的实现其实就是标准的自注意力计算等一系列操作,其流程如下:

自注意力计算为:

self.self_attn = nn.MultiheadAttention(d_model, nhead, dropout, batch_first=True)

该部分代码是在torch中封装好的标准多头注意力,传入的参数为q,k,src(充当value)
其中,qk是由srcpos_embed相加得到的。

def with_pos_embed(tensor, pos_embed):
        return tensor if pos_embed is None else tensor + pos_embed

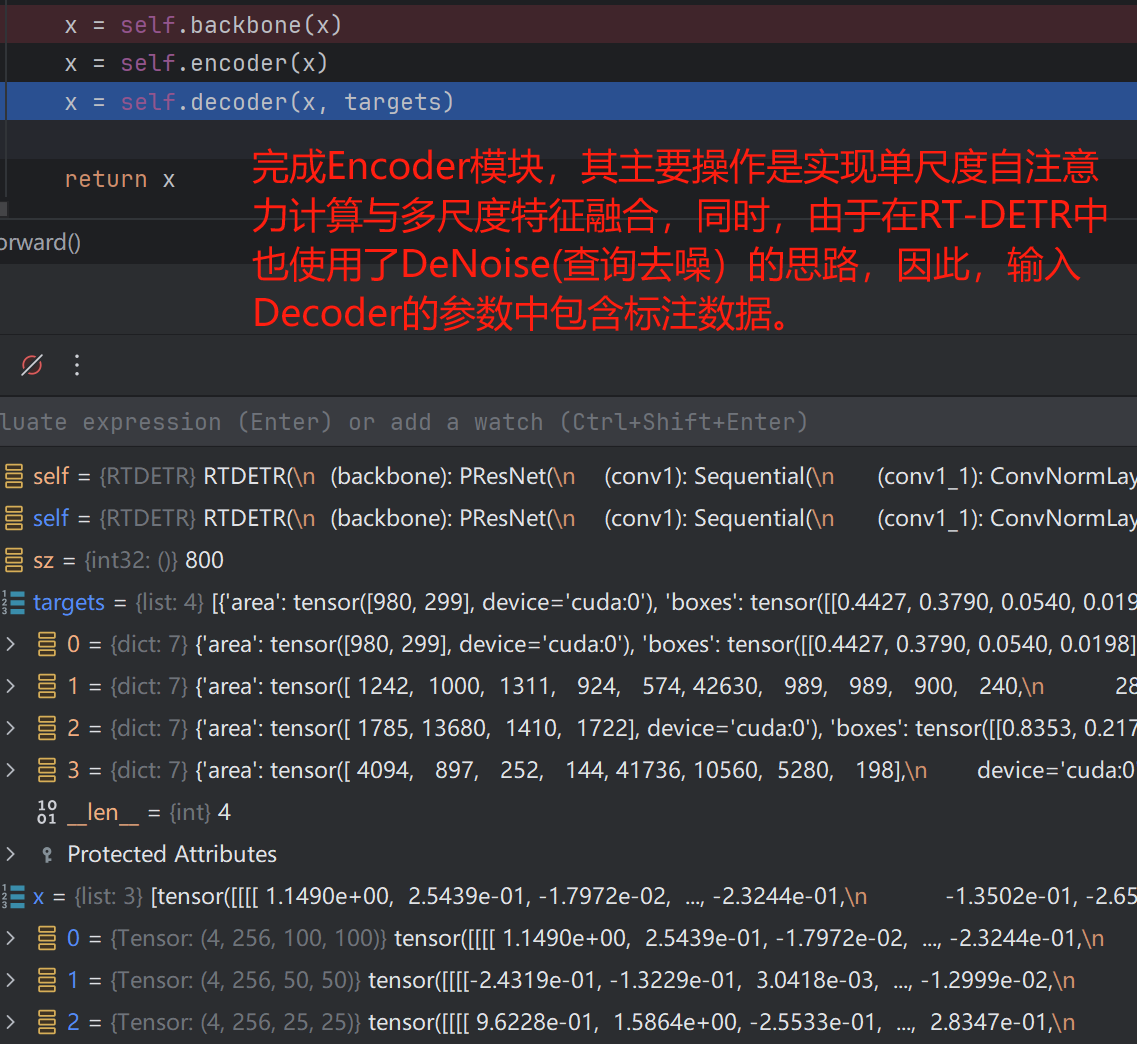

随后便是残差、归一化、前馈神经网络等一系列操作了。在该过程中,数据的维度均未发生改变。

在这里插入图片描述
随后,便是作者所提出的创新点了,即CCFM模块,前面已经说过,这个模块没有像Encoder那样统一定义在一起,而是在HybridEncoder中即组即用,我们先来看看前一部分的实现:

for idx in range(len(self.in_channels) - 1, 0, -1):
            feat_high = inner_outs[0]
            feat_low = proj_feats[idx - 1]
            feat_high = self.lateral_convs[len(self.in_channels) - 1 - idx](feat_high)
            inner_outs[0] = feat_high
            upsample_feat = F.interpolate(feat_high, scale_factor=2., mode='nearest')
            inner_out = self.fpn_blocks[len(self.in_channels)-1-idx](torch.concat([upsample_feat, feat_low], dim=1))
            inner_outs.insert(0, inner_out)

我们以第一次循环为例,self.in_channel=[128, 256, 512],即len为3,该循环是由后往前遍历的

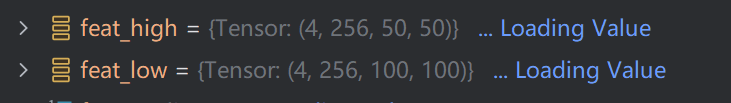

首先是feat_high,其为第五层特征图,feat_low为第四层特征图,在图像特征提取中,我们称越深层网络提取的特征为高维特征,包含的语义信息更丰富,而低维特征细节特征更丰富。

在这里插入图片描述

随后将feat_highfeat_low输入lateral_convs模块中,该模块的构造与结构如下:

在这里插入图片描述

OrderedDict([('0', ConvNormLayer(
  (conv): Conv2d(256, 256, kernel_size=(1, 1), stride=(1, 1), bias=False)
  (norm): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
  (act): SiLU(inplace=True)
)), ('1', ConvNormLayer(
  (conv): Conv2d(256, 256, kernel_size=(1, 1), stride=(1, 1), bias=False)
  (norm): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
  (act): SiLU(inplace=True)
))])

此时,len(self.in_channels) - 1 - idx=0,即调用ConvNormLayer的第一层。
随后进行上采样操作, F.interpolate是torch中提供的一个函数,其作用便是上采样,(插值)

upsample_feat = F.interpolate(feat_high, scale_factor=2., mode='nearest')

其参数为:

input(Tensor):输入张量
size(int or Tuple[int] or Tuple[int, int] or Tuple[int, int, int]) :输出大小
scale_factor (float or Tuple[float]) : 指定输出为输入的多少倍数。如果输入为tuple,其也要制定为tuple类型
mode (str) : 可使用的上采样算法,有’nearest’, ‘linear’, ‘bilinear’, ‘bicubic’ , ‘trilinear’和’area’. 默认使用’nearest’

此时upsample_feat的维度为torch.Size([4, 256, 50, 50]),即原本的第五层特征图的大小已经与第四层相同了
接下来,将feat_low(第四层特征图)与upsample_feat拼接,输入 fpn_block

inner_out = self.fpn_blocks[len(self.in_channels)-1-idx](torch.concat([upsample_feat, feat_low], dim=1))

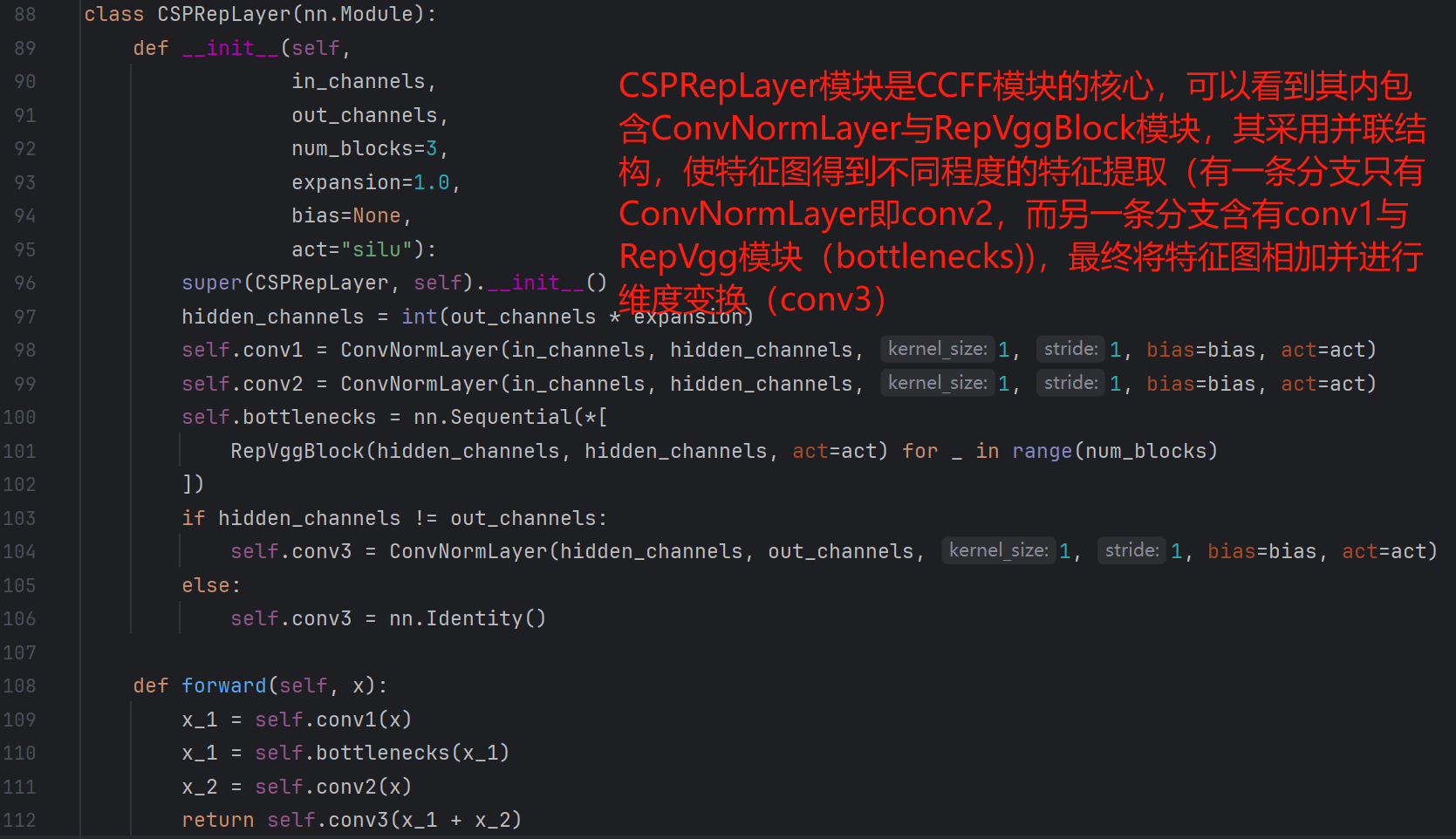

fpn_block的构造过程与结构如下:

在这里插入图片描述

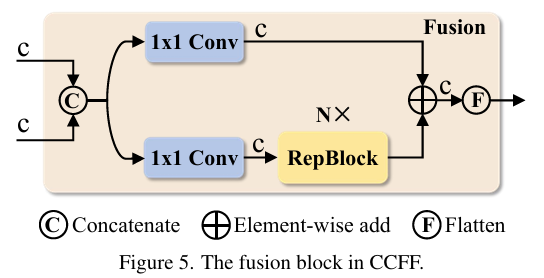

结构如下图所示(论文图像)

在这里插入图片描述

ModuleList(
  (0-1): 2 x CSPRepLayer(
    (conv1): ConvNormLayer(
      (conv): Conv2d(512, 128, kernel_size=(1, 1), stride=(1, 1), bias=False)
      (norm): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (act): SiLU(inplace=True)
    )
    (conv2): ConvNormLayer(
      (conv): Conv2d(512, 128, kernel_size=(1, 1), stride=(1, 1), bias=False)
      (norm): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (act): SiLU(inplace=True)
    )
    (bottlenecks): Sequential(
      (0): RepVggBlock(
        (conv1): ConvNormLayer(
          (conv): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
          (norm): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
          (act): Identity()
        )
        (conv2): ConvNormLayer(
          (conv): Conv2d(128, 128, kernel_size=(1, 1), stride=(1, 1), bias=False)
          (norm): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
          (act): Identity()
        )
        (act): SiLU(inplace=True)
      )
      (1): RepVggBlock(
        (conv1): ConvNormLayer(
          (conv): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
          (norm): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
          (act): Identity()
        )
        (conv2): ConvNormLayer(
          (conv): Conv2d(128, 128, kernel_size=(1, 1), stride=(1, 1), bias=False)
          (norm): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
          (act): Identity()
        )
        (act): SiLU(inplace=True)
      )
      (2): RepVggBlock(
        (conv1): ConvNormLayer(
          (conv): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
          (norm): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
          (act): Identity()
        )
        (conv2): ConvNormLayer(
          (conv): Conv2d(128, 128, kernel_size=(1, 1), stride=(1, 1), bias=False)
          (norm): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
          (act): Identity()
        )
        (act): SiLU(inplace=True)
      )
    )
    (conv3): ConvNormLayer(
      (conv): Conv2d(128, 256, kernel_size=(1, 1), stride=(1, 1), bias=False)
      (norm): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (act): SiLU(inplace=True)
    )
  )
)

随后,便进入第二次循环,此时的特征图即为第四层特征图与第三层特征图了,其余的过程均相同,只是维度不同而已,这里就不再赘述了。

在这里插入图片描述

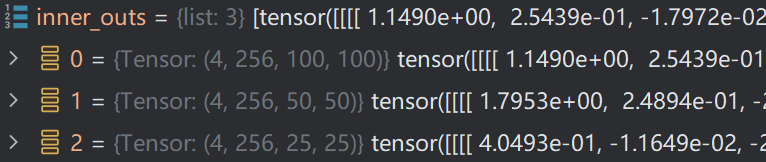

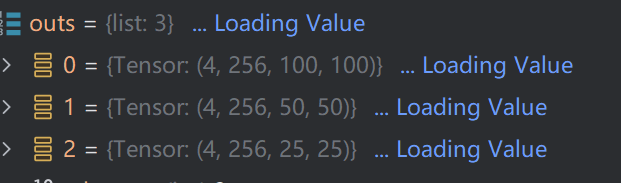

经过这样一系列的操作,最终会将三个不同尺度的特征图组合起来,同时,还将三个特征图存入inner_outs中,供下一阶段使用。其操作为:

inner_outs.insert(0, inner_out)

在这里插入图片描述

随后便是下一阶段的操作了,首先获取第三层特征图,在inner_outs中索引为0outs=torch.Size([4, 256, 100, 100])

		outs = [inner_outs[0]]
        for idx in range(len(self.in_channels) - 1):
            feat_low = outs[-1]
            feat_high = inner_outs[idx + 1]
            downsample_feat = self.downsample_convs[idx](feat_low)
            out = self.pan_blocks[idx](torch.concat([downsample_feat, feat_high], dim=1))
            outs.append(out)

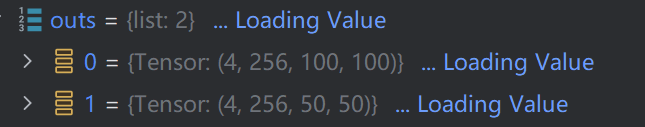

接着,便获取outsinner_outs中的值,feat_low 的维度为torch.Size([4, 256, 100, 100]),此时idx=0,则feat_high = inner_outs[1],即其维度为torch.Size([4, 256, 50, 50])
此时,将feat_low通过下采样进行维度缩减,得到downsample,其维度为torch.Size([4, 256, 100, 100])

下采样模块的构造与结构如下,其是基于 ConvNormLayer层构建的

 self.downsample_convs.append(
      ConvNormLayer(hidden_dim, hidden_dim, 3, 2, act=act)
 )

结构如下:

ModuleList(
  (0-1): 2 x ConvNormLayer(
    (conv): Conv2d(256, 256, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1), bias=False)
    (norm): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
    (act): SiLU(inplace=True)
  )
)

最后,便是将两个特征图拼接,然后输入pan_blocks模块,其构造方式如下:

可以看到,pan_blocks模块是基于 CSPRepLayer构建的。

self.pan_blocks.append(
    CSPRepLayer(hidden_dim * 2, hidden_dim, round(3 * depth_mult), act=act, expansion=expansion)
  )
ModuleList(
  (0-1): 2 x CSPRepLayer(
    (conv1): ConvNormLayer(
      (conv): Conv2d(512, 128, kernel_size=(1, 1), stride=(1, 1), bias=False)
      (norm): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (act): SiLU(inplace=True)
    )
    (conv2): ConvNormLayer(
      (conv): Conv2d(512, 128, kernel_size=(1, 1), stride=(1, 1), bias=False)
      (norm): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (act): SiLU(inplace=True)
    )
    (bottlenecks): Sequential(
      (0): RepVggBlock(
        (conv1): ConvNormLayer(
          (conv): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
          (norm): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
          (act): Identity()
        )
        (conv2): ConvNormLayer(
          (conv): Conv2d(128, 128, kernel_size=(1, 1), stride=(1, 1), bias=False)
          (norm): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
          (act): Identity()
        )
        (act): SiLU(inplace=True)
      )
      (1): RepVggBlock(
        (conv1): ConvNormLayer(
          (conv): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
          (norm): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
          (act): Identity()
        )
        (conv2): ConvNormLayer(
          (conv): Conv2d(128, 128, kernel_size=(1, 1), stride=(1, 1), bias=False)
          (norm): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
          (act): Identity()
        )
        (act): SiLU(inplace=True)
      )
      (2): RepVggBlock(
        (conv1): ConvNormLayer(
          (conv): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
          (norm): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
          (act): Identity()
        )
        (conv2): ConvNormLayer(
          (conv): Conv2d(128, 128, kernel_size=(1, 1), stride=(1, 1), bias=False)
          (norm): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
          (act): Identity()
        )
        (act): SiLU(inplace=True)
      )
    )
    (conv3): ConvNormLayer(
      (conv): Conv2d(128, 256, kernel_size=(1, 1), stride=(1, 1), bias=False)
      (norm): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (act): SiLU(inplace=True)
    )
  )
)

随后,得到的outtorch.Size([4, 256, 50, 50]),并将其添加到outs,以供下一层循环使用

在这里插入图片描述

随后,其操作便是相同的了,只不过换成了第四层特征图与第五层特征图罢了。最终,得到outs如下:

在这里插入图片描述

随后,将结果返回,输入到Decoder中。

在这里插入图片描述

在进入真正的Decoder之前,还需要将Encoder输入的三层特征图进行扁平化,从而继续自注意力计算。三层特征图如下:

在这里插入图片描述

扁平化融合操作如下:

在这里插入图片描述

level_start_index 的值为 [0, 10000, 12500, 13125]
spatial_shapes的值为:[[100, 100], [50, 50], [25, 25]]
得到的feat_flatten如下:

在这里插入图片描述

通过concat拼接后如下:

在这里插入图片描述

至此,Efficient Hybrid Encoder模块便讲解完成了。

上述整个流程如下:

在这里插入图片描述

接下来,便是Decoder部分的介绍了,码字不易,给个赞呗!

  • 14
    点赞
  • 17
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 0
    评论
评论
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

彭祥.

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付:¥1
获取中
扫码支付

您的余额不足,请更换扫码支付或充值

打赏作者

实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
