【论文笔记】基于图神经网络的多视角视觉重定位 GRNet CVPR 2020 论文笔记

GRNet: Learning Multi-view Camera Relocalization with Graph Neural Networks

驭势科技, 北京大学机器感知重点实验室, 北京长城航空测控技术研究所

• 本文提出了一种使用多视角图像进行相机重定位的图神经网络。

• 该网络可以使得不连续帧之间进行信息传递，相比于只能在相邻前后帧之间进行信息传递的 序列输入和LTSM，其能捕获更多视角信息以进行重定位。因此LSTM只是一种GNN的特殊情况。

• 为了让GNN能适应于重定位任务，作者重新设计了节点、边、嵌入函数，使用CNN和GNN分别用于特征提取和知识传播。

• 设计了一个通用的基于图的损失函数，超越了原来的连续视角约束，引入了多视角约束

为什么使用GNN呢？ 因为GNN可以处理非结构性输入。LSTM和视觉里程计可以提供前后相邻帧的时间一致性约束，且LSTM并不能保持长时间的记忆。而GNN可以提供不连续多视角帧之间的时间一致约束。

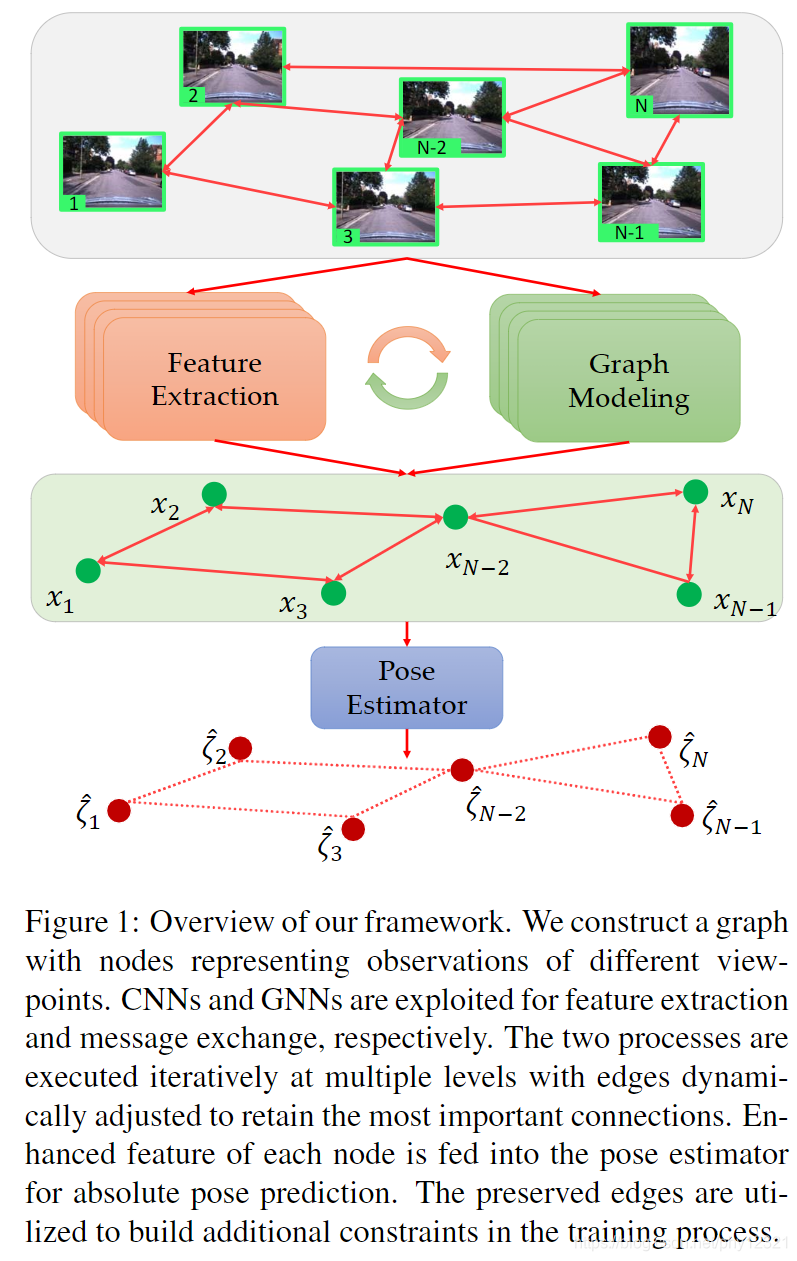

整体框架：

论文方法

1.重新设计GNN

• 节点：是一个3维的张量，每个节点$v_i$的特征$x_i\in R^{H\times W\times C}$

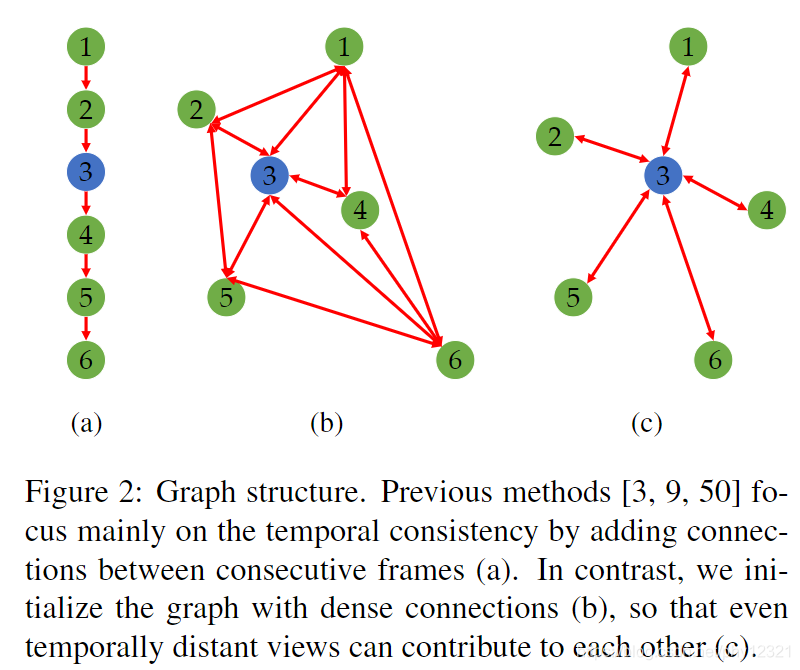

• 边初始化：初始化的时候连接所有的节点对，不放过任何可能的两个节点之间连接，后期会有边池化操作简化计算量

  这一步相比于LSTM的相邻节点相连具有优越性。

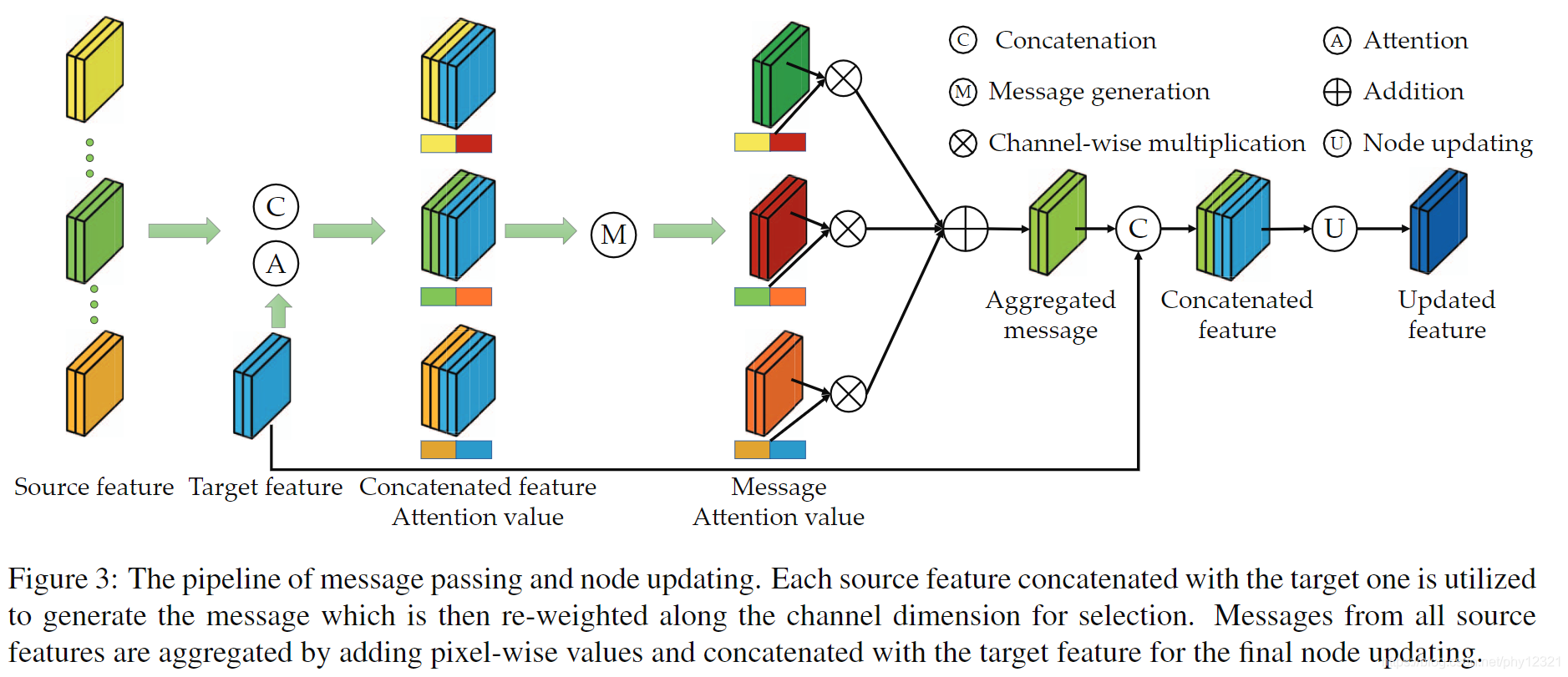

2.信息传播

• 首先使用CNN生成要从xi传播到xj的消息：
  $$m_{j\to i}=f_m(x_i,x_j)$$
  这里的fm是两层CNN，将xi和xj连接后输入fm得到传播消息

• 进行消息选择，其实就是计算边权重对边加权：
  $$\begin{gathered} a_{j\to i}=f_{atten}(x_i,x_j) \\ 其中f_{atten}是逐通道计算的余弦相似度cs： \\ {a}_{j\to i}^{(k)}=\sigma (cs(vec(x_i^{(k)}),vec(x_j^{(k)}))) \\ \sigma 为归一化到01 \end{gathered}$$

• 信息融合：即连接到x_i的所有边的加权平均：
  $$\begin{gathered} m_i^{agg}=\frac{1}{N_i}\sum _{e_{ij}\in ϵ}{a}_{j\to i}\otimes m_{j\to i} \\ \otimes 表示逐通道相乘 \end{gathered}$$

• 计算好融合的信息后，就是将节点v_i的特征x_i更新为其值了
  $$\begin{gathered} x_i^{\prime }=f_u(x_i,m_i^{agg}) \\ 其中f_u为更新函数，实际上是CNN和f_m相同但是参数不共享 \end{gathered}$$

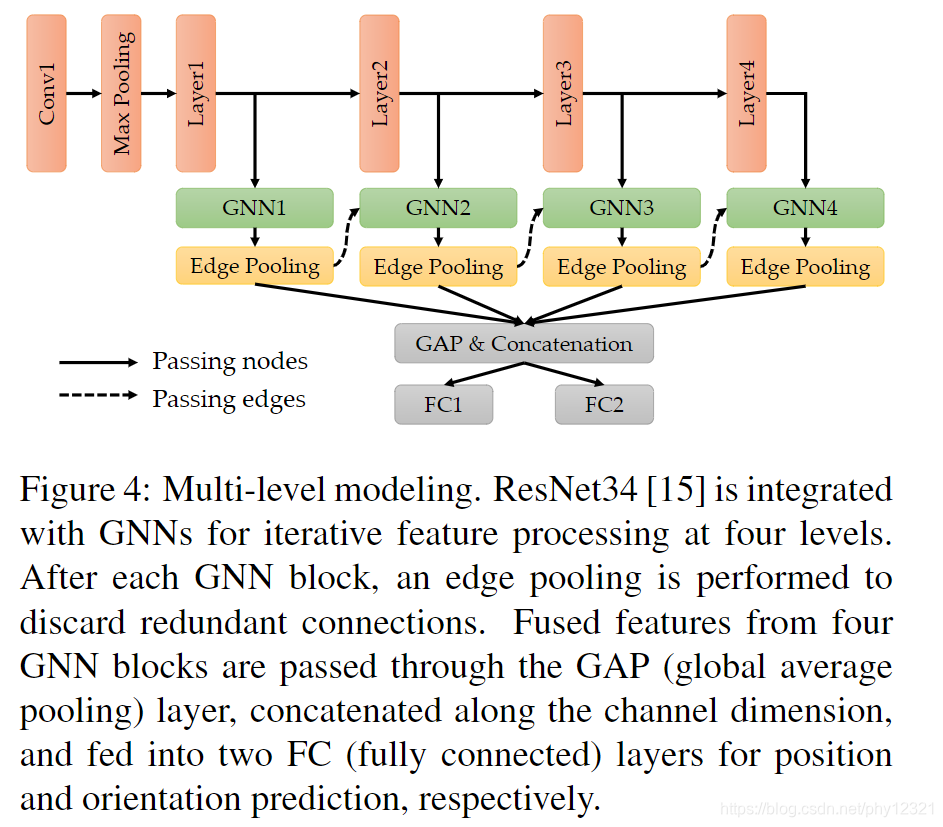

3.多层动态更新

多层更新引入了边池化机制，去除冗余连接。

• 多层图神经网络：

  使用ResNet34的四个模块$f_c^l(l=1,2,3,4)$对节点进行更新：
  $$V^l=f_c^l(V^{l-1})$$
  使用图神经网络$f_g^l$对边进行更新：
  KaTeX parse error: Undefined control sequence: \ at position 14: V^l_{fused},\̲ ̲epsilon ^l=f^l_…

• 自适应边池化：

  只保留余弦相似度最高的前k个节点之间的连接：
  $$c_{j\to i}=cs(maxpool(x_i),maxpool(x_j))$$

• 位姿估计：

  使用全局平均池化（GAP）对每层GNN的输出进行池化（融合各层特征输出），然后逐通道连接，通过两个全连接网络进行位置和姿态的估计。

4.GNN损失函数

模型的输出包含预测的位姿以及位姿之间的连接（边），因此损失函数包含两项
$$\begin{gathered} L=\frac{1}{N_v}\sum _{v_i\in V_{pose}}d({\zeta }_i,{\hat{\zeta }}_i)+\frac{1}{Ne}\sum _{e_{ij}\in E_{pose}}d({\omega }_{ij},{\hat{\omega }}_{ij}) \\ 第一项是绝对位姿损失，第二项是有连接的节点之间的相对位姿损失。 \\ d({\zeta }_i,{\hat{\zeta }}_i)=||t_i-{\hat{t}}_i|{|}_1\ast e^{-{\beta }_p}+{\beta }_p+||r_i-{\hat{r}}_i|{|}_1\ast e^{-\gamma p}+\gamma p \end{gathered}$$

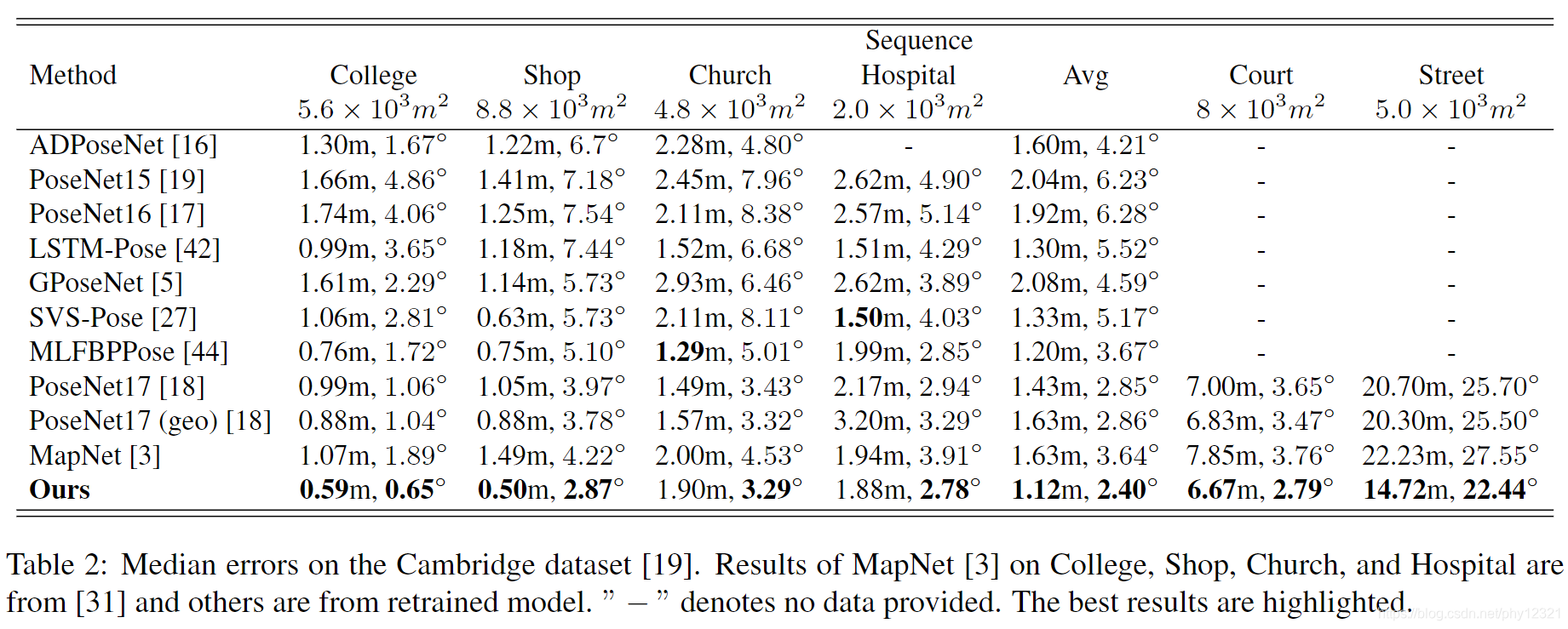

5.实验结果：

室内数据集：7scenes

室外数据集：cambridge，RobotCar
