文章探讨了电容在电路中与运放的交互作用，描述了初始、采样后的电荷转移以及保持态时的电流流向。重点强调了位数与反馈系数的关系对运放增益的影响。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在这里插入图片描述在这里插入图片描述

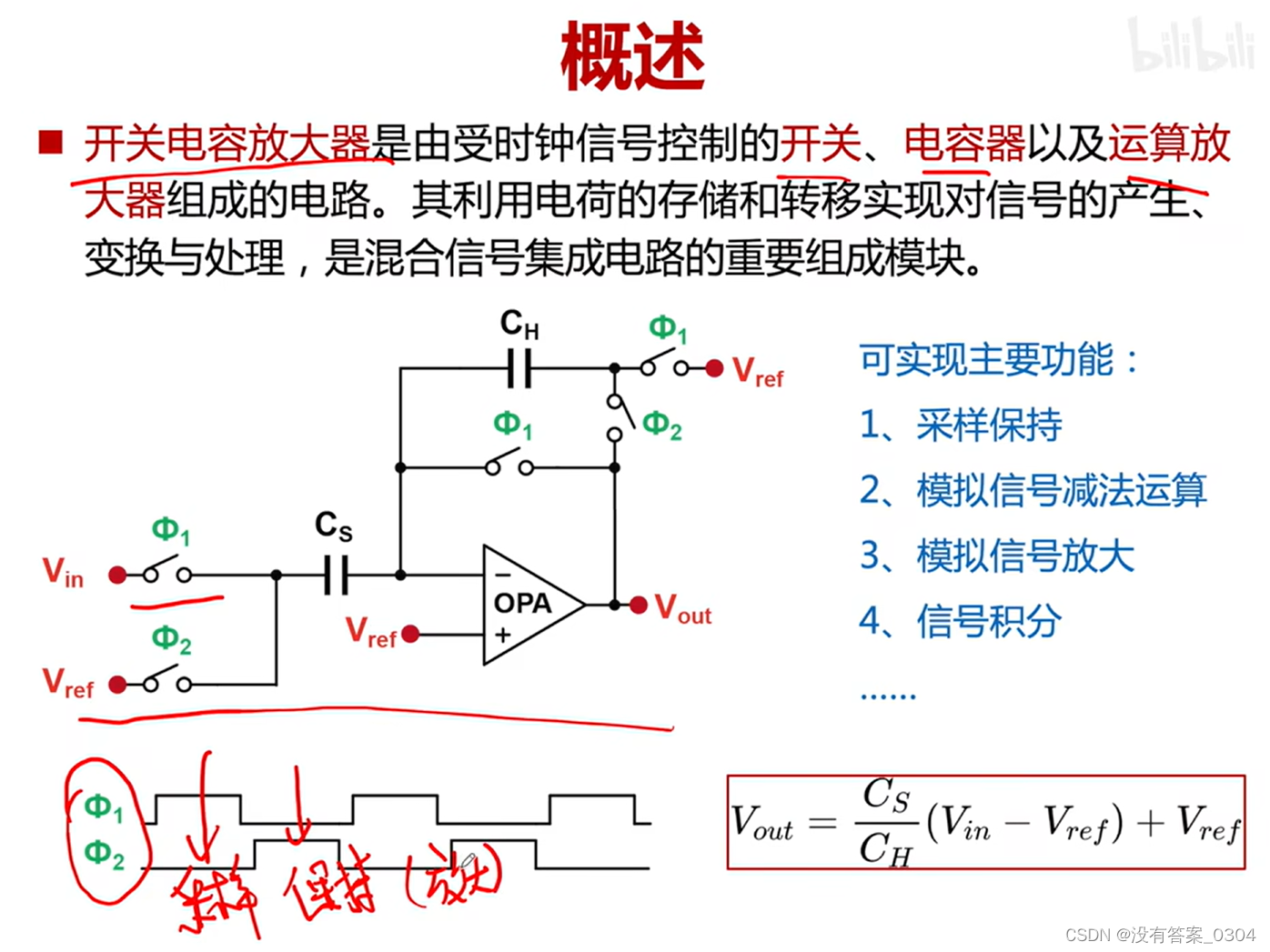

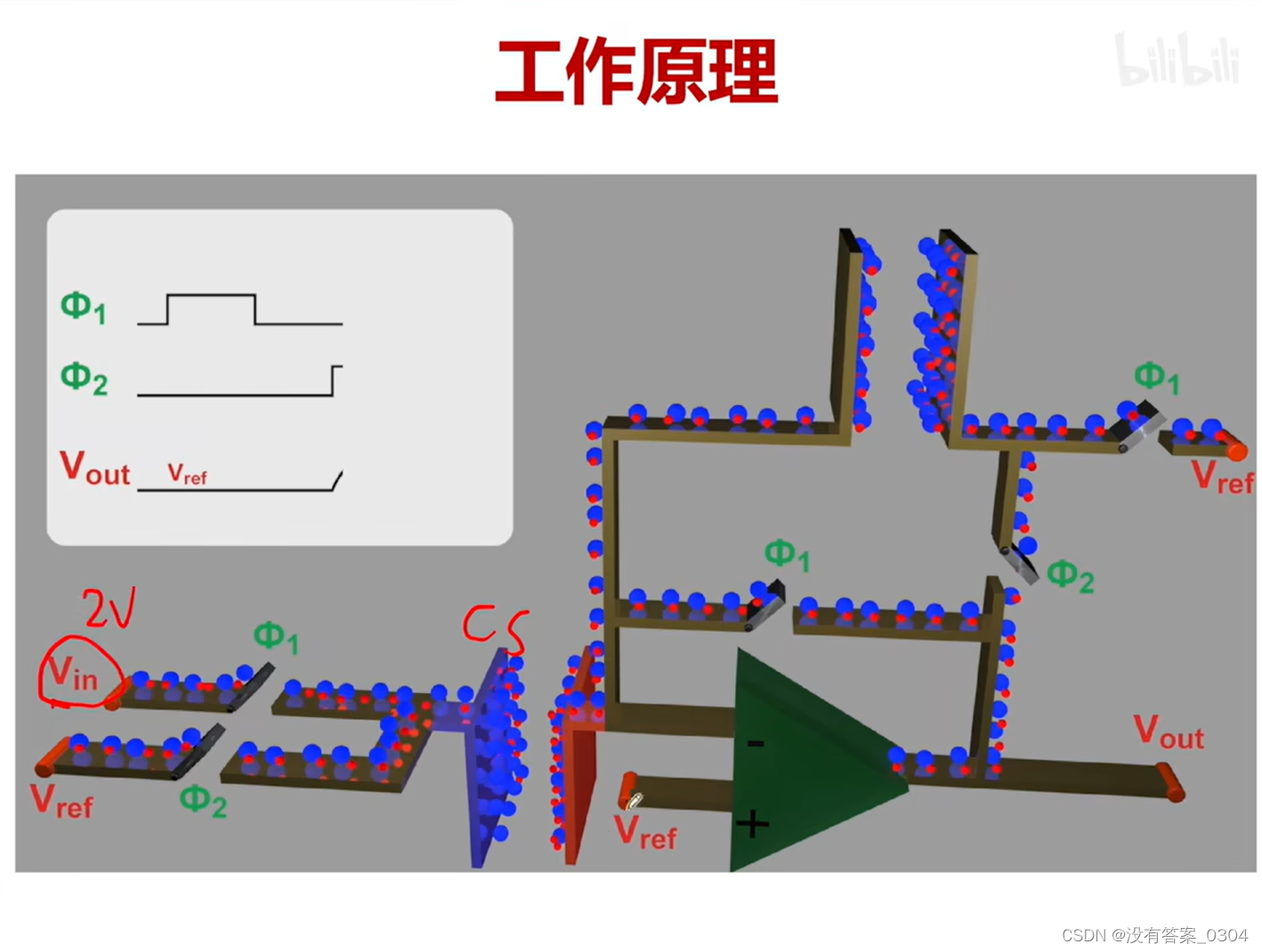

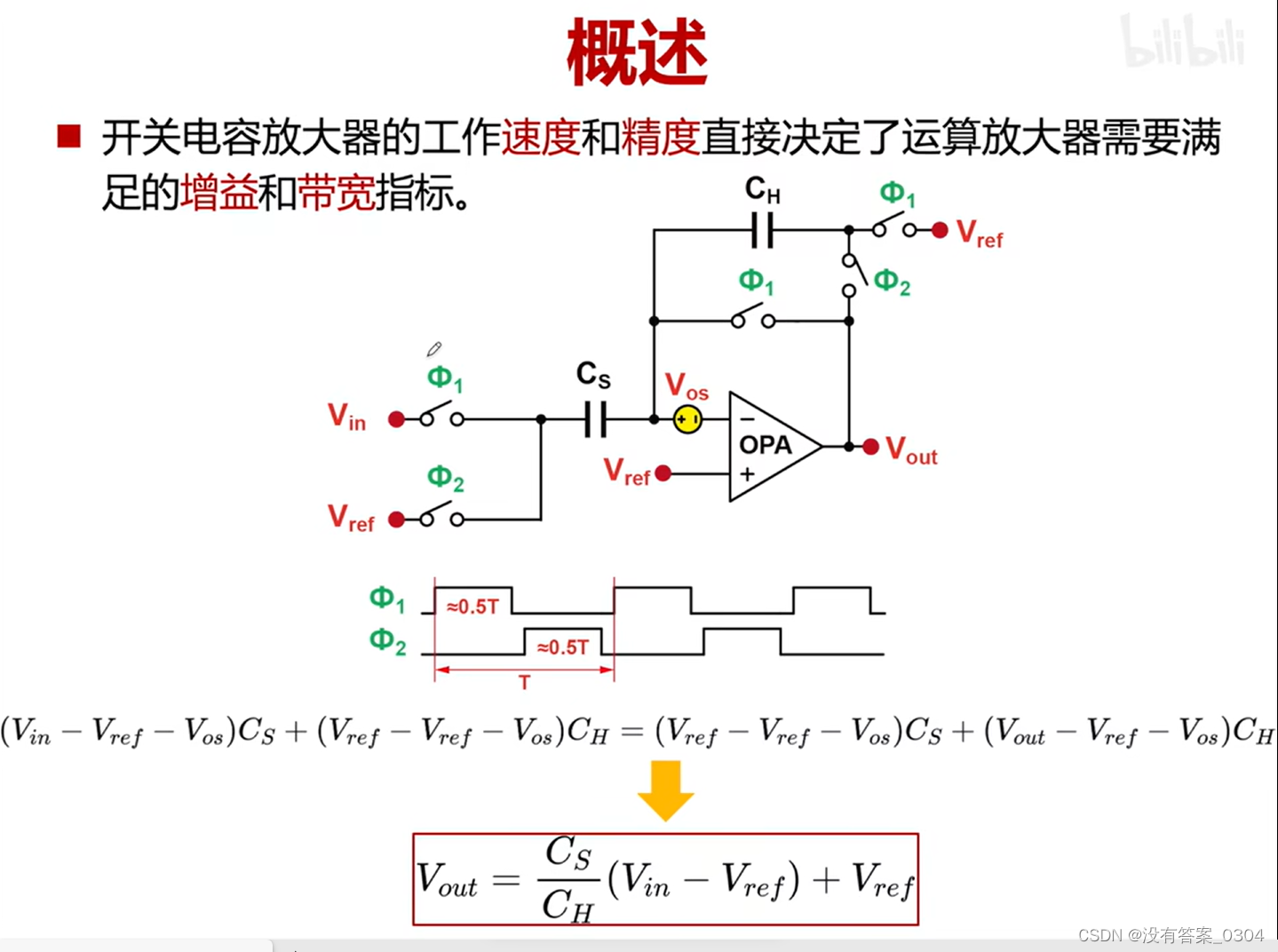

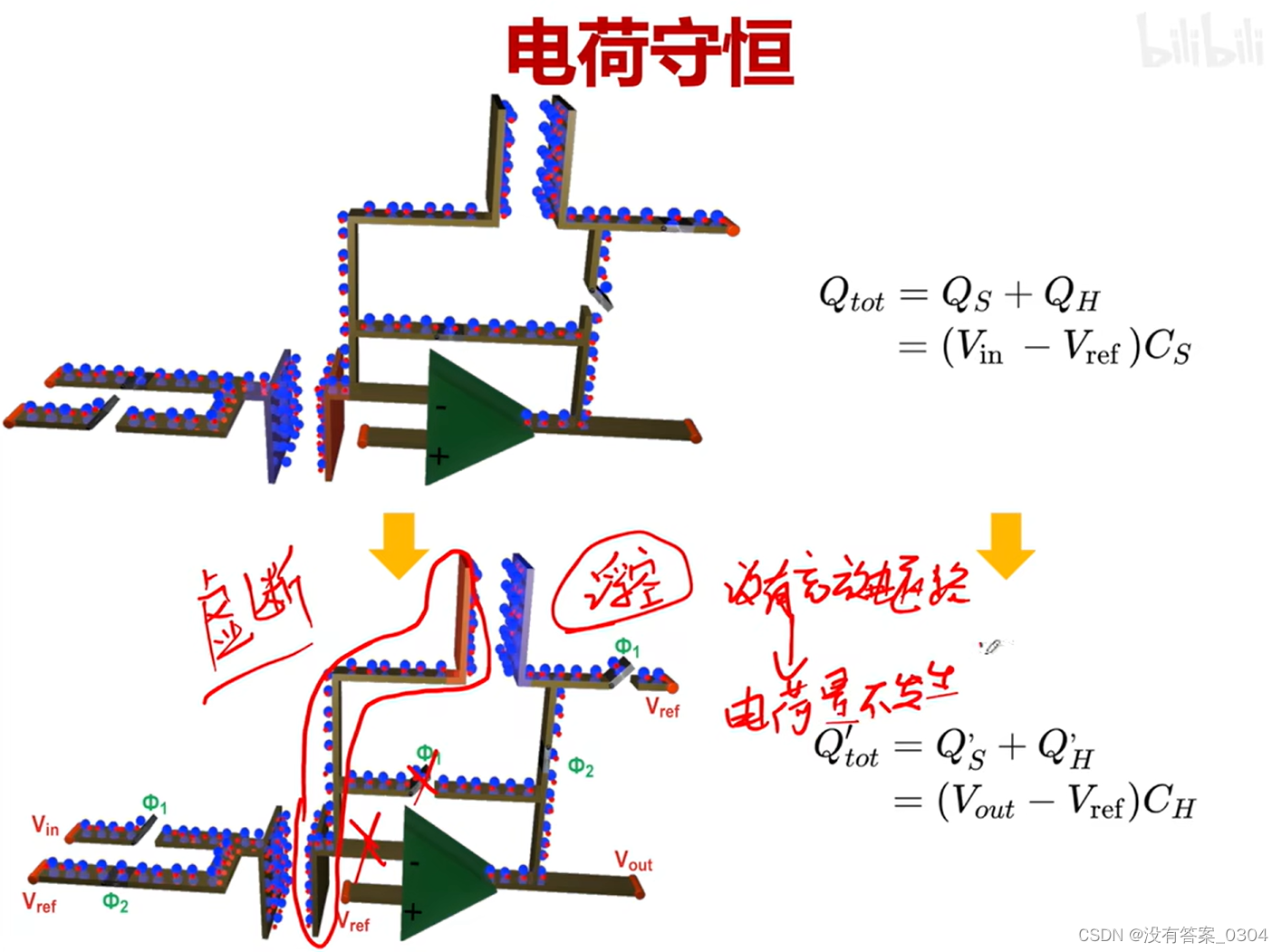

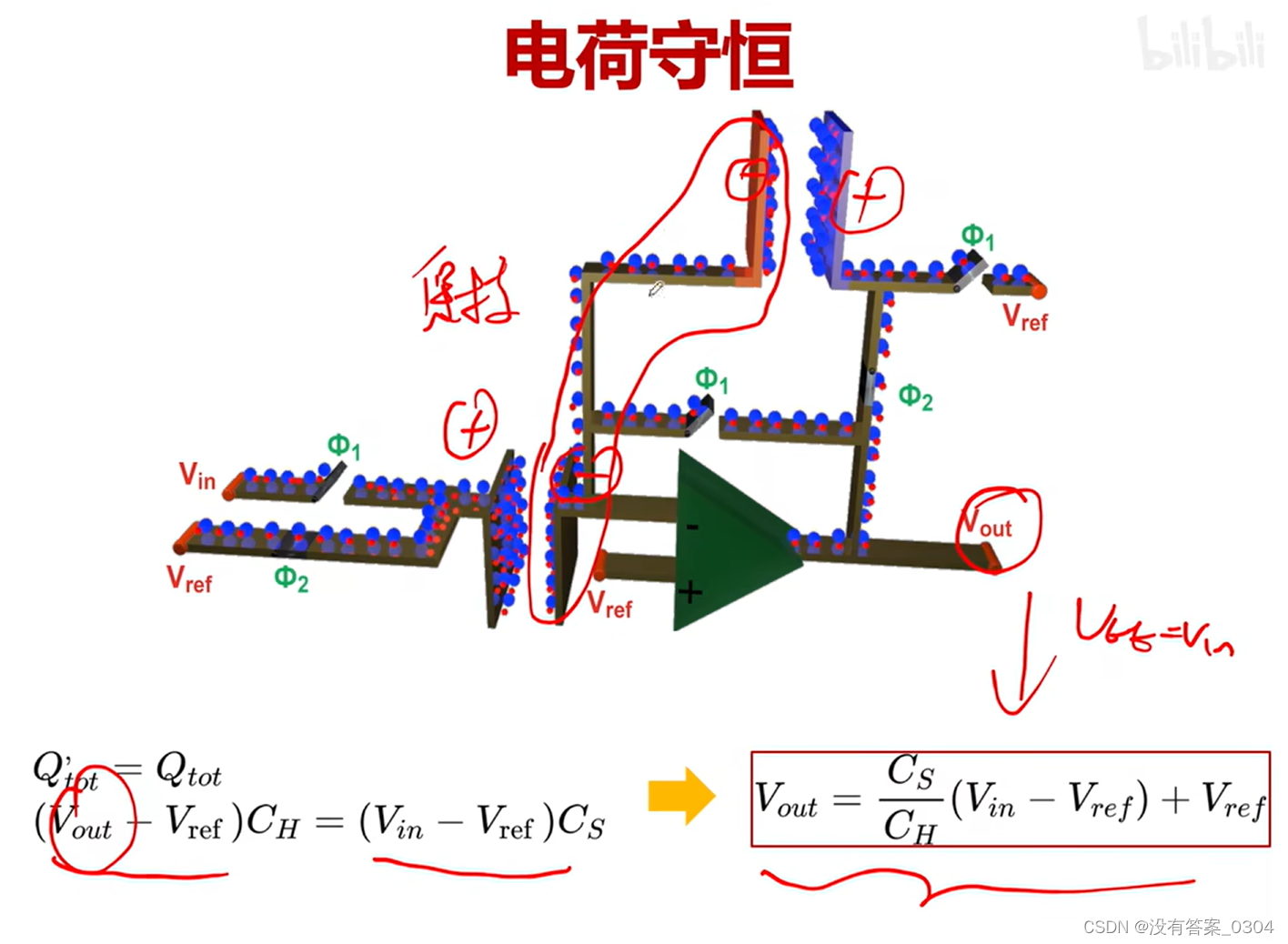

电流流向分析：
1.刚开始，两个电容都处于floating状态，极板上积累的电子数量相同，即电荷量为0；
2.采样后，Cs被充电到Vref-Vin；CH左右极板都为Vref，电荷量为0，Cs左极板电子被Vin抽走，堆积了不能移动的正质子，右极板堆积的电子由运放的输出端提供，因此电子的流向为：从运放输出端由负反馈流向Vin，电流流向与之相反；

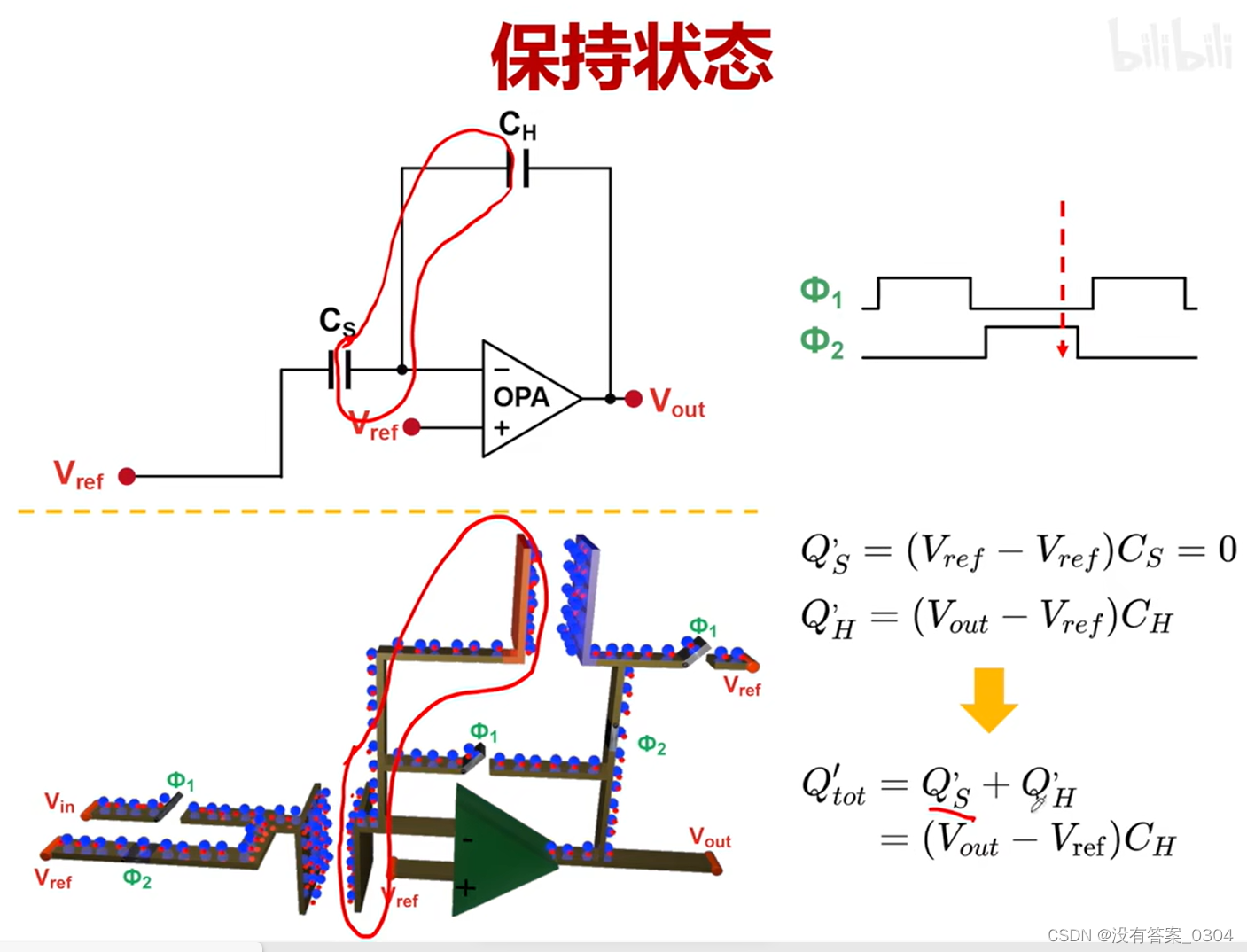

3.保持态时，Cs右极板堆积的电子跑到CH的左极板，CH排挤走的电子被Vout，即运放的输出端吸走

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

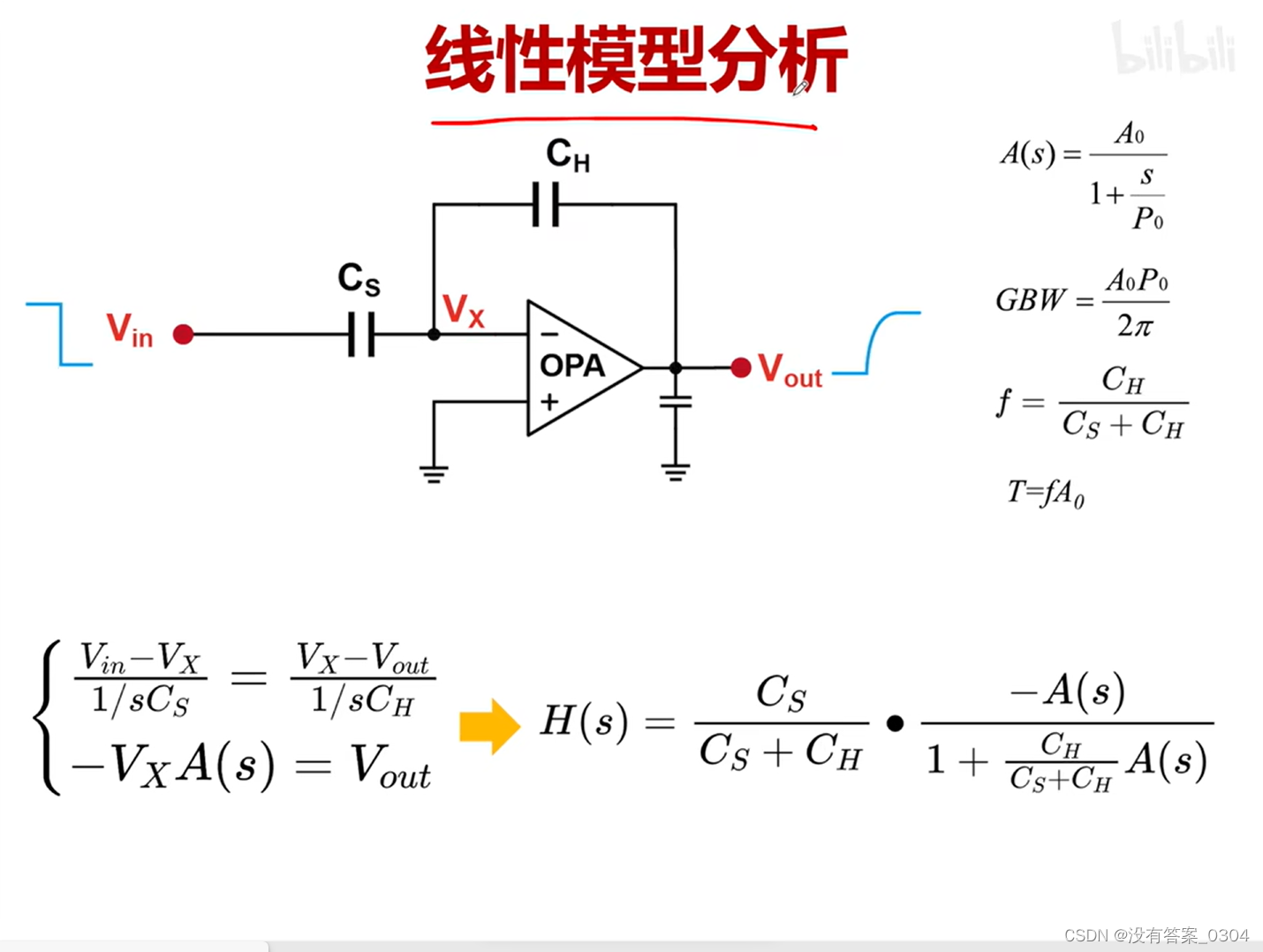

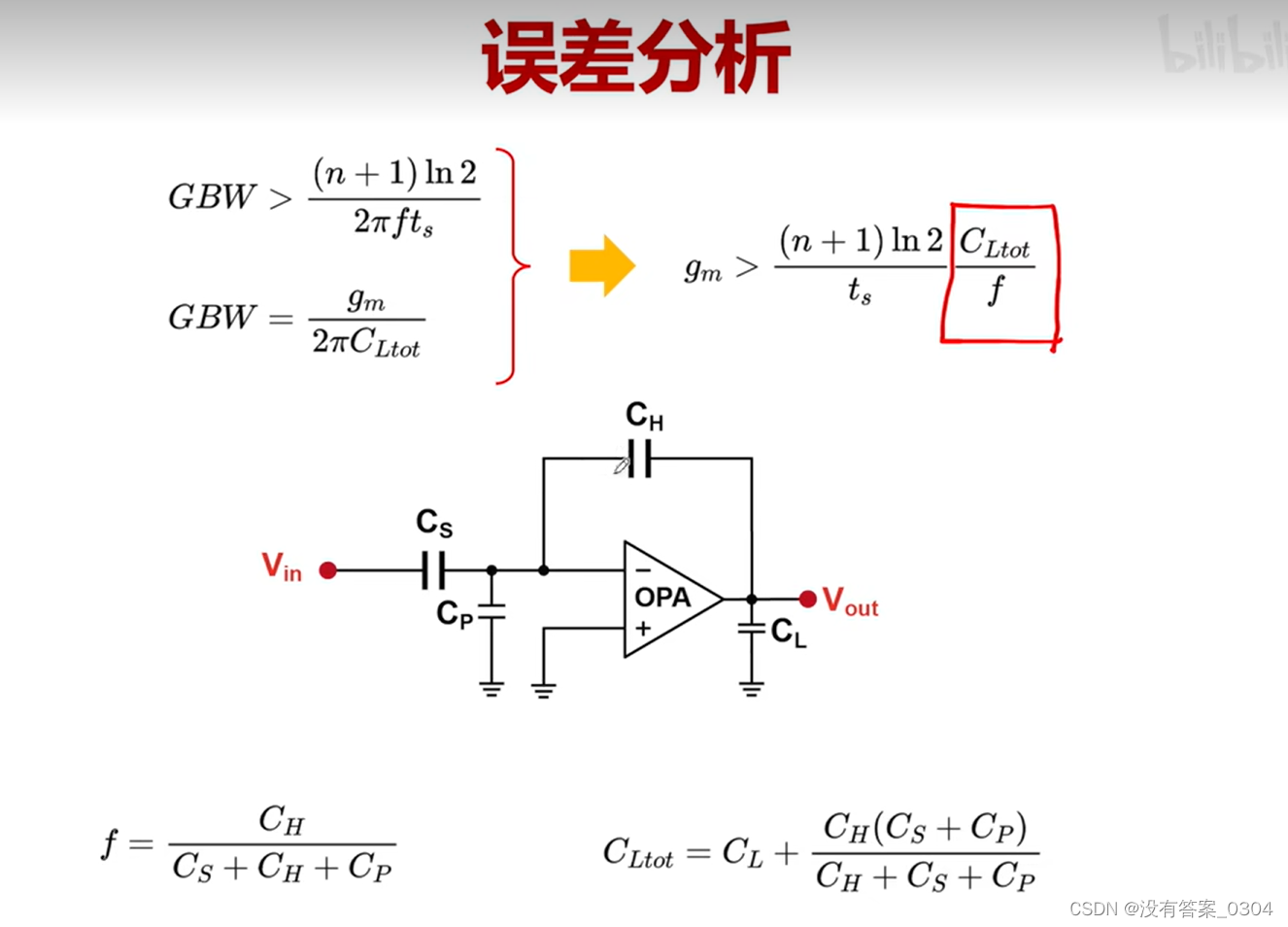

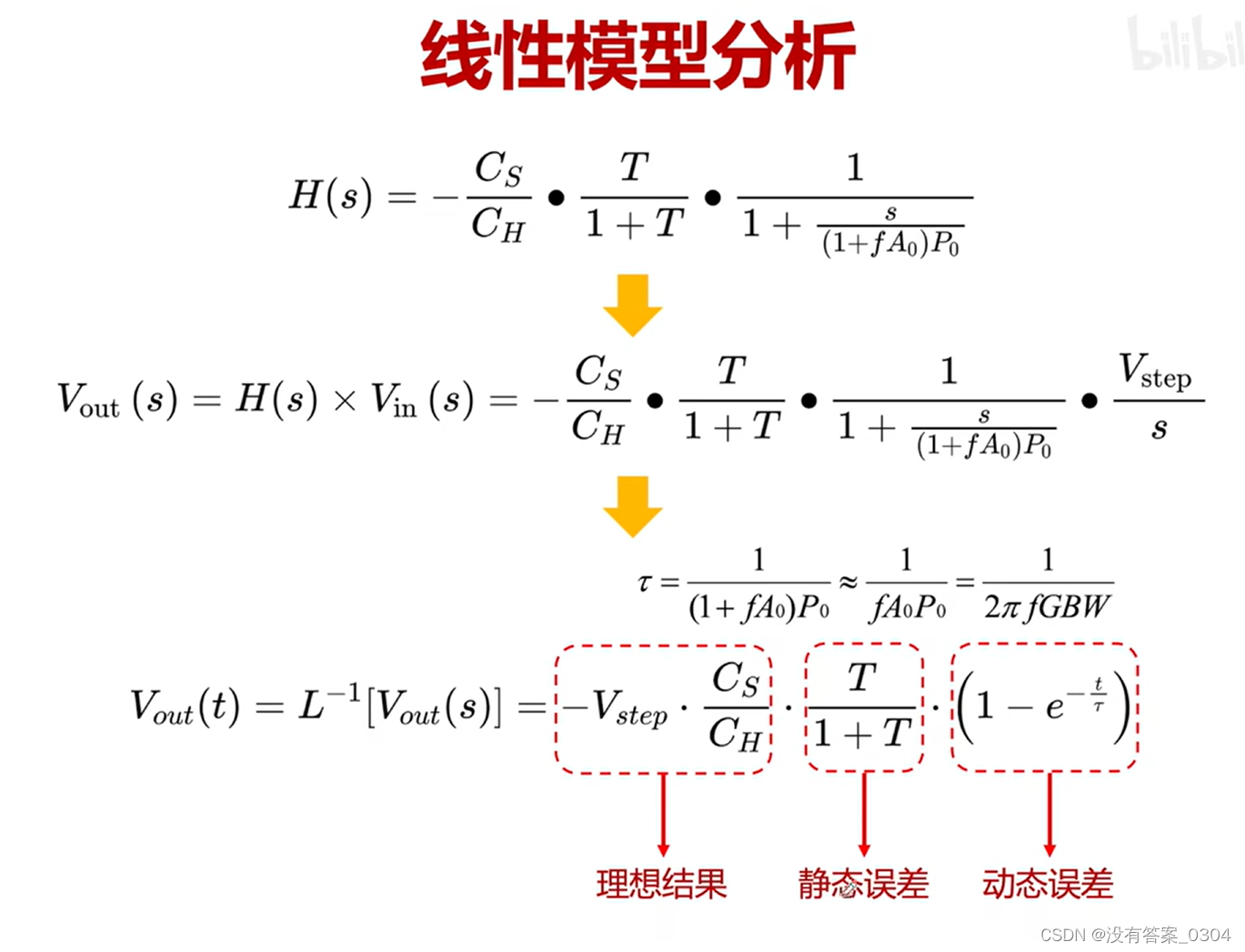

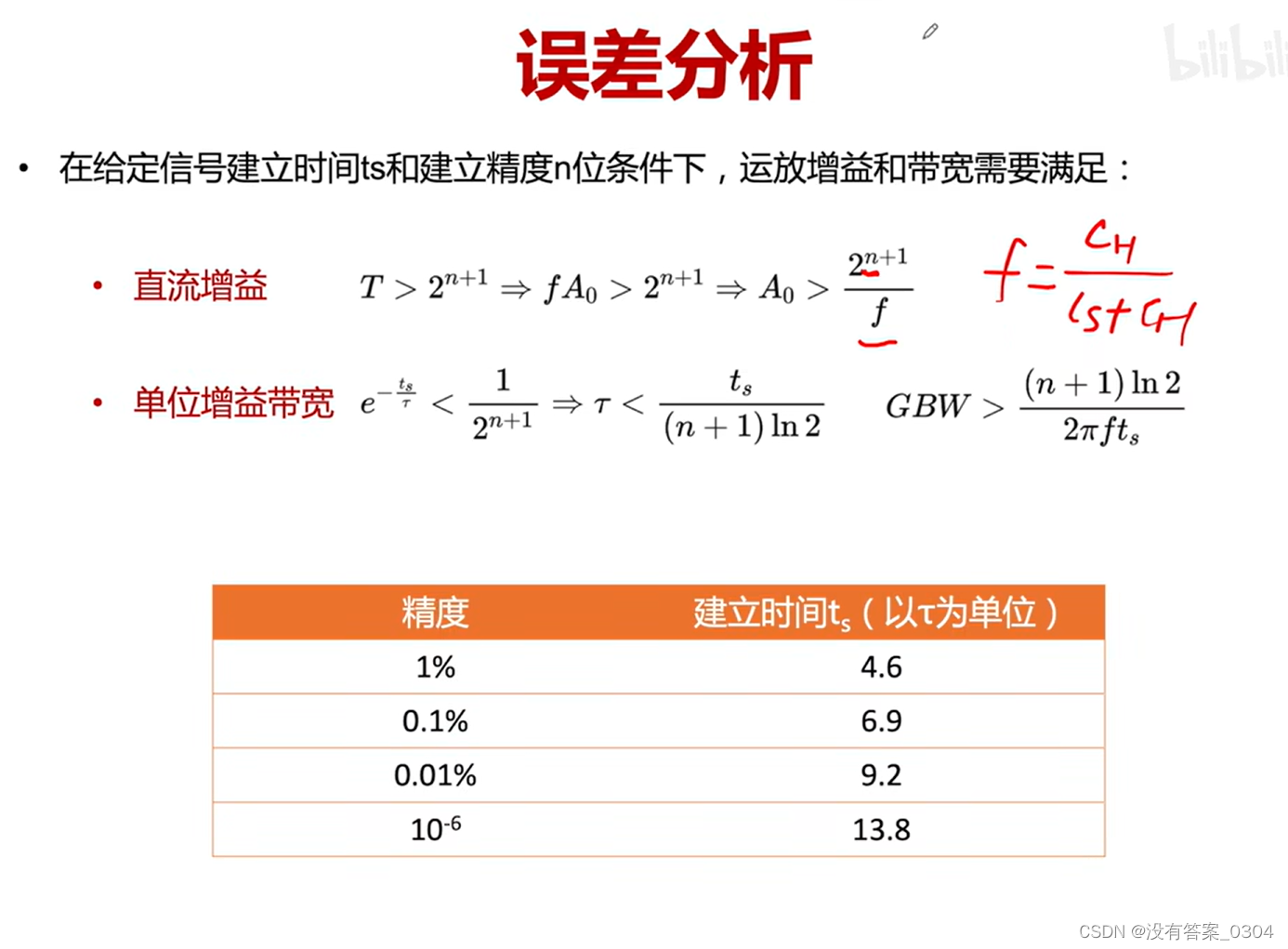

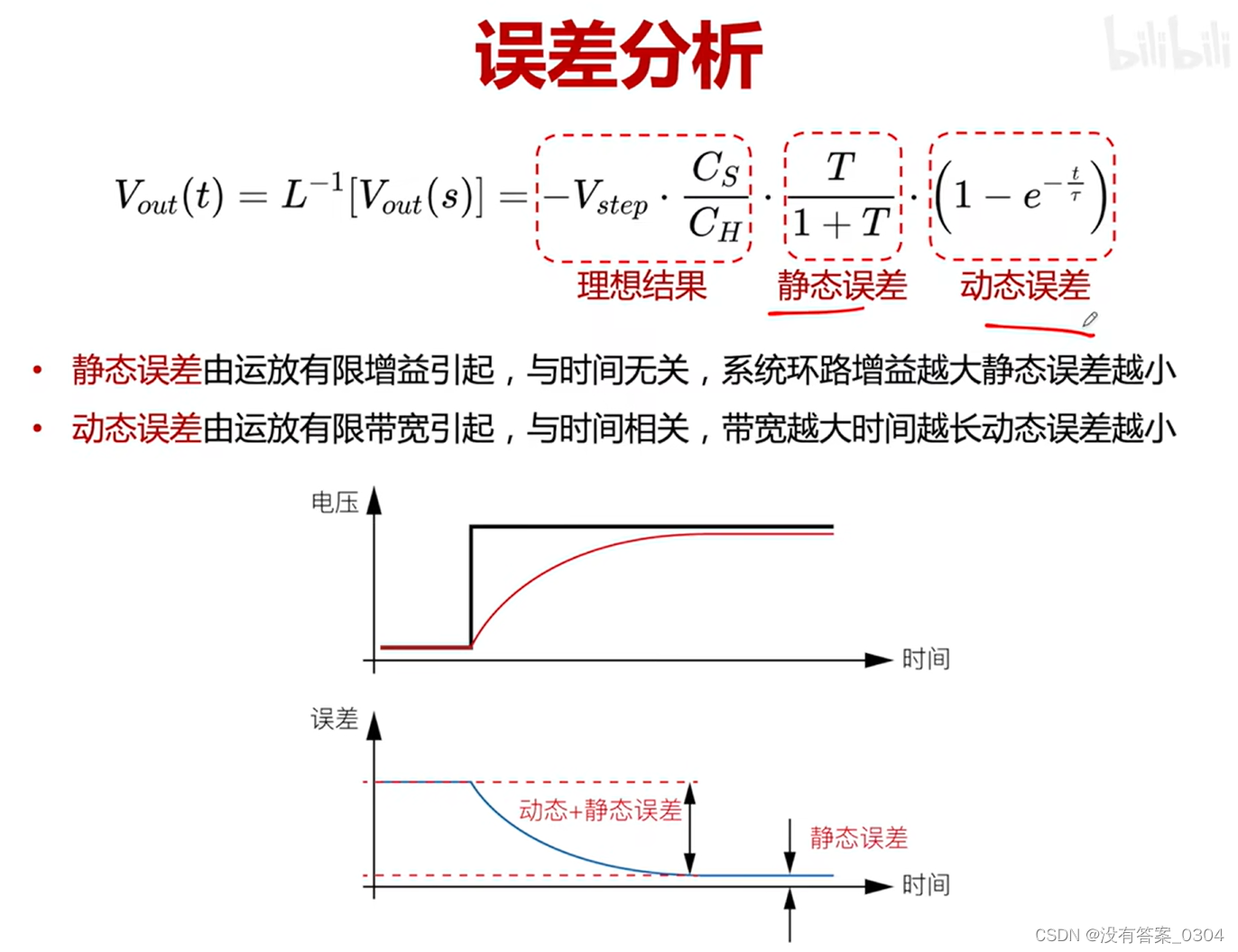

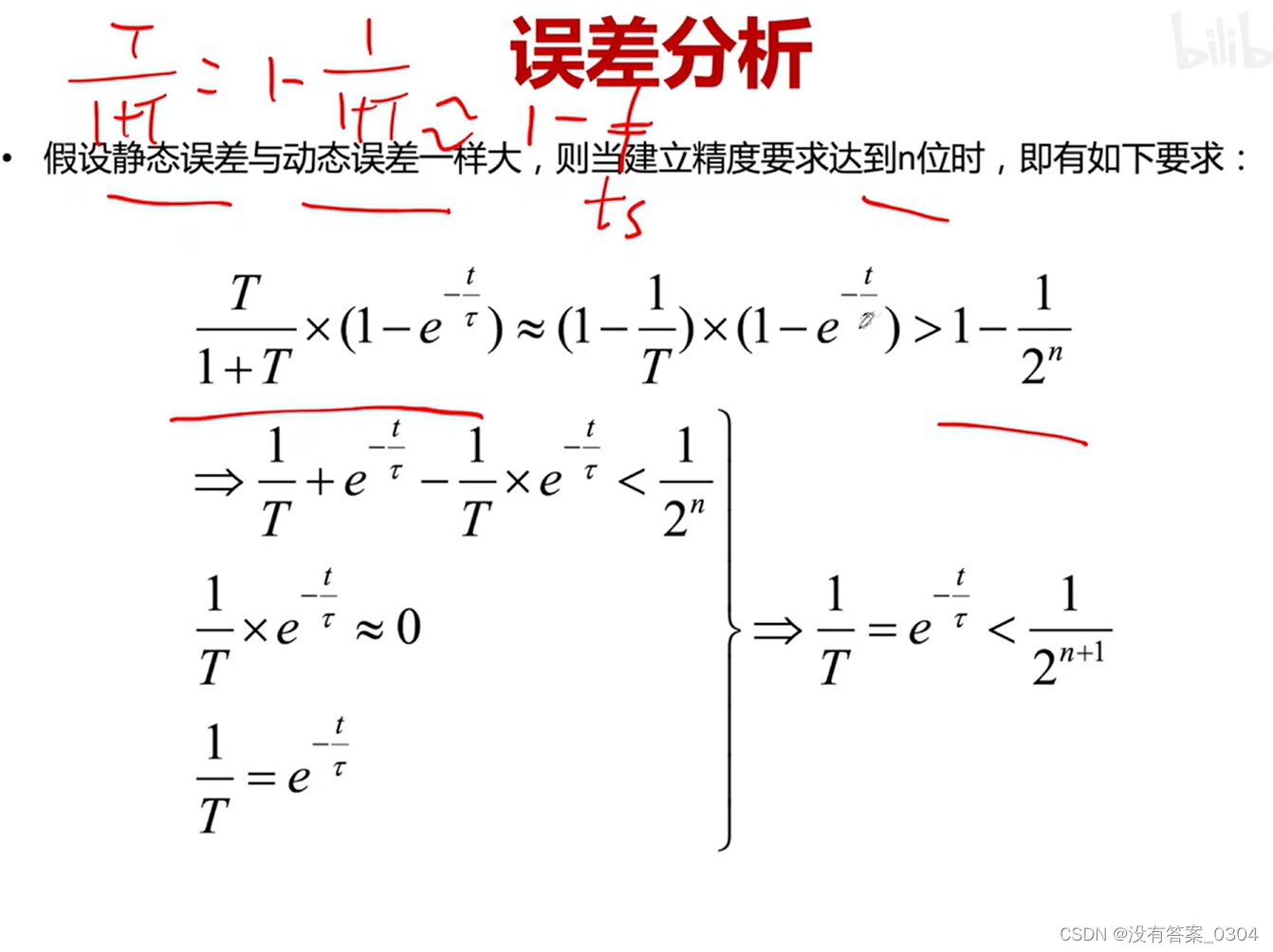

位数越高，反馈系数f越小，对运放的增益要求越大
在这里插入图片描述
在这里插入图片描述
