比较器理论

比较器种类

常用的电压域比较器有Strong-ARM结构和Double-tail结构。
Strong ARM结构凭借其结构简单、无静态功耗的特点受到广泛应用，Strong-ARM结构的比较器结构简单、速度快、功耗低，被广泛地应用在各种类型的ADC中。但缺点是在电源轨之间堆叠了较多MOS管，不适合于低压下的 设计。
为了解决单级结构的Strong-ARM比较器存在回踢噪声和不适合低压设计的 缺点，两级结构的Double-tail比较器被提出。

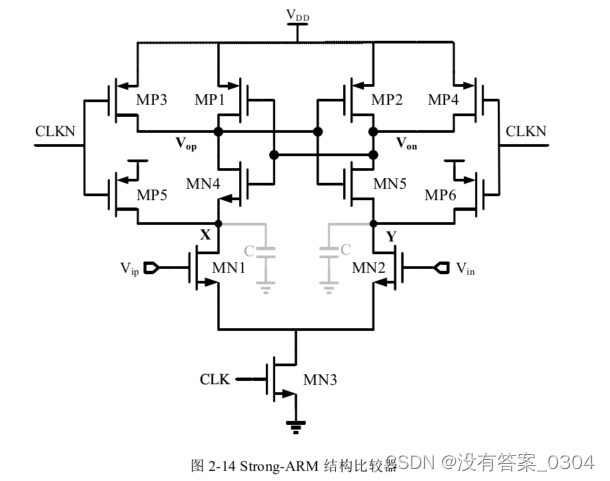

Strong ARM

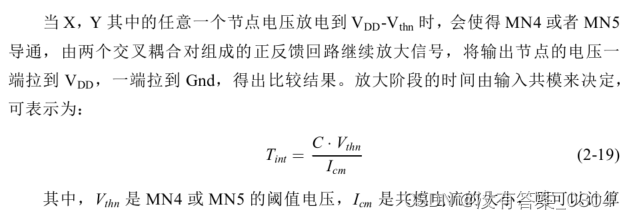

工作原理：由一个时钟控制的电流尾管MN3、一对差分输入管 MN1-MN2、两对交叉耦合对MN4-MN5和MP1-MP2和四个复位管MP3-MP6构 成。当比较时钟CLK为低电平时，比较器复位，MN3管关断，复位管MP3-MP6导通，将节点Von，Vop，X，Y分别充电到电源电压VD D 。当CLK转变为高电平 时，MN3管导通，复位管MP3-MP6关断，比较器开始进行比较，对X，Y节点的 电容放电，由于输入电压的不同，产生的差分电压为：

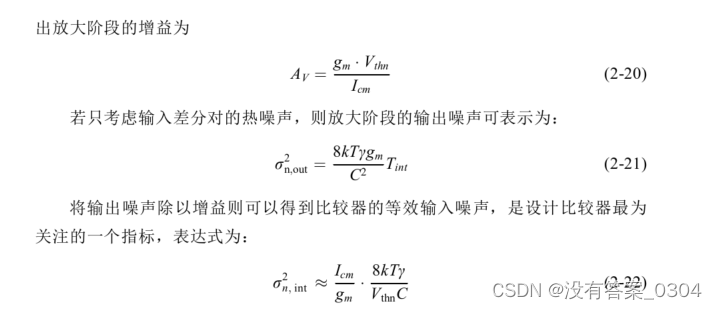

想要获得 较低的比较器噪声，有效的办法是让比较器的有效放大过程持续的时间变长，减小输入对的过驱动电压和增大节点的电容都是行之有效的措施，但带来的牺牲则是 比较器速度的降低和功耗的增加，因此需要根据实际需要在噪声性能和速度功耗 之间做出相应的折衷。
Vod=2*I/gm
对于单级结构的Strong-ARM比较器，回踢噪声（Kick-Back Noise）也是值得注意的，**由于交叉耦合对组成的锁存器构成正反馈，内部X，Y 节点会有较大的电压变化，通过尺寸较大的输入管的栅漏电容CGD 耦合回输入端， 造成误差，尤其是当输出电压还未拉开时造成的影响更剧烈，该误差引起的噪声被称为回踢噪声。**文献[46]提出了用额外的电容连接到输入管的栅漏两端来中和 回踢噪声，该方法要求额外添加的电容大小要和输入管的CG D 相等。

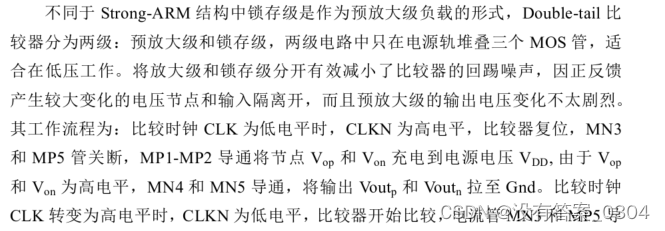

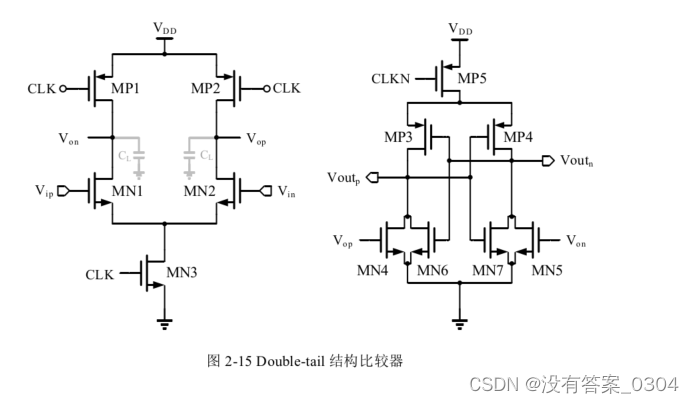

Double-tail比较器
