1.自偏置电流镜

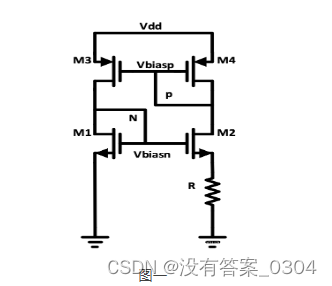

参考1：正确偏置和自启动电路
正确偏置：
在这里插入图片描述

2.自启动电路

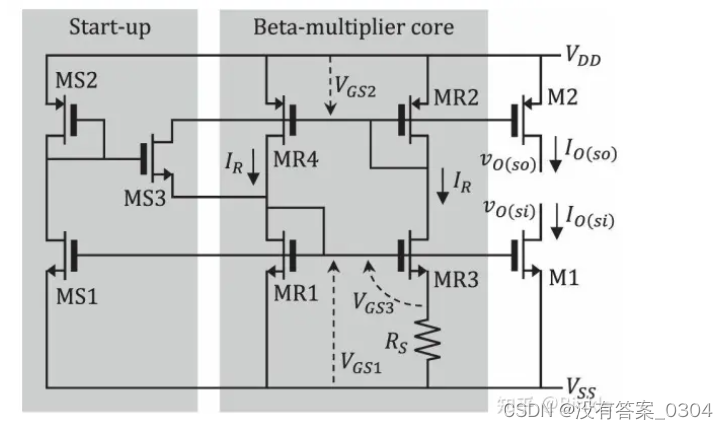

参考2：两种自启动电路、cascode低压设计、自启动充放电过程分析
在这里插入图片描述

在这里插入图片描述

3.低压自偏置电流镜

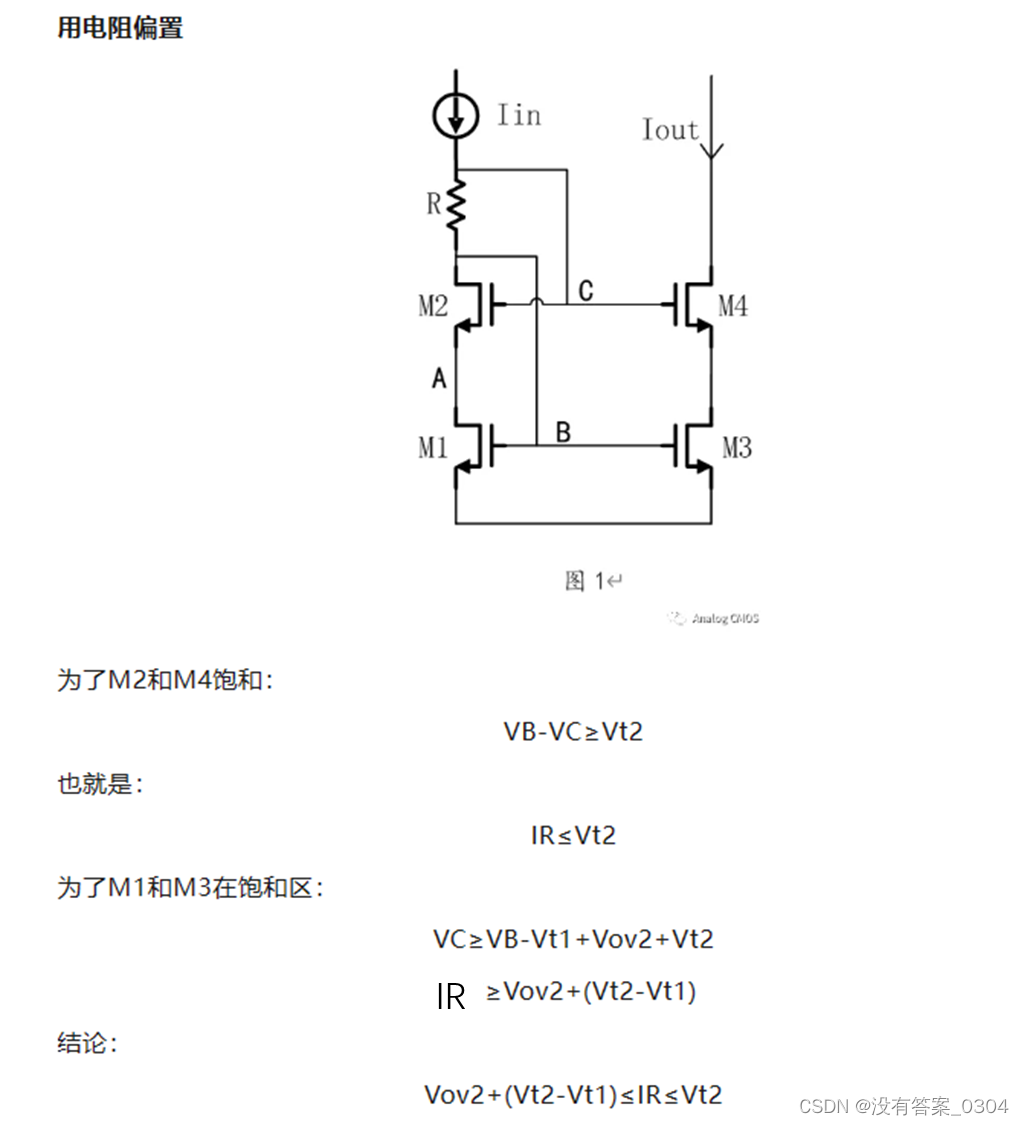

参考3：电阻偏置分析
在这里插入图片描述
Vb=Vgs3+Vod=Vgs1+Vod

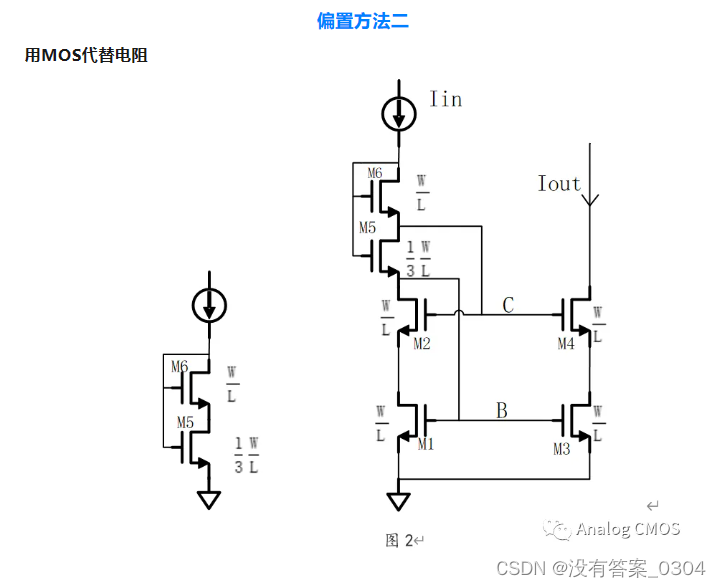

4.电阻偏置和MOS偏置的分析

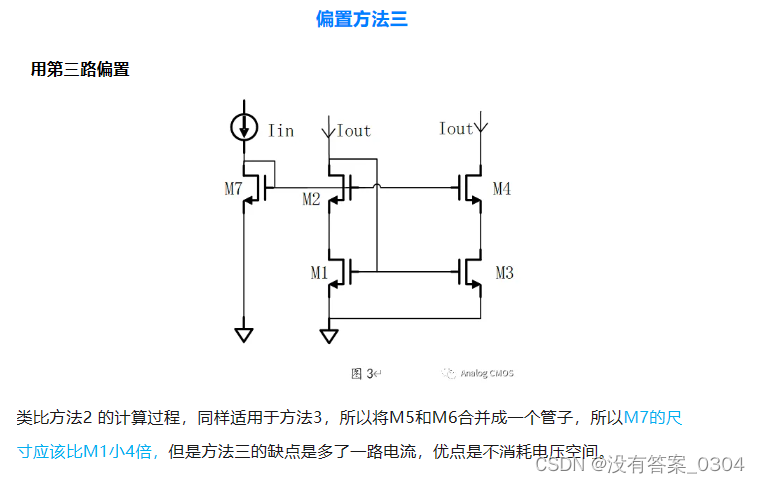

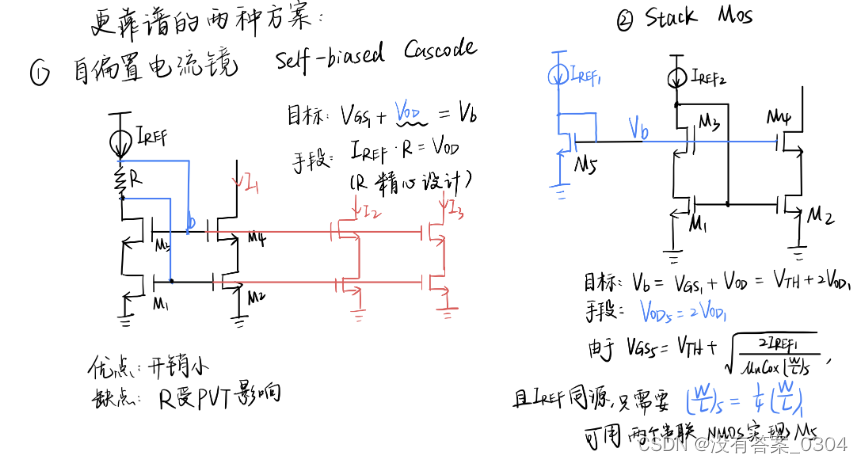

参考4：低压三种偏置方法
在这里插入图片描述

在这里插入图片描述

参考5：清华电流镜教材

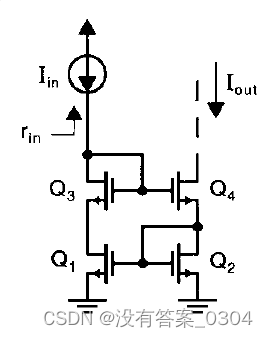

5.威尔逊电流镜与cascode电流镜：

输出阻抗、最小输出电压对比
威尔逊电流镜
 cascode电流镜
Vout最小值都为2Vod+Vt

在这里插入图片描述
