1. Display

在移植那里会有一个显示接口的移植，这部分其实对应的就是Display，可以翻译为显示器。在LVGL中，可以有多个Display，即物理上支持多个显示器。这些显示器的颜色深度都是由LV_COLOR_DEPTH决定的，即这些显示器的图像数据格式都是一样的，尽管这些显示器可能有彩色的和黑白的，所以需要在驱动的flush_cb中转换成正确的格式。

对于大部分的应用，可能只有一个显示器，这部分不用处理，对于需要传递display的参数都设置为NULL即可。

2. Screen

Screen是基于Display的一个对象，相当于一个容器，用来放置其他对象。

2.1 创建Screen

Screen可以从任何类型的Object创建，但是有两种常见的类型：Base Object和Image。

lv_obj_t * scr = lv_<type>_create(parent)

参数parent表示父对象。

Base Object和Image类型的Screen的创建函数是：lv_obj_create和lv_img_create

2.2 加载Screen

void lv_scr_load(lv_obj_t * scr)

加载Screen也即将Screen里面的内容显示出来。

2.3 获取活动的Screen

lv_obj_t * lv_scr_act(void)

2.4 实例

 设置2个Screen，不停的切换2个Screen。

2.4.1 定义2个Screen全局变量

static lv_obj_t* gTestScreen1;
static lv_obj_t* gTestScreen2;

2.4.2  初始化Screen

    gTestScreen1 = lv_obj_create(NULL);
    gTestScreen2 = lv_obj_create(NULL);

    lv_obj_t* rect1 = lv_obj_create(gTestScreen1);
    lv_obj_set_size(rect1, LV_PCT(20), LV_PCT(20));
    lv_obj_align(rect1, LV_ALIGN_TOP_LEFT, 20, 20);

    lv_obj_t* rect2 = lv_obj_create(gTestScreen2);

    lv_obj_set_size(rect2, LV_PCT(20), LV_PCT(20));
    lv_obj_align(rect2, LV_ALIGN_TOP_LEFT, 220, 20);

    static lv_style_t style;
    lv_style_init(&style);
    lv_style_set_bg_color(&style, lv_palette_main(LV_PALETTE_GREY));
    lv_obj_add_style(rect2, &style, LV_STATE_DEFAULT);
    lv_scr_load(gTestScreen1);

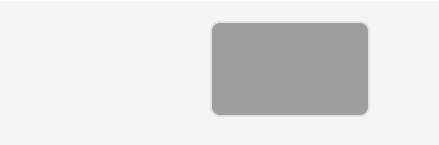

创建2个Screen，一个Screen在（20，20）显示白色框，一个Screen在（220，20）位置显示灰色框。

2.4.3  循环更替

void testLoop(void)
{
    static uint32_t loopCnt = 0;
    static uint8_t loopFlag = 0;

    if (((++loopCnt) % 100) == 0)
    {
        if (lv_scr_act() != gTestScreen1)
        {
            lv_scr_load(gTestScreen1);
        }
        else
        {
            lv_scr_load(gTestScreen2);
        }
    }
}

循环加载2个Screen，然后在while循环中调用。

    while (!lv_win32_quit_signal)
    {
        lv_task_handler();
        testLoop();
        Sleep(1);
    }

3. Layer图层

每个对象对应一个图层。每个图层可以覆盖，改变图层顺序。后出现的对象总是覆盖前面的对象。

3.1 切换顺序

void lv_obj_move_foreground(lv_obj_t * obj)

将对象移动到最前面，即它会覆盖其他的对象。

void lv_obj_move_background(lv_obj_t * obj)

将对象移动到背景，即其他对象会覆盖它。

void lv_obj_move_to_index(struct _lv_obj_t * obj, int32_t index);

将对象移动到其父对象中的给定索引。参数index是索引值，有效值-lv_obj_get_index(obj)到lv_obj_get_index(obj) - 1。index为正负值时表示移动的方向。

3.2 顶层和系统层

顶层和系统层是LVGL的特殊层。这2个层在Display的所有Screen都是可见的。 顶层始终位于默认屏幕的顶部，而系统层位于 顶层的顶部。

用户可以使用顶层来创建一些随处可见的内容。例如，菜单栏、弹出窗口等。如果启用了click 属性，那么顶层将吸收所有用户点击并充当模态。

系统层也用于LVGL 的类似目的。例如，它将鼠标光标放在所有图层上方以确保它始终可见。

获取顶层和系统层句柄的方式：

lv_obj_t * top = lv_layer_top();
lv_obj_t * sys = lv_layer_sys();

3.3 实例

3.3.1 创建全局变量

lv_obj_t* rect1;
lv_obj_t* rect2;
lv_obj_t* rect3;
lv_obj_t* label;

3个矩形和一个Label。

3.3.2 初始化

    static lv_style_t style1, style2;

    rect1 = lv_obj_create(lv_scr_act());
    rect2 = lv_obj_create(lv_scr_act());
    rect3 = lv_obj_create(lv_scr_act());

    lv_obj_set_size(rect1, LV_PCT(20), LV_PCT(20));
    lv_obj_align(rect1, LV_ALIGN_TOP_LEFT, 20, 20);

    lv_style_init(&style1);
    lv_style_set_bg_color(&style1, lv_palette_lighten(LV_PALETTE_GREY, 1));
    lv_obj_add_style(rect2, &style1, LV_STATE_DEFAULT);
    lv_obj_set_size(rect2, LV_PCT(20), LV_PCT(20));
    lv_obj_align(rect2, LV_ALIGN_TOP_LEFT, 70, 20);

    lv_style_init(&style2);
    lv_style_set_bg_color(&style2, lv_palette_lighten(LV_PALETTE_GREEN, 1));
    lv_obj_add_style(rect3, &style2, LV_STATE_DEFAULT);
    lv_obj_set_size(rect3, LV_PCT(20), LV_PCT(20));
    lv_obj_align(rect3, LV_ALIGN_TOP_LEFT, 120, 20);

    label = lv_label_create(lv_scr_act());
    lv_obj_set_size(label, LV_PCT(20), LV_PCT(20));
    lv_obj_align(label, LV_ALIGN_TOP_LEFT, 120, 120);
    lv_label_set_text(label, "0");

3个矩形框显示不同的颜色，Label显示第几步。

3.3.3 循环更替处理

void testLayerLoop(void)
{
    static uint32_t loopCnt = 0;
    static uint8_t loopFlag = 0;

    if (((++loopCnt) % 1000) == 0)
    {
        switch (loopFlag)
        {
            case 0:
                lv_obj_move_foreground(rect1);
                lv_label_set_text(label, "0");
                break;
            case 1:
                lv_obj_move_foreground(rect2);
                lv_label_set_text(label, "1");
                break;
            case 2:
                lv_obj_move_foreground(rect3);
                lv_label_set_text(label, "2");
                break;
            case 3:
                lv_obj_move_background(rect3);
                lv_label_set_text(label, "3");
                break;
            case 4:
                lv_obj_move_background(rect2);
                lv_label_set_text(label, "4");
                break;
            case 5:
                lv_obj_move_background(rect1);
                lv_label_set_text(label, "5");
                loopFlag = (uint8_t)-1;
                break;

        }
        loopFlag++;
    }
}
