在Unity中制作逼真的建筑场景

原创 Unity Unity官方平台 2018-07-28

在创作游戏中，场景的制作是必须要面对的问题，如何高效制作好感染力强、让人印象深刻的场景是每个开发者都会面临的难题，因为场景的细节和逼真度处理起来并不简单。



本篇文章中，游戏开发工程师Toivo Glumov 和 概念艺术家Natalie Kayurova将为我们讲解如何在Unity中打造细节丰富、十分逼真的建筑场景，他们将分享在制作过程中的心得，包括遇到的问题和解决方案，以此启发读者制作出自己的建筑场景。



项目介绍

Toivo和Natalie从事游戏开发多年，具有相当丰富的开发经验。Natalie是VR项目《Arktika》的概念艺术家，Toivo则为《Call of Duty: Infinite Warfare》创作了很多模型。本文中的使用的游戏场景便是二人合作创作。

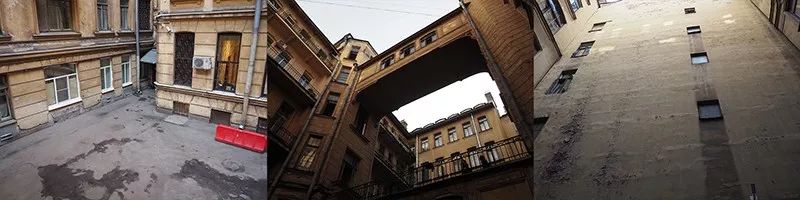

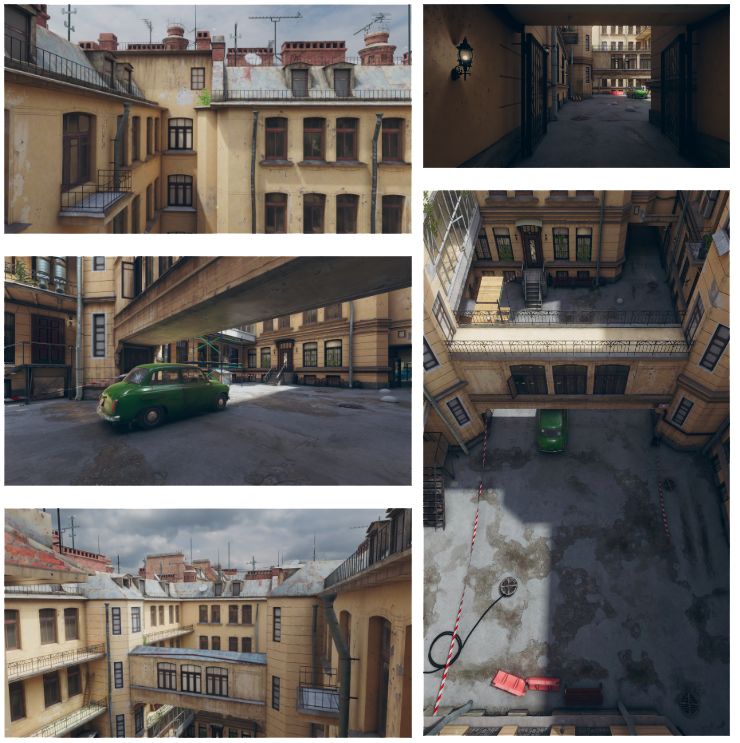

在创作建筑时，使用一座外部桥连接二个建筑，会使得普通的房子更有趣，让人印象深刻。二位创作者去到了有很多这类建筑的圣彼得堡。他们找到了一个不错的庭院作为参考素材，从这个环境出发，构想了一个故事和游戏场景，以此为启发开始场景制作。





项目分工方面，Toivo负责技术部分，包括：建立渲染管道、创建模块、制作程序化纹理、制作关卡和渲染设置等。Natalie则负责艺术方面，如颜色、光照、内容、后期处理设置等，除此之外，她还负责角色建模和很多其它元素。





Toivo喜欢程序化的解决方案，这样能使工作流程更高效，Allegorithmic为他提供了这样的工具来进行测试，让他如虎添翼。由于Allegorithmic给Unity提供了强大的解决方案，所以Toivo选择了Unity完成这个项目。



他使用了Substance Painter中适用于Unity的Material Layering着色器，基于这个着色器文件做了些修改，原着色器文件和修改后的着色器文件将在文末提供下载地址，使用时将Toivo的着色器文件，直接替换Material Layering着色器文件即可。





这个着色器使用1个RGB遮罩混合4个循环贴图材质，同时使用了环境光遮蔽图和法线贴图。除此之外，它还有一大便利之处，那就是Unity可以直接从Substance Painter自动加载纹理、设置和材质。而唯一缺点是，每次游戏启动时都需要生成纹理，从而增加了初始化的时间，不过这个问题可以通过手动指定常规位图来解决。



建筑部分制作经验

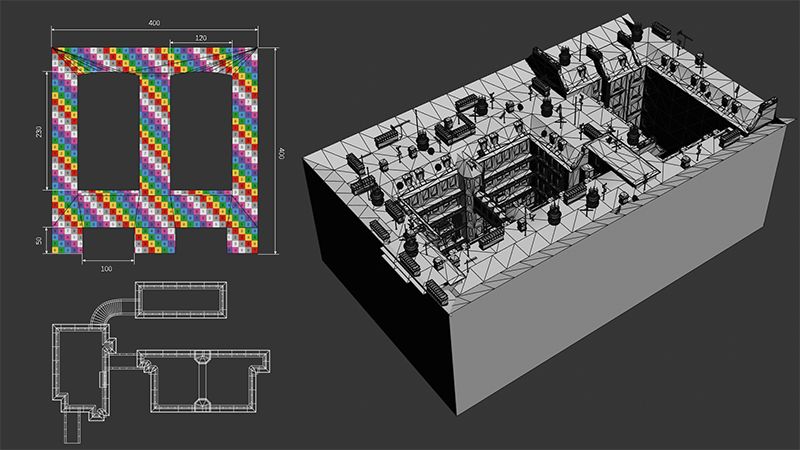

Natalie首先绘制了一个由三部分组成的外观轮廓，绘制完成后又把轮廓细分为了更小的模块。Toivo在3ds Max中制作了基础的模型，然后在ZBrush中绘制了一些元素用于法线贴图烘培。



需要注意，在展开遮罩、AO、法线这三张纹理的UV时，所用的UV壳要展开到相同的UV坐标里。同时也需要考虑贴图材质的方向，以及与相邻模块之间的无缝衔接。





墙的模块要映射为方形布局，这样才能正确显示循环贴图块。Toivo为这个模块选择的大小尺寸为400X400 厘米，循环贴图大小为2倍时，纹理像素的密度为512 像素/米，大小为4倍时密度为1024像素/米，依此类推。有些模型比其它模型大了2倍，因此为这些模型选用了更高的贴图循环值，来保证纹理密度。



场景的细节完善

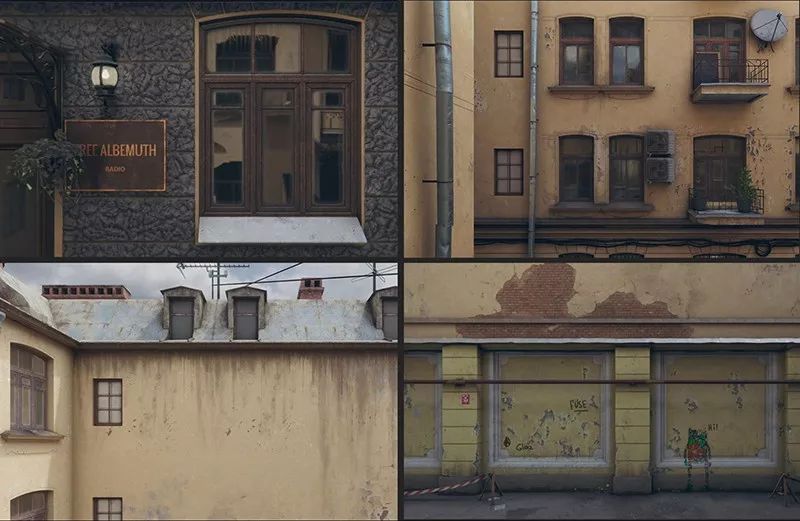

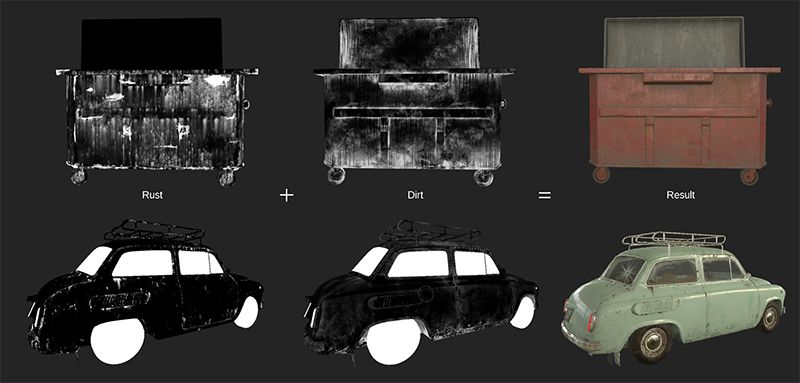

大体部分做完之后，Toivo就已经完成了一些可以在环境中重复使用的小工具。因为使用了遮罩来混合材质，所以即使只用相同的遮罩来混合材质，同样的模块仍然可能看起来与混合前的不同。如果添加了第二层遮罩，同样的模型还可以产生更多的变体，从而快速制作出多个不一样的模型。



制作瑕疵

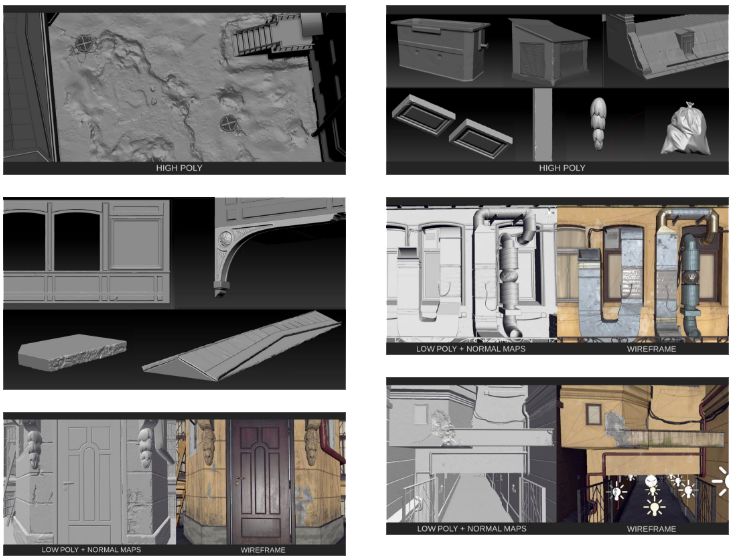

在绘制时，考虑到材质的纹理最后会放到Substance Painter 中进行处理，在ZBrush中只创建了一些常用体，并没对细节进行处理。

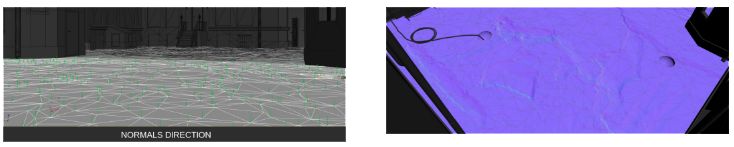

例如：在地面上添加一些几何体来制造凹凸不平的效果。为了避免烘培时产生不必要的视觉误差，除了用作门口的切口，Toivo将所有法线都调整为向上方向。



材质

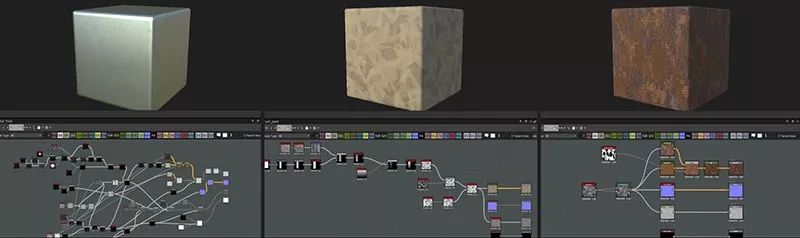

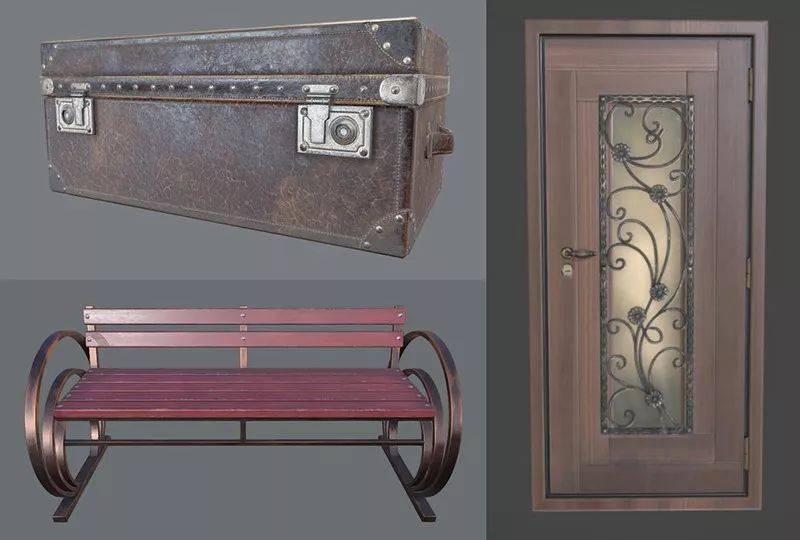

除了少数几个小道具外，场景中的大部分对象都共享相同的材质。Toivo使用Substance Designer为项目制作了大约40个程序化材质，这样在Unity中调整纹理会非常方便。



墙的材质结构图如下：





墙壁上的裂缝制作方式如下：





制作屋顶时，主要使用了这些材质的不同设置和组合方式来生成。简单来说，屋顶包含了金属、粗糙涂层以及混有泥土的锈迹等这些材质的不同组合，来营造细节丰富的逼真效果。



重复的元素使用不同的材质来制作效果会更好一些。例如：墙的一部分材质是光滑石膏，其它部分由纹理线条或者有装饰性石块组成。这种方法通常对于任何对象都适用，例如：在场景中的金属管道是由不同的材质组成的。在这种情况下，要格外注意材质的遮罩和纹理，它们的精细程度最好有所区别。

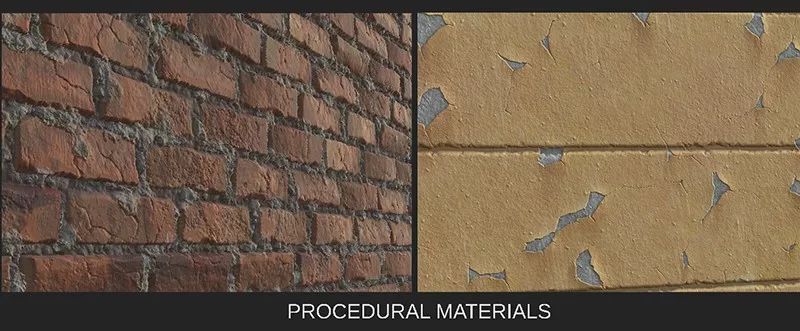

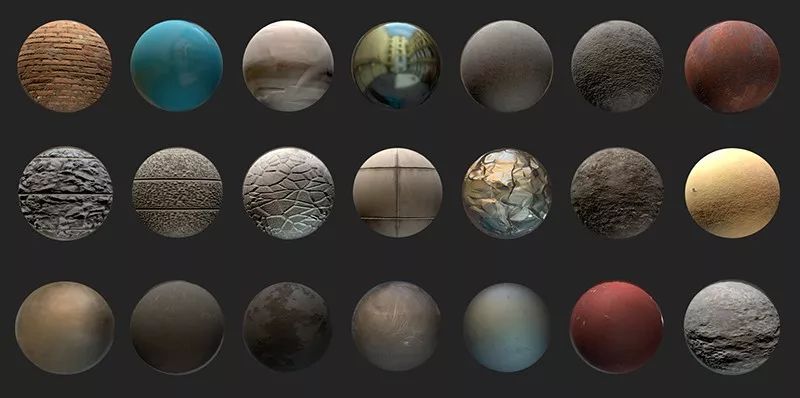

场景中的一些材质的图片：

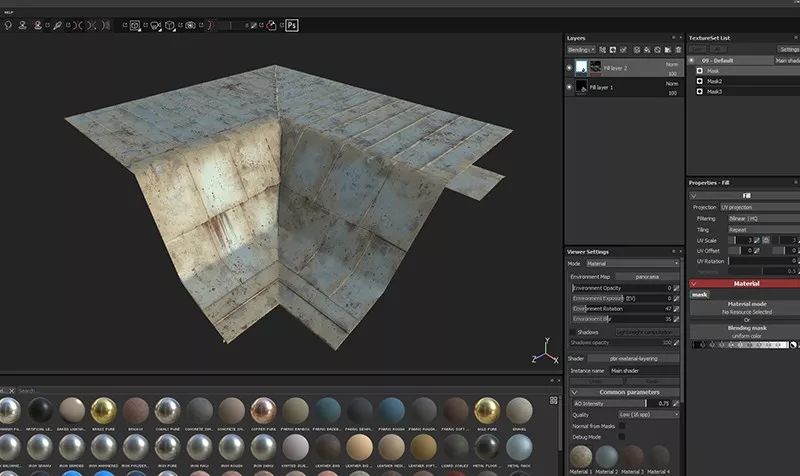

Substance Painter主要用于创建混合遮罩，Toivo使用了它的标准Material Layering着色器来自定义材质。在此也可以使用标准金属-粗糙度着色器，这样会稍微方便些。



窗户制作

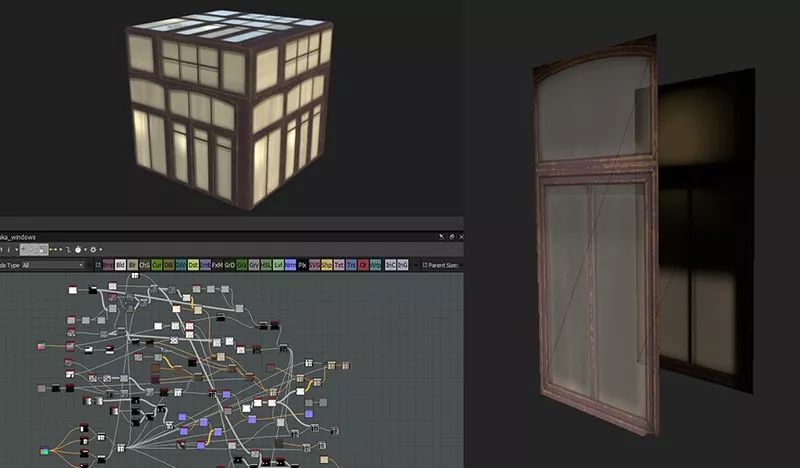

窗户除了窗框部分也都是程序化的材质，便于建模并烘培到位图中。窗户的设计与现实中的相同。通常在那些旧房子中都是双层窗户，窗户后是窗帘。在使用Substance Designer制作时，Toivo添加了伪折射效果，模拟出窗帘的形状以及在窗后添加的光亮，如灯、电视等，同时他也添加了污垢和灰尘，在木质窗框加上小磨损等细节，这样一来窗户会看起来更为真实。



光照效果

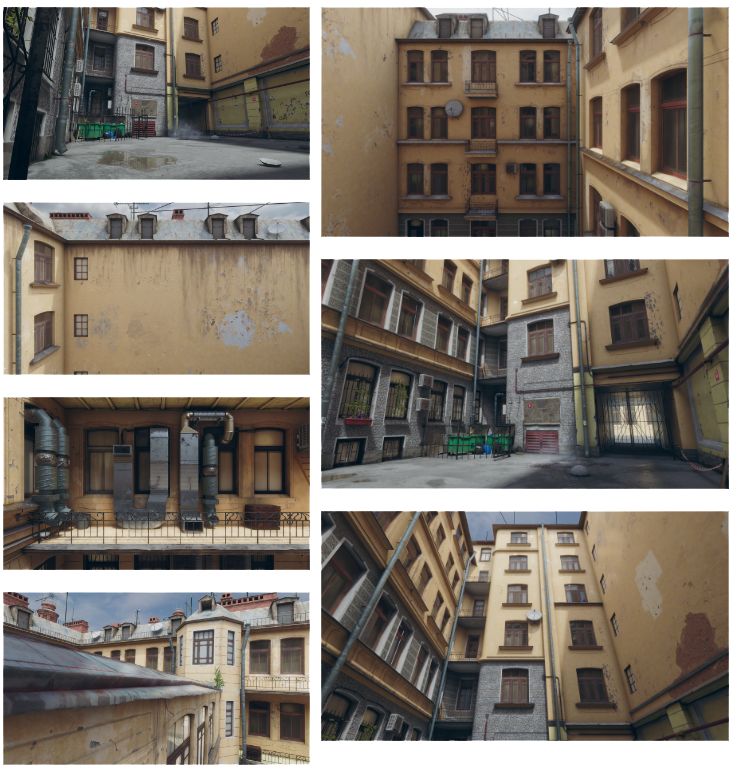

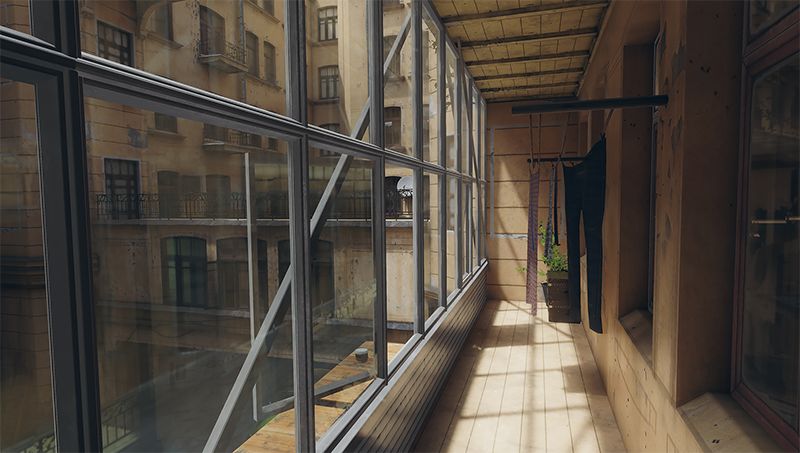

在这个项目中，光照是为了增加物体的对比度，以此来使得相似的元素看起来有所不同。这也就是为什么有些部分场景是亮的，有些则处在阴影中。

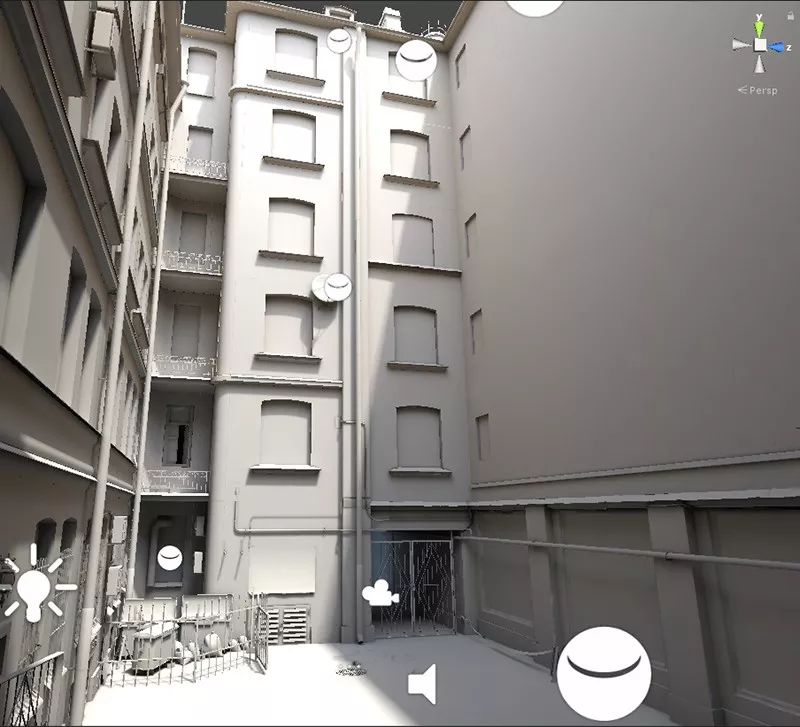

对于光照而言，Toivo和Natalie在Unity中使用了渐进式光照贴图，对于GI来说这是一个方便且强大的工具。它可以用来制作逼真的阴影，并且可以很好处理贴图。

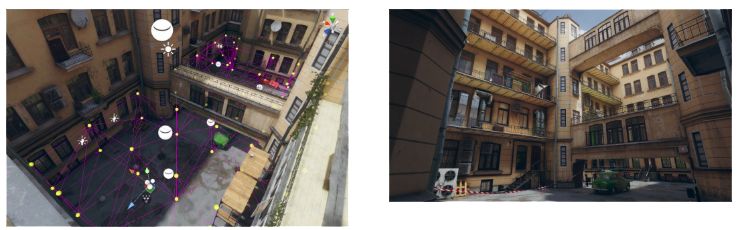

为了得到更高质量的光照贴图，Toivo为对象制作了第二套UV贴图，保证最少数量的UV接缝以及高填充值。有些光源为点光源，其中有些是用了IES纹理。场景中还有用于小对象和贴花的光照探针。同时还使用了反射探针来保证正确的反射效果。



后期处理

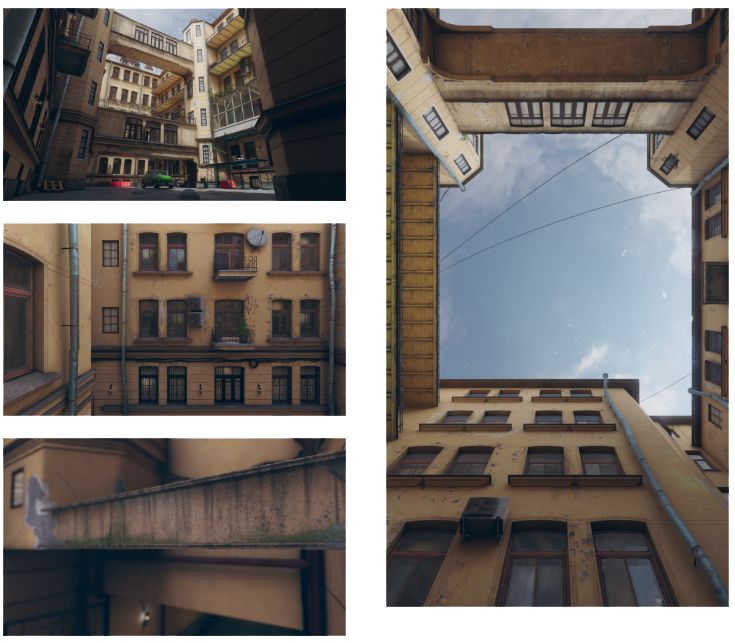

后期处理也是个很重要的部分。本项目中大部分场景都是灰黄色调，使得场景各个部分在色调上看起来非常相似。为了使呈现的画面有所区别，Natalie在阴影中添加了蓝色，并调淡了黄色。这样，颜色渐变看起来更明显，呈现出更多色彩。



这里主要使用了Unity的后期处理特效包Post-processing stack进行处理，其中的Eye Adaptation功能很大程度上改善了视觉效果，Bloom功能则创造出了体积光的效果。



资源参考

项目中使用到的工具下载地址和参考网站：

• 着色器文件https://www.dropbox.com/s/uhb4p2locnyknlu/unity%2520material%2520layering%2520patch.zip?dl=0



• Material Layering默认着色器文件：https://share.allegorithmic.com/libraries/2126



• Allegorithmic官网

  http://www.allegorithmic.com/



此项目中的资源和场景不久后将在Asset Store资源商店中出售，这样大家就能体验这个环境场景，并将其应用到自己的游戏中。



小结

以上便是Toivo和Natalie用Unity开发建筑场景的经验介绍，想必读完文章后读者们也得到不少启发，了解到专业开发者是如何制作逼真的场景，是不是有点跃跃欲试了呢，那么就来动手创作出自己喜欢的建筑场景吧。更多Unity项目创作经验分享尽在Unity官方中文论坛(UnityChina.cn)！
