浅谈AFE厂家和型号参数--欧美篇

前言

        详细内容关注公众号：小Q下午茶

        前面大致介绍了一下国内的AFE产品情况，台系、日系的AFE产品信息,今天粗略盘点一点欧美系的AFE芯片。后续的文章将会AFE的不同应用场景和对各家的关键参数进行分析。

        详见 《浅谈AFE厂家和型号参数--国内篇》

               《浅谈AFE厂家和型号参数--日系/台系篇》

一、TI

产品型号

第一代AFE

BQ76925(3~5串)

第二代DFT 低边驱动

BQ76920(3~5串)

BQ76930(6~10串)

BQ76940(9~15串)

第三代DFT 高边驱动

BQ76942(3~10串)

BQ769142(3~14串)

BQ76952(3~16串)

Guange IC

BQ28Z620(1~2串)

BQ40Z50-R2(2~4串)

BQ40Z80(3~6串)

BQ34Z100-R2(>6串)

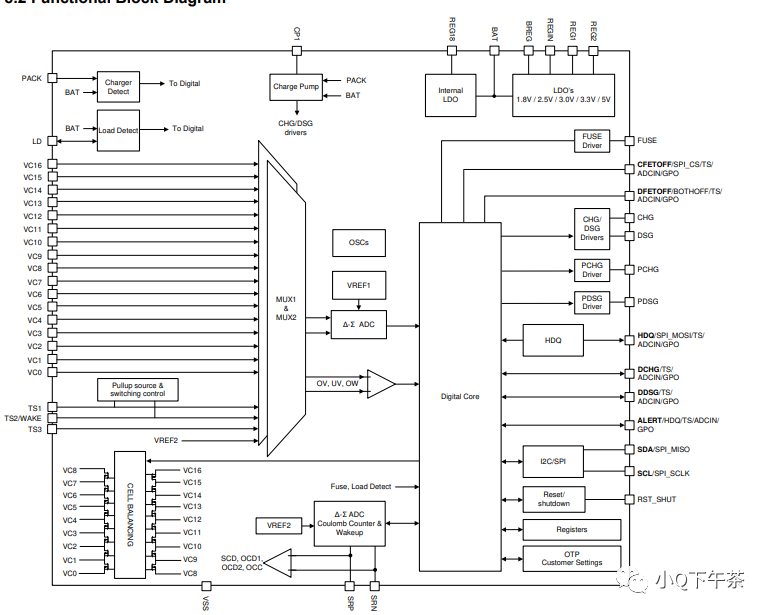

产品介绍

• 适用于 3 节至 16 节串联电池的电池监控功能

• 集成电荷泵，用于高侧 NFET 保护，具有可选的自 动恢复功能

• 广泛的保护套件，包括电压、温度、电流和内部诊断

• 两个独立的 ADC – 支持电流和电压同步采样 – 高精度库伦计数器，输入失调电压误差 < 1µV （典型值） – 高精度电池电压测量 < 10mV（典型值）

• 宽量程电流应用（感应电阻器上的测量范围为 ±200mV）

• 集成式化学保险丝驱动二级保护

• 自主式或主机控制型电池平衡

• 多种电源模式（典型电池组运行范围条件） – 正常模式：286µA – 多个睡眠模式选项：24µA 至 41µA – 多个深度睡眠模式选项：9µA 至 10µA – 关断模式：1µA

• 电池连接和部分其他引脚上的高电压容差为 85V

• 支持量产线上的随机电池连接序列

• 支持使用内部传感器和多达九个外部热敏电阻进行 温度检测

• 集成的一次性可编程 (OTP) 存储器可由客户在生产线上编程

• 通信选项包括 400kHz I2C、SPI 和 HDQ 单线接口

• 供外部系统使用的双路可编程 LDO

• 48 引脚 TQFP 封装 (PFB)

• 对电压为 3V 至 16.7 KV 的电池使用已获得专利的 Impedance Track™ 技术估算容量 – 老化补偿 – 自放电补偿

• 支持的电池容量高达 7000Ah，并且提供标准配置 选项

• 支持的充电和放电电流高达 8160 A，并且提供标准 配置选项

• 外部负温度系数 (NTC) 热敏电阻支持 • 支持与主机系统的两线制 I2C 和 HDQ 单线制通信 接口 • SHA-1/HMAC 认证

• 一个或者四个 LED 直接显示控制

• 五个 LED 和通过端口扩展器的更多显示

• 节能模式（典型电池组运行范围条件） – 正常工作：< 145µA 平均电流 – 睡眠：< 84µA 平均电流 – 全睡眠：< 30µA 平均电流

• 封装：14 引脚 TSSOP

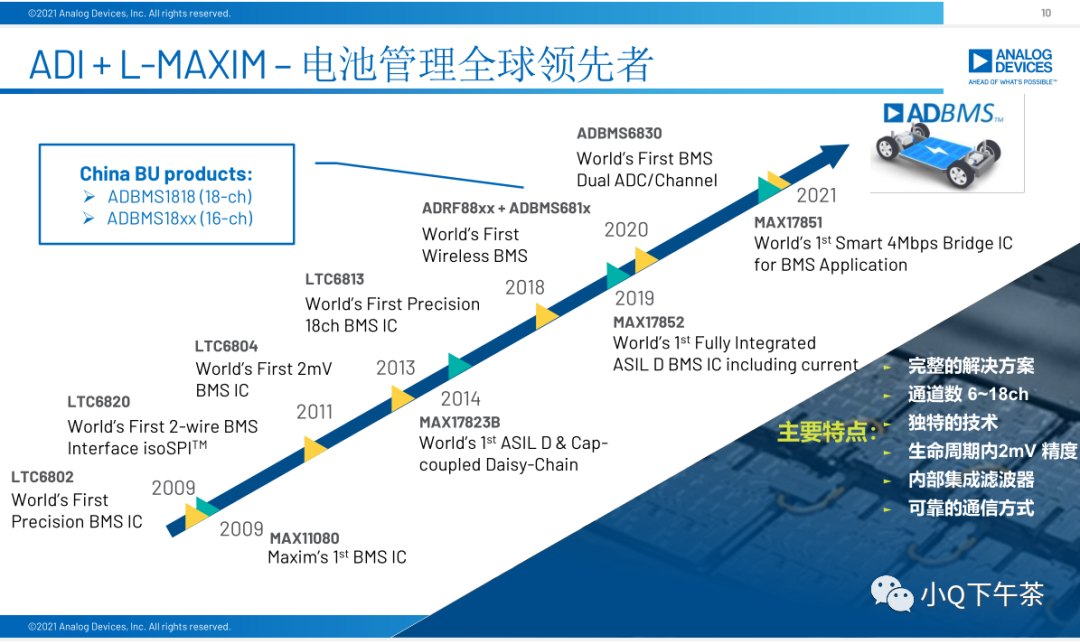

三、ADI

产品型号

ADBMS2951(7~10串)

ADBMS1818(18串)

ADBMS6832(18串)

ADBMS6833(16串)

ADBMS6948(16串)

ADBMS6815(12串)

ADBMS6816(6串)

ADBMS6817(8串)

产品介绍

• 最多可测量 18 个串联电池单元

• 最大总测量误差为 3.0 mV

• 高压系统的可堆叠架构

• 内置 isoSPI™ 接口1Mb 隔离式串行通信

• 使用一根双绞线，最长 100 米

• 低 EMI 易感性和辐射

• 双向断线保护

• 只需 290 μs 即可测量系统中的所有单元

• 同步电压和电流测量

• 带有可编程三阶噪声滤波器的 16 位 Δ-Σ ADC

• 无源电池平衡，最大 200 mA（最大值），具有可编程脉冲宽度调制

• 9 个通用数字 I/O 或模拟输入温度或其他传感器输入

• 可配置为 I2C 或 SPI 主器件

• 休眠方式电源电流为 6μA

• sisi64 引脚 eLQFP 封装

四、美信

产品型号

MAX17852(3~14串)

MAX17853(3~14串)

MAX17854(8~14串)

MAX17843(3~12串)

MAX17823B(1~12串)

MAX14920(3~12串)

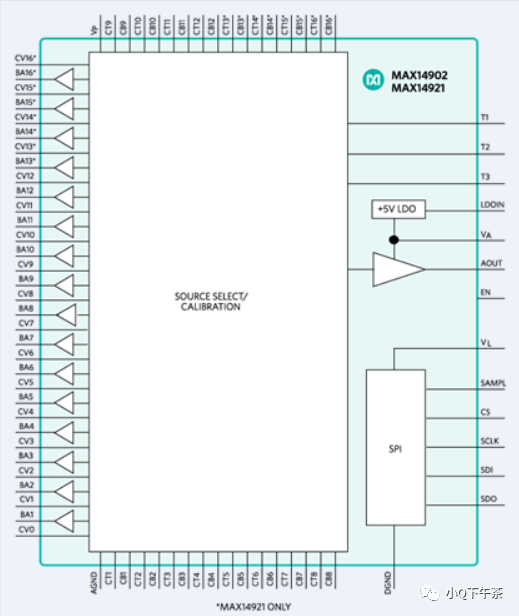

MAX14921(3~16串)

产品介绍

• 高精度

• ±0.5mV (最大)电池电压

• 同时采样电池电压

• 自校准

• 集成诊断功能

• 开路和短路故障检测

• 欠压/过压报警

• 热关断

• 高灵活性

• SPI接口

• 提供16节电池配置版本

• +6V最小(3节电池)工作电压

• +0.5V至+4.5V电池电压测量范围

• 集成电池平衡FET驱动器

• 集成5V LDO

• 低功耗1µA关断模式

• 1µA/10µA电池耗流

五、Linear

产品型号

LTC6801(4~12串)

LTC6803(4~12串)

LTC6804(4~12串)

LTC6806(36串)

LTC6810(1~6串)

LTC6811(6~12串)

LTC6812(3~15串)

LTC6813(3~18串)

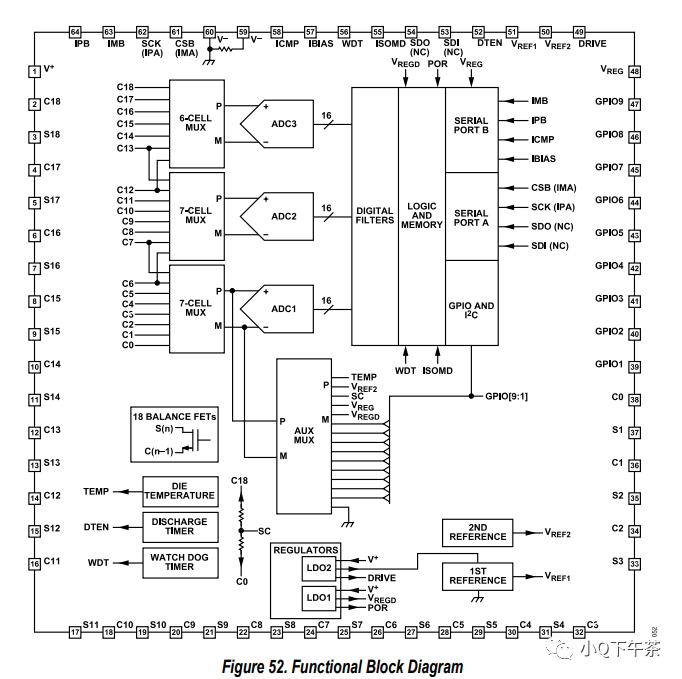

产品介绍

• 通过AEC-Q100汽车应用认证

• 可测量多达18个串联电池的电压

• 2.2mV最大总测量误差

• 用于高压系统的可堆叠架构

• 内置isoSPI™接口

• 1Mb隔离串行通信

• 使用长达100米的单条双绞线

• 低EMI敏感性和辐射

• 双向断线保护

• 290µs，以测量系统中的所有电池

• 同步电压和电流测量

• 集成可编程三阶噪声滤波器的16位Σ-Δ型ADC

• 专为符合ISO 26262标准的系统而设计

• 具有可编程脉冲宽度调制的被动电池平衡，最高可达200mA（最大值）

• 9个通用数字I/O或模拟输入

• 温度或其他传感器输入

• 可配置为I2C或SPI主机

• 睡眠模式电源电流：6µA

• 64引脚eLQFP封装

• 通过AEC-Q100汽车应用认证

• •

六、ONSEMI

产品型号

NCS35011(3~5串)

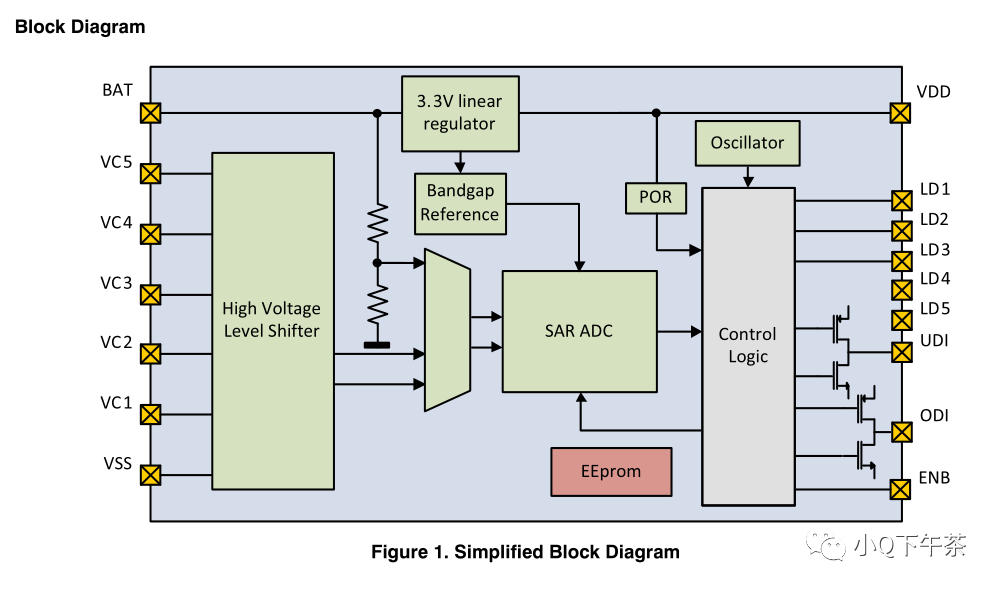

产品介绍

• 过压 （OV） 和欠压 （UV） 检测

• 保护 3、4 和 5 节串联电池

• 带耐高压 LED 的充电状态 （SoC） 指示

• 可配置故障输出（高电平有效或低电平用于推挽或开漏）

• 高精度电压测量 ±5 mV

• 低功耗 ICC = 4 uA

• 输入BAT电压范围5 V至28 V，容限至70 V

• 结温范围扩展至 125°C

• 这些器件无铅且符合 RoHS 标准

七、NXP

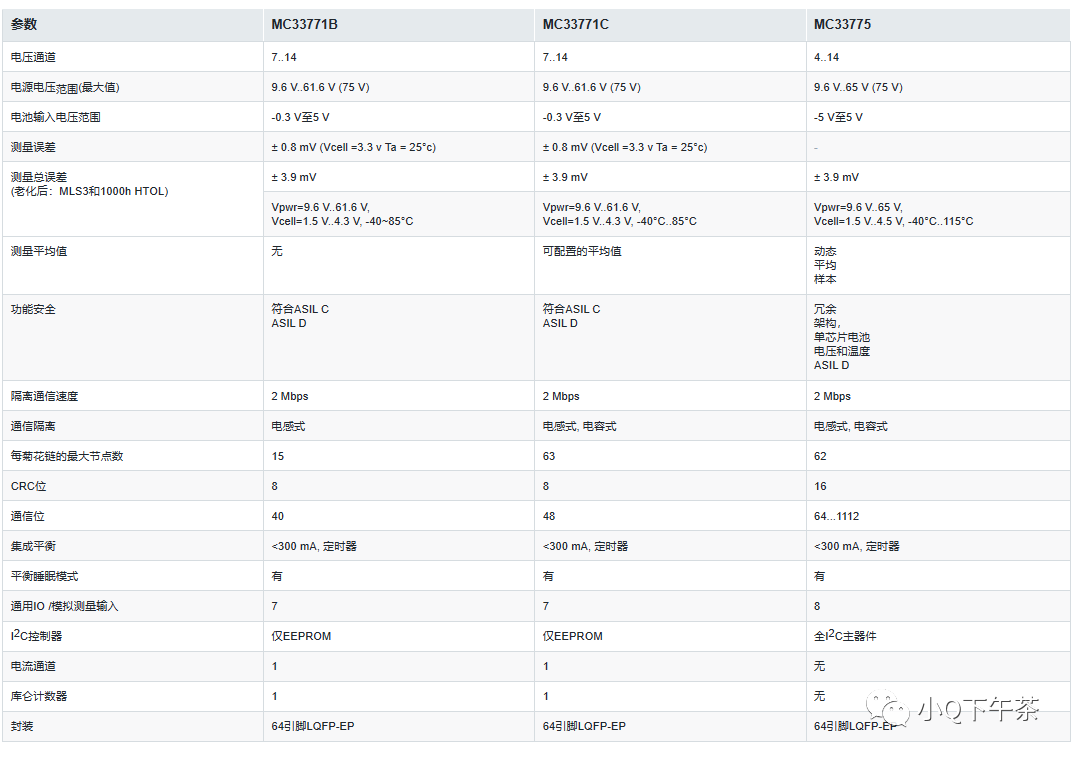

产品型号

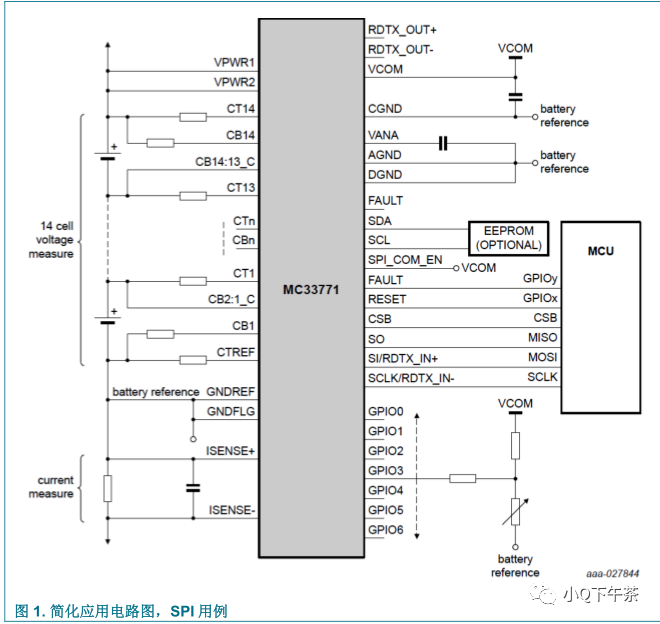

产品介绍

●工作电压 9.6 V ≤ VPWR ≤ 61.6 V，瞬态电压 75V

●7 至 14 个电池单元管理

●隔离式 2.0 Mbps 差分通信或 4.0 Mbps SPI

●初始化时可寻址

●0.8 mV 最大总电压测量误差

●同步电池单元电压/电流测量和库仑计数

●电池组总电压测量

●7 个 GPIO/温度传感器输入

●5.0 V 基准电源输出，5.0 mA 电流能力

●自动过压/欠压和温度检测，可路由至故障引脚

●集成睡眠模式过压/欠压和温度监控

●板载 300 mA 被动单元平衡，带诊断功能

●支持热插拔

●内部和外部故障（如断路、短路和泄漏）检测

●支持 ISO 26262，最高达到 ASIL D 安全系统

●与最多可支持 6 个电池单元的 MC33772 完全兼容

●符合 AEC-Q100 要求

八、ST

产品型号

L9961(3~5串)

L9963E(4~14串)

L9963(4~14串)

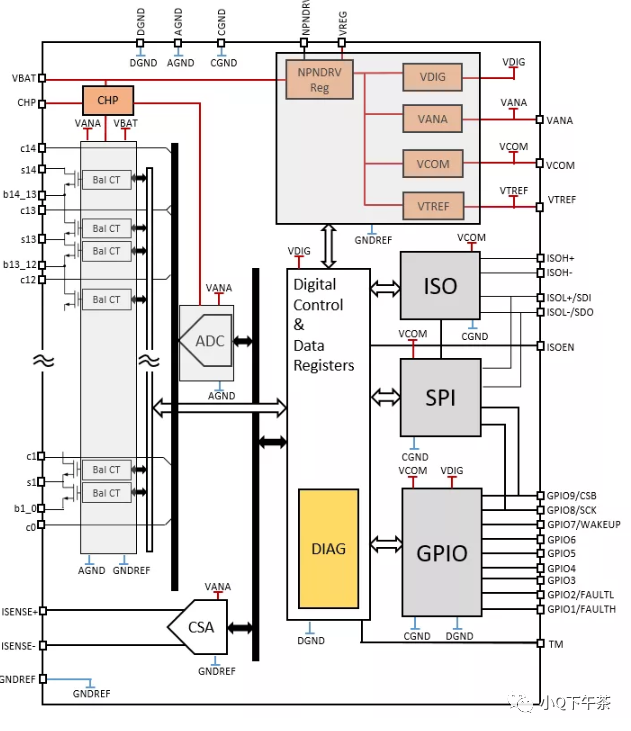

产品介绍

• 高精度专用ADC能对4~14个电芯单元精准监测

• 18bit ADC电流采集

• 7路GPIO温度采集

• 电芯电压全温度范围误差±2.6mV内

• 最高可扩展至31片L9963E串联，满足高压模组的需求

• 可耐受-6V的BUSBAR电压

• 高速菊花链通信2.66MHz

• 被动均衡电流200mA

• 功能安全ASIL D

chan

九、MPS

产品型号

AFE芯片

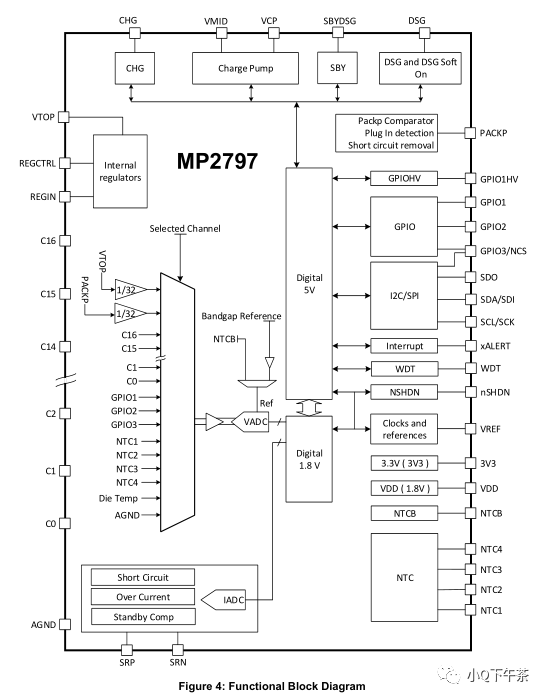

MP2790(7~10串)

MP2787(7~16串)

MP2791(7~14串)

MP2796(7~16串)

MP2797(7~16串)

Guage IC

MPF42797(7~10串)

MPF42795(2~10串)

MPF42793(2~16串)

MPF42792(2~16串)

MPF42791(2~16串)

MPF42790(2~16串)

产品介绍

• 支持 7 节至 16 节堆叠式电池

• I2C 或 SPI 接口，支持 8 位循环冗余校验（CRC）

• 模拟前端（AFE）监控器：

• 两个独立的 ADC 提供与电流严格同步的电池和封装电压

• 15 位 ADC，25°C 时总电池测量误差 ≤5mV

• 16 位 ADC，在 25°C 时通过 SRP-SRN 提供 ±0.5%（封装电流和库伦计数）测量误差

• 硬件可编程保护：

• 充电/放电过流保护（OCP）

• 充电/放电短路保护（SCP）

• 电池欠压保护（UVP）和过压保护（OVP）

• 封装欠压保护（UVP）和过压保护（OVP）

• 电池低温/高温保护

• 芯片高温保护

• 集成上管 FET（HS-FET）驱动器：

• 能够驱动 4 个以上并联 N 通道 MOSFET

• 无需预偏置电路可实现 DSG 软启动

• GPIO 或寄存器控制 FET

• 自动或手动电池平衡

• 专用功能：

• 低电流待机模式

• 负载/充电器插入检测

• 高压和低压 GPIO

• 开路检测

• 电池持续失效标记

• 用于保护阈值的可锁定 MTP

• 支持随机电池连接

• 采用 TQFP-48（7mmx7mm）封装

十、英飞凌

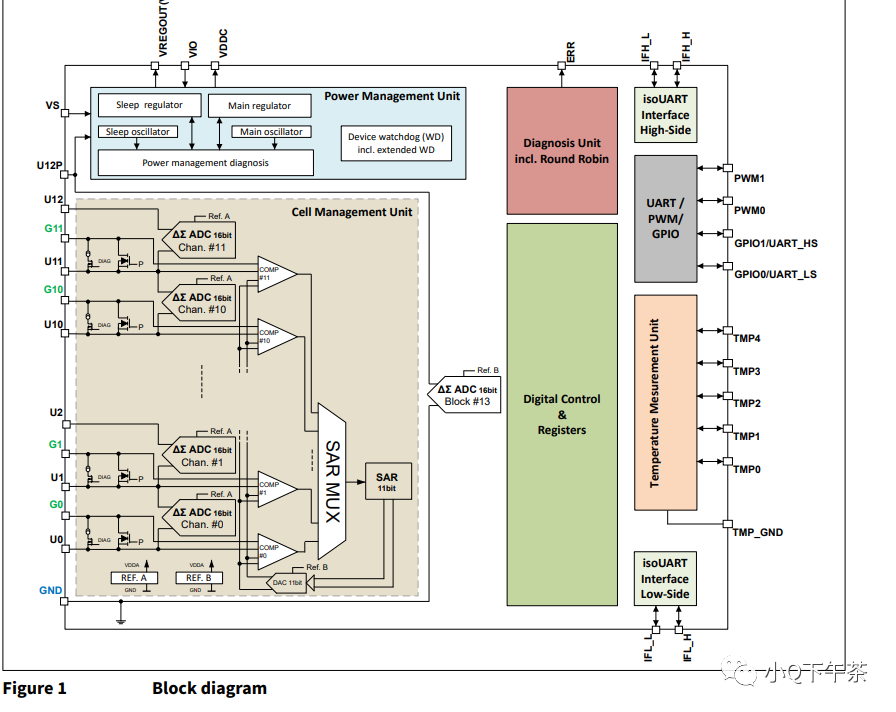

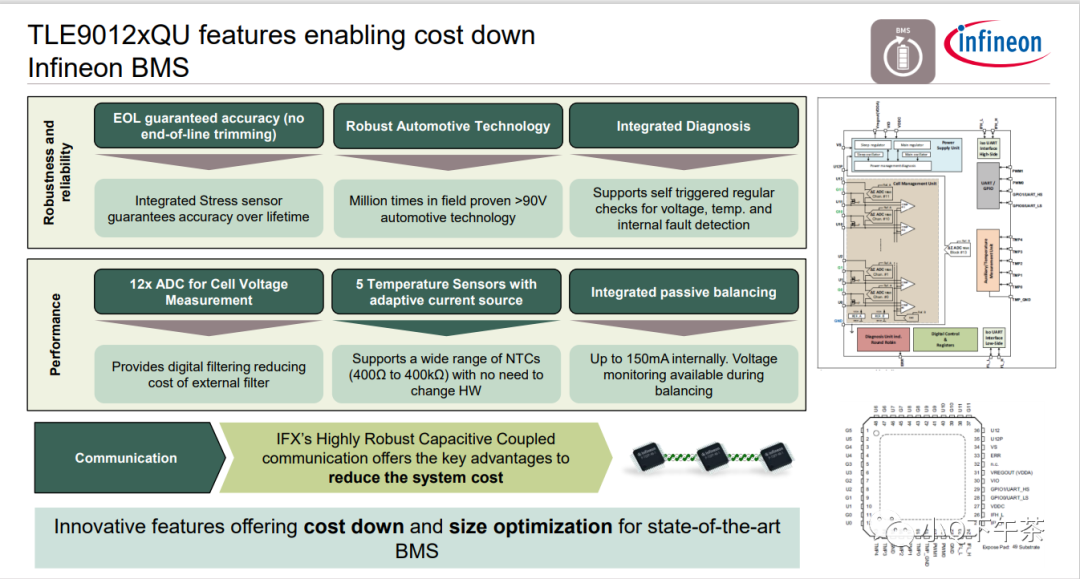

目前英飞凌之推出一款汽车级的AFE芯片TLE9012DQU

产品介绍

•最多可监测12个串联电池的电压

•热插拔支持

•每个单元专用的16位delta-sigma ADC，可选择测量模式

•SoC和SoH计算的高精度测量

•集成应力传感器，具有数字补偿算法和

• 温度补偿测量

•二次ADC具有与高级端到端安全机制相同的平均滤波器特性

•外部NTCs的五个温度测量通道

•内部温度传感器

•集成平衡开关允许高达200 mA的平衡电流

•差分鲁棒串行2 Mbit/s通信接口

•额外的四个GPIO引脚，例如连接外部EEPROM

•内部循环程序触发大多数诊断机制

• -自动平衡过流和暗流检测方案

• -自动开路负载和开路检测方案

• -NTC测量单元自动监测方案

•   端到端CRC安全iso UART/UART c

十、Mircochip

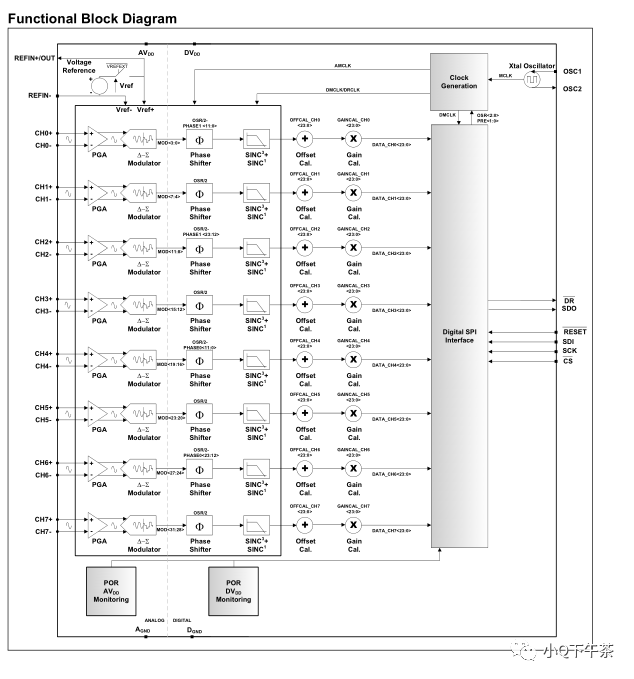

产品型号

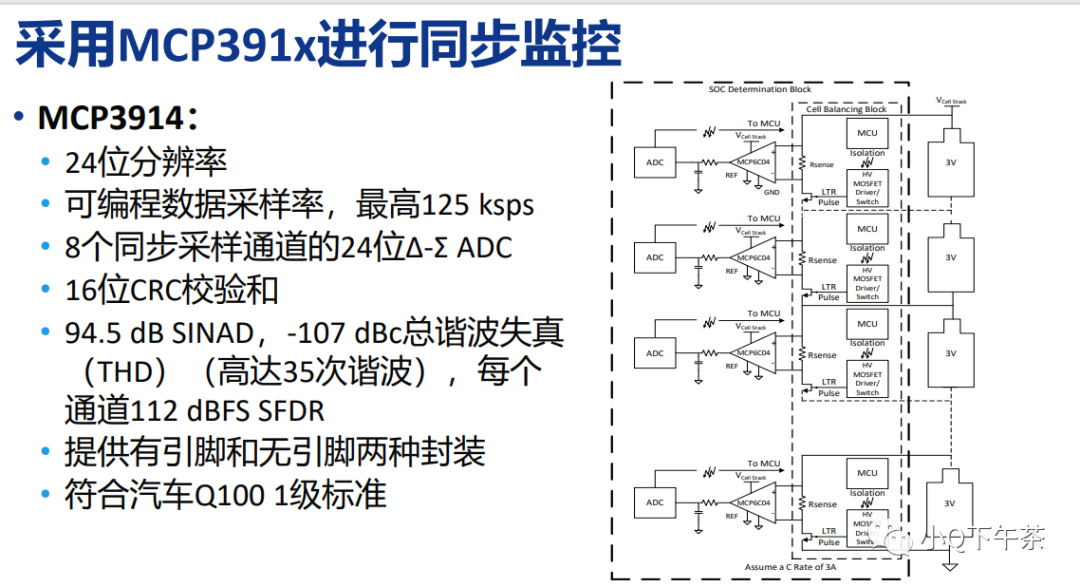

MCP3903（6串）

MCP3911（2串）

MCP3912（4串）

MCP3914（8串）

MCP3919（3串）
