瓷片电容出现裂纹失效

一、现象

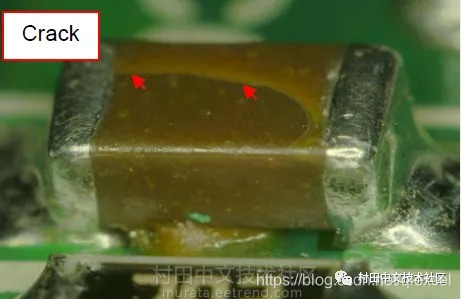

陶瓷电容就像陶瓷一样很脆，如果应力过大会出现裂纹而失效，如下：

这种失效方式，如果裂纹很小一般很难发现，而且不会立即表现出来，一般使用一段时间才会暴露，因此对于产品危害很大。

二、产生原因：

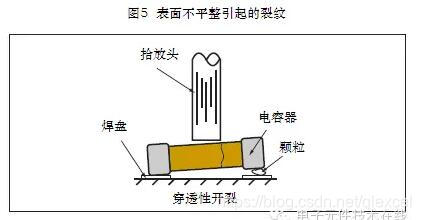

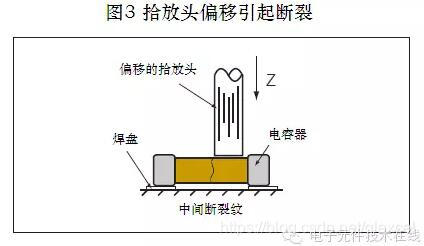

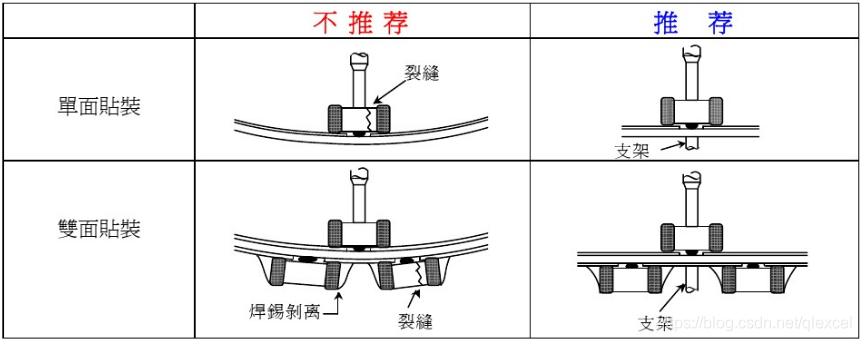

1、贴片时，贴片机拾放头力度太大，施力点不在中心，电容不平，都可能碰坏瓷片电容。

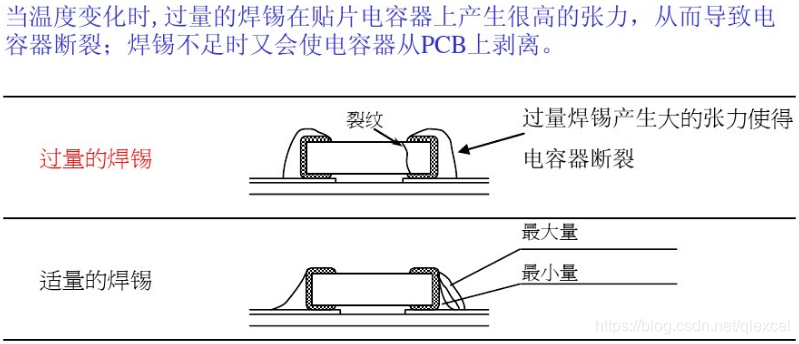

2、过量焊锡

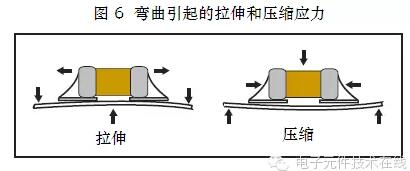

3、焊接到PCB板上后，PCB弯曲，拉动瓷片电容，过应力后损坏。

三、解决方法：

1、电容放置方向平行于PCB弯曲方向，放置位置远离PCB大形变位置。

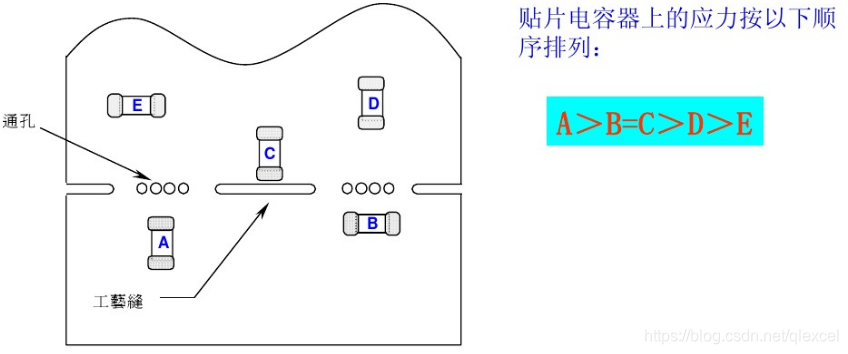

        如上图，PCB的中间很脆弱，在板子分割时，容易发生水平方向的弯折，因此会使弯折处周围的器件受到应力影响。应力大小如上图所示。因此设计PCB时，要考虑PCB的安装孔位置，PCB容易变形方向，来调整瓷片电容的放置方向。尤其是大的瓷片电容，比如1206、1210。

        因此，在单板生产、拼版分割、安装的过程中都要注意控制单板受到的应力。拼版分割要使用分板工具，切忌用手掰开。

2、PCB铺铜和点容焊盘的处理

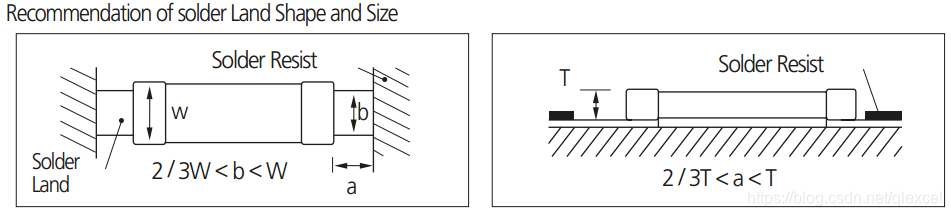

根据三星手册，考虑瓷片电容的宽度和高度，不要把瓷片电容纳入一整块铺铜，采用桥接的方式。桥接长度为电容2/3高度到电容高度之间，桥接宽度为电容2/3宽度到电容宽度之间。

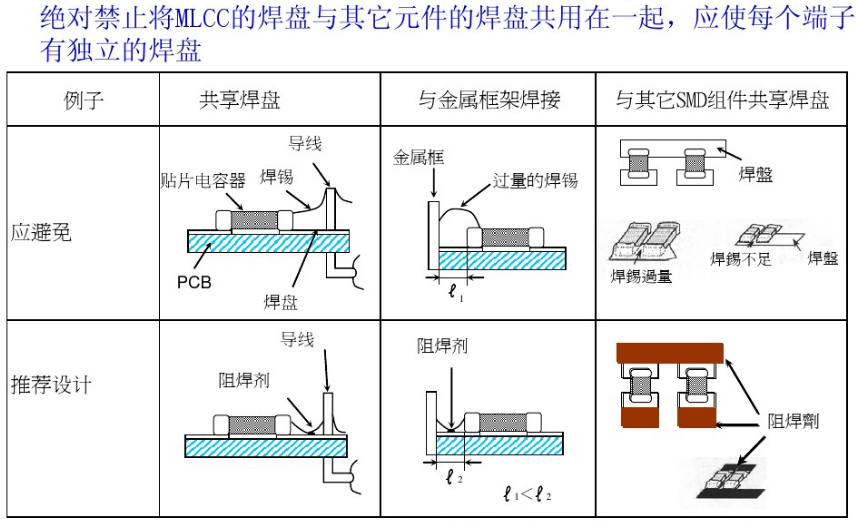

3、禁止公用焊盘



4、选用带金属端子的瓷片电容

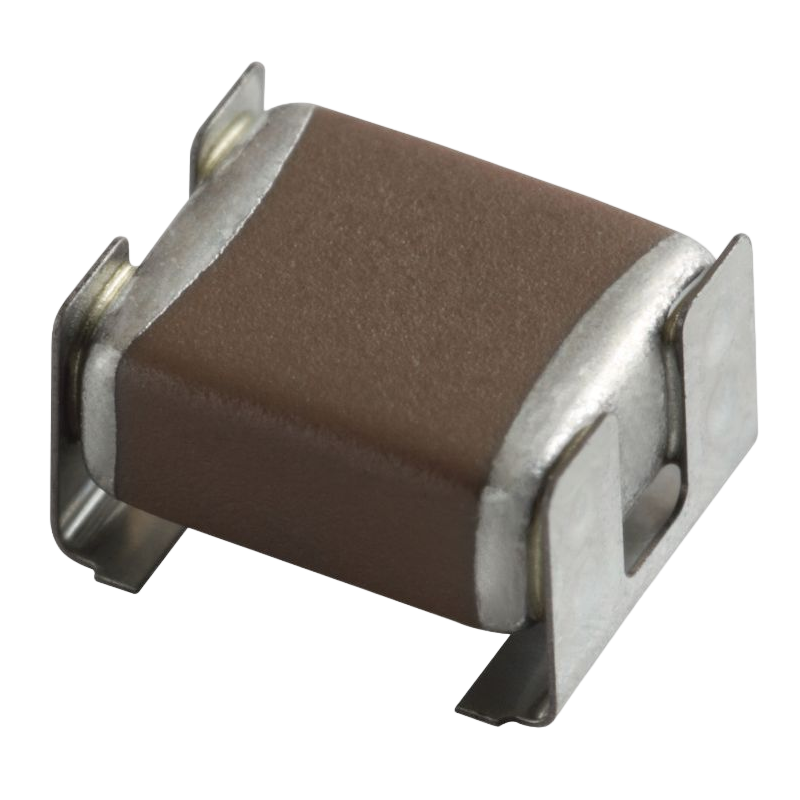

如村田的KRM系列：
