树莓派驱动无刷电机全攻略（三）无刷电机控制

目录

参考资料：

原理说明

材料准备

具体思路

PIGPIO库实现pwm波的控制

 例程

 用树莓派自带的GPIOZERO实现

连接部分

---

参考资料：

GPIO Zero Documentation：GPIOZERO库说明文档

pigpio：pigpio library

好盈20A电调：用户手册

好盈电调设置说明书.pdf_淘豆网

原理说明

材料准备

树莓派、面包板、杜邦线（公对公、公对母各5根左右）、好盈20A电调、3s11.1V电源、holybro 2216 880kv无刷电机一个、发光二极管一个。

具体思路

由于本人只有3天时间来完成这个项目，所以很多知识都不是特别了解，只能用自己的理解表述了。利用树莓派输出的PWM波可以实现对无刷电机转速的控制，PWM波的主要参数为占空比（duty circle）与频率（frequency），占空比就是高电平在PWM波一个循环中占的比例，类似交流电，不同占空比能控制实际电压输出大小。但是树莓派的PWM波只能作为输入的控制信号，还需要电调对无刷电机进行实际控制，为了驱动无刷电机，必然需要电源。于是架构便清晰了。

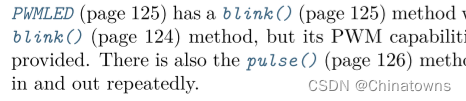

树莓派自带的python库gpiozero可以实现PWM波的输出，具体请查阅开头给出的库说明文档。

PIGPIO库实现pwm波的控制

gpiozero库输出的貌似是software PWM，效果极差，驱动电机时电机抖动明显，这边建议使用pigpio的库，其不仅需要import还要在使用前打开

下载

wget https://github.com/joan2937/pigpio/archive/master.zip
unzip master.zip
cd pigpio-master
make
sudo make install

验证

sudo pigpiod
./x_pigpio.py

库的使用与关闭

sudo pigpiod         # open
sudo killall pigpiod #close

注意：个人不推荐下面参考的升级，直接使用上面的代码下载，验证即可

可以参考查看：[树莓派]使用pigpio库(1) - 介绍和安装_The Daylight的博客-CSDN博客_pigpio

我升级时遇到的问题解决方案为：

由于没有公钥，无法验证下列签名 :NO_PUBKEY 的解决方法_Half_A的博客-CSDN博客_由于没有公钥,无法验证下列签名:

 例程

其运行后gpio12引脚输出硬件PWM波，其大小依靠终端输入con_Str控制，输入的范围为（0，1]

具体的使用可以参考开头的pigpio的文档，这边主要是使用了pi.hardware_PWM函数

from pigpio import pi
from time import sleep
p12=pi()
pin_use=12
# p12.set_PWM_frequency(pin_use,100)
# p12.set_PWM_range(pin_use,1000)
# while 1 :
#     num1=float(input("con_Str: "))
#     if (num1>1000) | (num1==0) :
#         break
#     else :
#         p12.set_PWM_dutycycle(12,num1)
while 1 :
    num1=float(input("con_Str:"))
    if (num1==0) | (num1>1) :
        break
    current_speed=num1*1e6
    p12.hardware_PWM(pin_use,100,int(current_speed))



p12.write(12,0)
p12.stop()

 用树莓派自带的GPIOZERO实现

请参考开头的文献



这边给出一个删减版的案例，其实现通过键入控制指令控制PWM占空比来改变无刷电机的速度。

from gpiozero import PWMLED
from time import sleep
# coef
# Set the pin|frequency|duty_initial
#num1=input("start")
pwm_out=PWMLED(12)
pwm_out.frequency=50
# pwm_out.value=0.2
# initalize the Electric regulate
while 1 :
    num1=float(input("控制指令！"))
    if num1==2 :
        break
    else :
        pwm_out.value=num1


pwm_out.off()
print("done")

连接部分

 于是连接好电路后，即可实现对无刷电机的控制

但是需要注意，电调需要一些初始设置，具体请查阅用户手册。

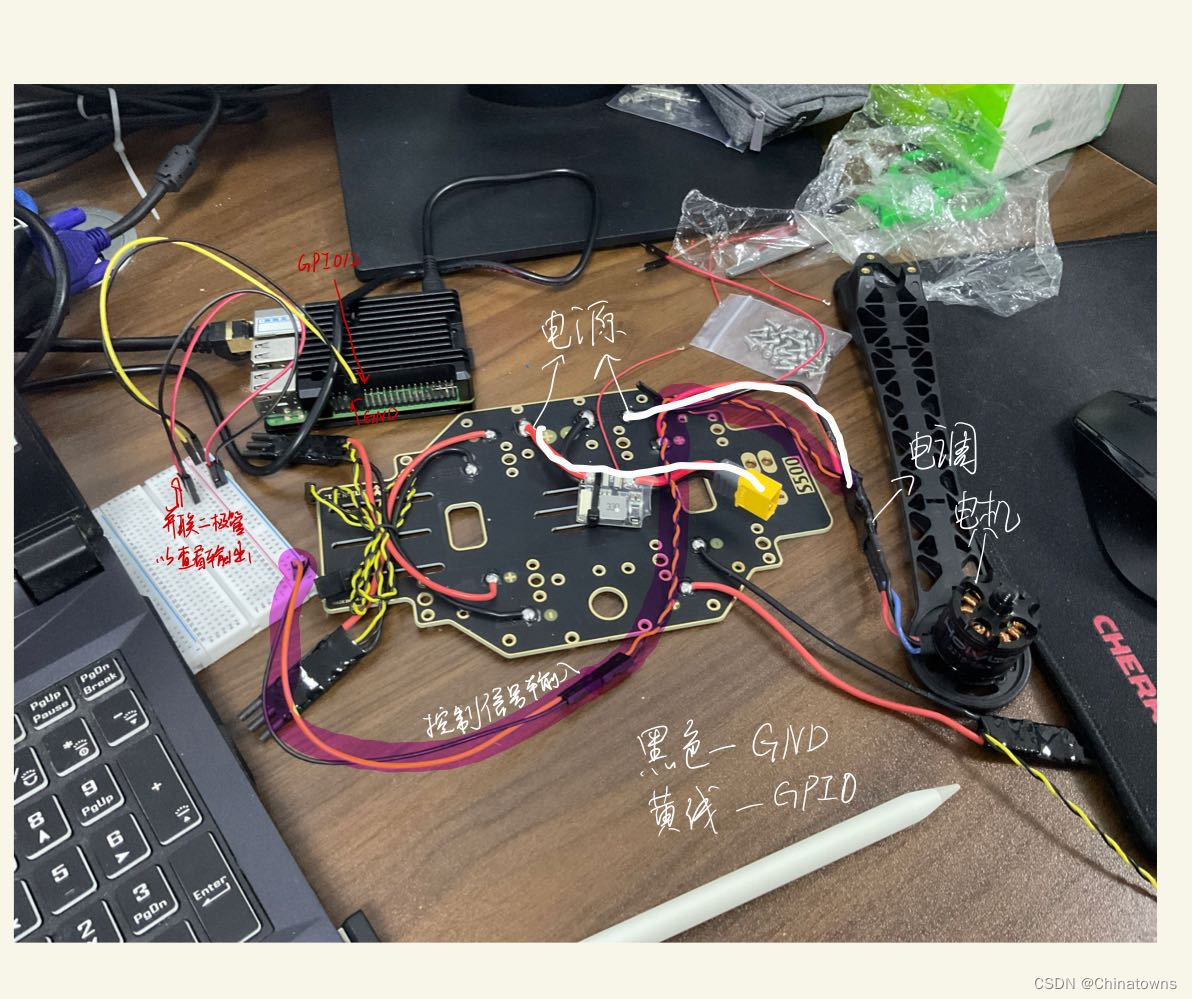

 具体连接如下，图中并未连接电源

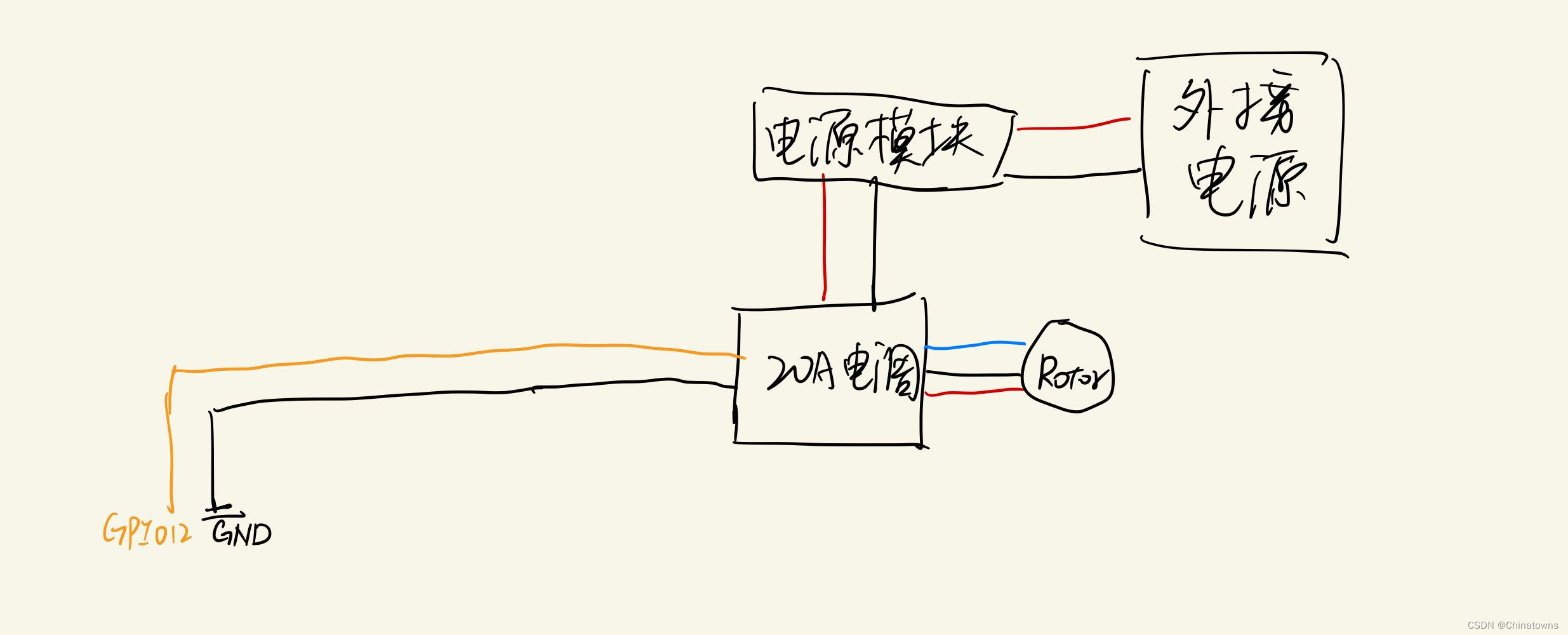

 示意图如下，可以考虑并联一个发光二极管以实现对信号的检测

 编写好程序后，run，输入0.15，电机转动
