占空比可调的分频电路实现

在时序逻辑电路中，除了实现时钟的奇偶分频，还会涉及到时钟的占空比问题，现就该问题进行如下分析。

1. 实现占空比为50%的分频电路很简单，对于偶分频电路只需将cnt计数到一半时进行输出q的翻转即可。比如8分频的输出q，只需在cnt == 3（8÷2 - 1）的时候进行翻转，因为cnt计数是从0计数到7，即0,1,2,3,4,5,6,7，其中3正好是中间点。
2. 若要实现占空比可调，q1和q2要根据不同的cnt值进行翻转。比如8分频电路，q1在cnt==0翻转（此输出相当于16分频），q2在cnt==6的时候进行翻转（此输出也相当于16分频），只不过q2相对于q1往后延迟了6个cycle，令q=q1 ^ q2（异或），最终可得到占空比为6/8=75%

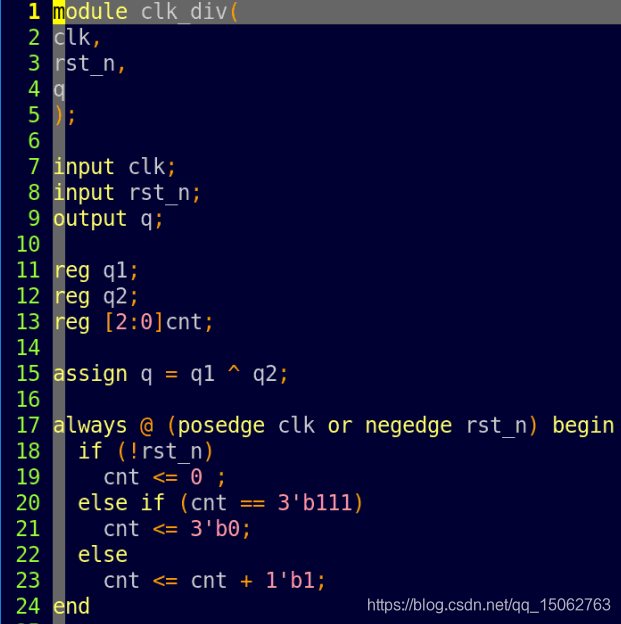

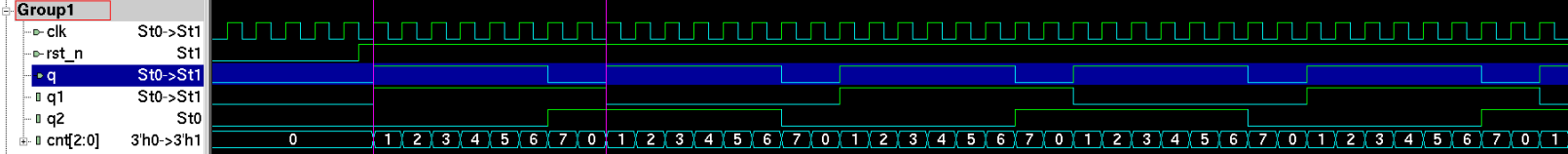

   代码及波形如下：

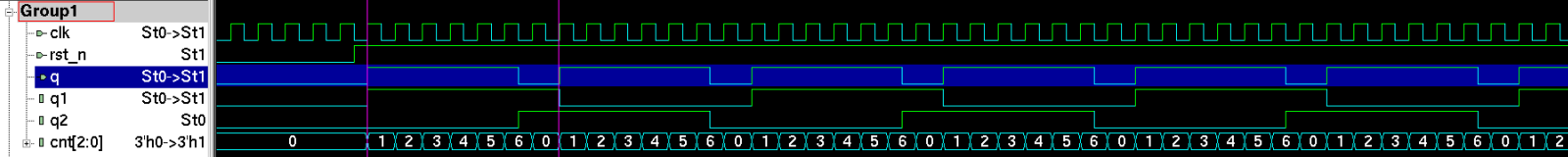

若要实现奇分频电路的占空比可调，稍微修改一下上述电路即可。

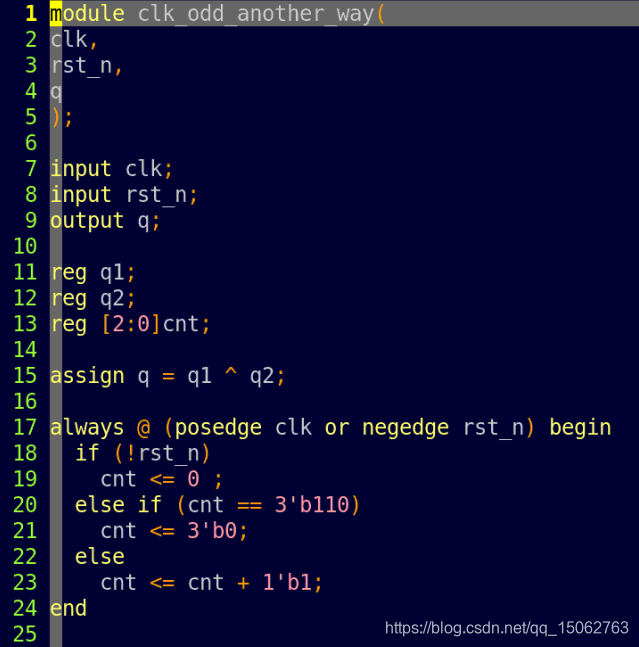

1. 将第20行的判断条件cnt == 3'b111改为cnt == 3'b110（变成了7分频）；

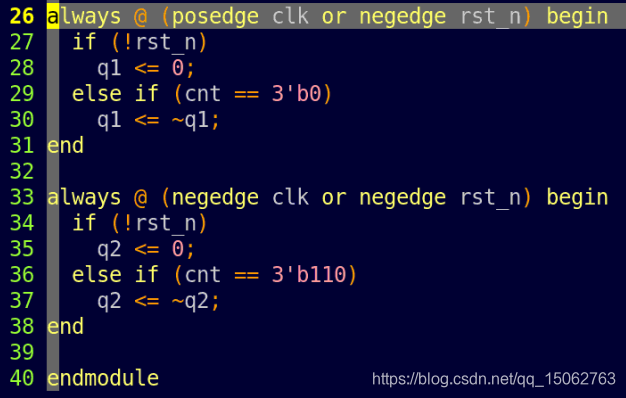

2. 将第二个cnt的计数改成下降沿有效（第33行），即always @ （negedge clk or negedge rstn）
