文章目录

1. 前言

前言部分对全文无关紧要，可直接跳过。

距离1月9日发布的上一篇博客已经过去大约一个月的时间，期间旅游、过年以及各种事项接踵而至，并且更要命的是，矩阵4x4键盘不论如何调试，都会出问题。根据指导人所说的修改方案，即加上上拉电阻，问题依旧存在——状态机的跳转不如所愿，不该出现数据的信号出现了数据等——起初，我以为是我自己的问题，拼命找bug，代码反复修改多次，无疾而终，这便花去了大概五六天的时间；之后用梅雪松（梅哥）的代码加上SignalTap进行调试观察，出人意料的是，他的输出，比如多按几下按键S6，输出的数据会跳变到4或者7，再跳变成6，或者干脆不跳变了，直接是4或者7。比照他的代码，修改，润色，效果依然不理想。这里并不是说梅哥的代码有问题，我相信他的代码肯定是经过自己层层修改并验证过的，只是自己庶竭驽钝。看到配件箱中有个红外键盘，想了想，两者应该能达到同样的效果，并且在我看来，红外键盘比矩阵4x4键盘至少有如下两个好处：

拿来即用，且在一定范围内可以持续使用，省去接线等不必要的繁琐工作；
红外键盘按键有21个，比4x4的矩阵键盘多出5个按键，虽然说多出来的不一定能够用到，但是多一些总该是有点好处的；

出于对时间流逝的感到不安、焦虑，又出于想要尽快得到按键正确输出的目的，最终，决定弃用矩阵键盘，改用红外键盘。

这也是为什么上一篇博客分明是与矩阵键盘相关，而此篇博客又叙述红外键盘之内容的原因。

2. 键盘键值定义

虽说换了个按键终端，但是主题还是没有变——依旧是针对DDS的频率控制字fwd以及相位控制字pwd，进行设计。

比如，想让DDS输出的频率为1000Hz，那么在红外键盘上，分别按下1、0、0、0后，再按OK键，即可得到相应的以1000Hz的频率输出的正弦波。

实际上我们用到的并不只是一个DDS，而是双通道的DDS，也就是说，一个DDS有两个输出通道，可以同时输出两个完全不相关的正弦波信号。可以想象成有两条路，一个车开得快，一个车开得慢这种。而每一个通道的输入都有两个控制字——频率控制字与相位控制字——故双通道就有四个控制字，分别为频率控制字fwd_a、fwd_b，相位控制字pwd_a、pwd_b。所以，除了输出相应的频率数据之外，还得对通道A和通道B进行选择。由于按下按键，FPGA开发板并不知道每个按键所对应的操作，这就需要对红外键盘每个按键的输出进行定义。

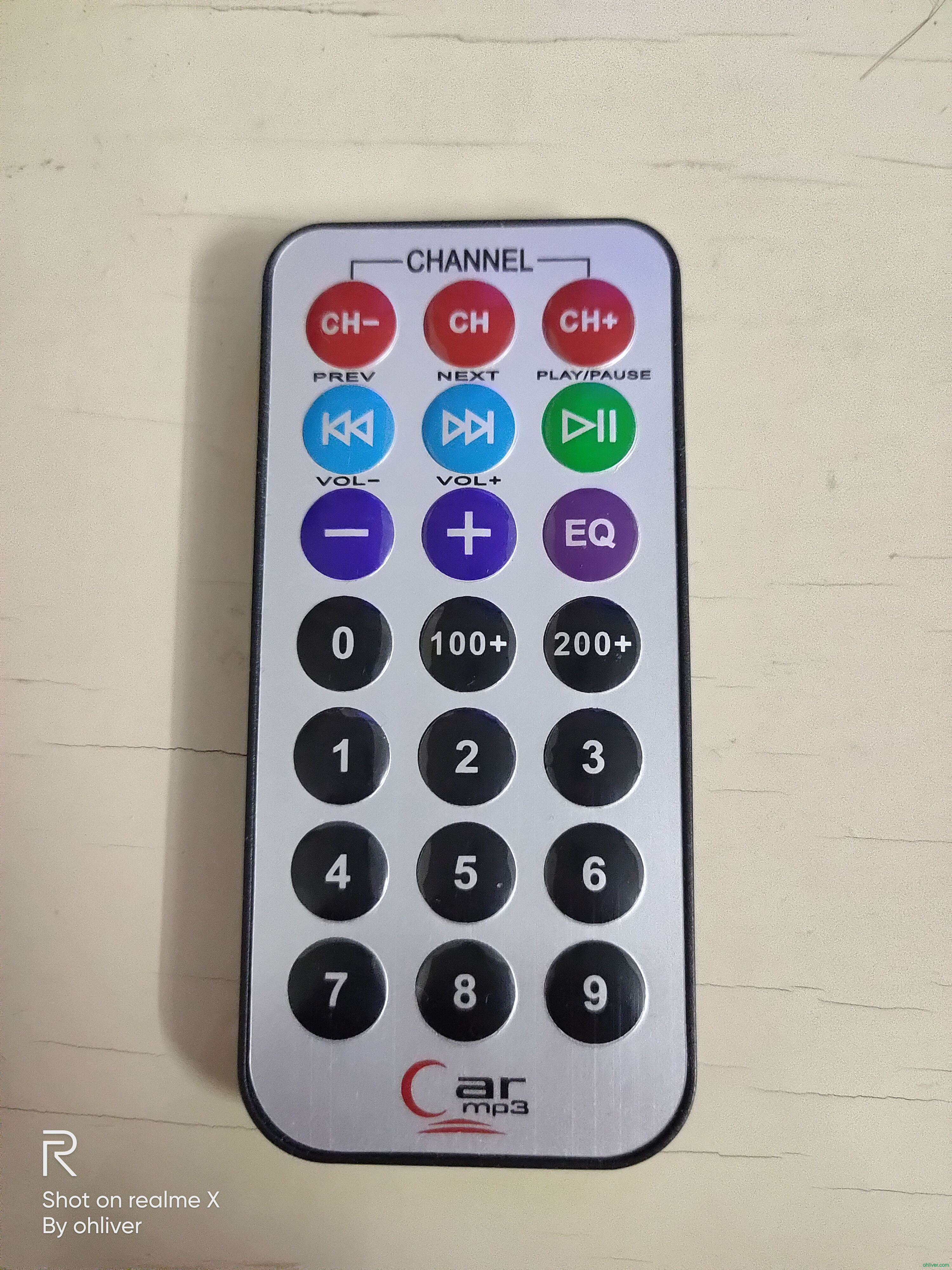

红外键盘外观如下：
在这里插入图片描述

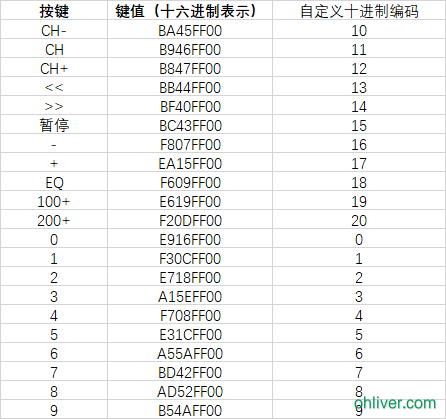

根据《FPGA自学笔记——设计与验证》第5.4章节，编写出相应的RTL设计文件，上板调试并验证可得每个按键所对应的键值,如下表左边两侧所示。
在这里插入图片描述
进行状态划分之前，要先定义每个按键所对应的操作。设定如下：

键盘按键	按键操作
EQ	`OK`
CH	设定相位控制字
CH-	选定`通道A`并设定频率控制字
CH+	选定`通道B`并设定频率控制字
-	`回退`

3 状态机的编写

3.1状态机的状态划分

考虑到按键使用的实际情况，将状态划分如下：

状态	符号	值
空闲	`IDLE`	0
接收频率控制字	`RECEIVE_FWD`	1
过渡	`TRANSITION`	2
接收相位控制字	`RECEIVE_PWD`	3
读取数据	`READ`	4
产生标志信号	`FLAG`	5

每个状态的状态跳转条件如下：

在IDLE状态下，等待通道A或通道B设置按键，若有，则进入RECEIVE_FWD状态；
若在此状态下按回退键，则依然保持IDLE；

在RECEIVE_FWD状态下,
在按下数字按键之前，按下回退键，则说明按下通道A设置按键按错了，则回到IDLE；
在按下数字按键之后，按下回退键，则说明想要清除上一步输入的数据；
等待各种数字按键，
若按下OK键，说明不需要设置相位控制字，直接进入READ状态；
若按下CH键，则说明需要设置相位控制字，进入过渡状态TRANSITION；

在TARNSITION状态下直接进入RECEIVE_PWD状态；

在RECEIVE_PWD状态下，等待各种数字按键，当按下OK后，说明频率控制字和相位控制字已设置完毕，进入READ状态；

在READ状态下，读取数据，并进入FLAG状态；

在FLAG状态，产生操作完成的out_flag信号，并回到IDLE状态。
其实产生标志信号的操作在READ状态下就能够完成，此处为了理得更清楚，多加一个状态。

3.2 状态机所需的信号

状态机各种信号定义如下：

/*=============================================================================
#     FileName: key_FSM.v
#         Desc:
#       Author: ohliver
#        Email: ohliver@foxmail.com
#     HomePage: https://blog.csdn.net/qq_15062763
#      Version: 0.0.1
#   LastChange: 2020-02-02 20:02:12
#      History:
=============================================================================*/
module key_FSM(
	//I
	clk_50M 	,
	rstn		,
	in_addr		,//这是红外键盘每个按键所对应的按键地址
	in_data		,//这是红外键盘每个按键所对应的按键数据
    in_flag     ,//这是红外键盘解码完成后所发出的标志信号

	//O
	fwd_a       ,
	fwd_b       ,
	pwd_a       ,
	pwd_b       ,
    out_flag     //这是状态机跳转完成发出的标志信号
);

input 		 clk_50M	;
input 		 rstn		;
input [15:0] in_addr	;
input [15:0] in_data	;
input        in_flag    ;

output reg [63:0] fwd_a     ;
output reg [63:0] fwd_b     ;
output reg [18:0] pwd_a     ;  //为什么是19位而不是32位
output reg [18:0] pwd_b     ;  //因为FPGA上没有那么多IO端口，所以必须少分配点。
output reg        out_flag  ;

parameter IDLE 			= 4'd0;
parameter RECEIVE_FWD  	= 4'd1;
parameter TRANSITION    = 4'd2;
parameter RECEIVE_PWD  	= 4'd3;
parameter READ          = 4'd4;
parameter FLAG			= 4'd5;

reg [ 3:0] state		;
reg [ 3:0] n_state		;

reg        channel_a    ;
reg        channel_b    ;
reg        in_flag_r    ;
reg [ 3:0] key_value_tmp;

reg [31:0] key_value_fout;
reg [31:0] read_fout     ;
reg [31:0] key_value_pout;
reg [31:0] read_pout     ;

wire [31:0] key_data = {in_data, in_addr};

/*
说明：这里为什么需要将in_flag信号打一拍？
假设一个时钟周期为20ns（实际上也是20ns）；
比如按下一次1键，则对应的key_data == 32'hF30CFF00； 信号key_one拉高
又假设我们按下一次按键需要10ms，而在这10ms内，key_data一直为F30CFF00，也就是说，信号key_one在10ms内一直拉高。
如果直接用key_one信号进行按键1的输入，则对于FPGA来说，它会认为我们按下了10ms/20ns =  500000次按键1，
而我们分明只是按了一次
所以，需要一个时钟周期的脉冲信号，对key_one的高电平进行限制，让我们按下一次按键1，FPGA也就只收到一次按键1.

很巧的是，按下按键1之后，红外键盘对应的解码模块在解码完成后，正好产生一个时钟周期的标志信号flag，在此文件中对应输入的信号 input in_flag；
同时，解码模块在产生标志信号flag的下一个时钟周期，才知道按键1被按下，也就是说，key_one是在flag（flag等同于in_flag）信号产生后的下一拍才会被拉高。
故需要将in_flag信号往后延迟一拍，变成in_flag_r信号，并和信号key_one进行逻辑与，产生出我们所需要的一个时钟周期的按键输入。

为了节省资源，将数字按键0~9，合起来一起与上in_flag_r，即为：
wire number = in_flag_r && (key_zero  || key_one  || key_two  ||
							key_three || key_four || key_five ||
							key_six   || key_seven|| key_eight||
							key_nine);
*/

always @ (posedge clk_50M or negedge rstn) begin
    if (!rstn)
        in_flag_r <= 1'b0;
    else
        in_flag_r <= in_flag;
end

wire key_ch       = in_flag_r && (key_data == 32'hB946FF00);  //CH
wire key_ch_minus = in_flag_r && (key_data == 32'hBA45FF00);  //CH-
wire key_ch_plus  = in_flag_r && (key_data == 32'hB847FF00);  //CH+
wire key_eq		  = in_flag_r && (key_data == 32'hF609FF00);  //EQ
wire key_minus    = in_flag_r && (key_data == 32'hF807FF00);  //-
wire key_zero	  = 			 (key_data == 32'hE916FF00);
wire key_one 	  = 			 (key_data == 32'hF30CFF00);
wire key_two 	  = 			 (key_data == 32'hE718FF00);
wire key_three	  = 			 (key_data == 32'hA15EFF00);
wire key_four 	  = 			 (key_data == 32'hF708FF00);
wire key_five 	  = 			 (key_data == 32'hE31CFF00);
wire key_six 	  = 			 (key_data == 32'hA55AFF00);
wire key_seven    = 			 (key_data == 32'hBD42FF00);
wire key_eight	  = 			 (key_data == 32'hAD52FF00);
wire key_nine 	  = 			 (key_data == 32'hB54AFF00);

wire number = in_flag_r && (key_zero  || key_one  || key_two  ||
							key_three || key_four || key_five ||
							key_six   || key_seven|| key_eight||
							key_nine);

//对按键所代表的数值进行解码
always @ (*) begin
    case (key_data)
        32'hE916FF00: key_value_tmp = 4'd0;
        32'hF30CFF00: key_value_tmp = 4'd1;
        32'hE718FF00: key_value_tmp = 4'd2;
        32'hA15EFF00: key_value_tmp = 4'd3;
        32'hF708FF00: key_value_tmp = 4'd4;
        32'hE31CFF00: key_value_tmp = 4'd5;
        32'hA55AFF00: key_value_tmp = 4'd6;
        32'hBD42FF00: key_value_tmp = 4'd7;
        32'hAD52FF00: key_value_tmp = 4'd8;
        32'hB54AFF00: key_value_tmp = 4'd9;
        default	    : key_value_tmp = 4'd0;
    endcase
end

wire fout_zero = (key_value_fout == 0);  //定义key_value_fout=0
wire pout_zero = (key_value_pout == 0);  //定义key_value_pout=0

/*
定义寄存器channel_a和channel_b的意义是
对通道A和通道B的fwd和pwd进行赋值
详见最后20行的代码
*/
always @ (posedge clk_50M or negedge rstn) begin
    if (!rstn)
        channel_a <= 1'b0;
    else if (key_ch_minus)
        channel_a <= 1'b1;
    else if (state == IDLE)
        channel_a <= 1'b0;
    else
        channel_a <= channel_a;
end

always @ (posedge clk_50M or negedge rstn) begin
    if (!rstn)
        channel_b <= 1'b0;
    else if (key_ch_plus)
        channel_b <= 1'b1;
    else if (state == IDLE)
        channel_b <= 1'b0;
    else
        channel_b <= channel_b;
end

3.3 状态转换

状态转换图如下：
在这里插入图片描述三段式状态机编写如下：

//=================================================
//FSM part one
//=================================================
always @ (posedge clk_50M or negedge rstn) begin
	if (!rstn)
		state <= IDLE;
	else
		state <= n_state;
end

//==================================================
//FSM part two
//==================================================
always @ (*) begin
	case (state)
		IDLE:
            if (key_ch_minus || key_ch_plus)
                n_state = RECEIVE_FWD;
            else if (key_minus)
                n_state = IDLE;
            else
                n_state = IDLE;

        RECEIVE_FWD:
            if (key_minus && fout_zero)
                n_state = IDLE;
            else if (key_minus && (!fout_zero))
                n_state = RECEIVE_FWD;
            else if (key_eq)
                n_state = READ;
            else if (key_ch)
                n_state = TRANSITION;
            else
                n_state = RECEIVE_FWD;

		  TRANSITION: n_state = RECEIVE_PWD;

        RECEIVE_PWD:
            if (key_minus && pout_zero)
                n_state = TRANSITION;
            else if (key_minus && (!pout_zero))
                n_state = RECEIVE_PWD;
            else if (key_eq)
                n_state = READ;
            else
                n_state = RECEIVE_PWD;

        READ: n_state = FLAG;

        FLAG: n_state = IDLE;

		default: n_state = IDLE;
	endcase
end

//==================================================
//FSM part three
//==================================================
always @ (posedge clk_50M or negedge rstn) begin
    if (!rstn) begin
        key_value_fout   <= 32'b0;
        read_fout        <= 32'b0;
        key_value_pout   <= 19'b0;
        read_pout        <= 19'b0;
        out_flag         <= 1'b0 ;
    end
    else begin
        case (state)
            IDLE:begin
                key_value_fout   <= 32'b0;
                key_value_pout   <= 19'b0;
                out_flag         <= 1'b0 ;
                read_fout        <= read_fout;
                read_pout        <= read_pout;
            end

            RECEIVE_FWD: begin
                if (number)
                    key_value_fout <= (key_value_fout<<1) + (key_value_fout<<3) + key_value_tmp;
                else if (key_minus && (!fout_zero))
                    key_value_fout <= (key_value_fout - key_value_tmp)/10;
                else
                    key_value_fout <= key_value_fout;
            end

				TRANSITION: begin end

            RECEIVE_PWD: begin
                if (number)
                    key_value_pout <= (key_value_pout<<1) + (key_value_pout<<3) + key_value_tmp;
                else if (key_minus && (!pout_zero))
                    key_value_pout <= (key_value_pout - key_value_tmp)/10;
                else
                    key_value_pout <= key_value_pout;
            end

            READ: begin
                read_fout <= key_value_fout;
                read_pout <= key_value_pout;
            end

            FLAG: out_flag <= 1'b1;

            default:begin
                out_flag         <=  1'b0;
                key_value_fout   <= 32'b0;
                read_fout        <= 32'b0;
                key_value_pout   <= 19'b0;
                read_pout        <= 19'b0;
            end
        endcase
    end
end

说明：

对于key_value_fout <= (key_value_fout<<1) + (key_value_fout<<3) + key_value_tmp;语句，翻译成数学表达式即为：
key_value_fout = key_value_fout * 10 + key_value_tmp;
为了节省寄存器，将数字10拆分成2+8，而key_value_fout乘2或乘8分别对应key_value_fout左移一位和三位的操作，相比于使用乘法器，能够省下一些寄存器。
对于按下回退按键导致的除法操作：
key_value_fout <= (key_value_fout - key_value_tmp)/10;
本身在FPGA中很忌讳使用除法的，想到在硬件设计中，10 = 32/3，故将上式转变为：
key_value_fout <= ((key_value_fout - key_value_tmp) * 3) >> 5;
但是在仿真的过程中发现，输入1000，回退一位，最终的结果是93，而非100，故勉为其难地用了除法。不过需要提醒的一点是，不使用除法，误差较大，优点是逻辑资源占用少，为641个；若使用除法，而且还是两处，虽然结果准确，但逻辑占用激增至1315个，两个除法所占用的逻辑数为674个，比我不使用除法写的代码所占用的逻辑资源还要多。

3.4 输出计算

//===========================================================
//caculate and output
//===========================================================
always @ (posedge clk_50M or negedge rstn) begin
    if (!rstn) begin
        fwd_a <= 64'b0    ;
        fwd_b <= 64'b0    ;
        pwd_a <= 19'b0    ;
        pwd_b <= 19'b0    ;
    end
    else if (out_flag && channel_a) begin
        fwd_a <= (1441151880*read_fout) >> 24  ;  //(2882303761*read_fout)>>25
        pwd_a <= read_pout                     ;
        fwd_b <= fwd_b                         ;
        pwd_b <= pwd_b                         ;
    end
    else if (out_flag && channel_b) begin
        fwd_a <= fwd_a                         ;
        pwd_a <= pwd_a                         ;
        fwd_b <= (1441151880*read_fout) >> 24  ;  //(2882303761*read_fout)>>25
        pwd_b <= read_pout                     ;
    end
    else begin
        fwd_a <= fwd_a  ;
        pwd_a <= pwd_a  ;
        fwd_b <= fwd_b  ;
        pwd_b <= pwd_b  ;
    end
end

endmodule

说明：
根据DDS中输出频率以及频率控制字的计算关系可得（详见《FPGA自学笔记——设计与验证》第294页）：
$F_{out} = B*F_{clk}/2^n$
其中，n = 32，F_out是输出的频率值，B为频率控制字，在此verilog文件中，用fwd表示。由于开发板使用的时钟频率为50MHz，故频率控制字B的计算方式为：
$B = 2^{32} * F_{out} / F_{clk} = 2^{32}/50,000,000 * F_{out}$
即
$B= 85.89934592 * F_{out}$

而FPGA中是没有浮点小数运算的，也就是说，当输入85.89934592，FPGA会自动截断小数点，将其当做85进行计算，这样导致频率控制字的误差较大。采用如下方式能够避免精度不够的问题：

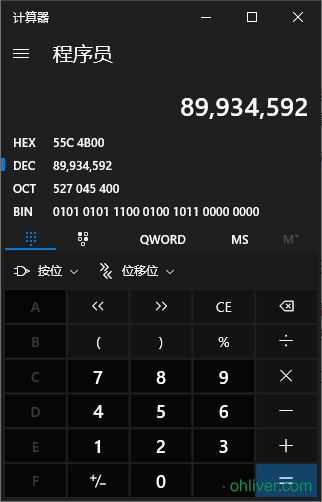

小数点之后的数89934592，通过计算可知，其二进制表示的数总共27位。

在这里插入图片描述

对89.89934592乘上2²⁷，既
$89.89934592*2^{27} = 11529215046.06846976$
保留整数11529215046，将频率控制字的计算方式变为
$B= (2^{27}*85.89934592 * F_{out}) >> 27$
$B= (11529215046* F_{out}) >> 27$

这样能很好地避免由于小数点的出现而造成的精度损失，不过缺点便是本来应该为32位的fwd需要扩容成64位。另外，考虑到89.89934592 *2²⁷对应的整数，其二进制位数大于32位，故需要调整乘数因子，变为2²⁵；而89.89934592 * 2²⁷= 2882303761；同时

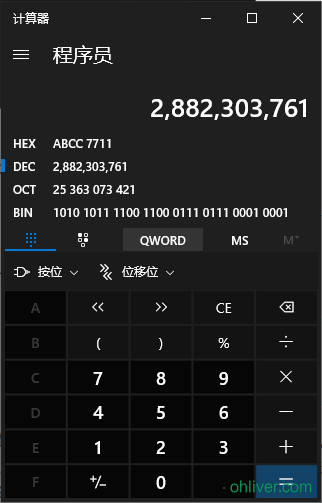

在这里插入图片描述可见，该数对应的二进制正好是32位，且最高位为1，在Modelsim仿真中会报警告，即Modelsim会将这个二进制数当做有符号数处理，故再次改变乘数因子，调整为2²⁴。最终
$B= (2^{24}*85.89934592 * F_{out}) >> 24$
即
$B= (1441151880 * F_{out}) >> 24$
所以，对应的verilog代码为
fwd_a <= (1441151880*read_fout) >> 24 ;
fwd_b <= (1441151880*read_fout) >> 24 ;

4. testbench测试

/*=============================================================================
#     FileName: key_FSM_tb.v
#         Desc:
#       Author: ohliver
#        Email: ohliver@foxmail.com
#     HomePage: https://blog.csdn.net/qq_15062763
#      Version: 0.0.1
#   LastChange: 2020-02-03 20:58:48
#      History:
=============================================================================*/
`timescale 1ns/1ns
`define p 20

module key_FSM_tb;

reg clk_50M ;
reg rstn    ;

reg [15:0] in_addr  ;
reg [15:0] in_data  ;
reg        in_flag  ;

wire [63:0] fwd_a   ;
wire [63:0] fwd_b   ;
wire [31:0] pwd_a   ;
wire [31:0] pwd_b   ;
wire        out_flag;

initial         clk_50M = 1'b1      ;
always #(`p/2)  clk_50M = ~clk_50M  ;

parameter CHANNEL_A = 5'd10;  //button CH-
parameter CHANNEL_B = 5'd12;  //button CH+
parameter PHASE     = 5'd11;  //button CH
parameter DELETE    = 5'd16;  //button -
parameter OK        = 5'd18;  //button EQ
initial begin
    rstn    <=  1'b0;
    in_flag <=  1'b0;
    in_addr <= 16'b0;
    in_data <= 16'b0;

    #(`p*10);
    rstn <= 1'b1;


//=======================================
//通道A输出fwd=1000Hz，pwd=256
//channel_A
    press_HT6221(CHANNEL_A);
//frequency = 1000Hz
    press_HT6221(1 );
    press_HT6221(0 );
    press_HT6221(0 );
    press_HT6221(0 );
//phase = (256/4096)*2*pi
    press_HT6221(PHASE);
    press_HT6221(2    );
    press_HT6221(5    );
    press_HT6221(6    );
//OK
    press_HT6221(OK);
	#(`p*3000);

//======================================
//通道B输出fwd=100Hz，pwd=25
    press_HT6221(CHANNEL_B);
//frequency = 100Hz
    press_HT6221(1 );
    press_HT6221(0 );
    press_HT6221(0 );
    press_HT6221(0 );
    press_HT6221(DELETE);

//phase = (25/4096)*2*pi
    press_HT6221(PHASE);
    press_HT6221(2    );
    press_HT6221(5    );
    press_HT6221(6    );

    press_HT6221(DELETE);

//OK
    press_HT6221(OK);
    #(`p*3000);

//=====================================
//通道A输出fwd=10Hz，pwd=2
    press_HT6221(CHANNEL_B);
//frequency = 10Hz
    press_HT6221(1 );
    press_HT6221(0 );
    press_HT6221(0 );
    press_HT6221(0 );
    press_HT6221(DELETE);
	press_HT6221(DELETE);

//phase = (2/4096)*2*pi
    press_HT6221(PHASE);
	press_HT6221(DELETE);
    press_HT6221(2    );
    press_HT6221(5    );
    press_HT6221(6    );

    press_HT6221(DELETE);
	press_HT6221(DELETE);

//OK
    press_HT6221(OK);
    #(`p*3000);

//===============================
//什么都不输入，直接按OK键
	 press_HT6221(CHANNEL_B);
	 press_HT6221(OK);
	 #(`p*3000);

//===============================
//什么都不输入，直接按回退键
	 press_HT6221(CHANNEL_B);
	 press_HT6221(DELETE);
	 #(`p*3000);

	 $stop;
end


task press_HT6221(input [4:0] key_board);
    begin
        in_flag <= 1'b1;
        #(`p);
        in_flag <= 1'b0;

        LUT(key_board);
		#(`p*100);
		//20ns *100 = 2us,
        //waiting 2us and then
	    //push another key
    end
endtask


task LUT (input [4:0] key_board_r);
     begin
        case(key_board_r)
            5'd0 : {in_data, in_addr} <= 32'hE916FF00;
            5'd1 : {in_data, in_addr} <= 32'hF30CFF00;
            5'd2 : {in_data, in_addr} <= 32'hE718FF00;
            5'd3 : {in_data, in_addr} <= 32'hA15EFF00;
            5'd4 : {in_data, in_addr} <= 32'hF708FF00;
            5'd5 : {in_data, in_addr} <= 32'hE31CFF00;
            5'd6 : {in_data, in_addr} <= 32'hA55AFF00;
            5'd7 : {in_data, in_addr} <= 32'hBD42FF00;
            5'd8 : {in_data, in_addr} <= 32'hAD52FF00;
            5'd9 : {in_data, in_addr} <= 32'hB54AFF00;
            5'd10: {in_data, in_addr} <= 32'hBA45FF00;
            5'd11: {in_data, in_addr} <= 32'hB946FF00;
            5'd12: {in_data, in_addr} <= 32'hB847FF00;
            5'd13: {in_data, in_addr} <= 32'hBB44FF00;
            5'd14: {in_data, in_addr} <= 32'hBF40FF00;
            5'd15: {in_data, in_addr} <= 32'hBC43FF00;
            5'd16: {in_data, in_addr} <= 32'hF807FF00;
            5'd17: {in_data, in_addr} <= 32'hEA15FF00;
            5'd18: {in_data, in_addr} <= 32'hF609FF00;
            5'd19: {in_data, in_addr} <= 32'hE619FF00;
            5'd20: {in_data, in_addr} <= 32'hF20DFF00;

            default: {in_data, in_addr} <= 32'h0;
        endcase
    end
endtask

key_FSM key_FSM(
	.clk_50M 	 (clk_50M),
	.rstn		 (rstn	 ),
	.in_addr     (in_addr),
	.in_data	 (in_data),
    .in_flag     (in_flag),

	.fwd_a        (fwd_a       ),
	.fwd_b        (fwd_b       ),
	.pwd_a        (pwd_a       ),
	.pwd_b        (pwd_b       ),
    .out_flag     (out_flag    )
);


endmodule
