西门子1200 PLC TCP通信教程

一、项目创建添加PLC

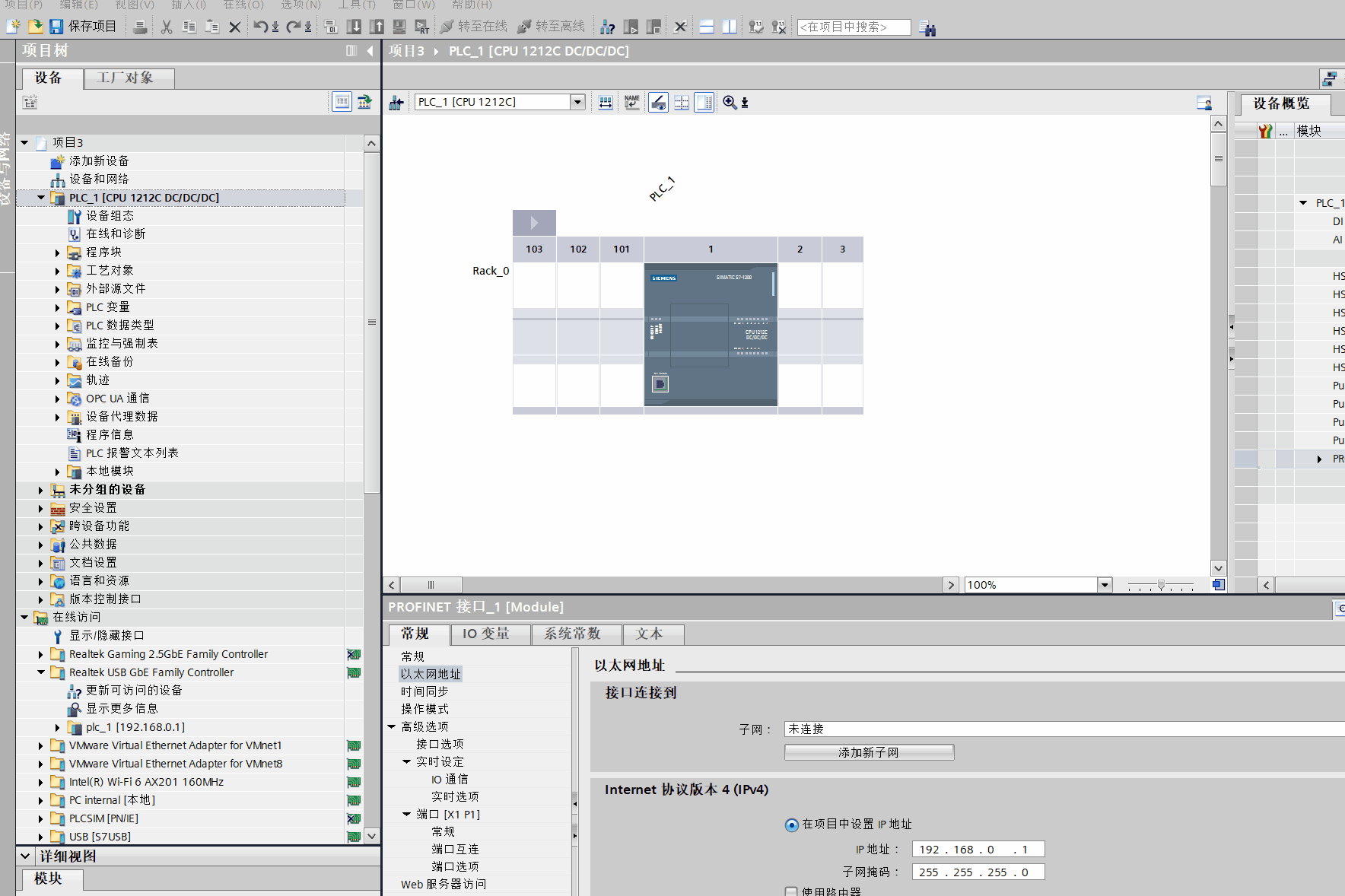

二、修改PLCIP地址

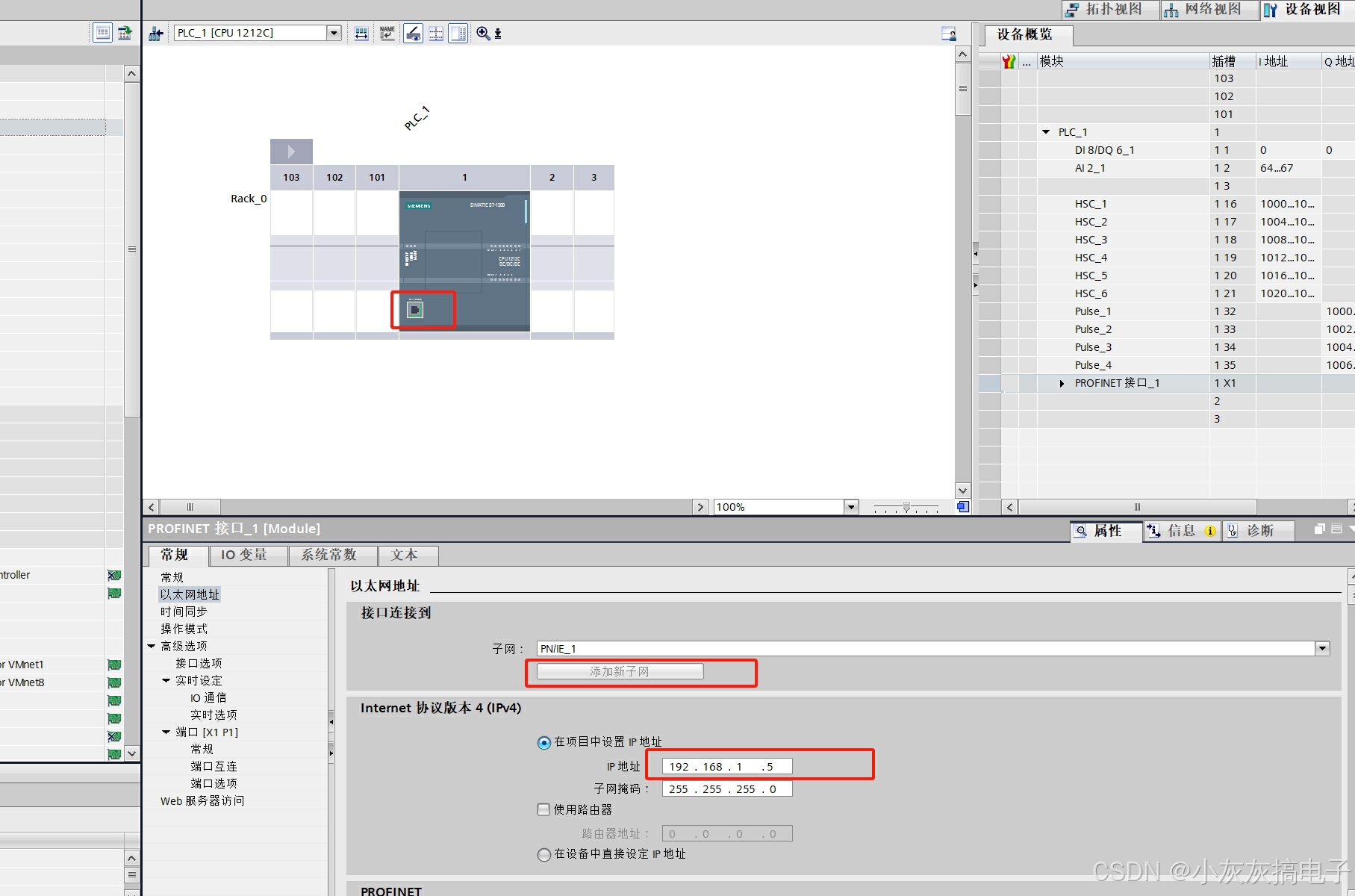

双击PLC网口，点击添加新子网，修改IP为PLC的IP地址。

三、编写程序

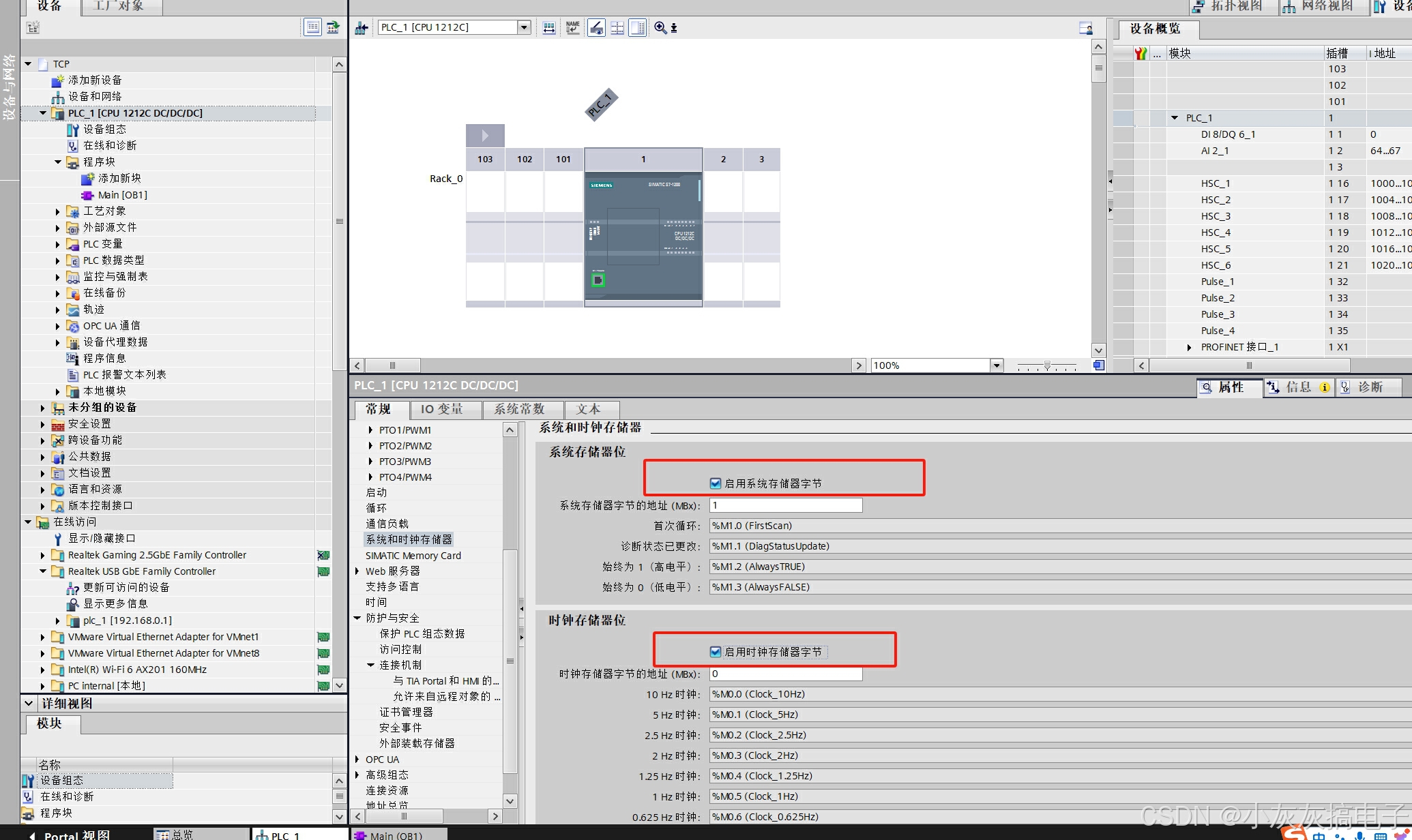

1、打开PLC属性，勾选下面两个选项

2、TCON建立连接

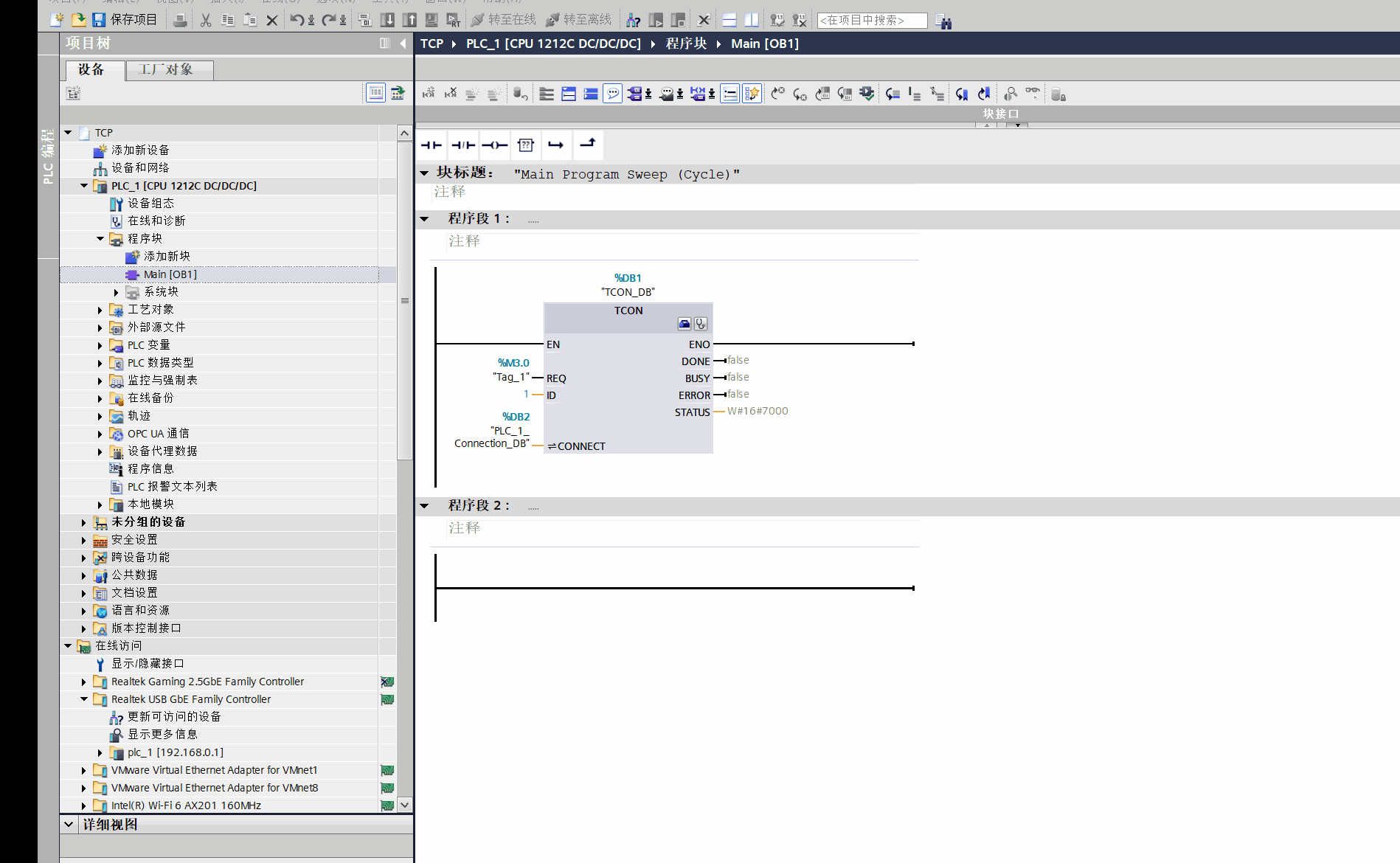

添加TCON块，然后组态

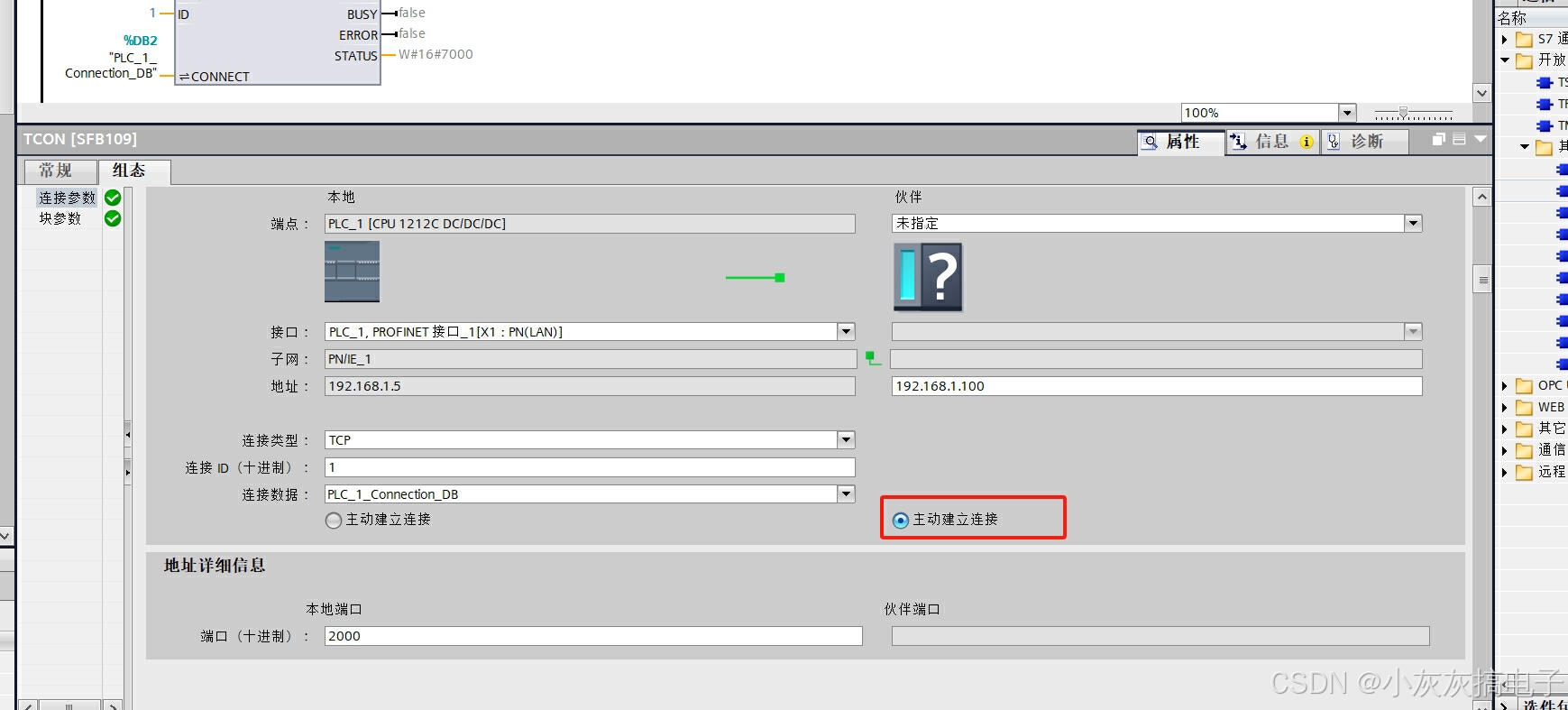

因为PLC要做服务器，所以取消勾选主动建立连接选项

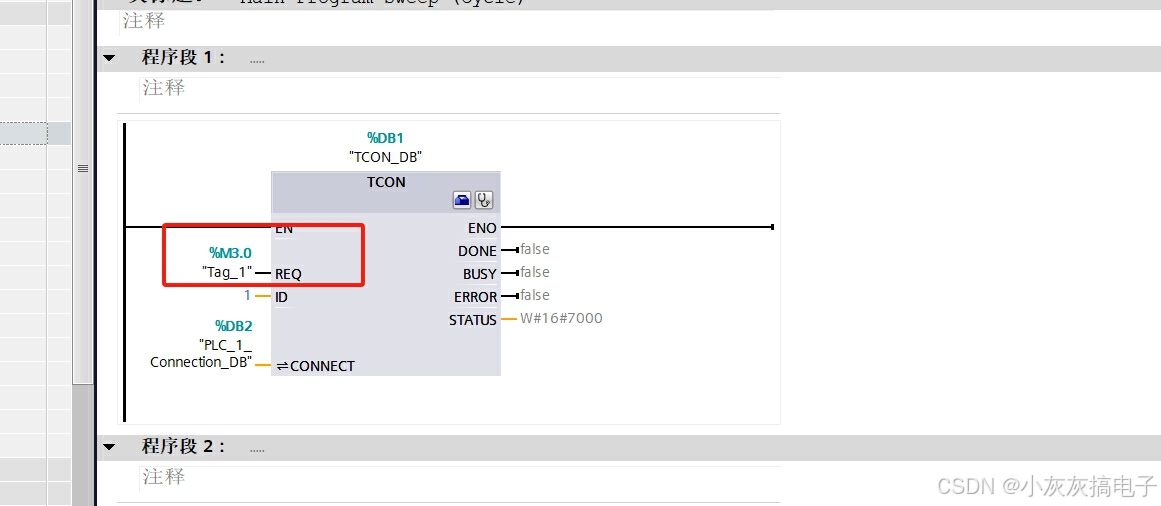

req上升沿建立连接，所有在req连接一个变量

至此，服务器搭建完成。

3、TSEND发送、TRECV接受数据

创建一个全局数据块，并新建两个数组用于发送和接收，

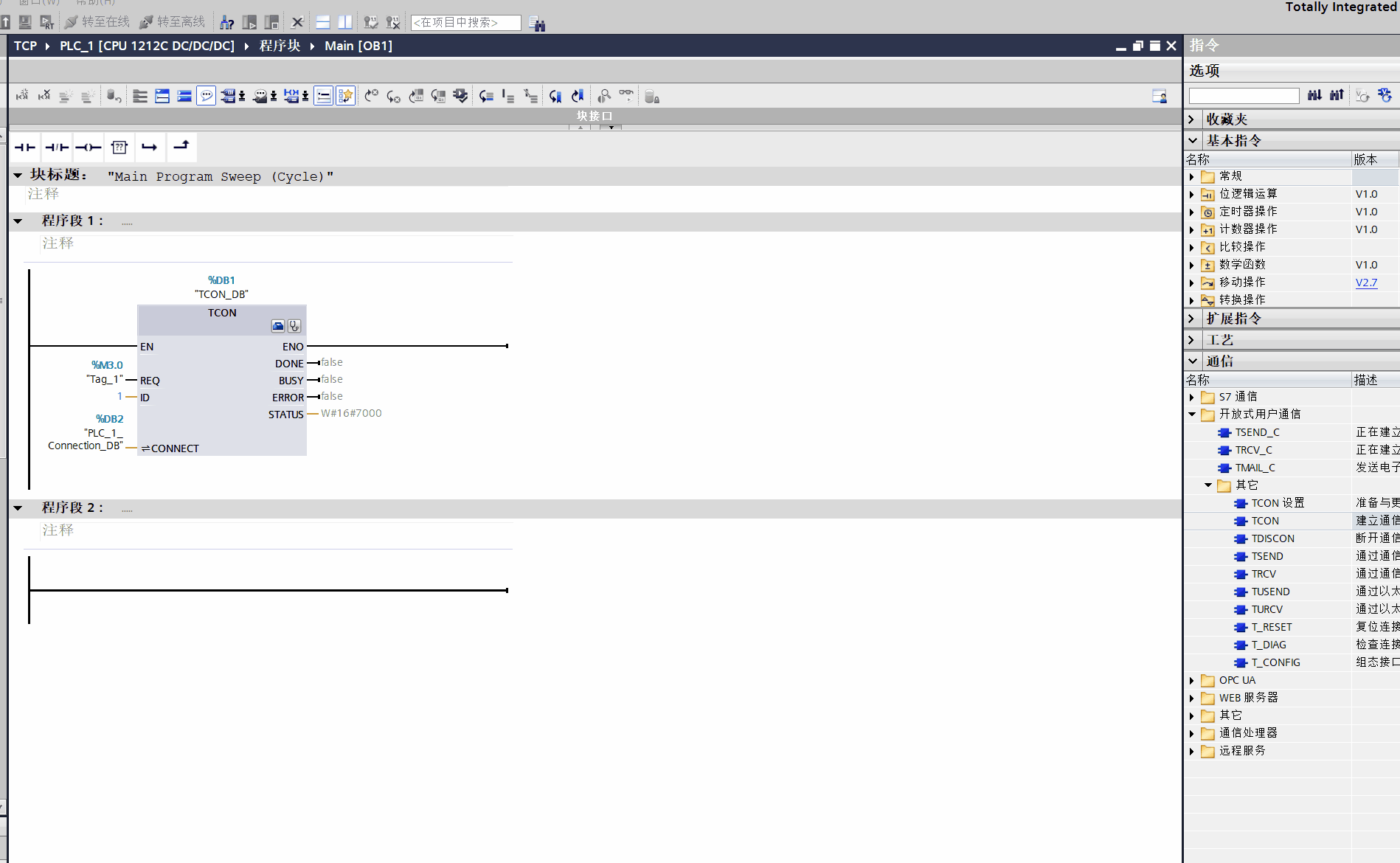

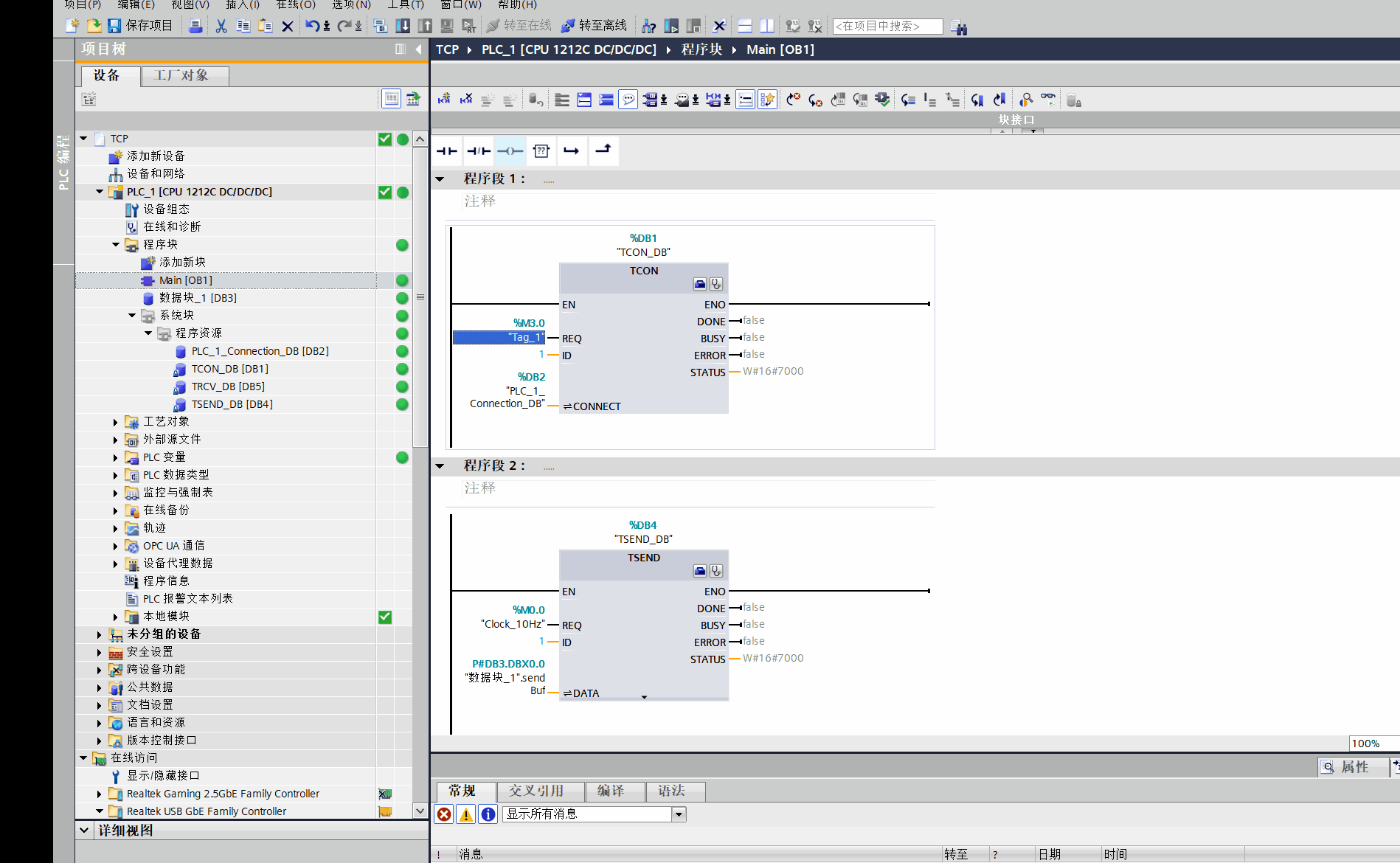

加入TSEND、TRECV块用于数据的发送和接收

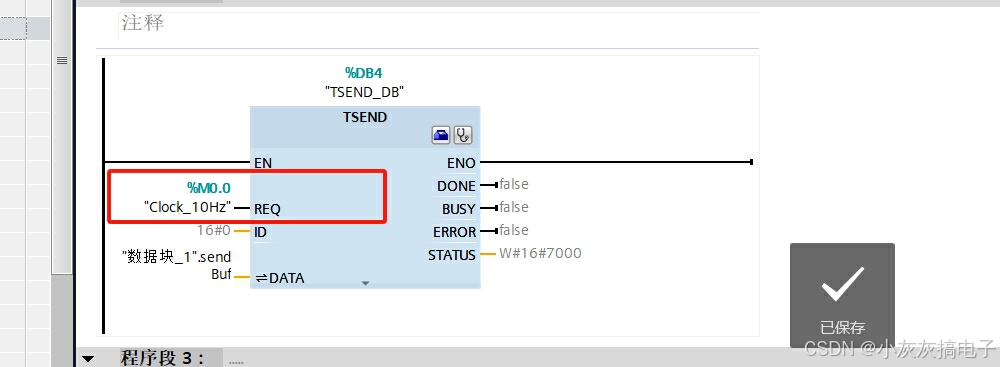

TSEND req用于请求发送

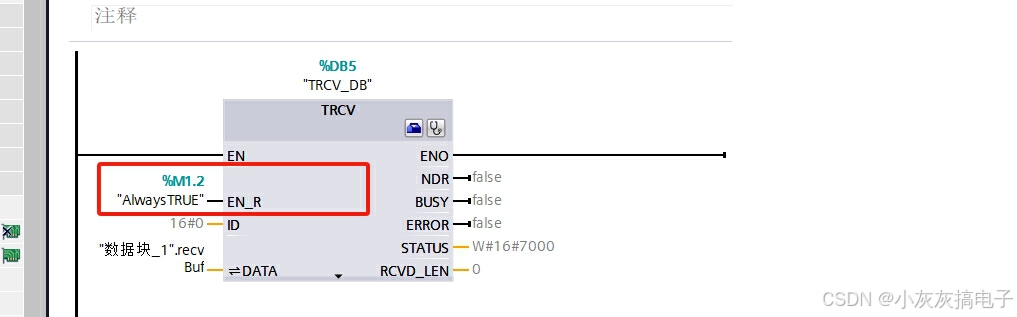

TRECV EN_R用于使能接收

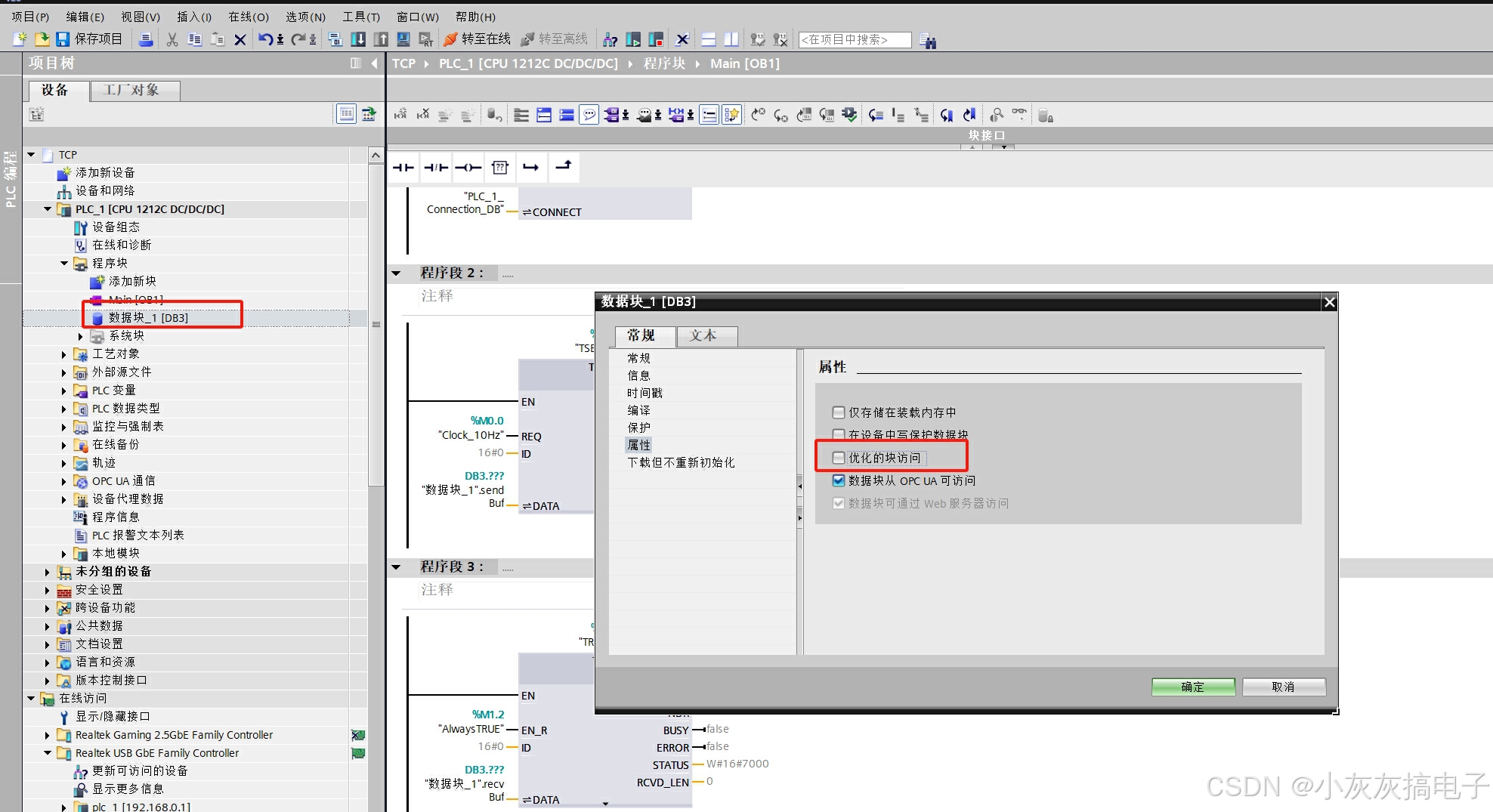

取消块优化访问选项

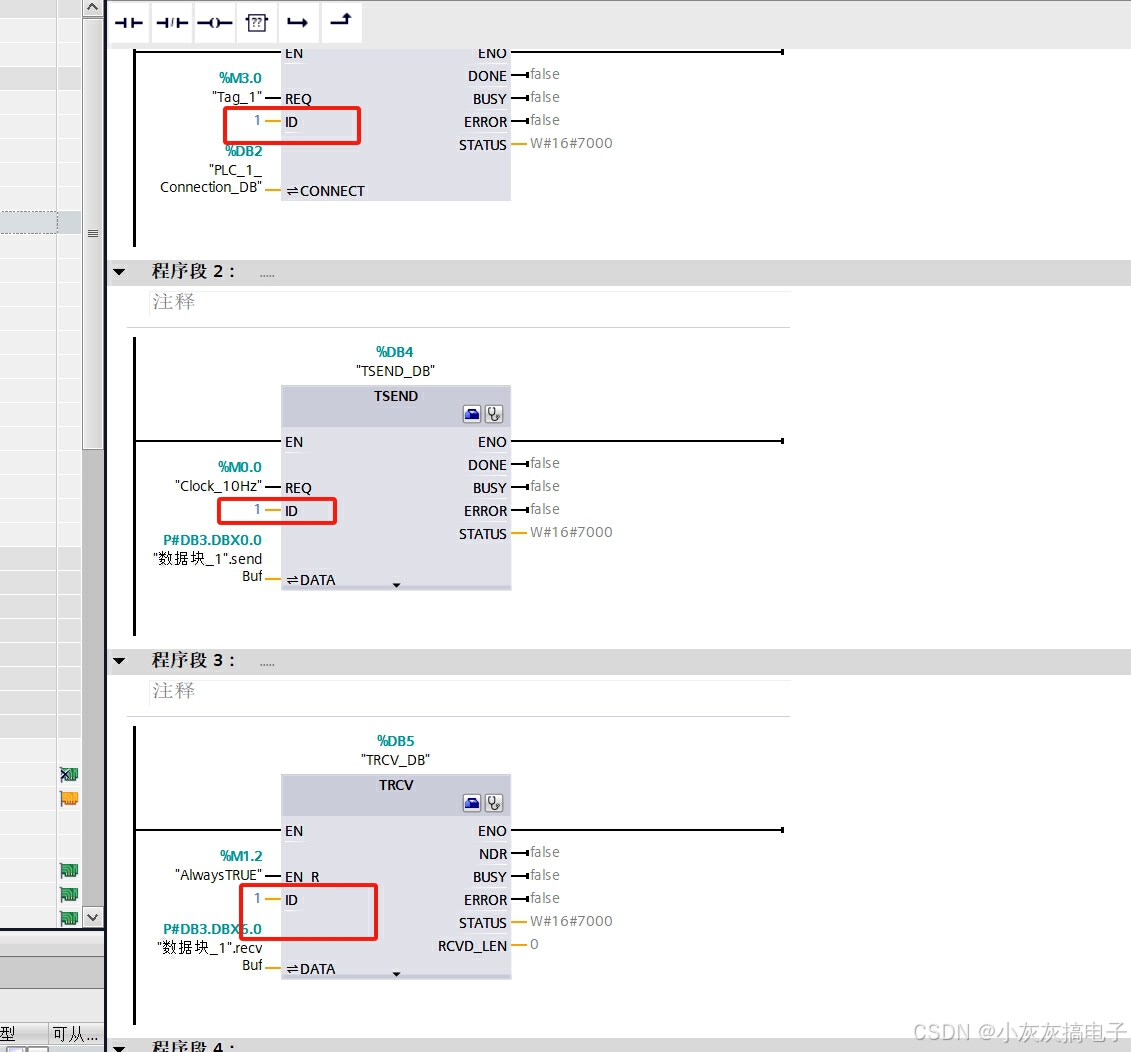

设置TCON、TSEND、TRECV的id为同一个

四、效果查看

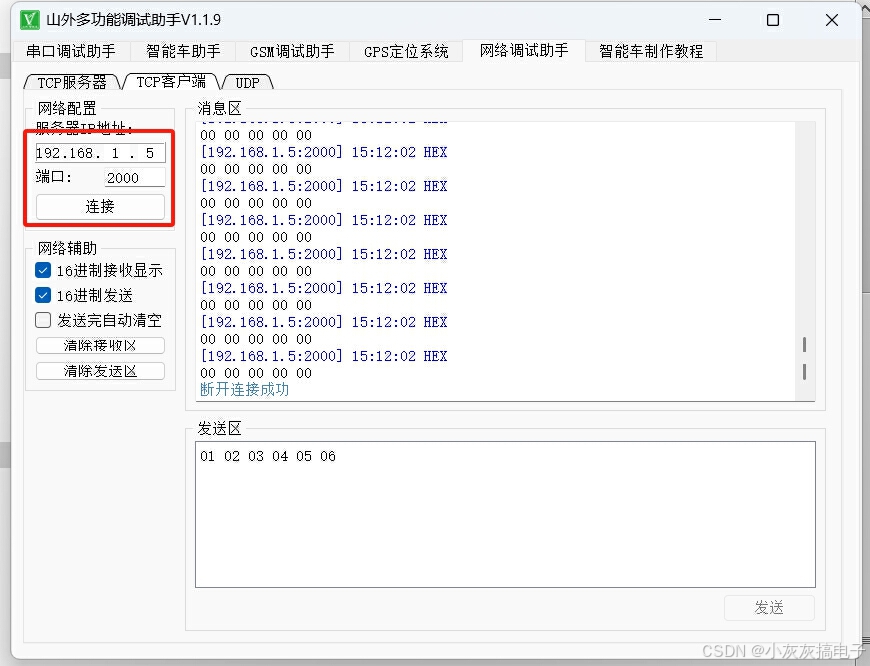

打开串口助手，填入PLC的ip地址和端口点击连接。

启动监视查看接收和发送
