电感详解篇

电感基础知识介绍：

电感是闭合回路的一种属性，是一个物理量。

当线圈通过电流后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵制通过线圈中的电流。这种电流与线圈的相互作用关系称为电的感抗，也就是电感，单位是“亨利（H）”，以美国科学家约瑟夫•亨利命名。

其实电感与电容是刚好是对偶的形式存在的，就是可以认为，很多性质，电 容与电感，完美的相反，对于实际的电感器，与电容器来说，外观差异是相当大 的，电感器，通常认为是带有铁心的线圈。

电感是会阻碍电流的变化的，阻交通直，通低频，阻高频，因为电感不仅涉及到电能，还有磁能，所以电感本身比较复杂，我们以实用为主，从实用的角度来认识电感。

电感的感抗XL = 2πfL，其中f是电源的频率，L是电感的感量，当频率f大的时候，感抗就大，当频率f小的时候，感抗就小。所以对于高频信号来说，电感对高频信号的阻碍作用大，所以电感是通低频，阻高频的。

而电感的感抗单位是Ω，很明显，电感也是阻碍电流流动的。注意，电感是阻碍电流的变化，电路中的电流想要变大，那么电感就阻碍电流变大，电路中的电流想要变小，那么电感就阻碍电流变小，反正，不管电流是变大还是变小，电感总是阻碍电流变化，理想的电感不消耗能量，所以电感的很多特性都是阻碍电流变化而来的。

实际使用中，电感选型我们要关注的内容

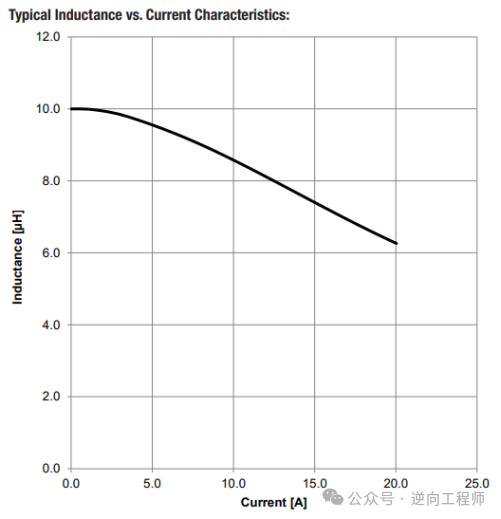

如上图所示：电感与电流大小的关系

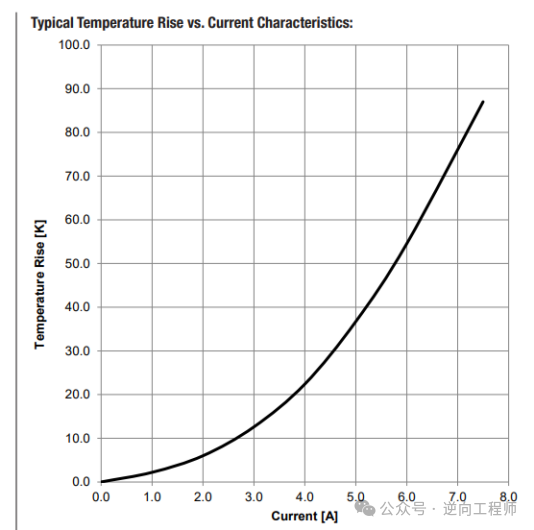

通过上述我们可以知道，电感选型时候要关注电感的温升电流大小和感值相关关系的变化，所以选型设计时要留有冗余设计。温升电流和饱和电流大小的选取至关重要，特别是开关电源中一体成型的电感，受影响波动较大，对纹波影响也是巨大。一般我们设计的小板中的板卡中，主要温升是来自电源的，然后一级电源一般都是常规使用的12V/24V，二级电源就是板卡上面的用来降压成5V，现有系统中使用的多是5V/3.3V/2.0V/1.8V/1.1/1.0V等等居多，三级电源一般使用LDO，不需要外置电感了，但是直接使用5V系统，如果纹波过大，会直接影响板卡正常工作，尤其有些芯片对纹波要求严格，范围过大，直接导致芯片停摆挂机了。一般的电源芯片都有计算方式，推荐的感值也是尽量往大的推荐的，预算范围内可以按照推荐使用，正常的选取还是要根据使用场景来计算感值大小，这里不做赘述了。

   饱和电流Isat一般是指电感值相对于初始值衰减30%（一些厂家是10%，40%）的偏置电流，电感一般都含有磁芯，特别是功率电感，磁芯是存在磁饱和的，由于磁芯材料自身的特性，其通过的磁通量是不可以无限增大的。通过一定体积导磁材料的磁通量大到一定数量将不再增加，不管你再增加电流或匝数，就达到磁饱和。此时就存在一个饱和电流，所以设计的时候不要让实际使用值超过饱和值。

个人感悟：

1. 选型电感关注封装，电流，感值以及使用场景的频率大小；

2. 实际使用电感发热也是影响效率的因素之一；

3. 选型多看规格书，电感多种参数是互相关的。
