VN5640使用介绍（三）

四、通道和分段

 通道Channels和分段Segments

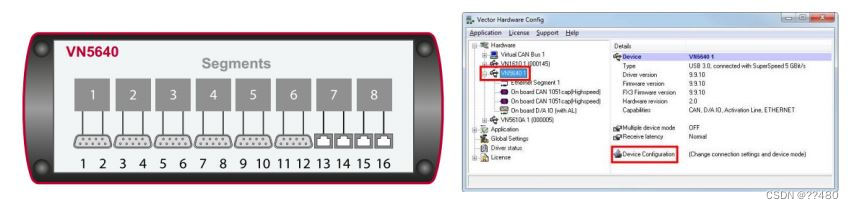

• CANoe/CANalyzer.Ethernet可以通过设置分段(Segments)访问VN5640的硬件通道(change)。

• 分段Segment表示在不同运行模式下，表示独立的通道或一组通道。

• 运行模式、Segment设置、通道设置可以使用 Vector Hardware Config tool进行设置，打开方式： • Windows | Control Panel | Vector Hardware

| select a connected VN5640 from the

list and double click on Device Configuration.

配置Channels & Segments

• 配置运行模式

• Simulation

• Measurement

• Direct Connection

• Media Conversion

• Direct Connection

with TAP (Legacy)

• 配置Segments

• Bypass mode

• 配置Channels

• Channel mode



配置Channels & Segments

• Simulation运行模式

• 所有通道为统一的1个Segment

• 作为Switch运行

• 根据具体的MAC地址向正确的通道发送，若没有记录的MAC地址，则再全部的通道上发送。

配置Channels & Segments

• Measurement运行模式

• 每两个channel划分为一个segment，共提供8个Segment；

• 不影响已存在的网络拓扑，将VN5640串联入以太网通信系统；

• 每个segment可以独立运行在MAC bypass/PHY bypass模式下；

配置Channels & Segments

• Direct Connection运行模式

• 每个channel划分为一个segment，共提供16个Segment；

• 每个通道单独与DUT连接；

配置Channels & Segments

• Media Conversion运行模式

• 此运行模式允许不同物理层设备进行通信

转换；

• 每2个channel划分为1个segment，共提

供8个Segment；

• 4个segment用于媒体转化，4个segment

用于网络接入；
