本文介绍了PCI-E x16、x8、x4和x1四种插槽的区别，强调了它们在主板上的长度、针脚数量以及在显卡、RAID阵列卡、SSD固态硬盘和其他扩展卡中的应用。PCI-E x16插槽是最通用的，具备向下兼容性，靠近CPU以减少延迟。x8插槽通常用于扩展卡，但带宽减半。x4插槽多用于PCI-E SSD或M.2 SSD，而x1插槽适用于独立网卡、声卡等设备。

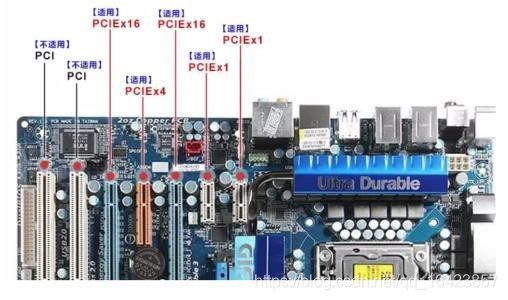

主板上的PCIE插槽一般有四种长度，最短的是1X，比PCI稍短一点的是4X，8x又比4x长，最长的是16X。但是这只是物理的接口。
1、PCI-E x16插槽全长89mm，有164根针脚，靠主板外侧端有一卡口，将16x分为前后两组，较短的插槽有22根针脚，主要用于供电，较长的插槽142根，主要用于数据传输，具有16通道所带来的高带宽。
PCI-E x16插槽，主要用于显卡以及RAID阵列卡等，这个插槽拥有优良的兼容性，可以向下兼容x1/x4/x8级别的设备。可以说是PCI-E x16插槽是PCI-E的万能插槽。
由于PCI-E x16插槽常用于显卡，与cpu处理器直接相通，在物理位置上直接靠近cpu，这样显卡与处理器之间的数据交换就可以减少延迟，让系统的性能可以得到充分的发挥。
2、PCI-E x8插槽全长56mm，有98根针脚，与PCI-E x16比较，主要是数据针脚减少至76根，短的供电针脚仍然是22针脚。
为了兼容性，PCI-E x8插槽通常加工成PCI-E x16插槽的形式，但数据针脚只有一半是有效的，也就是说实际带宽只有真正的PCI-E x16插槽的一半。可以观察主板布线，x8的后半段没有线路连接，甚至针脚也没有焊接。
实际上除了旗舰级的主板，能提供多条真正的PCI-E x16插槽外，主流级主板，只会提供一条真正的PCI-E x16插槽
