PCI Express学习篇：Power Management(二)

原文链接：https://blog.csdn.net/weixin_48180416/article/details/115576691

一. 前言

此篇介绍L1低功耗状态。下一篇介绍L1 Substate低功耗状态。

二. 进入L1状态

以下详细介绍下进入L1状态的过程，有两种方法：（1）PCI-PM（2）ASPM。

注：当EP和RC相连时，可以简单的理解Upstream Component=RC，Downstream Component=EP, Upstream Port (USP) =EP，Downstream Port (DSP) =RC

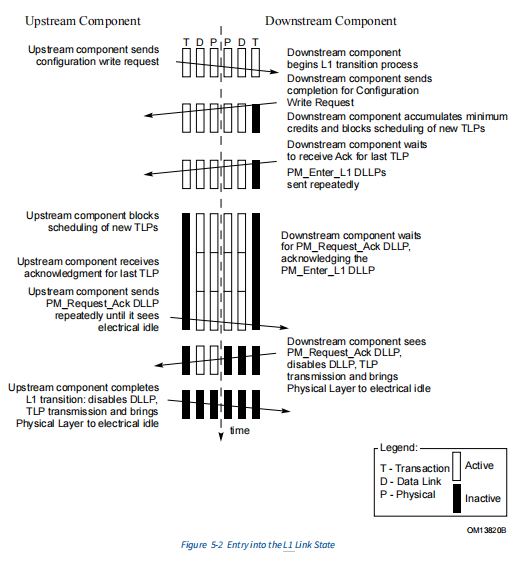

《PCI-PM方法》：

1) Upstream Component（RC）发送CfgWr写PMCSR的PowerState；

2) Downstream Component（EP）收到CfgWr后LTSSM状态机进入L1状态，并做一些进入Electrical idle前的准备工作；

3) DLLP包的交互 PM_Enter_L1 DLLP, PM_Request_Ack DLLP， 其中，Upstream Component收到DLLP后也会做一些进入Electrical idle前的准备工作；

4) 双方物理层进入Electrical idle状态，LTSSM进入L1状态。



《ASPM方法》：

方法一： 支持ASPM L0s，ASPM L1的情况下，链路空闲一段时间后先进入L0s，之后再空闲一段时间后再进入L1，由USP发起，软件只需要配置ASPM相关状态的使能；

方法二：支持ASPM L1，链路空闲一段时间后直接进入L1，由USP发起，软件只需要配置ASPM相关状态的使能；

方法三：支持ASPM L1，软件通过配置USP的寄存器直接发起DLLP，不需要超时后发起。

ASPM由USP发起，需要以下协商的过程：

1) USP通过上述三种方法中的一种发起，USP做一些进入Electrical idle前的准备工作；

2) DLLP包的交互： PM_Active_State_Request_L1 DLLP(USP->DSP), PM_Request_Ack DLLP(DSP->USP), 其中，RC收到DLLP后也会做一些进入Electrical idle前的准备工作；

另外，当RC拒绝进入L1时，发送PM_Active_State_Nak message(DSP->USP)，双方进入L0s

3) 双方物理层进入Electrical idle状态，LTSSM进入L1状态。

三. 退出L1状态

以下详细介绍下退出L1状态的过程有很多方法，其中两种常见的方法：

（1）Configuration Request

（2）PME message

注意：DSP和USP任何一方都可以发起退出的操作，并且不需要协商。

方法一：DSP发起Configuration Request退出

1. Software发起CfgWr配置USP PMCSR PowerState为D0;

硬件具体过程：

DSP（RC）的上层会有pending TLP, 导致DSP PHY的PowerState改变，退出Electrical idle状态，同时发送TS1/TS2序列，LTSSM进入recovery状态；USP（EP）检测到退出Electrical idle状态，同样发送TS1/TS2序列，LTSSM进入recovery状态；

2. 双方重新link到L0状态，然后CfgWr成功配置到USP（EP）的PMCSR。

方法二：USP发起PME Message退出

1. USP通过配置寄存器发起PME Message;

硬件具体过程：

USP（EP）的上层会有pending TLP, 导致USP(EP) PHY的PowerState改变，退出Electrical idle状态，同时发送TS1/TS2序列，LTSSM进入recovery状态；DSP(RC)检测到退出Electrical idle状态，同样发送TS1/TS2序列，LTSSM进入recovery状态；

2. 双方重新link到L0状态，然后PME Message成功发送给DSP(RC)。

3. PME Message隐式路由到RC, RC收到后传递给Power Management Controller,然后通过中断通知软件;

4. 软件利用PME Message包里面的Requester ID发送CfgRd，清除PMCSR PME_Status配置PowerState为D0.

四. 物理层进入和退出L1的过程

L1状态下包含Transmitter Electrical Idle和Receiver Electrical Idle.

Transmitter进入Electrical Idle:

将发送端的差分电压（TXD+ TXD-）变为0，保持接近于Common mode电压，这样可以降低功耗；进入Electrical Idle前先发送EIOS，然后"tri-state output driver"(将TX driver的三态门设为输入)。

有两点需要清楚：

1. EIOS的格式：

答：见PCIe Spec 5.0 Table 4-10 Table 4-11

2. 为什么需要发EIOS？

答：Receiver通过EIOS可以预知接下来需要进入EI状态

3. 进入EI的时间上有什么要求？

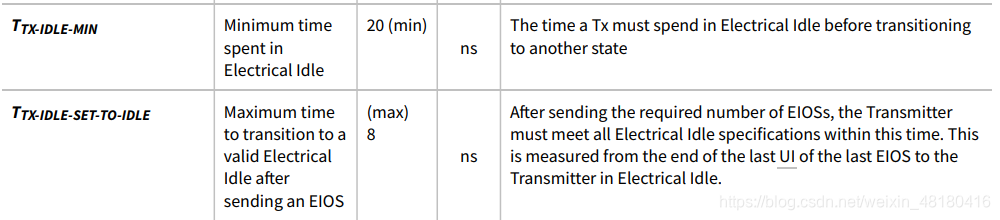

答：在PCIe Spec中有以下规定：

1) Transmitter发送完EIOS后8ns内进入EI;

2) EI至少维持20ns

3) EI时差分peak电压为0-20mV

Transmitter退出Electrical Idle:

Gen1: 发送TS1/TS2，Receiver端直接检测电压；

Gen2: 先发送8b/10b Electrical Idle Exit Order Set(EIEOS), EIEOS为低频信号，目的为Receiver端检测到退出EI，再发送TS1/TS2；

Gen3及以上速率: 先发送128b/130b Electrical Idle Exit Order Set(EIEOS), EIEOS为低频信号，目的为：1) Receiver端检测到退出EI  2) Receiver端Recovery状态时建立block alignment，再发送TS1/TS2；

(EIEOS的格式：见PCIe Spec 5.0 Table 4-12)

---

Receiver进入Electrical Idle:

首先Receiver检测到EIOS后，关闭检测error的逻辑，防止接下来由于链路不可靠报错；

然后Transmitter进入EI后，Receiver根据速率的不同有以下两种方法检测到EI：

Gen1:直接检测电压小于阈值电压；

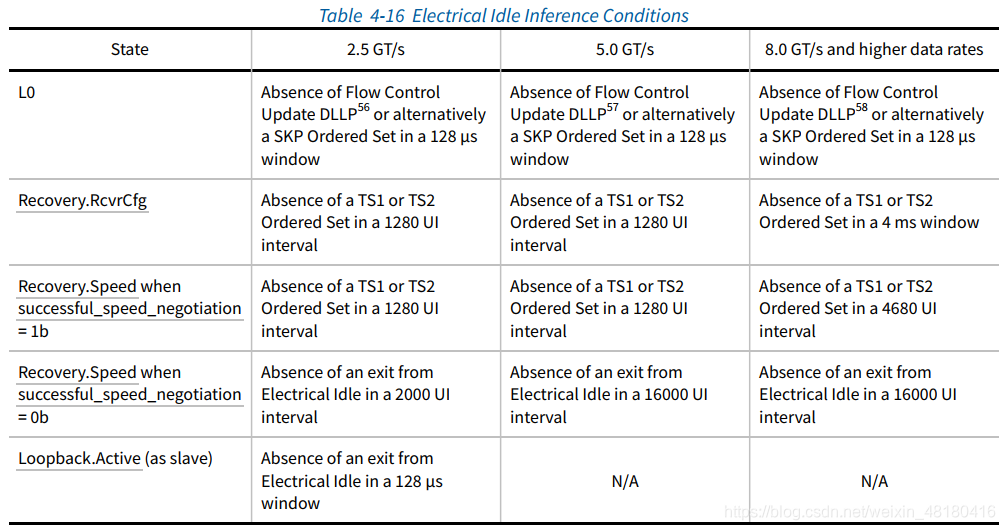

Gen2及以上: 检测“Inferring Electrical Idle”(隐含是EI的情况),L0状态下缺少Flow Control Update DLLP或SKP Order Set

Receiver退出Electrical Idle:

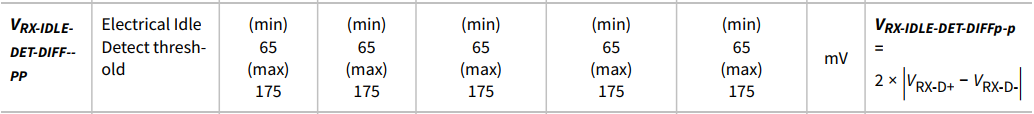

Gen1: Receiver端直接检测电压，大于65-175mV EI detect threshold;

Gen2及以上速率: Receiver检测到EIEOS退出EI，接收到TS1，用于接收端时钟恢复电路CDR重新同步，实现bit lock, symbol lock和block alignment

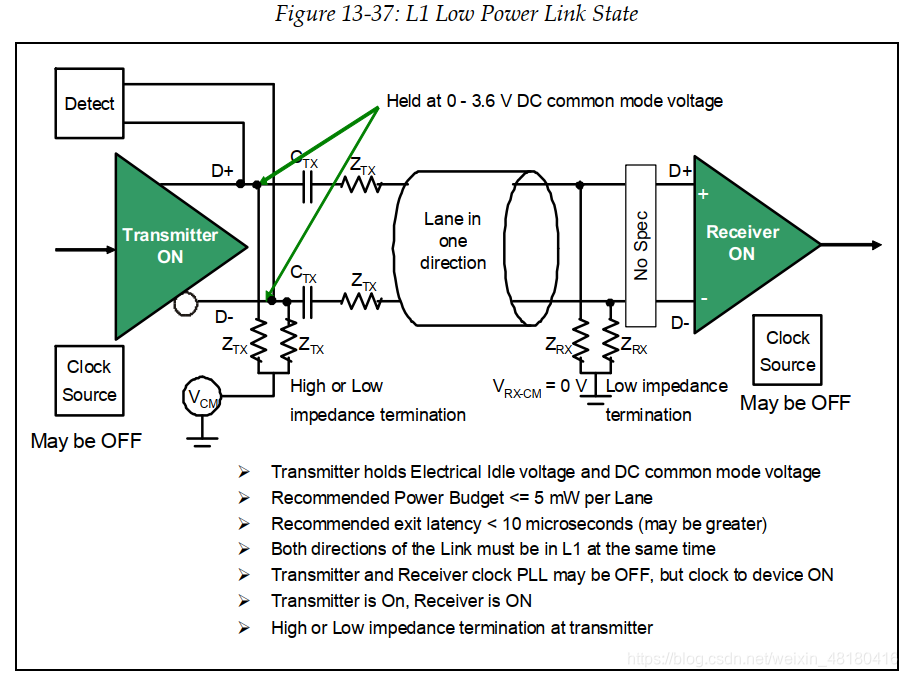

注： EI状态下Transmitter可以处于高阻抗模式或低阻抗模式（关闭或开启termination电路逻辑），接收端必须处于低阻抗模式。

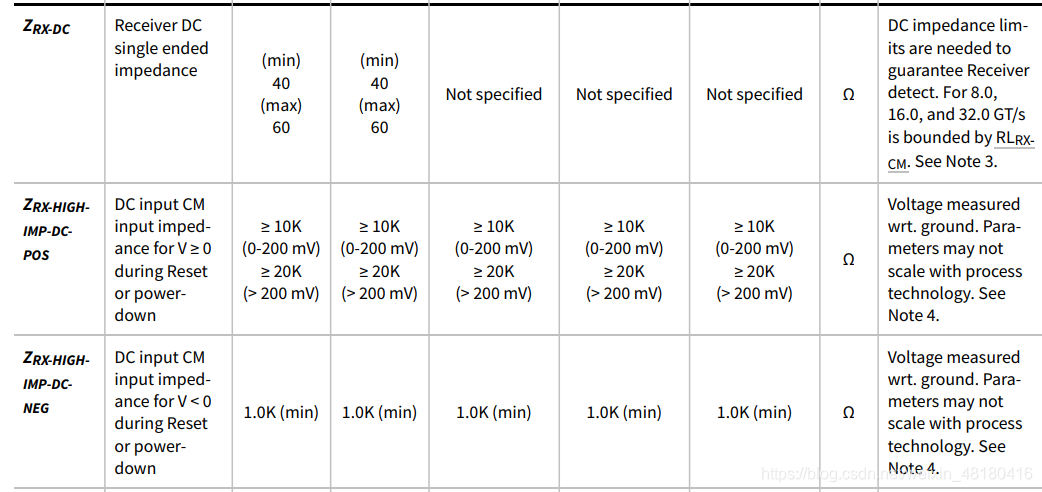

个人理解，高阻抗低阻抗为下表的标准，摘自PCIe Spec Transmitter参数和Receiver参数：
