Opengl复习笔记（一）——顶点着色器、片段着色器（内含代码）

好的，又是因为要面试，这个面试需要复习opengl、图像算法、机器学习、算法题。所以会写相应的系列文章。。。

基础架构介绍

首先opengl是一个做显示的的东西。首先对他的一个基本流程有一个初步的概念。
常见的工作流程：

1. 创建一个对象，用一个id保存他的应用
2. 将对象绑定至上下文的目标位置（比如窗口对象）
3. 设置绑定的一些选项
4. 进行一系列的操作
5. 将目标位置对象id设置回0，解绑这个对象

opengl的搭建可以借助vs2017，在nuget安装nupengl
安装之后可以试一下跑一个最简单的函数

//初始化 glut
	glutInit(&argc, argv);
	glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGBA);
	glutInitWindowPosition(SCR_WIDTH, 70);
	glutInitWindowSize(SCR_WIDTH, SCR_HEIGHT);
	glutCreateWindow("test");
	// 初始化 glew（功能与glad类似）
	glewInit();

	// 程序中需要的初始化，比如加载shader、加载文字、加载素材等
	init();
	glutTimerFunc(20, timer, 0);
	// 设置主函数
	glutDisplayFunc(display);
	glutKeyboardFunc(keyboard);
	glutMouseFunc(MouseEvent);
	glutMotionFunc(MotionMove);
	// 主函数循环
	glutMainLoop();

顶点着色器、片段着色器

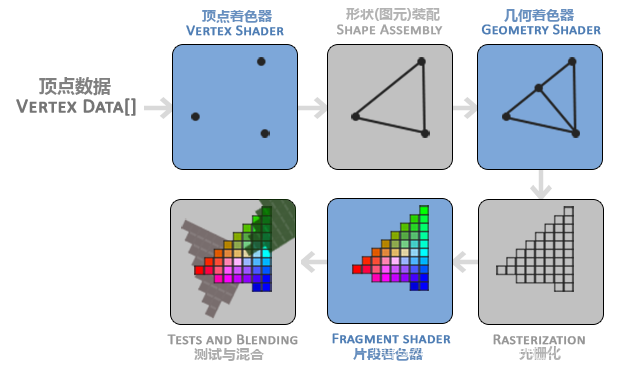

我们能看到的三维效果其实也是一系列的变化后的二维图片，这个过程就是opengl图像渲染管线要干的事。其实随着技术的迭代跟新，已经由传统的顶点着色器和片段着色器，衍生了很多别的部分，如下图所示

针对顶点着色器：

1. 顶点做色器主要作用是指定形状
2. 以数组（顶点数据）的形式传递3个3D坐标作为这个过程的输入
3. 顶点数据含有顶点属性，最简单的顶点属性是颜色，初此之外还有法向量等

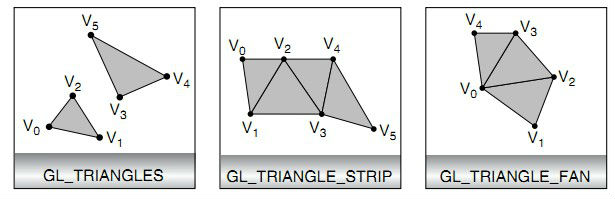

4. 为了让opengl知道你的这个顶点需要构成什么，需要制定一个模式，常见的有GL_POINTS、GL_TRIANGLES、GL_LINE_STRIP。如果是point，那么opengl会一个个读数组数据，如果是triangle则三个三个的读数组数据。即使三角形，也分为下面几种的绘制方式。这主要影响数组中数据排列方式。

   针对片段着色器：
   1.片段着色器主要指定颜色、光照、阴影等光影效果。

顶点输入

顶点包括x、y和z方向，需要注意，要将数据归一化到 [-1,1] 这个区间。
比如这是一组顶点数据

float vertices[] = {
-0.5f, -0.5f, 0.0f,
0.5f, -0.5f, 0.0f,
0.0f, 0.5f, 0.0f
};

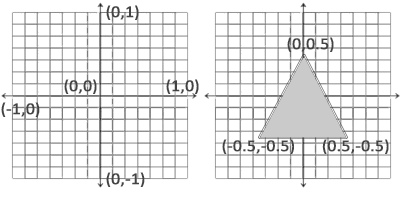

绘制出来的的三角形如下

在高级一点的版本里有顶点缓冲对象（VBO），它主要做缓存处理，如果不使用，顶点会一个个发送到显卡内存区，比较占CPU。

顶点着色器

下面是一个三角形的顶点着色器

#version 330 core
// 输入数据 aPos输入是一个（x,y）的向量
// aColor是一个4维向量
attribute vec2 aPos;
attribute vec4 aColor;
// 输出至片段着色器的数据
out vec4 Color;
void main()
{


	// color在顶点着色器里不用，直接输出
	Color=aColor;
	// gl_Position是内置函数，这里是4个参数，x,y,z还有alpha值，暂时alpha值为1
    gl_Position = vec4(aPos, 0.0, 1.0);
}

片段着色器

下面是一个三角形的顶点着色器

#version 330 core
// 从顶点着色器的输入
in vec4 Color;

void main()
{

	// gl_FragColor 是内置函数，这里是4个参数
    gl_FragColor = Color;
}

把上面过程串起来

最简单的串接步骤如下所示：

1. 分别读Shader内容（readShaderSource函数）
2. 分别编译为顶点着色器、片段着色器（genShader函数）
3. 把同一组的顶点着色器、片段着色器连接起来（linkProgram函数）

因为这个步骤比较程式化，所以写好一个shader读取函数基本就是通用变了。

我这里贴出我自己的一个框架：

static char* readShaderSource(const char *fileName)
{

	FILE *fp;
	char *content = NULL;
	int count = 0;

	if (fileName != NULL)
	{

		fp = fopen(fileName, "rt");

		if (fp != NULL)
		{
