模电 2个NPN管组成的恒流源电路分析

2个NPN组成恒流

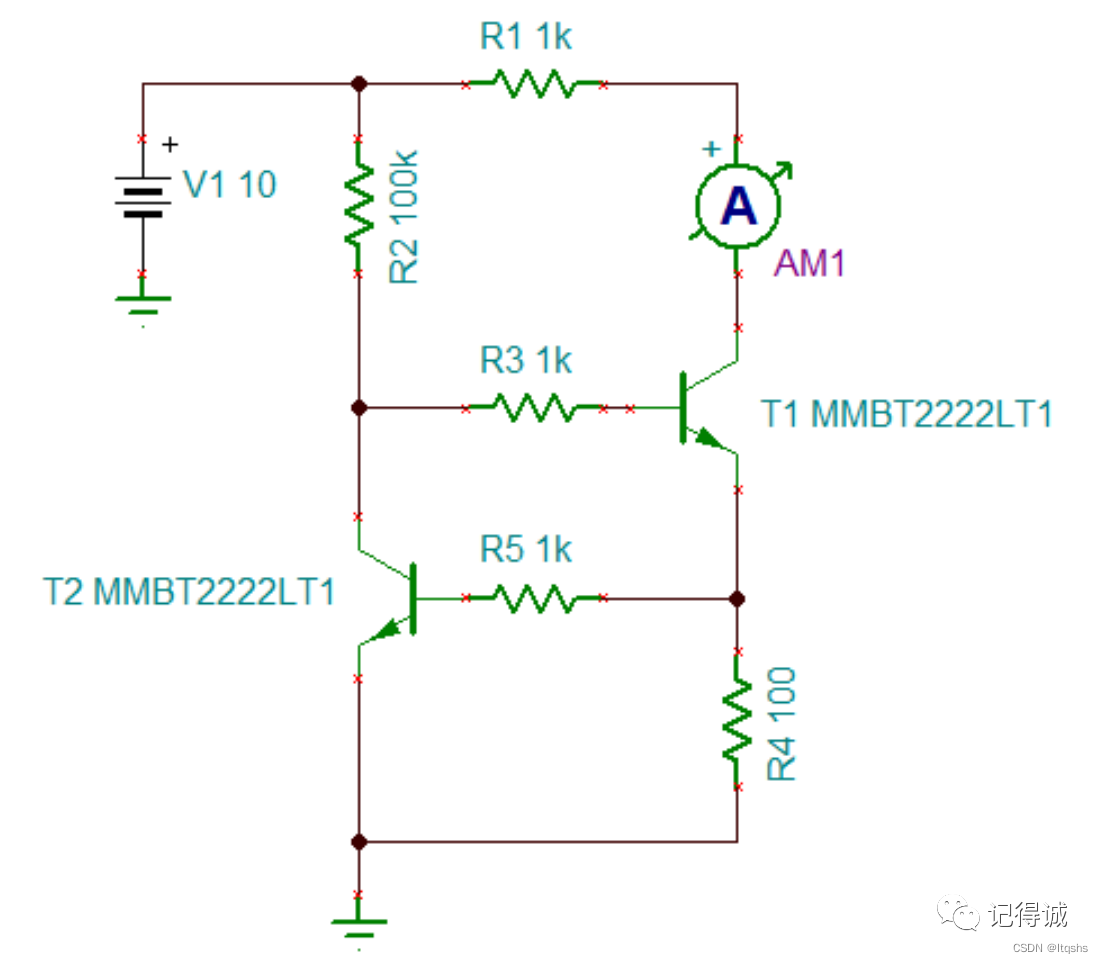

T1和T2为两个NPN三极管。R1=1K,用来模拟负载,AM1为电流表,R4=100R,为恒流设置电阻。
在这里插入图片描述

首先要判断两个三极管工作在何种状态?

假设T1工作在放大区,那么就满足等式Ic=βIb,Ie=Ic+Ib,一般β是几十到几百,忽略Ib,Ie约等于Ic。

根据T2三极管Vbe钳位,知道了T1发射极电压,得出Ie的电流,Ic等于Ie,Ic有了,集电极电压有了,可以算出Vce是合理的,即假设成立,T1工作在发放大区。

同样的道理,T2也是工作在放大区。

T1和T2相互制约,不存在一方工作在饱和区的情况。

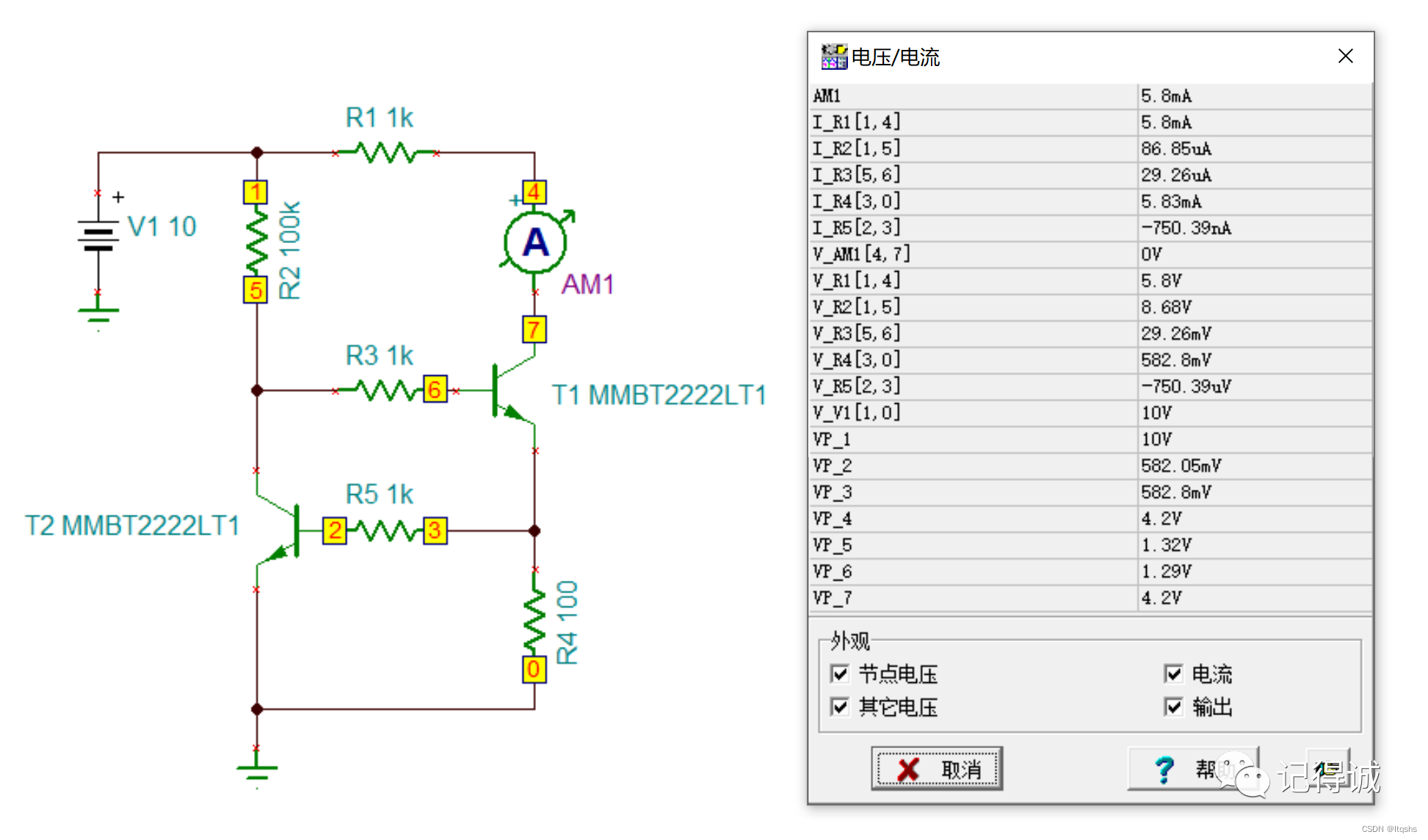

我们直接先看仿真结果,然后看工作原理。

在这里插入图片描述

3点的电压为T2 BE PN结钳位电压,0.58V,我们所需要的恒流I=Vbe/R4,为5.8mA。

工作原理:

负载加重时,即R1减小,I1增大,I2增大,R4上的压降增大,I3增大,T2的CE等效电阻减小,I4和I5增大,I6近似不变,I7减小,导致I1减小,这其实是一个负反馈,起到恒流的作用。
在这里插入图片描述

R1增大,负载减轻,是同样的分析方法,这里不再赘述。

带载能力

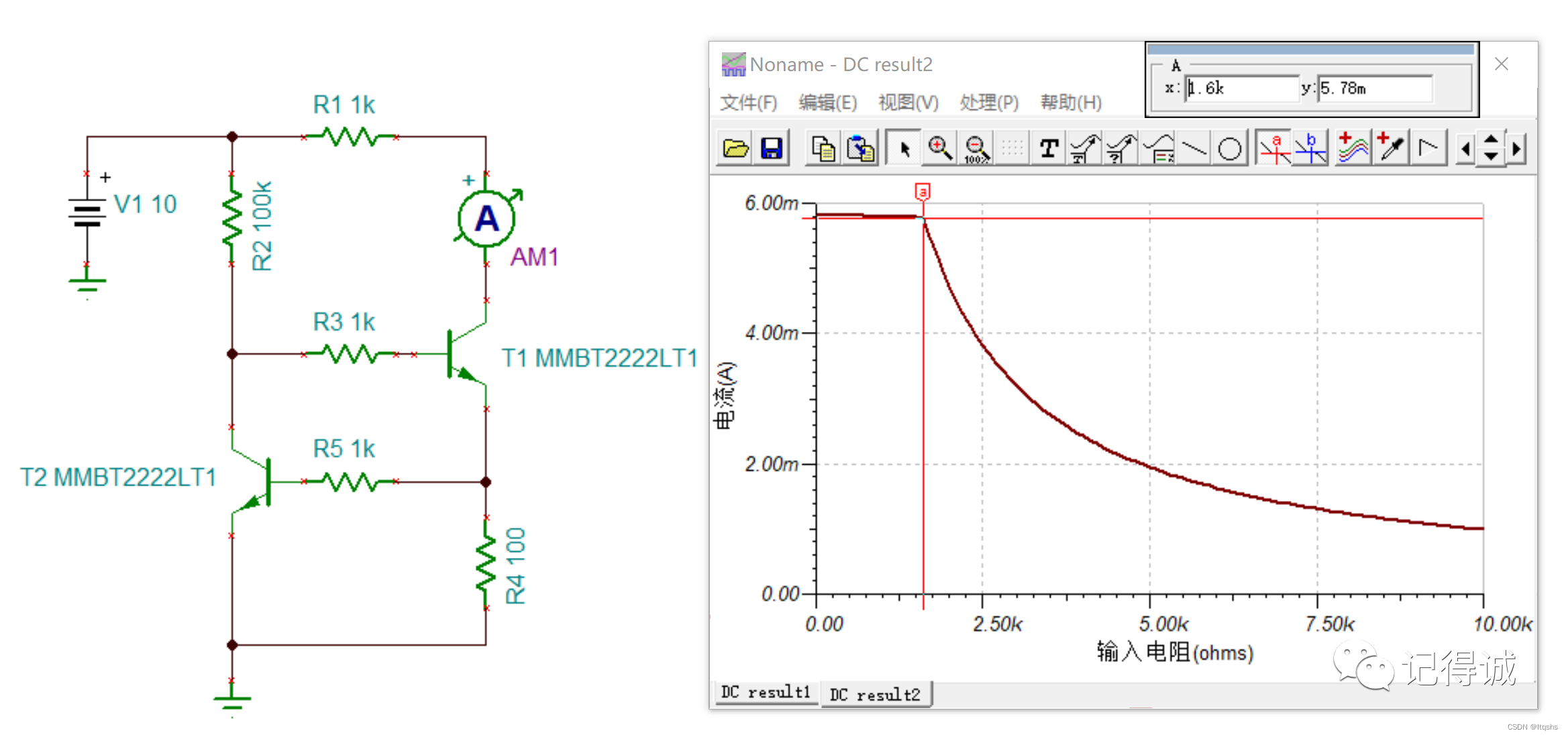

R4=100Ω,恒流输出5.8mA,仿真得出带载能力在1.6K左右。

在这里插入图片描述

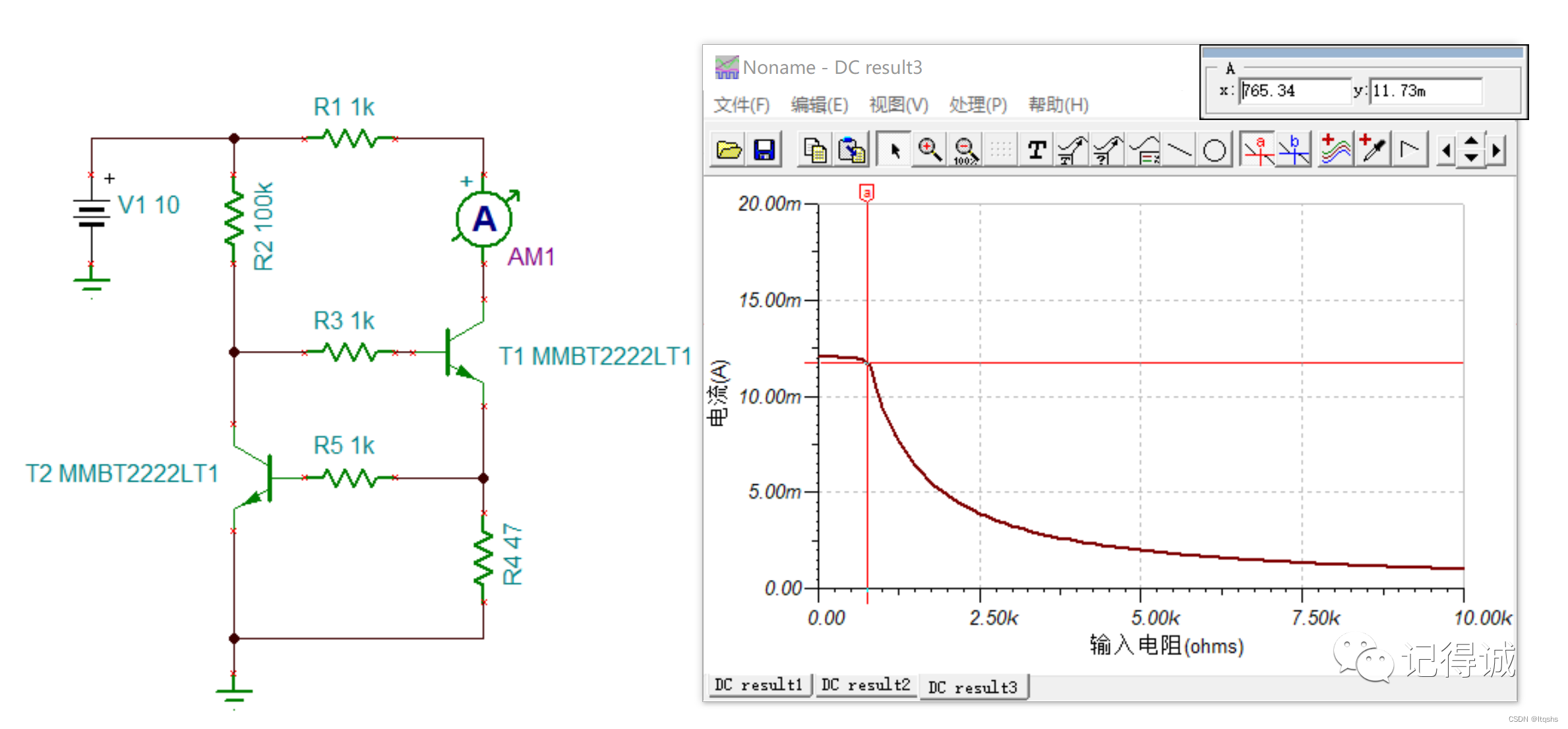

将R4减小到47Ω,恒流输出12mA,仿真得出带载能力在765Ω。

在这里插入图片描述

可以得出一个结论:恒流越小,带载能力越强,恒流越大,带载能力越弱。

文章来源:《2个NPN三极管组成的恒流电路,妈妈再也不担心我的模电了》
