一、环路补偿系统设计

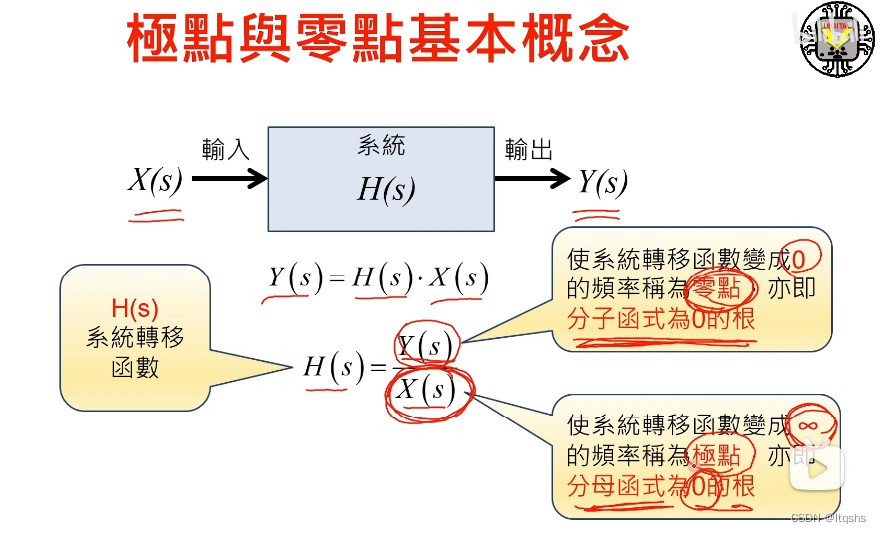

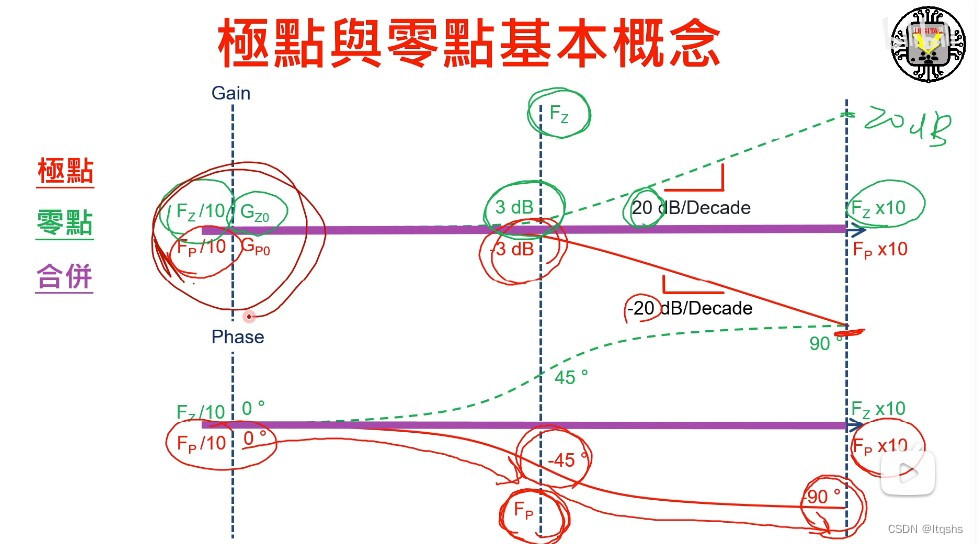

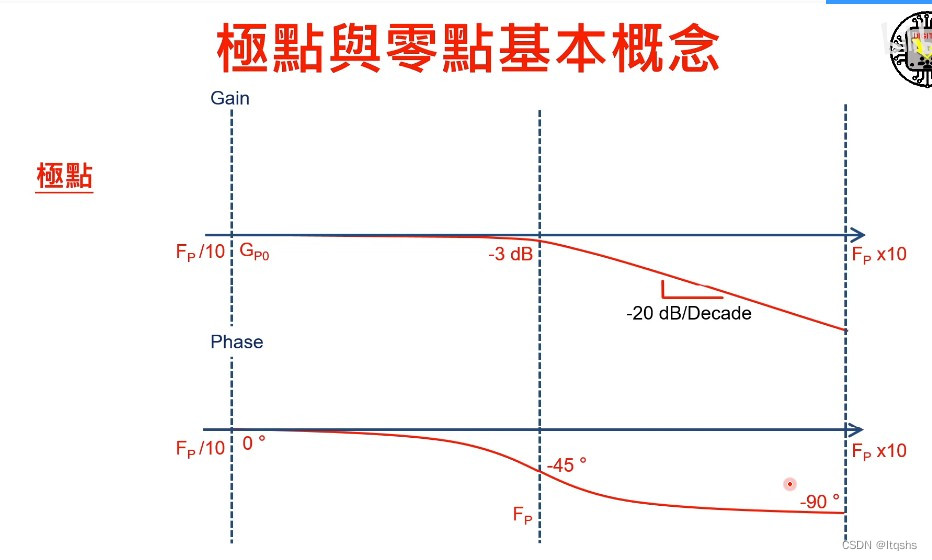

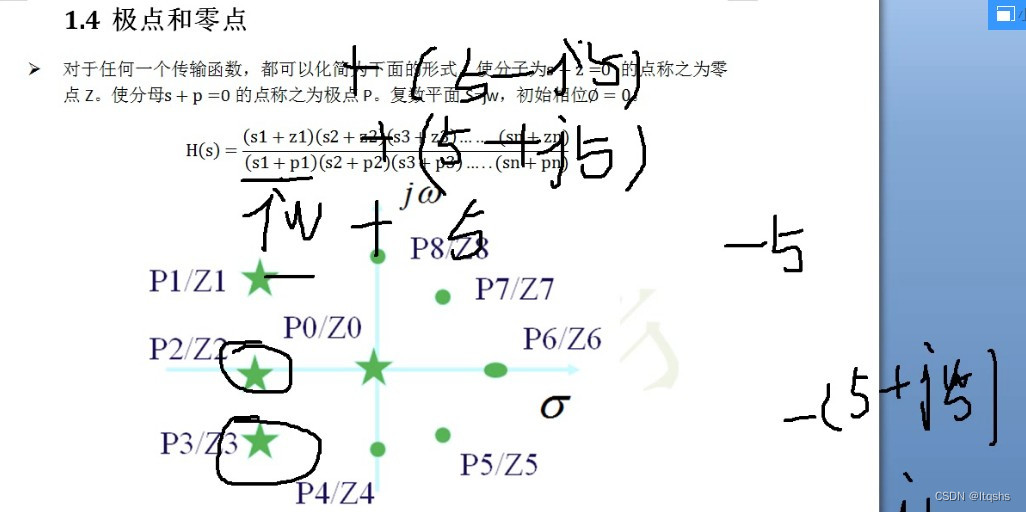

环路补偿设计1、极点和零点概念

在这里插入图片描述

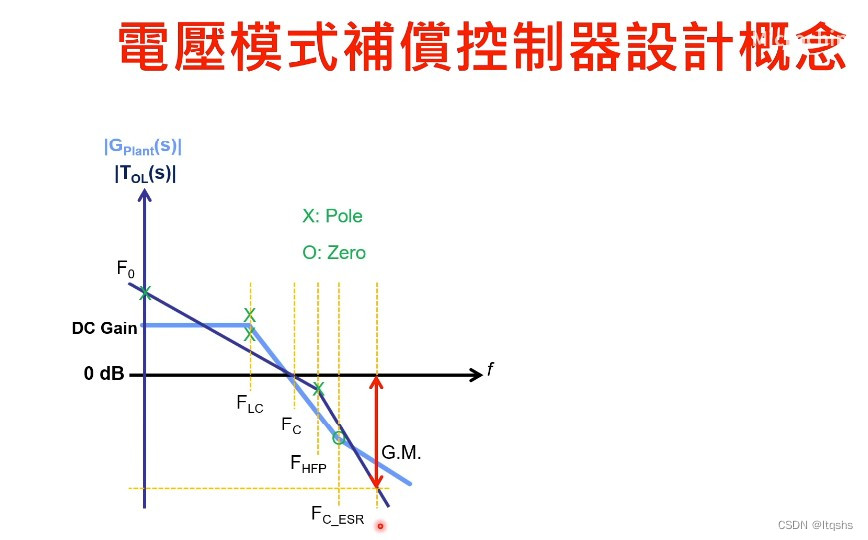

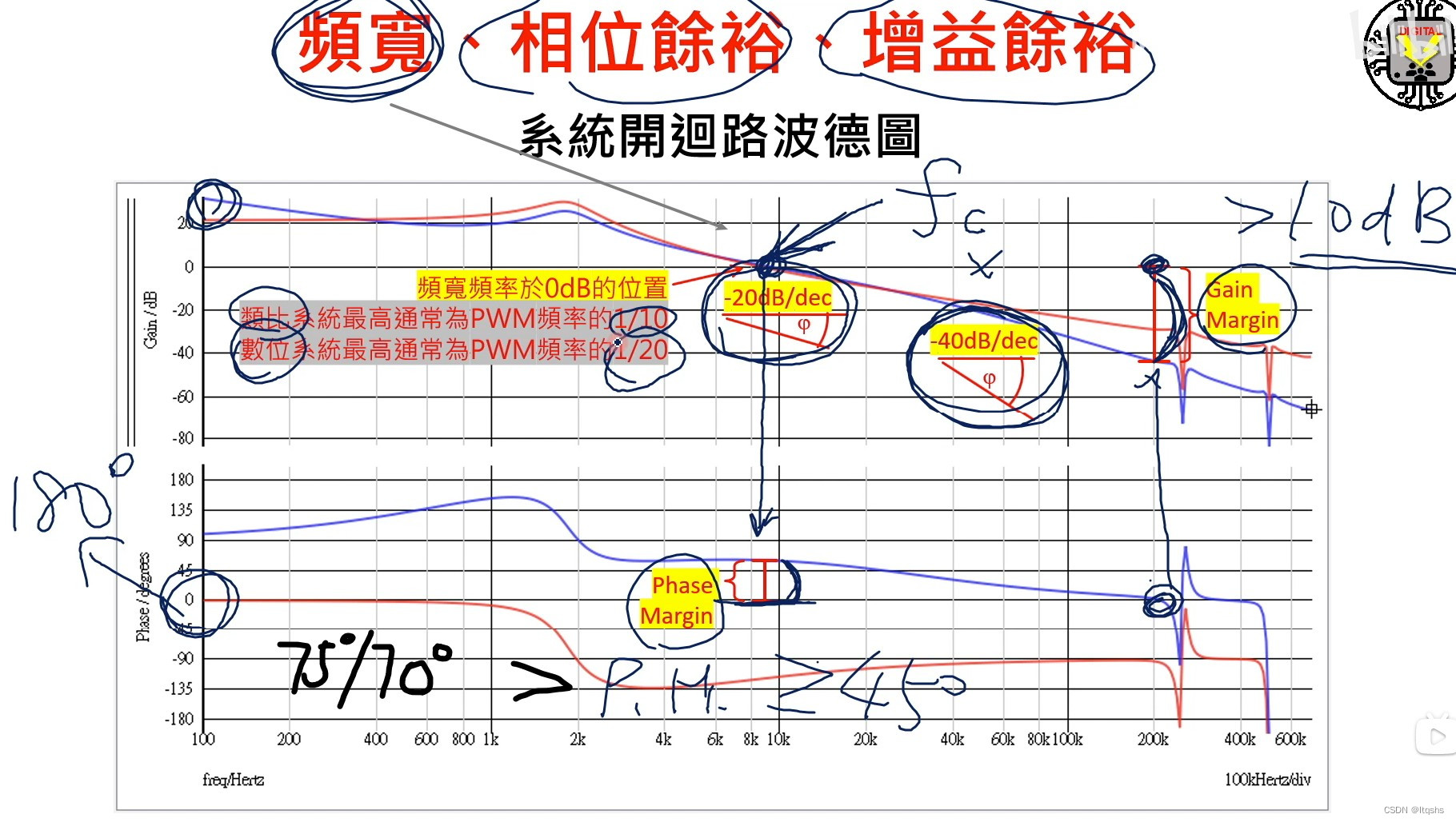

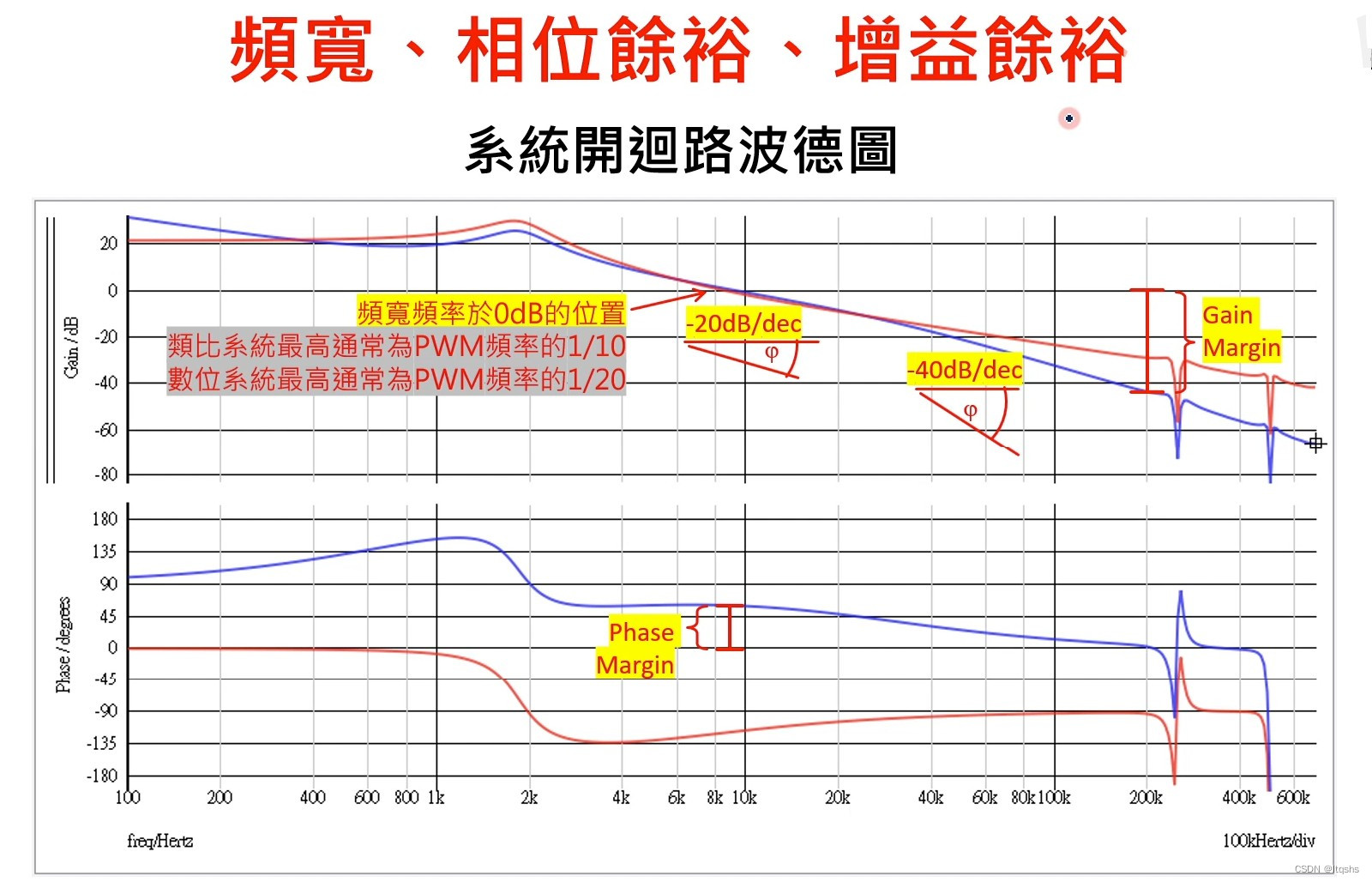

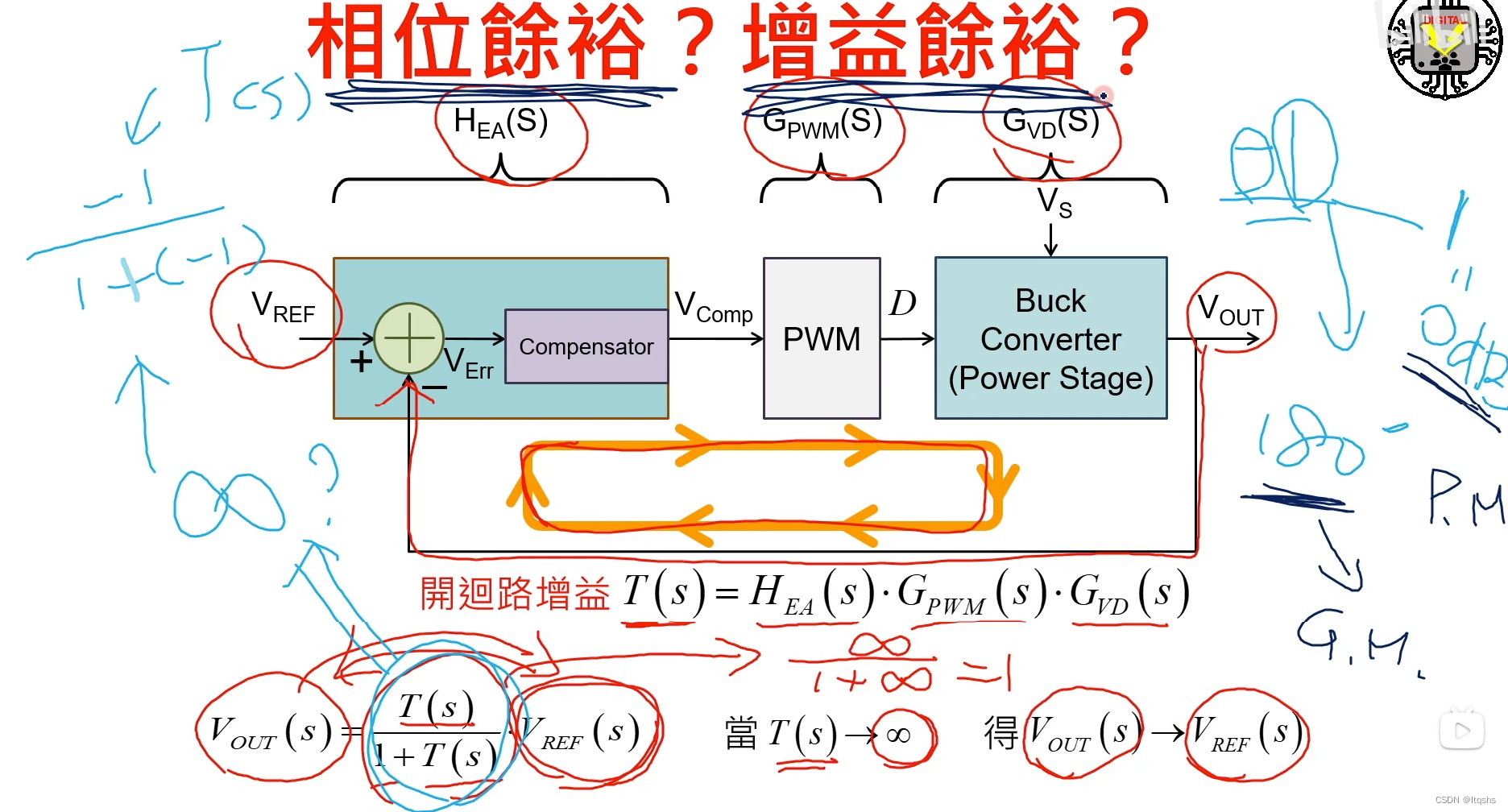

环路补偿设计2、系统频宽、相位裕量、增益裕量概念

在这里插入图片描述

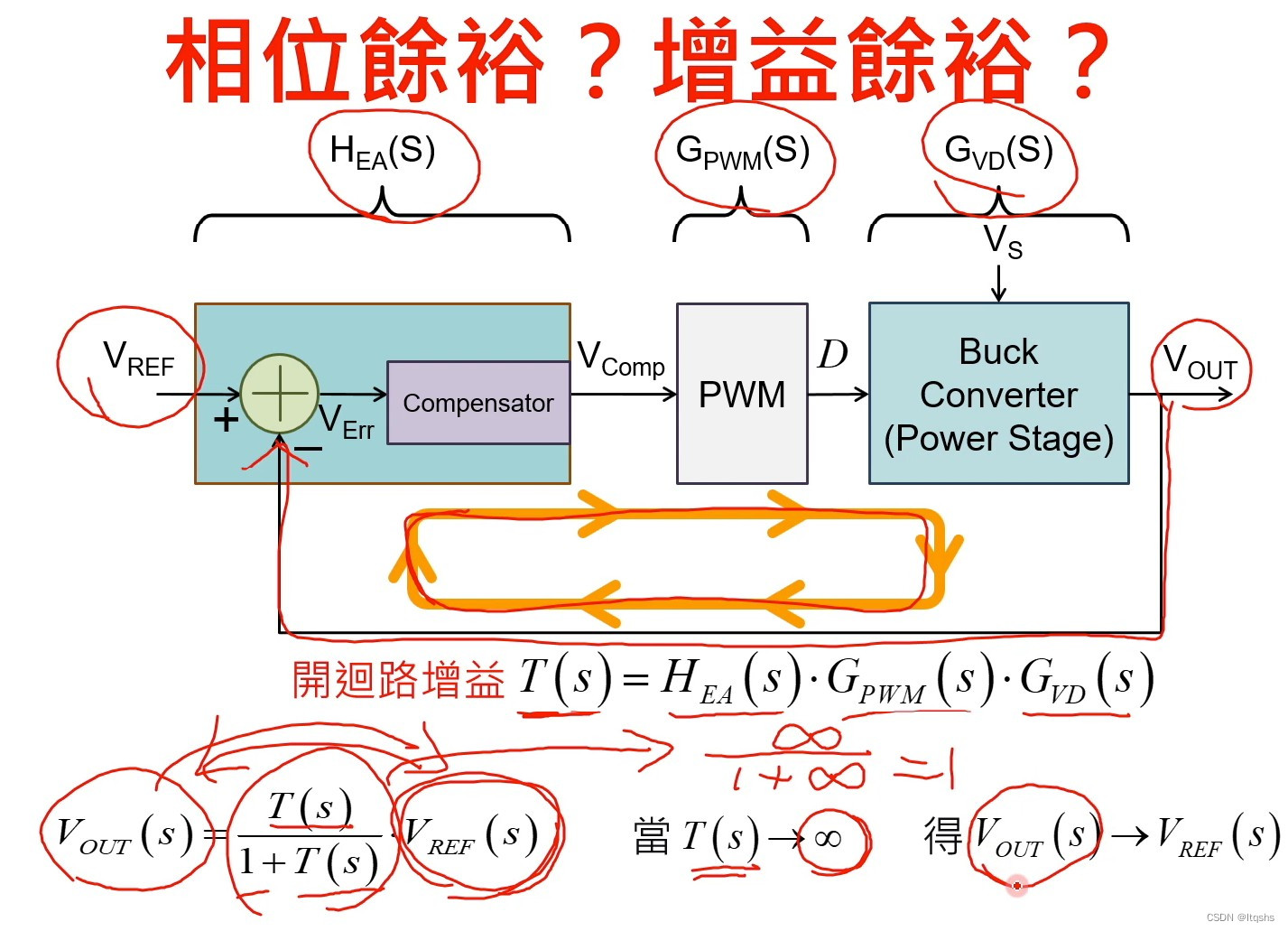

关于波特图中的0dB和180度的来源

开环传递函数=+∞时，闭环系统=1，这是我们想要的，所以看开环传递函数（波特图就是开环传递函数）就可以反映闭环系统的稳定性。
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

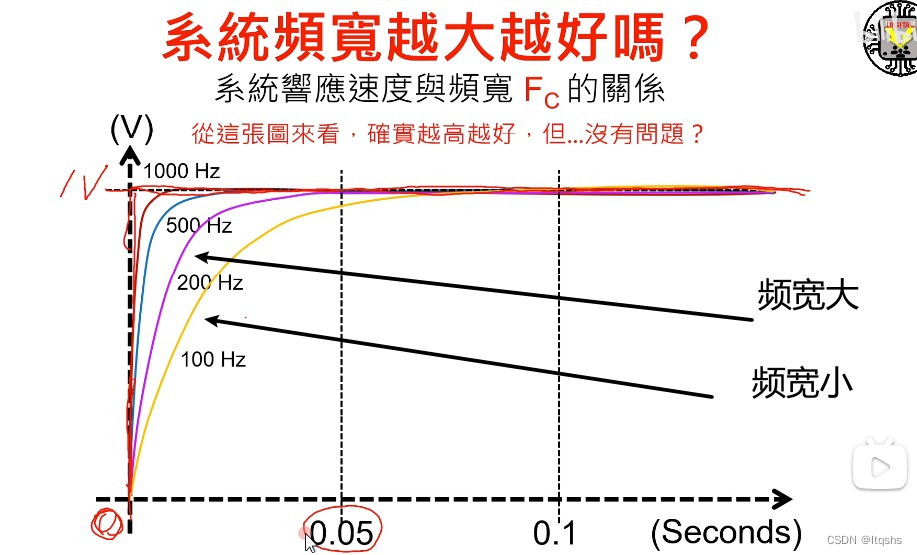

环路补偿3、什么是频宽

在这里插入图片描述

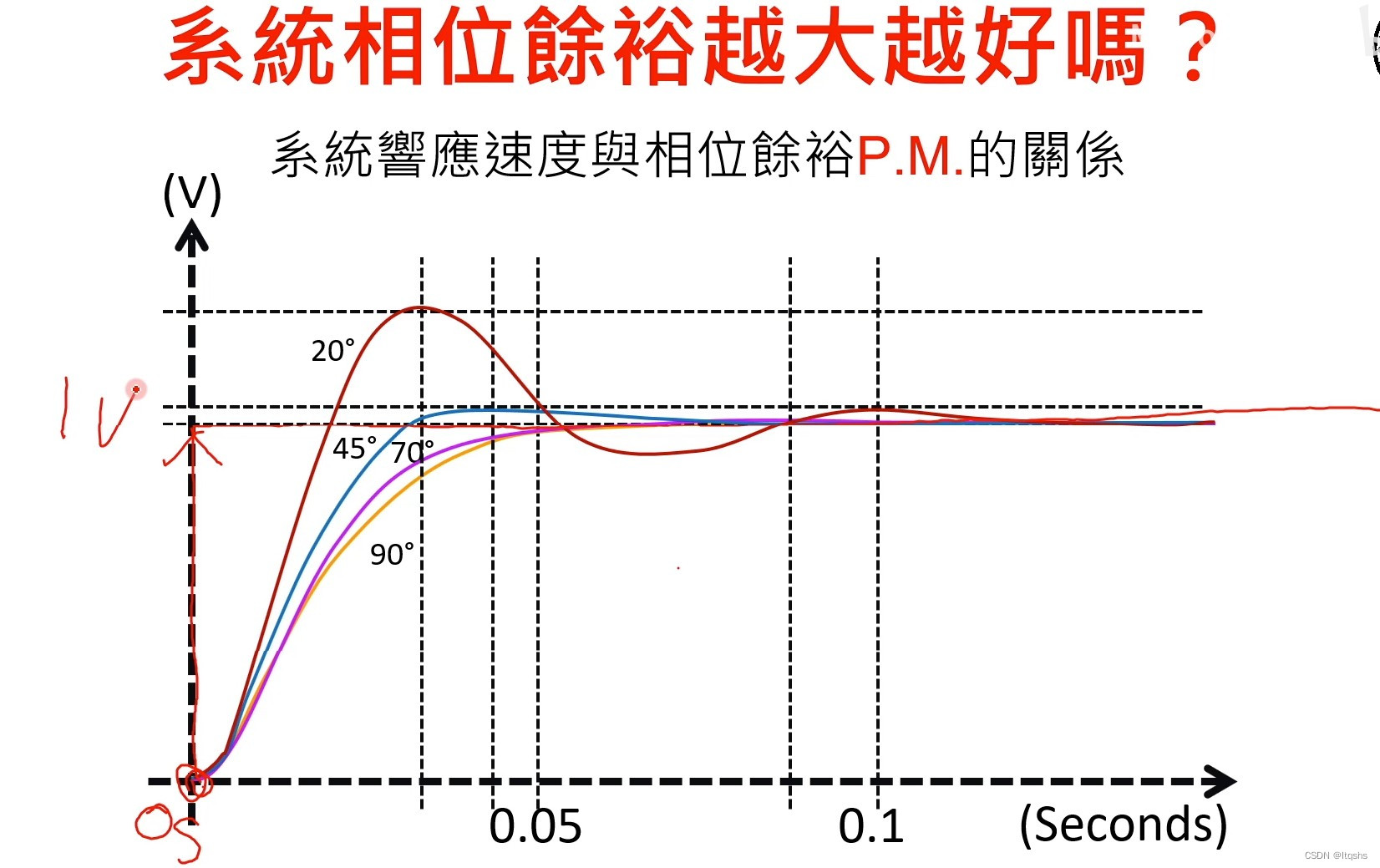

环路补偿设计4、系统的相位裕度

在这里插入图片描述

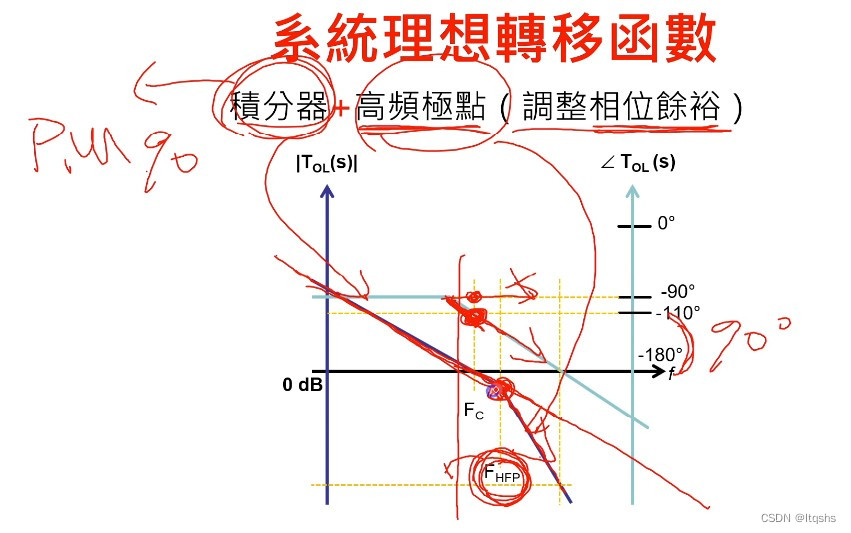

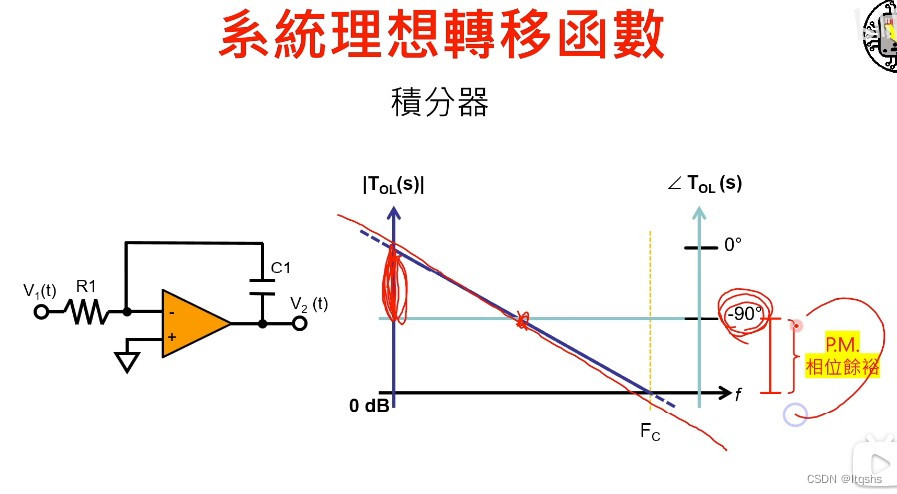

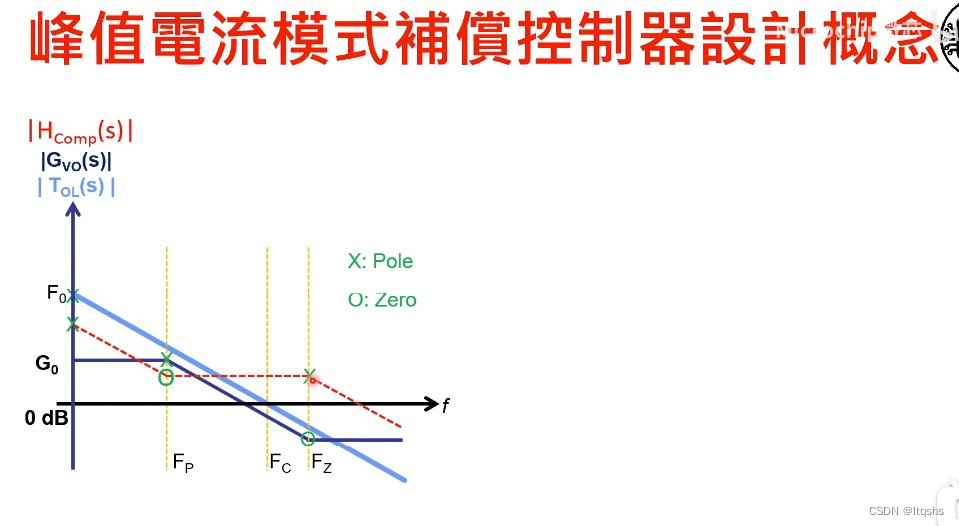

环路补偿5、理想转移函数=积分器+高频极点

在这里插入图片描述

在这里插入图片描述

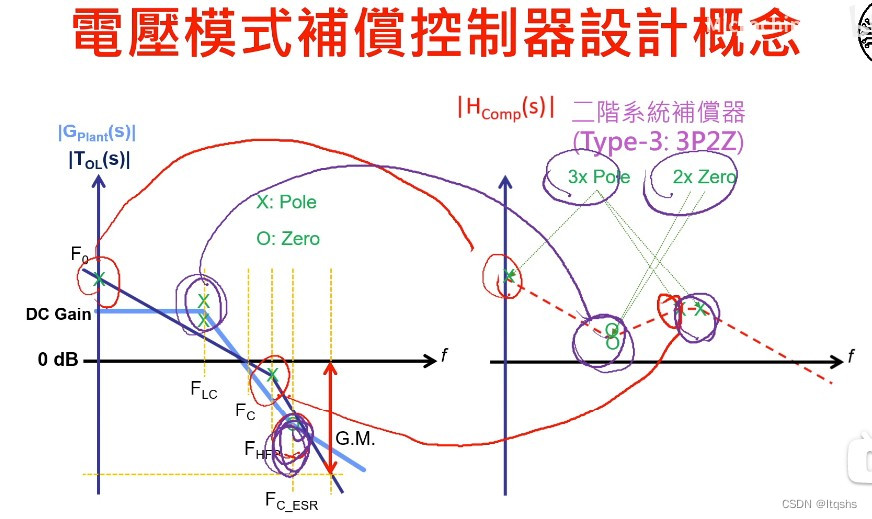

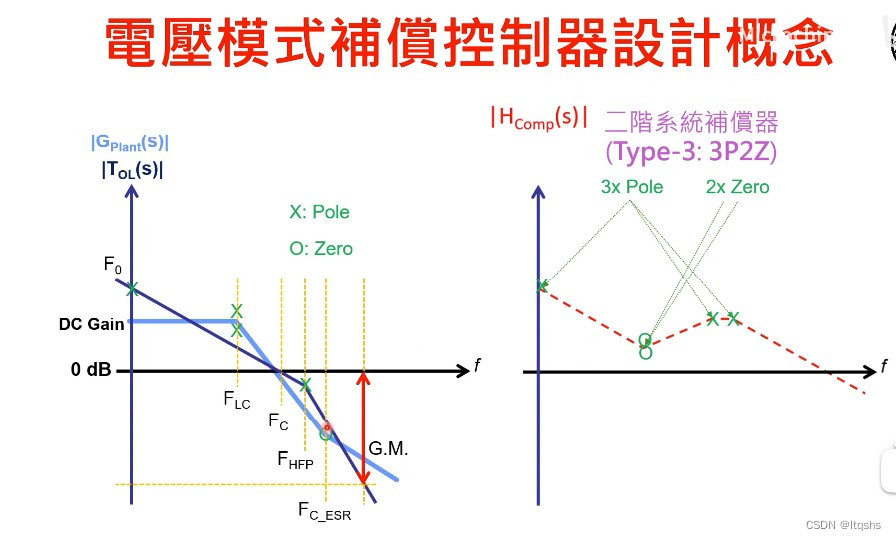

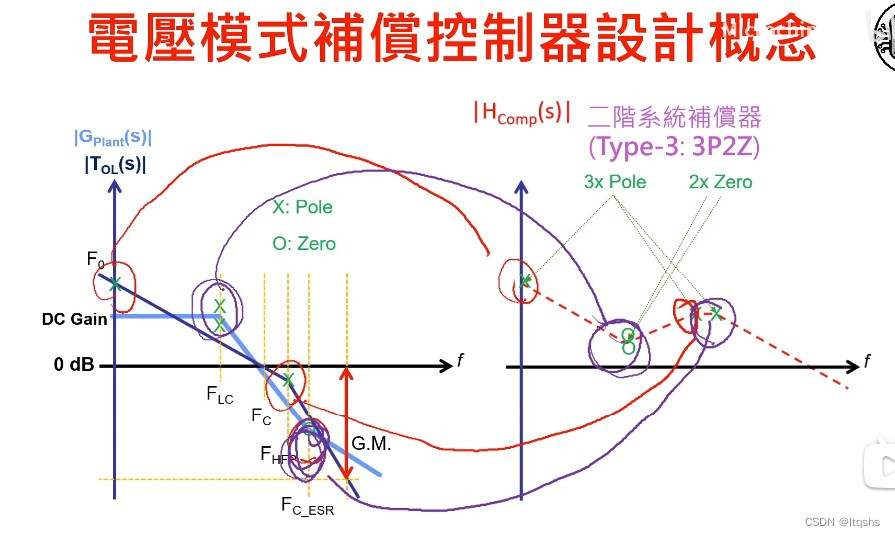

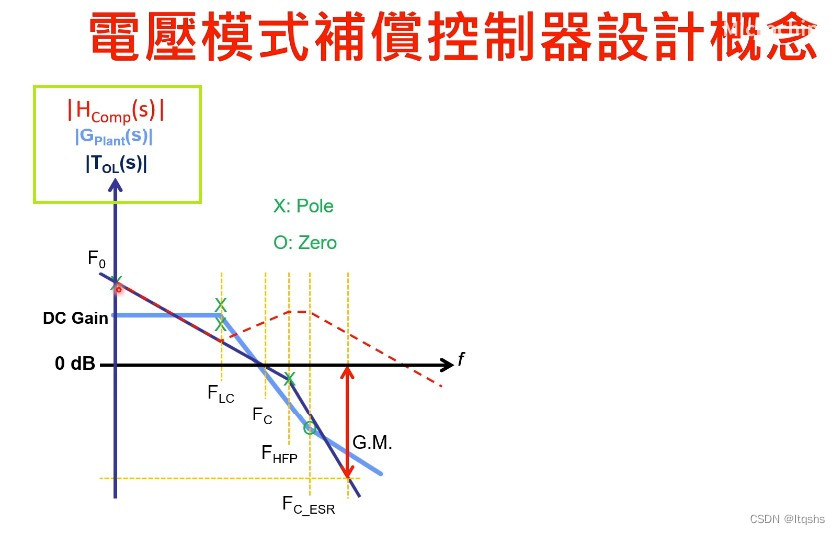

环路补偿设计6、二阶系统补偿器设计

在这里插入图片描述
深蓝色是理想的，浅蓝色是实际的，红色是设计的补充系统。

这是二阶系统补偿器：
在这里插入图片描述
控制函数右移

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

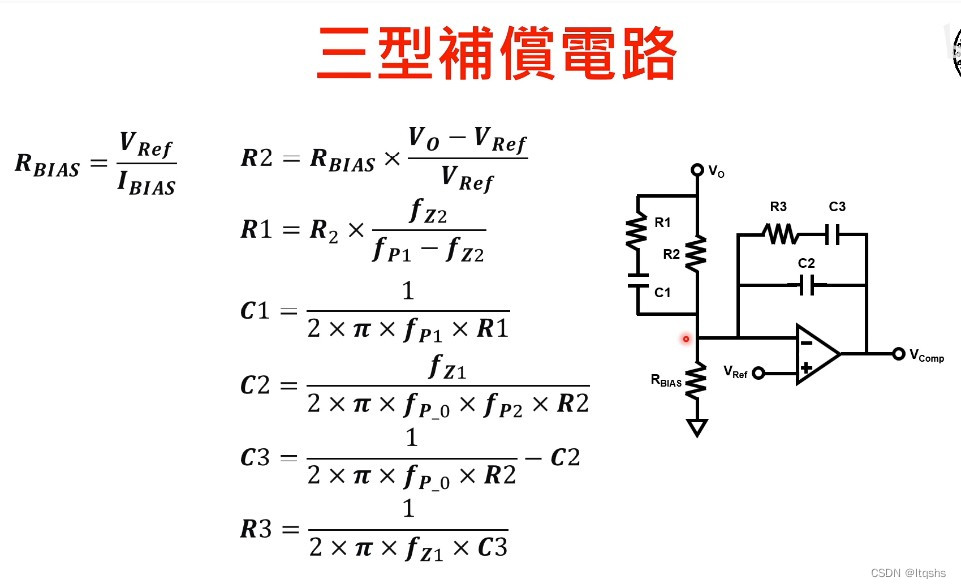

环路补偿设计7、三型RC参数计算

在这里插入图片描述

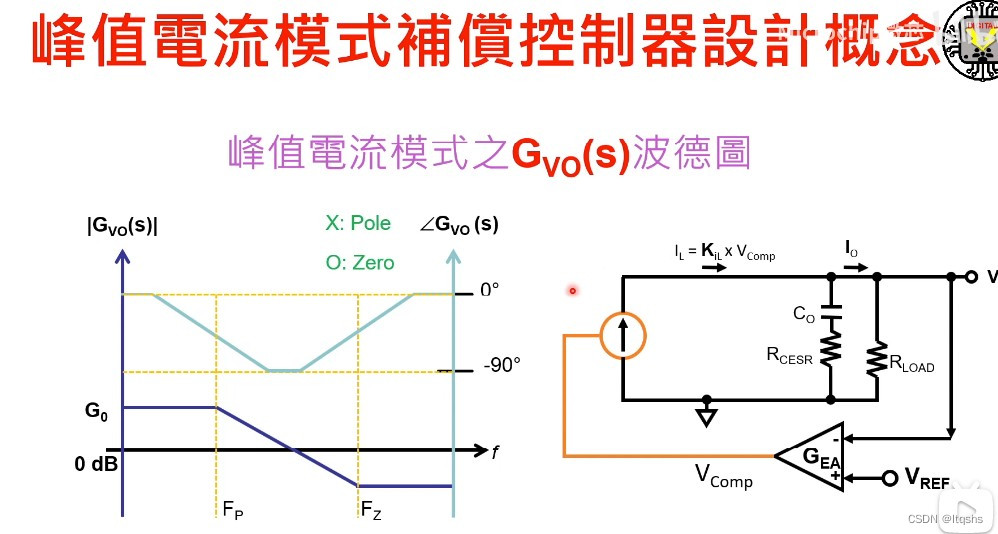

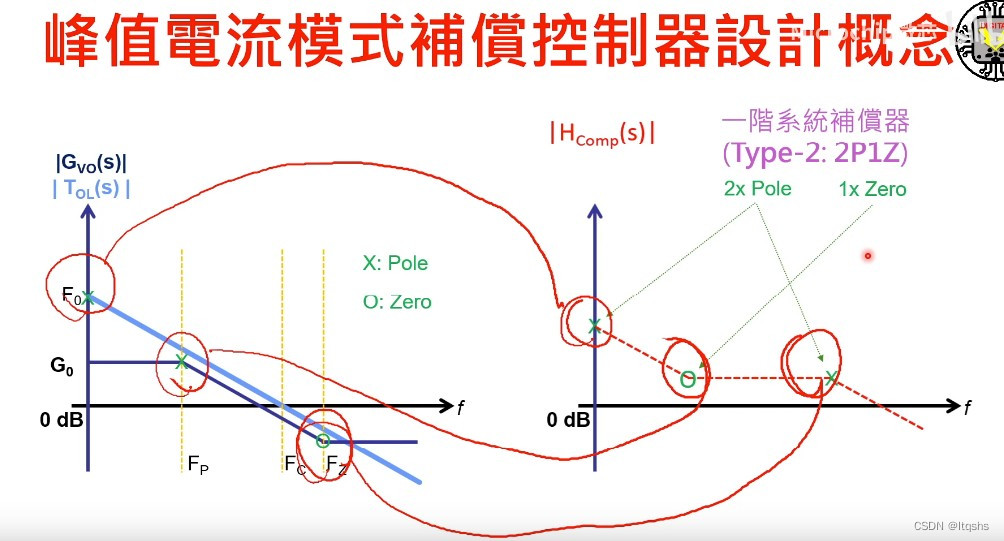

环路补偿系统8、一阶系统补偿器设计

这是电流模式，其实没搞懂了
在这里插入图片描述

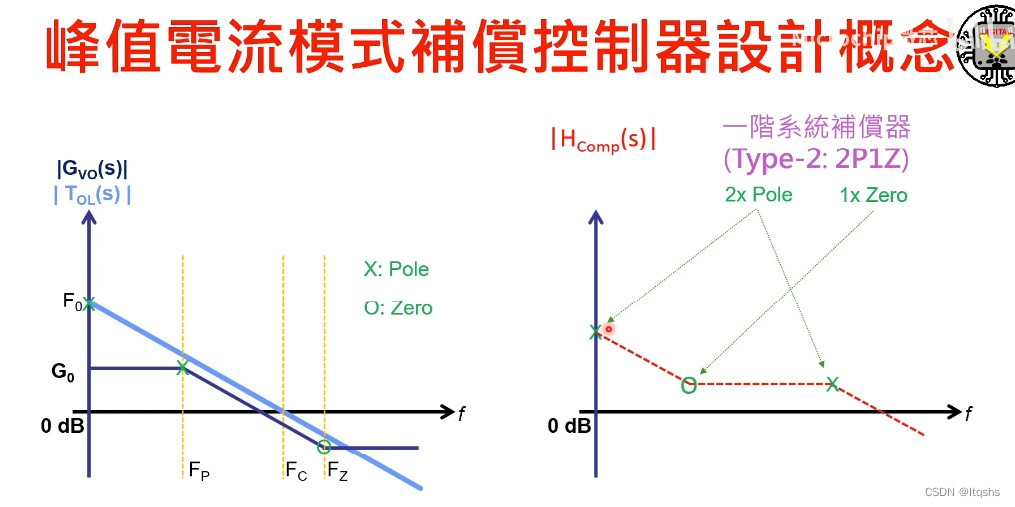

解释一下下图的来源，深蓝色是上图的实际电路的幅频特性曲线，浅蓝色是一阶理想型曲线，红色是一阶系统补偿曲线。
在这里插入图片描述

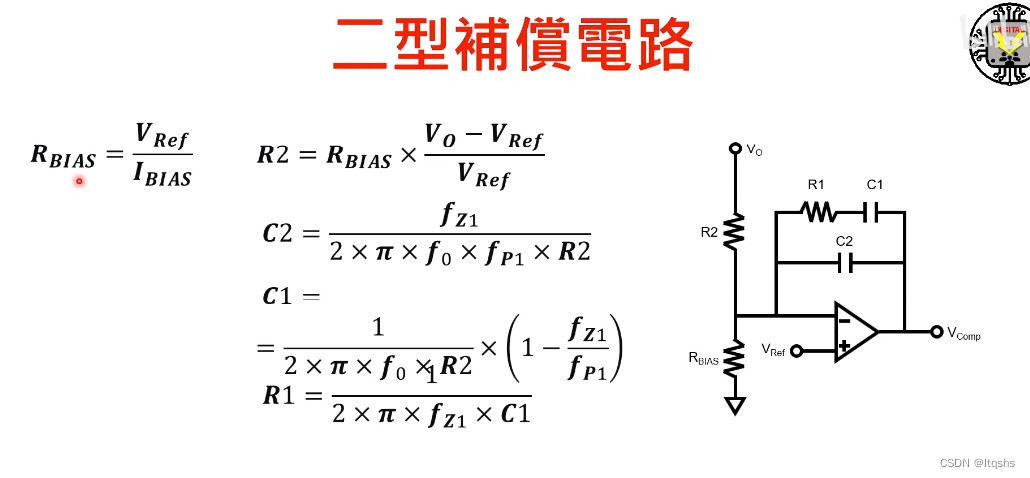

环路补偿系统9、二型补偿电路RC参数计算

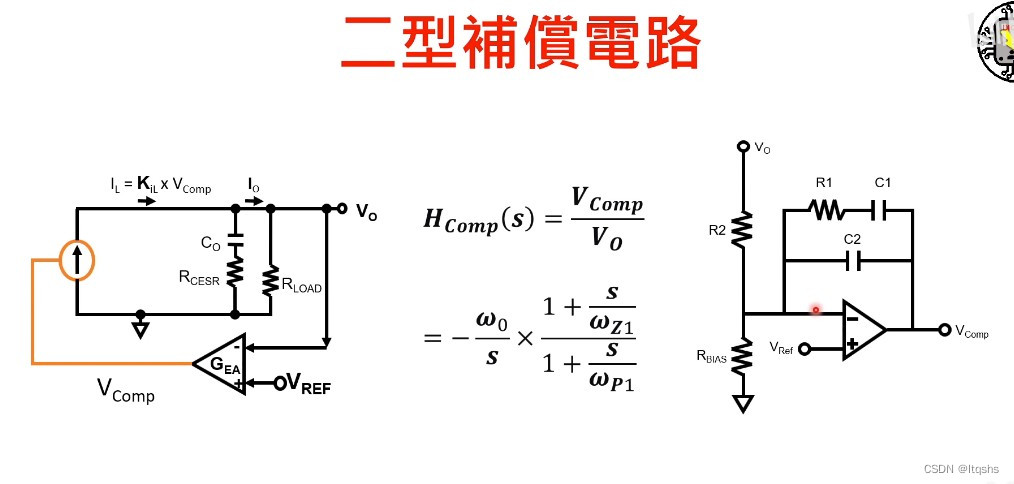

解释一下下图：左边的电路图是plant，台湾省的方言有点重，不懂是什么意思，右边的电路图是补偿电路。
在这里插入图片描述

在这里插入图片描述

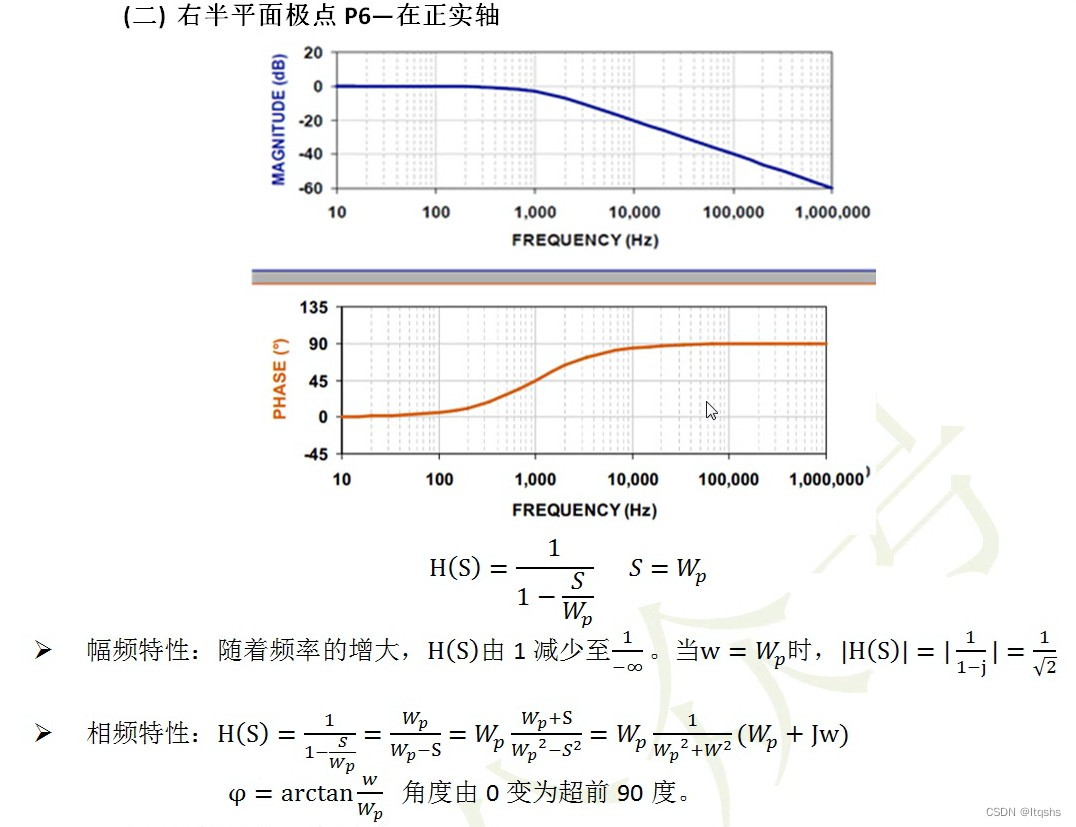

二、运放的零点和极点

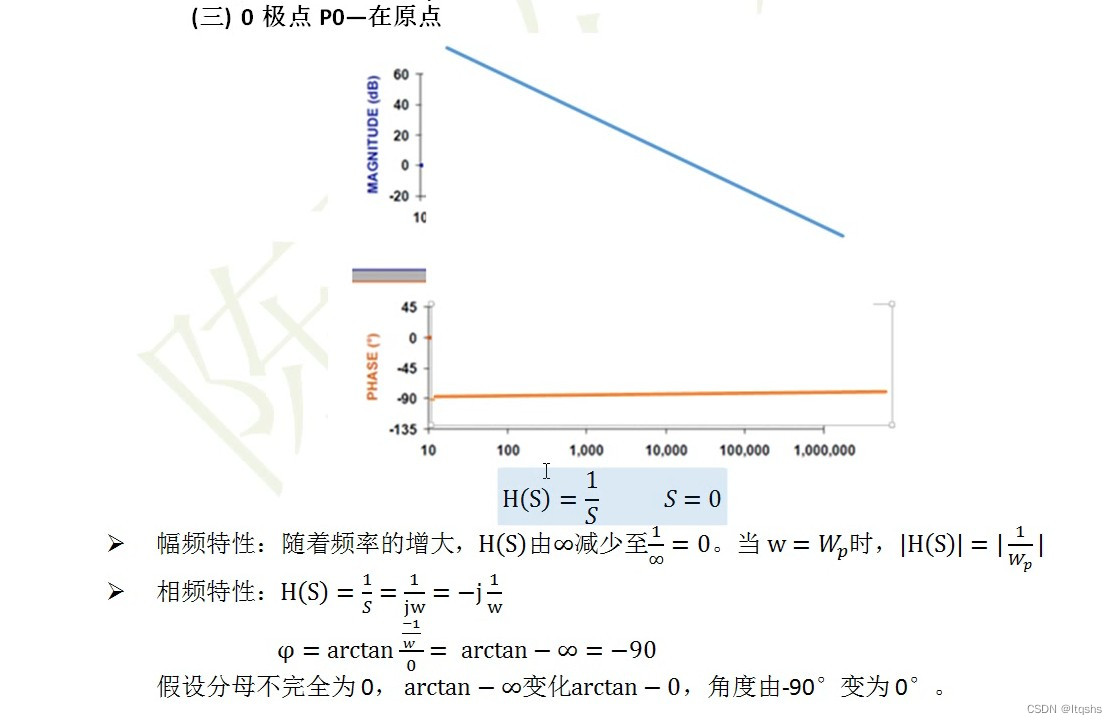

运放的零点和极点原理

在这里插入图片描述

其他地方补充的CR波特图：见下图

在这里插入图片描述

在这里插入图片描述

补充放大器的极零点内容：《放大器极零点》

一阶RC电路：

在这里插入图片描述

在这里插入图片描述

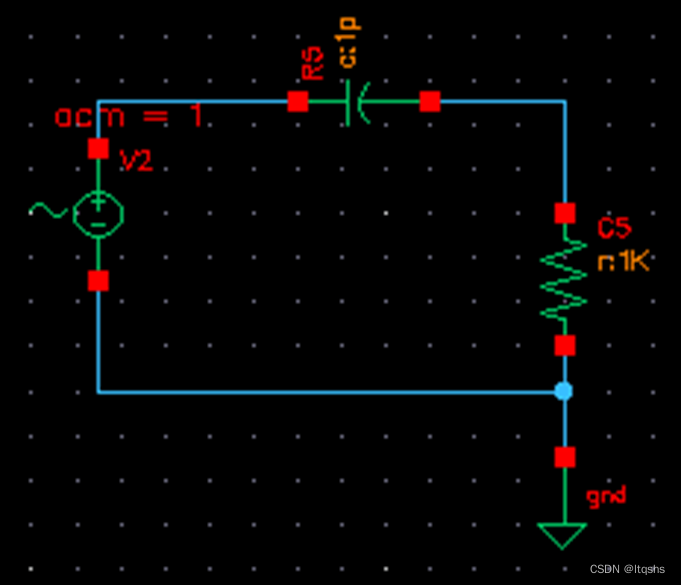

一阶CR电路

在这里插入图片描述

在这里插入图片描述
