运放电路中电容的作用-运算放大器

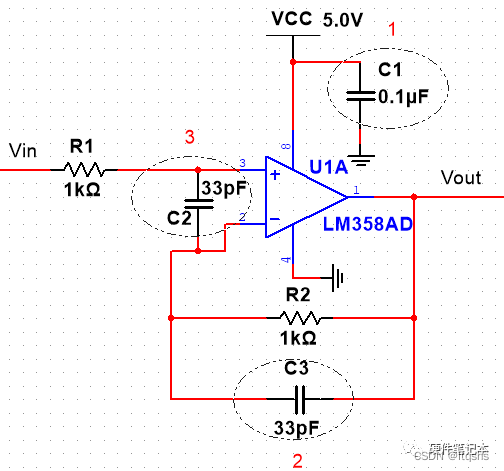

在运放电路中，大家可能会经常看到这么几个电容，分别是：

1、电源VCC到地

2、反馈输入输出引脚之间

3、正负两输入端之间的电容

就算不要这几个电容，电路好像也能工作，但电路设计一般都会加上，那么这几个电容分别有什么作用呢？

关于这个电容的作用，说法很多，不尽相同，如果你有更好的、更通俗的理解，欢迎评论区留言讨论。

1、电源VCC上的电容

作用：主要是用来滤波的，让我们的电源网络更加干净，抑制干扰信号。
取值：一般取值为103，104和105。主要是根据运放的工作频率来决定，一般频率越高，电容就越小，反之则大。

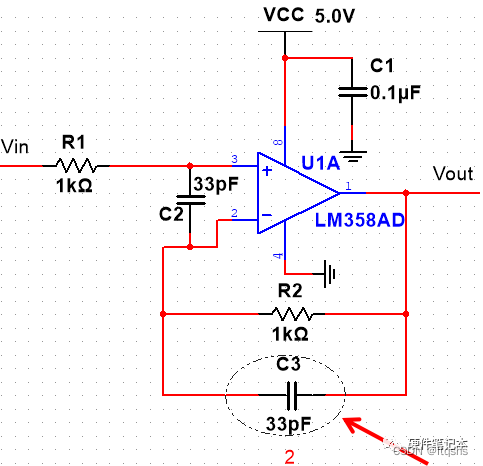

2、反馈输入输出引脚之间

作用:
1、频率补偿电容，弥补输入电容带来的响应延迟，抑制运放自激振荡。
2、滤波，滤除高频干扰信号，防止对后级电路产生干扰。
取值:一般为几十PF。

3、正负两输入端之间的电容

作用：抗干扰作用。
怎么理解。假设同相输入端有一个瞬间的很高干扰信号进来，那么同相输入端就高于反相输入端，输出端一瞬间就会产生一个干扰信号，但由于电容的存在，输出端就会很快的通过电容反馈到反相输入端，这是因为电容两端的电压不能突变，那么信号就会完整的加到反相输入端。两个正负输入端就会互相抵消。
取值：一般都是几PF到几十PF。

综上所述，运放周围的这几个电容大多都是抗干扰滤波作用，没有这个电容也能工作，但是有了它，能让运放能够更加可靠的工作，所以在电路设计过程中，我们一般都会加上。

本文来源于网络，参考原文：《运放电路中的这几个电容，都有什么用？》
