最近在学习制作宝石材质时发现了一个 Unity 宝石的插件 R Gem Effect，第一次看这个视频的时候就觉得很惊艳，可惜这个插件在 Unity 商店里下架了。看视频可以发现，原作者使用了光线追踪，所以就想自己在 Unity 里实现这样的效果。

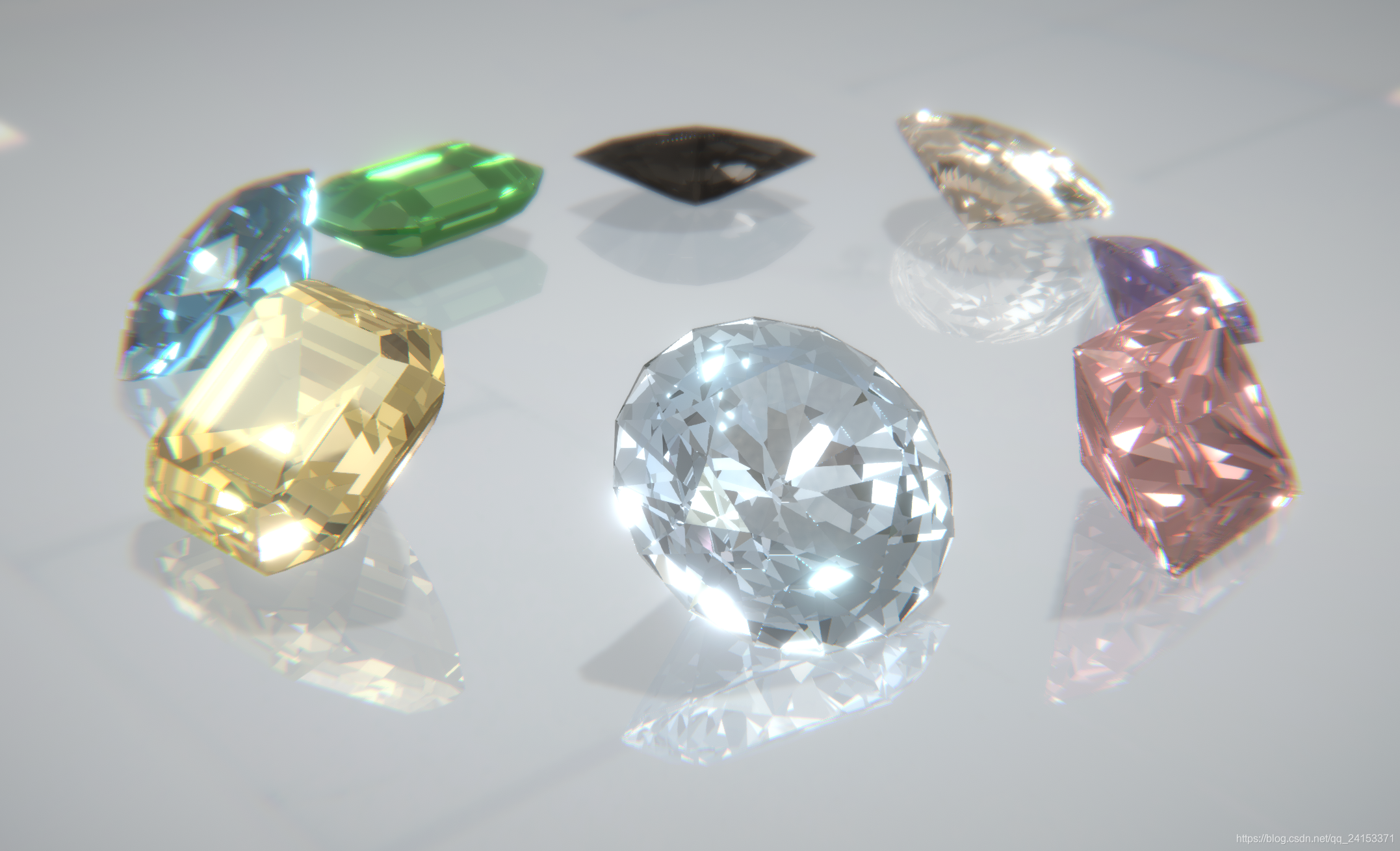

gems
*项目中的模型来自 R Gem Effect Unity Plugin ，HDR 环境图来自 HDRIHaven

Github: github.com/Sorumi/UnityRayTracingGem
博文原文：sorumi.xyz/posts/unity-toon-shader/

Ray Tracing

光线追踪是指从摄像机出发的若干条光线，每条光线会和场景里的物体求交，根据交点位置获取表面的材质、纹理等信息，并结合光源信息计算光照。相对于传统的光栅化渲染，光线追踪可以轻松模拟各种光学效果，如反射、折射、散射、色散等。但由于在进行求交计算时需要知道整个场景的信息，其计算成本非常高。

关于如何在 Unity 中进行 Ray Tracing，我参考了 GPU Ray Tracing in Unity这个系列的文章，使用了 Compute Shader 来实现。

实时渲染宝石

实时渲染不同于离线渲染，不可能在整个场景中都使用光线追踪，又由于宝石材质的特殊性，我对其进行一下几点约束 (tricks)：

整个场景使用光栅化渲染流程，只有在渲染宝石物体时，使用光线追踪，在片元着色器中从摄像机放射光线。
每个宝石物体在光线追踪时，只和自己的 Mesh 模型进行求交点的计算。
只使用光线追踪来计算光线的折射和反射。
假设宝石表面是完全光滑的，不考虑微表面，且内部无任何杂质。其表面只有 specular 项，无 diffuse 项。
光线仅在第一次与宝石表面相交时，被分为反射光线和折射光线，之后折射光线在宝石的内部进行全反射或其折射出宝石表面。
光线经过反射或折射，射出宝石表面后，对天空球进行采样。

由于我们在着色器中传递整个模型数据，需要使用 ComputeBuffer，这一般是为 Compute Shader 提供的，要在一般的顶点像素着色器中使用，需要至少支持 shader model 4.5 。在 Shader 中，ComputeBuffer 映射的数据类型为 StructuredBuffer<T> 和 RWStructuredBuffer<T> 。

折射

通过入射光线方向、入射点法线方向、入射介质折射率、出射介质折射率来计算出射光线方向：

$T=\frac{\eta_{1}}{\eta_{2}}\left(I+\cos \left(\theta_{1}\right) N\right)-N \sqrt{1-\left(\frac{\eta_{1}}{\eta_{2}}\right)^{2}\left(1-\cos ^{2}\left(\theta_{1}\right)\right)}$
