U3D之GUI开发

1.锚点(Anchors)的理解

每个锚点（Anchor）手柄都一个相对于游戏对象固定的偏移量，也就是说左上角的锚点手柄对应于GUI游戏物体的左上角有一个固定的偏移量。轴心点(Pivot)规定了游戏物体的位置和锚点的对应关系。

参考链接： http://blog.csdn.net/zhongdong00/article/details/5505710

2.图像（Image）与原始图像(Raw Image)

区别：1.图像控件需要Sprite类型的纹理，原始图像可以接受任何类型的纹理。2.图像控件提供了更多选项的动画控制和准确填充控件的功能。而原始图像控件则不具备。

相同点：都是用来显示非交互图像控件，可以用于装饰或图标等。

3.遮罩（Mask）

遮罩将子元素限制为父物体的形状。如果子物体大于父物体将只显示和父物体大小相同的那一部分。Mask通常和Image控件组合使用。

4.按钮事件

4.1按钮添加

首先，向场景中，添加Canvas组件。

设计好场景的UI，并编辑好对应的脚本MenuScript，然后将脚本的功能函数与场景的中的Button一一对应。以Exit按钮为例，On Click下选择“+”，因为需要使用StartMenu上的组件---脚本 MenuScript，因此将StartMenu拖入OnClick，最后选择对应的函数，具体设置如下图。

GUI按钮示例目录：

MenuScript代码如下：

using UnityEngine;
using System.Collections;

using UnityEngine.UI;  //调用Unity引擎中的UI类库

public class MenuScript : MonoBehaviour {

	public Canvas startCanvas;

	public Canvas quitCanvas;

	public Button startText;

	public Button quitText;

	public GameObject mainCamera;

	// Use this for initialization
	void Start () {
		startCanvas.enabled = true;
		quitCanvas.enabled = false;
	}

	//退出按钮操作
	public void ExitPress()
	{
		quitCanvas.enabled = true;
		startCanvas.enabled = false;
		startText.enabled = false;
		quitText.enabled = false;
	}

	public void NoPress ()
	{
		quitCanvas.enabled = false;
		startCanvas.enabled = true;
		startText.enabled = true;
		quitText.enabled = true;
	}

	public void StartLevel()
	{
		this.gameObject.active = false;
		quitCanvas.enabled = false;
		mainCamera.active = false;
	}

	public void ExitGame()
	{
		Application.Quit ();
	}

	// Update is called once per frame
	void Update () {

	}
}

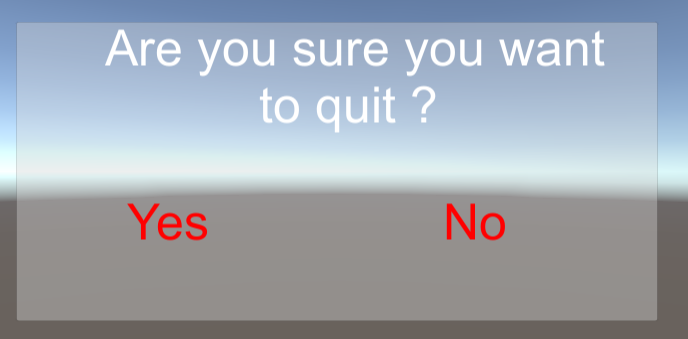

效果如下图：

实现了点击“EXIT”时，弹出窗口

总结：在U3D中，创建按钮事件时，先讲场景布局好，在将按钮逻辑处理脚本写好，最后，将脚本中的按钮处理函数通过button中的On click()下选择“+”，逻辑处理脚本与场景的按钮一一对应起来，从而实现按钮的功能。
