射发射整改案例

本文分析了一例系统300K-200MHz辐射发射超标的案例,问题源头指向显示屏屏蔽丝网未压接和屏蔽电缆的“猪尾巴”结构。这两个因素导致低频孔缝泄露和高频共模辐射。解决方案包括确保屏蔽丝网与机箱的良好导电搭接,以及实现屏蔽线缆360度端接,以降低辐射发射。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

文章摘录:http://www.elecfans.com/emc_emi/1244893.html

试验现象:

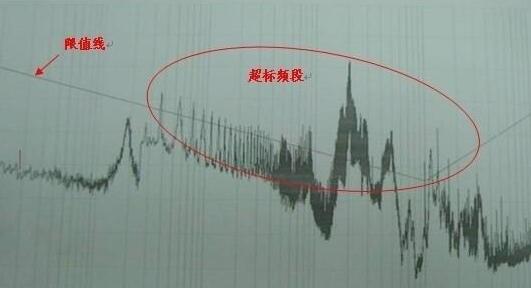

  系统在300K-200MHz辐射发射超标。

2.诊断过程:

  (1)使用近场探头置于模块显示屏时,1MHz以下频段超标,则低频电磁干扰来源于显示屏;

  (2)将近场探头置于机箱后面线缆时,10MHz以上频段超标,则高频超标来源于线缆。

  原因分析:

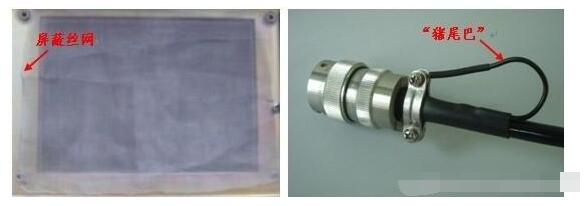

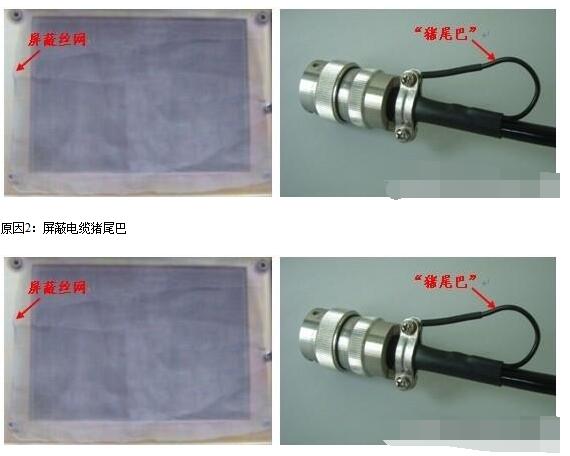

  原因1:显示屏屏蔽丝网未压接



 原因2:屏蔽电缆猪尾巴

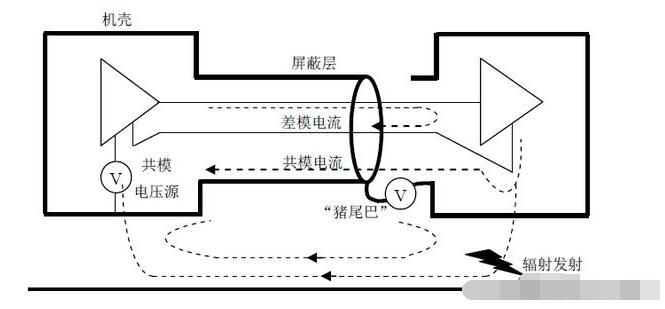

“猪尾巴”的端接方式,见下图,相当于在屏蔽层上串联了一个电感,其一会增大屏蔽层共模电流返回路径的阻抗,导致部分共模电流从大地返回,增大了共模电流的环路面积;其二共模电流会在屏蔽层产生共模电压该电压会在屏蔽层与大地形成的环路(分布电容或地线形成)中产生新的共模电流,导致更大的共模辐射。



屏蔽丝网不和机壳良好导电搭接,则导致低频孔缝泄露;而屏蔽电缆“猪尾巴”搭接会增大搭接阻抗,导致共模压降在线缆上产生共模辐射。

  因此,要降低电缆的辐射发射,就要想方设法降低屏蔽层与金属连接器之间的搭接阻抗,实验证明,屏蔽层与金属连接器之间360度端接可以满足要求。

  4.改进措施:

  (1)屏蔽丝网和机箱良好搭接

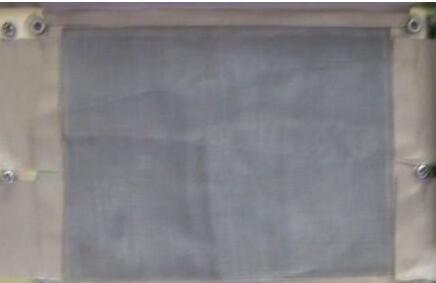

  使用导电布与机壳搭接

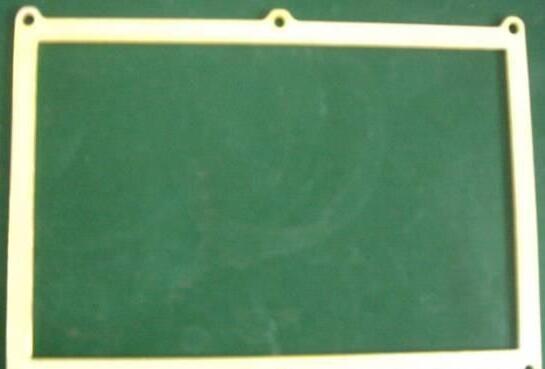

设计金属压框压接

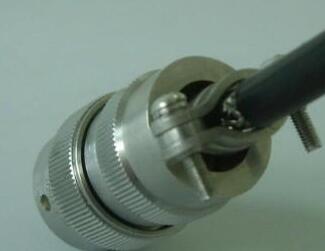

 (2)屏蔽线缆360°端接

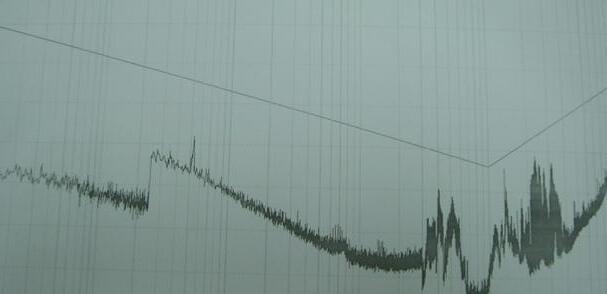

5.测试结果

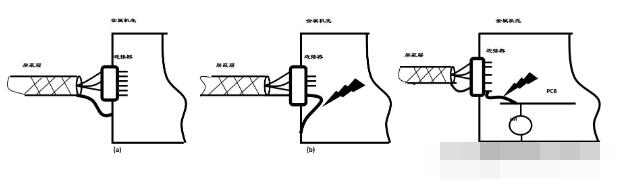

三种屏蔽层错误的搭接方式
