太阳能光伏板故障缺陷分类

目录

热斑

1.什么是热斑？

2.热斑是怎么产生的？

3.如何防护热斑？

4.光伏组件热斑效果图？

零电流

1.什么是零电流？

组件缺失

碎裂或多热斑

1.什么是碎裂或多热斑？

2.产生原因？

3.危害有哪些？

组件功率低

1.什么是组件功率？

---

热斑

1.什么是热斑？

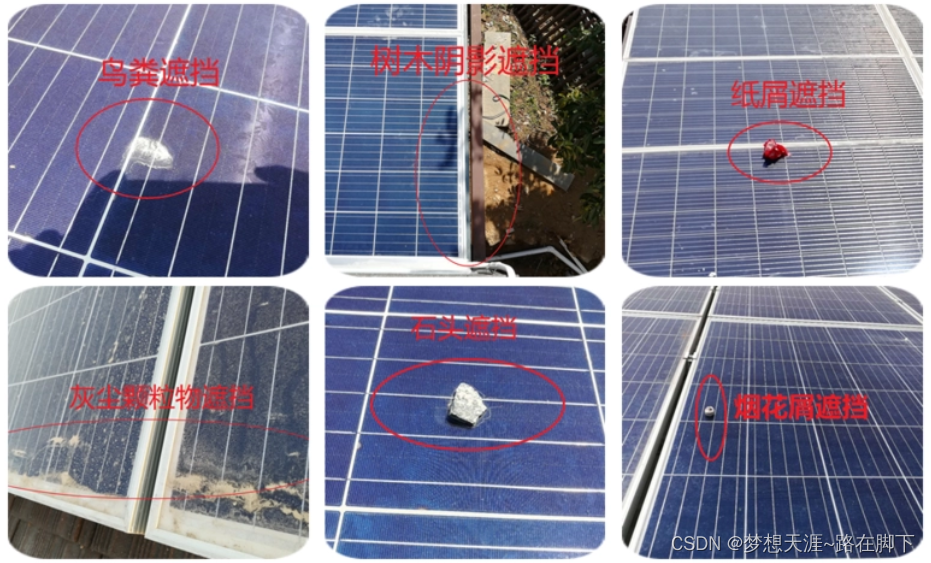

        一个串联电路中，电池由于某些原因，导致其所表现出的工作状态不一致。这些原因包括遮挡（如周围物体的阴影、落叶、鸟粪等）导致部分电池所表现出的性能和其它电池）不同，或者是电池本身的性能就不同（比较严重的情况是部分电池存在明显缺陷）。

2.热斑是怎么产生的？

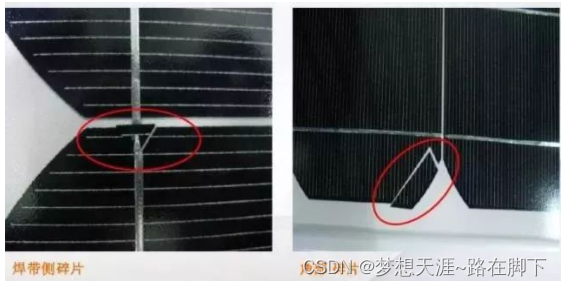

• 个别坏电池的混入、电极焊片虚焊、电池由裂纹演变为破碎、个别电池特性变坏、电池局部受到阴影遮挡等。
• 存在局部阴影，个别电池单片的电流、电压发生了变化，使电池组件局部电流与电压之积增大，从而产生局部温升。

3.如何防护热斑？

• 当一个电池被遮挡时，其他电池会促其反偏成为大电阻，此时如果在光伏组件正负极间并联一个旁路二极管，总电池中超过被遮电池光生电流的部分被二极管分流，就可避免被遮电池过热损坏，从而避免光照组件所产生的能量被受遮蔽的组件所消耗。
• 采用性能一致性好的电池（或组件），安装时尽量保证组件不被遮挡，上面有污秽时及时清理和打扫等，使光伏系统保持良好的功率输出。

4.光伏组件热斑效果图？

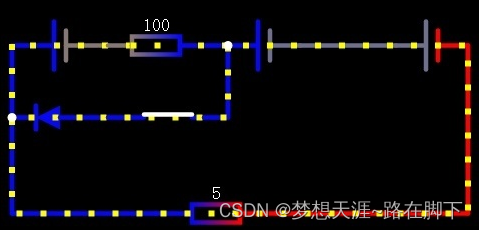

        点越密电流越大， 当电池旁边负载慢慢调大二极管就开始会导通， 然后整体并联电池和遮挡电池的电压会变成二级管的导通电压大概0.7-0.8V 。



零电流

1.什么是零电流？

        是指光伏板上无电压电流。

组件缺失

         组件缺失指光伏板上零件或者部位的损坏等情况。

         如下所示：

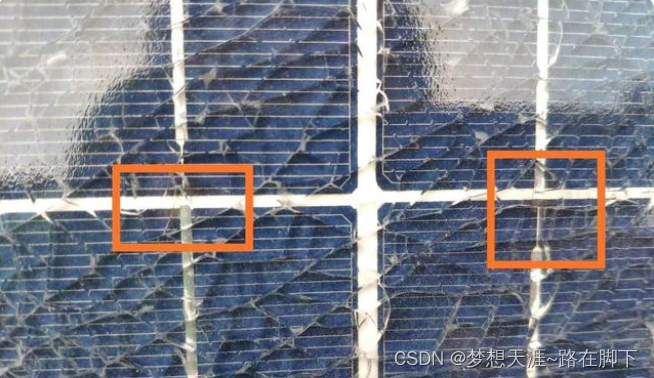

碎裂或多热斑

1.什么是碎裂或多热斑？

        光伏组件表面钢化玻璃碎裂，以碎裂点为中心向四周辐射，碎裂裂纹呈现放射状，起始点一般在玻璃中央。



2.产生原因？

（1）施工因素

• 在光伏运行期间，搬运光伏组件过程中，组件表面意外碰到尖锐物体。或电站建设期施工安装不规范，磕碰组件。
• 对光伏组件调整安装位置的时候，采用了敲击组件的错误方法。

（2）环境因素

• 山地光伏电站由于地势复杂，山体有落石掉落，砸到组件玻璃上。
• 部分土地性质偏松软，支架基础下沉，造成支架变形，由于支架通过压块与组件固定，组件受到应力作用，边框挤压引起玻璃碎裂。
• 有沙尘暴恶劣气候的地方，如果整个支架基础不是特别牢固，组件容易被掀起，掉落后引起整块玻璃碎裂。

（3）组件因素

• 组件是采用钢化玻璃，有一定的自爆率。另外如果存在质量缺陷，如结石、杂质,气泡等缺陷的，特别是玻璃中有杂质，是钢化玻璃的薄弱点,也是应力集中处，热胀冷缩的恶劣环境下，容易产生自爆；尽管如此，业界也有一些约定成俗的观点，部分电池组件生产商能够面对客观实际，允许玻璃供应商提供的钢化玻璃存有一定的自爆率（一般为0.03%）。
• 另外，组件内部如果存在热斑效应，造成局部温度较高，长期下去组件玻璃也会产生自爆。

（4）其他因素

• 农村光伏扶贫项目、分布式电站等，经常有小孩玩弹弓，对着组件射击，造成玻璃碎裂。

3.危害有哪些？

        玻璃碎裂以后，光伏组件的安全防护性能降低，水汽、湿气、雨水容易进入，造成内部短路，严重影响电站的运行安全。

组件功率低

1.什么是组件功率？

        光伏组件的功率指电池板的额定功率。一般在电池板的后面有技术参数，参数中有额定电压，额定电流，工作电压，工作电流，额定功率等。
