FIFO设计笔记(双口RAM、同步FIFO、异步FIFO)Verilog及仿真

0、前言

0.1、FIFO

FIFO (First-In-First-Out) 是一种先进先出的数据缓存器，在数字ASIC设计中常常被使用。在实际开发中，多数都是直接使用公司经过top-out验证的FIFO IP或者是ISE/Vivado工具自带的FIFO IP，并不需要自己造轮子。但是，作为设计者，必须要掌握FIFO的设计方法，这样可以适配于各种类型的FPGA开发板，可以实现国产化。作为求职者，FIFO设计的相关知识在面试环节出现频率极高，需要格外关注。

​ FIFO按工作时钟域的不同可以分为：同步FIFO和异步FIFO。同步FIFO的写时钟和读时钟为同一个时钟，FIFO内部所有逻辑都是同步逻辑，常常用于交互数据缓冲。异步FIFO的写时钟和读时钟为异步时钟，FIFO内部的写逻辑和读逻辑的交互需要异步处理。

• 用途

  • 跨时钟域

    异步FIFO读写分别采用相互异步的不同时钟。在现代集成电路芯片中，随着设计规模的不断扩大，一个系统中往往含有数个时钟，多时钟域带来的一个问题就是，如何设计异步时钟之间的接口电路。异步FIFO是这个问题的一种简便、快捷的解决方案，使用异步FIFO可以在两个不同时钟系统之间快速而方便地传输实时数据。

  • 位宽变换

    对于不同宽度的数据接口也可以用FIFO，例如单片机位8位数据输出，而DSP可能是16位数据输入，在单片机与DSP连接时就可以使用FIFO来达到数据匹配的目的。

0.2、FIFO与RAM

​ FIFO 与普通存储器 RAM 的区别是没有外部读写地址线，使用起来非常简单，但缺点就是只能顺序写入数据，顺序读出数据，其数据地址由内部读写指针自动加 1 完成，不能像普通存储器那样可 以由地址线决定读取或写入某个指定的地址。 FIFO 本质上是由 RAM 加读写控制逻辑构成的一种先进先出的数据缓冲器。因此，我们首先介绍下异步双口RAM。

1、异步双口RAM

FIFO的应用中所用的存储器一般都是RAM(Random Access Memory)，所以异步的RAM对于异步FIFO实现是基础的。

这里的链接是有关不同RAM的介绍：单端口RAM、伪双端口RAM，双端口RAM和FIFO

下面实现一个16x8的异步双端口RAM

• RAM宽度为8bit(宽度是指数据宽度)
• RAM深度为16(可以说数据深度为16，也可以说地址宽度为4bit)
• ADDR位宽2^4，取值范围为0~15

1.1、原理

异步RAM有三部分组成：RAM写控制逻辑、RAM读控制逻辑、RAM存储实体(如Memory、Reg)。

写控制逻辑主要功能：产生RAM写地址、写有效信号。

读控制逻辑主要功能：产生RAM读地址、读有效信号。

1.2、Verilog代码

module  asyn_ram
#(
	parameter	DATA_WIDTH	=	8,
	parameter	ADDR_WIDTH	=	4
)
(
	input								csen		,		//全局使能

	input								write_clock	,		//写时钟
	input								write_en	,		//写使能
	input		[ADDR_WIDTH-1:0]		write_addr	,		//写地址
	input		[DATA_WIDTH-1:0]		write_data	,		//写数据

	input								read_clock	,		//读时钟
	input								read_en		,		//读使能
	input		[ADDR_WIDTH-1:0]		read_addr	,		//读地址
	output	reg [DATA_WIDTH-1:0]		read_data			//读数据
);

reg	[DATA_WIDTH-1:0]	mem	[2**ADDR_WIDTH-1:0]; //2^4-1=15

// look at the rising edge of the clock
always@(posedge write_clock) begin
	if((write_en==1'b1)&&(csen==1'b1))
		mem[write_addr]	<=	#1 write_data	;
end

always@(posedge read_clock) begin
	if((read_en==1'b1)&&(csen==1'b1))
		read_data	<=	#1 mem[read_addr]	;
end

endmodule

1.3、tb仿真

`timescale 1ns/1ns
module asyn_ram_tb();

    reg			csen		;
	reg 		write_clock	;
	reg	 [7:0] 	write_data	;
	reg 		write_en	;
    reg	 [3:0] 	write_addr	;

	reg  		read_clock	;
	wire [7:0] 	read_data	;
	reg  		read_en		;
    reg  [3:0] 	read_addr	;

asyn_ram u1(
    .csen(csen),
	.write_clock(write_clock),
	.write_en(write_en),
	.write_addr(write_addr),
	.write_data(write_data),
	.read_clock(read_clock),
	.read_en(read_en),
	.read_addr(read_addr),
	.read_data(read_data)
);

initial begin
	write_clock=1'b0;
	write_en=1'b0;
	forever #5 write_clock=~write_clock;
end

initial begin
	read_clock=1'b0;
	read_en=1'b0;
	forever #8 read_clock=~read_clock;
end

always begin
    	csen	  =1'b1;
	#15 write_en  =1'b1;
		write_addr=4'd0;
		write_data=8'd1;
	#10 write_addr=4'd1;write_data=8'd2;
	#10 write_addr=4'd2;write_data=8'd3;
	#10 write_addr=4'd3;write_data=8'd4;
	#10 write_addr=4'd4;write_data=8'd5;
end
always begin
	#40 read_en  =1'b1;
		read_addr=4'd0;
	#16 read_addr=4'd1;
	#16 read_addr=4'd2;
	#16 read_addr=4'd3;
	#16 read_addr=4'd4;
	$stop;
end

endmodule

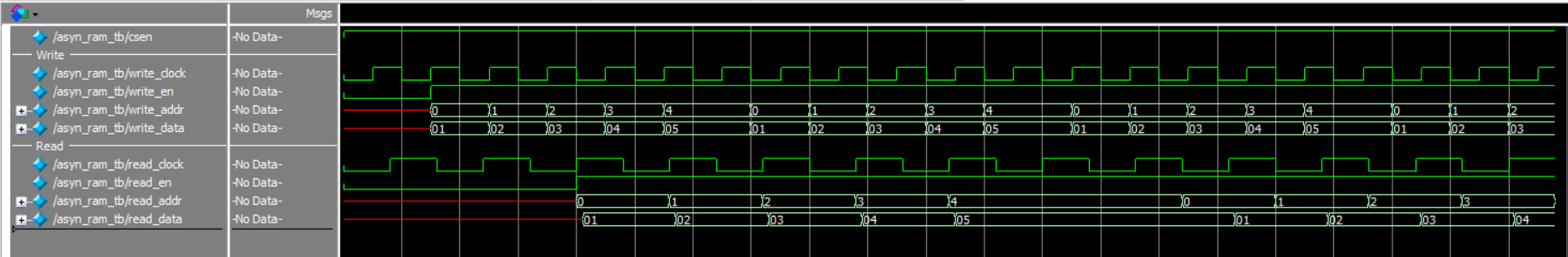

仿真效果

2、FIFO设计前瞻知识

2.1、格雷码

• 格雷码简介：

  在一组数的编码中，若任意两个相邻的代码只有一位二进制数不同，则称这种编码为格雷码（Gray Code），另外由于最大数与最小数之间也仅一位数不同，即“首尾相连”，因此又称循环二进制码或反射二进制码。

• 格雷码用途：

  格雷码的特点是从一个数变为相邻的一个数时，只有一个数据位发生跳变，由于这种特点，就可以避免二进制编码计数组合电路中出现的亚稳态。格雷码常用于通信，异步FIFO 或者 RAM 地址寻址计数器中。这里有一个链接，讲异步FIFO里为什么要用格雷码？ 跨时钟域传输的黄金搭档：异步FIFO与格雷码 (qq.com)。

  格雷码属于可靠性编码，是一种错误最小化的编码方式，因为，自然二进制码可以直接由数/模转换器转换成模拟信号，但某些情况，例如从十进制的 3 转换成 4 时二进制码的每一位都要变，使数字电路产生很大的尖峰电流脉冲。
  而格雷码则没有这一缺点，**它是一种数字排序系统，其中的所有相邻整数在它们的数字表示中只有一个数字不同。它在任意两个相邻的数之间转换时，只有一个数位发生变化。**它大大地减少了由一个状态到下一个状态时逻辑的混淆。

  • 自然二进制码与格雷码的对照表：

  十进制数	自然二进制数	格雷码	十进制数	自然二进制数	格雷码
  0	0000	0000	8	1000	1100
  1	0001	0001	9	1001	1101
  2	0010	0011	10	1010	1111
  3	0011	0010	11	1011	1110
  4	0100	0110	12	1100	1010
  5	0101	0111	13	1101	1011
  6	0110	0101	14	1110	1001
  7	0111	0100	15	1111	1000

​ 格雷码相邻两项只差一位。从0开始，观察每次改的是哪一位，你可以得到这个数列：

​ 1,2,1,3,1,2,1,4,1,2,1,3,1,2,1 是不是很有规律？这样便于记忆。数字代表写一个格雷码变化的数的位置。

• 格雷码优缺点
  • 优点：属于压缩状态编码，使用的触发器位数少；相邻状态变换时，仅一位发生改变，电噪声小，转换速度较快；
  • 缺点：译码复杂，没有固定大小，很难直接进行比较大小和算术运算，需要转换为自然二进制码来判断。

2.1.1、二进制转格雷码

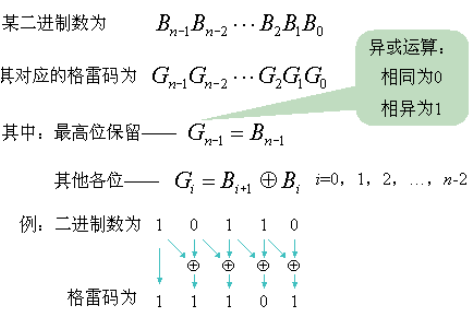

• 二进制码->格雷码（编码）：从最右边一位起，依次将每一位与左边一位异或(XOR)，作为本位的格雷码值，最高位不变(相当于最高位的左边是 0)；



Verilog代码

module bin2gray(
    bin_in,
    gray_out
);

    parameter WIDTH = 4;
    input   [WIDTH-1:0] bin_in;
    output  [WIDTH-1:0] gray_out;

 //===================================================
 // ------------------- MAIN CODE -------------------
 //===================================================
 assign gray_out = (bin_in >> 1) ^ bin_in;

 endmodule

tb仿真

module bin2gray_tb();

    reg [3:0] bin_in ;
    wire [3:0] gray_out ;

    initial begin
        bin_in = 4'd0;
        #100
        bin_in = 4'd1;
        #100
        bin_in = 4'd2;
        #100
        bin_in = 4'd3;
        #100
        bin_in = 4'd4;
        #100
        bin_in = 4'd5;
        #100
        bin_in = 4'd6;
        #100
        bin_in = 4'd7;
        #100
        bin_in = 4'd8;
        #100
        bin_in = 4'd9;
        #100
        bin_in = 4'd10;
        #100
        bin_in = 4'd11;
        #100
        bin_in = 4'd12;
        #100
        bin_in = 4'd13;
        #100
        bin_in = 4'd14;
        #100
        bin_in = 4'd15;

    end

    bin2gray u_bin2gray (
        .bin_in (bin_in ),
        .gray_out (gray_out )
    );

 endmodule

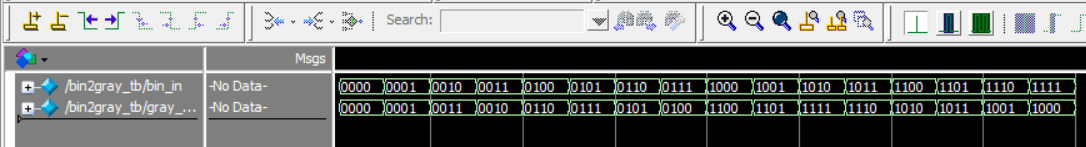

仿真效果

2.1.2、格雷码转二进制

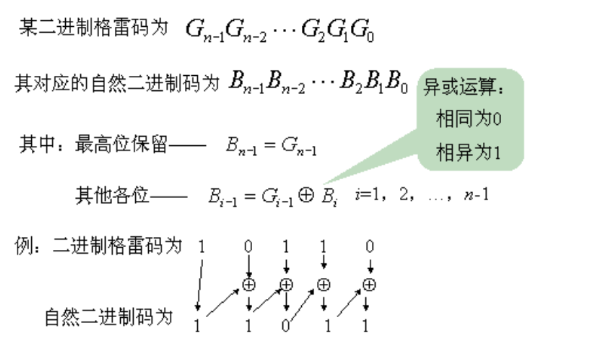

• 格雷码->二进制码（解码）：从左边第二位起，将每位与左边一位解码后的值异或，作为该位解码后的值（最左边一位依然不变）。



Verilog代码

module gray2bin(
    gray_in,
    bin_out
);

    parameter WIDTH = 4;
    input       [WIDTH-1:0] gray_in;
    output  reg [WIDTH-1:0] bin_out;

 //===================================================
 // ------------------- MAIN CODE -------------------
 //===================================================
    integer i;
    always @(*) begin
        bin_out[WIDTH-1] = gray_in[WIDTH-1];
        for (i = 1; i < WIDTH; i = i + 1) begin
            bin_out[WIDTH-i-1] = gray_in[WIDTH-i-1]^bin_out[WIDTH-i];
        end
    end

 endmodule

tb仿真

module gray2bin_tb();

    reg [3:0] gray_in ;
    wire [3:0] bin_out ;

    initial begin
        gray_in = 4'd0;
        #100
        gray_in = 4'd1;
        #100
        gray_in = 4'd3;
        #100
        gray_in = 4'd2;
        #100
        gray_in = 4'd6;
        #100
        gray_in = 4'd7;
        #100
        gray_in = 4'd5;
        #100
        gray_in = 4'd4;
        #100
        gray_in = 4'd12;
        #100
        gray_in = 4'd13;
        #100
        gray_in = 4'd15;
        #100
        gray_in = 4'd14;
        #100
        gray_in = 4'd10;
        #100
        gray_in = 4'd11;
        #100
        gray_in = 4'd9;
        #100
        gray_in = 4'd8;
        #100
        gray_in = 4'd0;

    end

    gray2bin u_gray2bin (
        .gray_in (gray_in ),
        .bin_out (bin_out )
    );

 endmodule

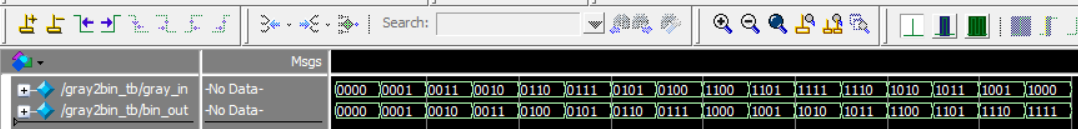

仿真效果：

2.2、独热码

独热码，在英文文献中称做 one-hot code, 直观来说就是有多少个状态就有多少比特，而且只有一个比特为 1，其他全为 0 的一种码制。通常，在通信网络协议栈中，使用八位或者十六位状态的独热码。
例如，有 6 个状态的独热码状态编码为：000001，000010，000100，001000，010000，100000。

优点：状态比较时仅仅需要比较一个位，从而一定程度上简化了译码逻辑，译码简单，减少了毛刺产生的概率。
缺点：速度较慢，触发器资源占用较多，面积较大；

用途：在做仲裁时，独热码有

3、同步FIFO

前面介绍到，FIFO 包括同步 FIFO 和异步 FIFO 两种。 而FIFO 本质上是由 RAM 加读写控制逻辑构成的一种先进先出的数据缓冲器。因此，首先介绍下同步FIFO的两种设计方法。

3.1、同步FIFO设计原理

3.1.1、设计原理

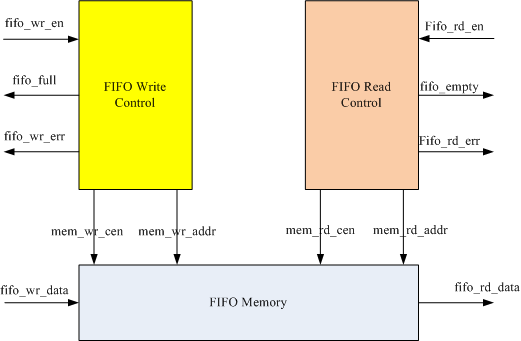

典型同步FIFO有三部分组成: （1） FIFO写控制逻辑； （2）FIFO读控制逻辑； （3）FIFO 存储实体（如Memory、Reg）。

FIFO写控制逻辑主要功能：产生FIFO写地址、写有效信号，同时产生FIFO写满、写错等状态信号；

FIFO读控制逻辑主要功能：产生FIFO读地址、读有效信号，同时产生FIFO读空、读错等状态信号。

FIFO参数解释：

• FIFO 的宽度：即 FIFO 一次读写操作的数据位数
• FIFO 的深度：指的是 FIFO 可以存储数据的个数，也就是地址宽度(如果地址宽度为N，那么就可以存储$2^N$-1个数)
• 满标志：FIFO 已满或将要满时由 FIFO 的状态送出的一个信号，以阻止 FIFO 的写操作继续向 FIFO 中写数据而造成溢出（overflow）
• 空标志：FIFO 已空或将要空时由 FIFO 的状态送出的一个信号，以阻止 FIFO 的读操作继续从 FIFO 中读出数据而造成无效数据的读出（underflow）
• 读时钟：读操作所遵循的时钟，在每个时钟沿来临时读数据（同步FIFO中，读写时钟为同一个时钟）
• 写时钟：写操作所遵循的时钟，在每个时钟沿来临时写数据

3.1.2、设计方法

FIFO设计的关键是正确的读写控制和生成FIFO“空/满”状态标志。基本原则是**“满不能写，空不能读。”**

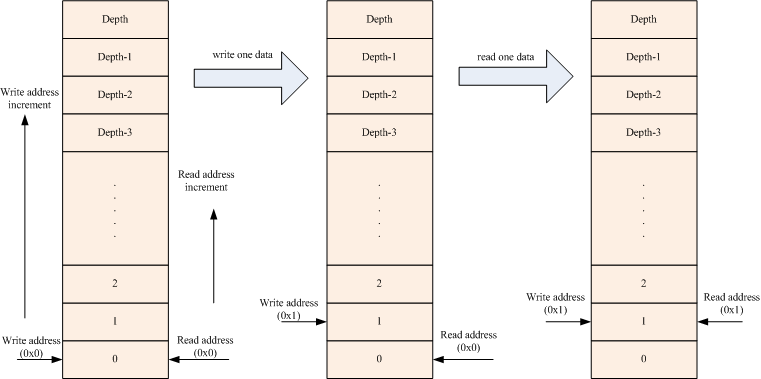

• FIFO读写控制

  • 当FIFO初始化（复位）时fifo_write_addr与fifo_read_addr同指到0x0，此时FIFO为空状态；

  • 当FIFO进行写操作时，fifo_write_addr递增（增加到FIFO深度时回绕），与fifo_read_addr错开，此时FIFO处于非空状态；

  • 当FIFO进行读操作时，fifo_read_addr递增，当读到最后一个数据后，就追赶上fifo_write_addr，此时FIFO也是空状态。



• FIFO空满状态判断

  需要明确的是：

  读指针：总是指向下一个将要被写入的单元，复位时，指向第1个单元(编号为’d0)。

  写指针：总是指向当前要被读出的数据，复位时，指向第1个单元(编号为’d0)

  下面有两种判断空满状态判断的实现方法。

3.2、计数器实现同步FIFO

3.2.1、设计方法

为产生FIFO空满标志，引入fifo_data_cnt计数器，fifo_data_cnt寄数器用于指示FIFO内部存储数据个数；

• 复位时，该计数器为0(FIFO中的数据个数为0)
• 当读写使能信号均有效/无效时，说明同时读写或者同时不读不写，fifo_data_cnt不变(FIFO中的数据个数不变)
• 当写使能有效且 fifo_full=0（ FIFO 未满），则 fifo_data_cnt+1；
• 当读使能有效且 fifo_empty=0（FIFO非空），则 fifo_data_cnt -1；
• fifo_data_cnt =0 的时候，表示 FIFO 为空，需要设置 fifo_empty=1；
• fifo_data_cnt = FIFO_ADDR_WIDTH 的时候，表示 FIFO 现在已经满，需要设置 fifo_full=1

3.2.2、Verilog代码

//计数器法实现sync_fifo
module sync_fifo_cnt
#(
    parameter FIFO_DATA_WIDTH = 'd8       ,
    parameter FIFO_ADDR_DEPTH = 'd16
)
(
    input                                       clk          , //fifo clock
    input                                       rst_n        , //fifo clock reset (0: reset)
    input                                       fifo_wr_en   , //fifo write enable(1: enable)

    input                                       fifo_rd_en   , //fifo read enable(1: enable)
    input       [FIFO_DATA_WIDTH-1:0]           fifo_wr_data , //fifo write data

    output                                      fifo_full    , //fifo full status(1:full 0:no full)
    output                                      fifo_wr_err  , //fifo write error status
    output                                      fifo_empty   , //fifo empty status(1:empty 0:no empty)
    output                                      fifo_rd_err  , //fifo read error status
    output  reg [$clog2(FIFO_ADDR_DEPTH) :0]    fifo_data_cnt, //fifo valid data cnt
    output  reg [FIFO_DATA_WIDTH-1:0]           fifo_rd_data   //fifo read data
);

reg     [$clog2(FIFO_ADDR_DEPTH)-1:0]   fifo_wr_addr ;         //fifo write addr
reg     [$clog2(FIFO_ADDR_DEPTH)-1:0]   fifo_rd_addr ;         //fifo write addr

reg     [FIFO_DATA_WIDTH-1:0]   fifo_mem [FIFO_ADDR_DEPTH-1:0] ;//FIFO_ADDR_DEPTH*FIFO_DATA_WIDTH RAM


//--=========================================--
// READ CONTROL :
// Read address increase when read enable AND
// Not empty;
//--=========================================--
always @(posedge clk or negedge rst_n) begin
    if(rst_n == 1'b0)
        fifo_rd_addr <= 0 ;
    else if (fifo_rd_en && (~ fifo_empty)) begin
        fifo_rd_addr <= fifo_rd_addr + 1'b1 ;
        fifo_rd_data <= fifo_mem[fifo_rd_addr] ;
    end
end

//--=========================================--
// WRITE CONTROL :
// Write address increase when write enable AND
// Not full.
//--=========================================--
always @(posedge clk or negedge rst_n) begin
    if(rst_n == 1'b0)
        fifo_wr_addr <= 0 ;
    else if (fifo_wr_en && (~ fifo_full)) begin
        fifo_wr_addr <= fifo_wr_addr + 1'b1 ;
        fifo_mem[fifo_wr_addr] <= fifo_wr_data ;
    end
end

//--=========================================--
// FIFO DATA CNT :
// Valid Write Only, increase data cnt;
// Valid Read  Only, decrease data cnt;
//--=========================================--
always @(posedge clk or negedge rst_n) begin
    if(rst_n == 1'b0)
        fifo_data_cnt <= 0 ;
    else if (fifo_wr_en & (~ fifo_full) & (~(fifo_rd_en & (~fifo_empty)))) //Valid Write Only, increase data cnt;
        fifo_data_cnt <= fifo_data_cnt + 1'b1 ;
    else if (fifo_rd_en & (~ fifo_empty) & (~(fifo_wr_en & (~fifo_full)))) //Valid Read Only, decrease data cnt;
        fifo_data_cnt <= fifo_data_cnt - 1'b1 ;
    else
        fifo_data_cnt <= fifo_data_cnt;
end

//--=========================================--
// FIFO Status :
// 1. fifo_empty when cnt ==0 ;
// 2. fifo full  when cnt == MAX ;
//--=========================================--
assign fifo_empty  = (fifo_data_cnt == 0 ) ;
assign fifo_rd_err = (fifo_data_cnt == 0 ) & fifo_rd_en ;

assign fifo_full   = (fifo_data_cnt == FIFO_ADDR_DEPTH ) ;
assign fifo_wr_err = (fifo_data_cnt == FIFO_ADDR_DEPTH ) & fifo_wr_en ;

endmodule

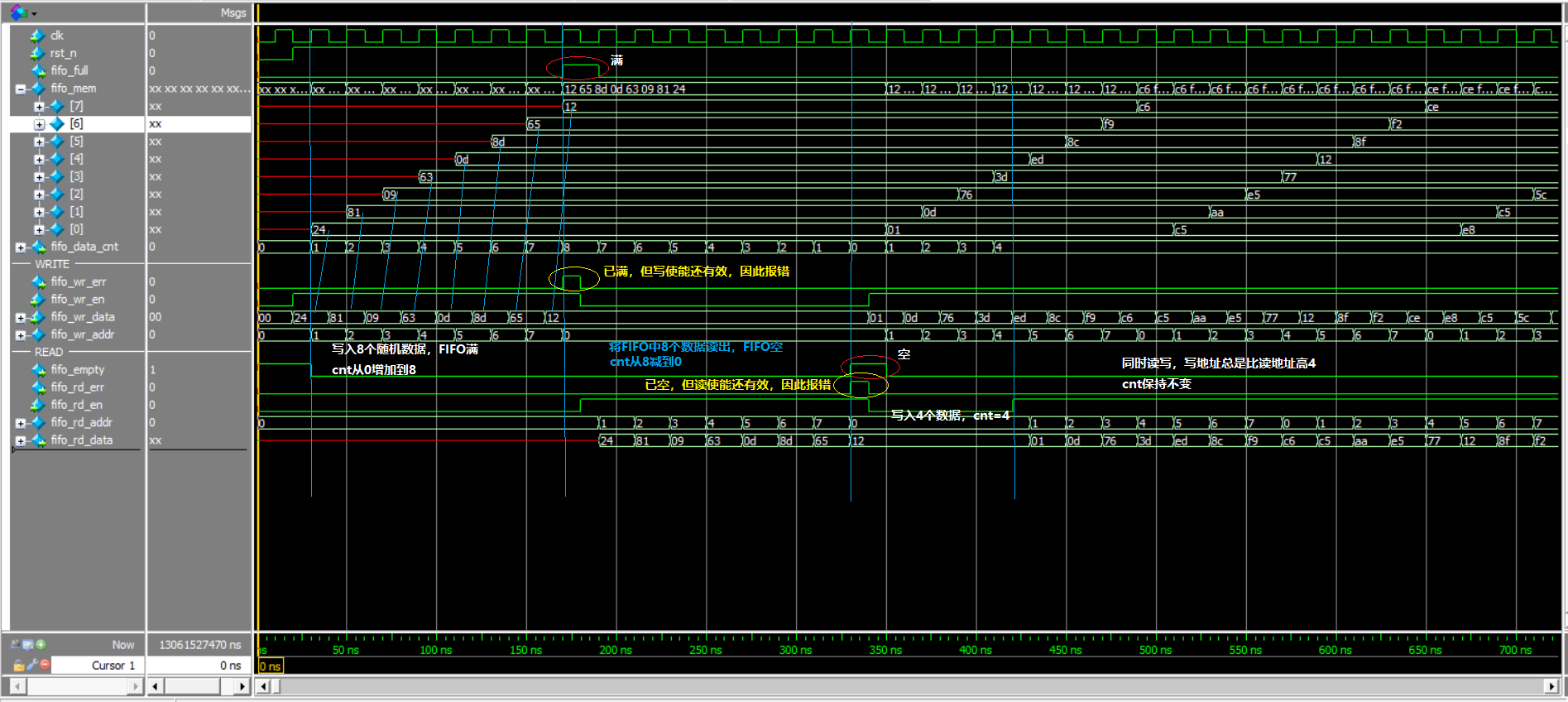

3.2.3、tb仿真

Testbench借鉴自同步FIFO的两种Verilog设计方法（计数器法、高位扩展法）_同步fifo verilog代码_孤独的单刀的博客-CSDN博客

• 例化1个深度为8，位宽为8的同步FIFO
• 先对FIFO进行写操作，直到其写满，写入的数据为随机数据
• 然后对FIFO进行读操作，直到其读空
• 然后对FIFO写入4个随机数据后，同时对其进行读写操作

`timescale 1ns/1ns
module sync_fifo_cnt_tb();

parameter   FIFO_DATA_WIDTH = 8  ;
parameter   FIFO_ADDR_DEPTH = 8  ;

reg                                     clk          ;
reg                                     rst_n        ;
reg     [FIFO_DATA_WIDTH-1:0]           fifo_wr_data ;
reg                                     fifo_rd_en   ;
reg                                     fifo_wr_en   ;

wire    [FIFO_DATA_WIDTH-1:0]           fifo_rd_data ;
wire                                    fifo_empty   ;
wire                                    fifo_full    ;
wire    [$clog2(FIFO_ADDR_DEPTH) : 0]   fifo_data_cnt;
wire                                    fifo_rd_err  ;
wire                                    fifo_wr_err  ;

sync_fifo_cnt
#(
    .FIFO_DATA_WIDTH (FIFO_DATA_WIDTH),
    .FIFO_ADDR_DEPTH (FIFO_ADDR_DEPTH)
)
u_sync_fifo_cnt(
    .clk                (clk            ),
    .rst_n              (rst_n          ),
    .fifo_wr_data       (fifo_wr_data   ),
    .fifo_rd_en         (fifo_rd_en     ),
    .fifo_wr_en         (fifo_wr_en     ),

    .fifo_rd_data       (fifo_rd_data   ),
    .fifo_empty         (fifo_empty     ),
    .fifo_full          (fifo_full      ),
    .fifo_data_cnt      (fifo_data_cnt  ),
    .fifo_wr_err        (fifo_wr_err    ),
    .fifo_rd_err        (fifo_rd_err    )
);

always #10 clk = ~clk;

initial begin
    clk = 1'b0;
    rst_n <= 1'b0;
    fifo_wr_data <= 'd0;
    fifo_wr_en <= 1'b0;
    fifo_rd_en <= 1'b0;

    //write full
    repeat(8) begin
        @(negedge clk)begin
            rst_n <= 1'b1;
            fifo_wr_en <= 1'b1;
            fifo_wr_data <= $random;
        end
    end

    //read empty
    repeat(8) begin
        @(negedge clk)begin
            fifo_wr_en <= 1'b0;
            fifo_rd_en <= 1'd1;
        end
    end

    repeat(4) begin
        @(negedge clk)begin
            fifo_wr_en <= 1'b1;
            fifo_wr_data <= $random;
            fifo_rd_en <= 1'b0;
        end
    end

    forever begin
        @(negedge clk)begin
            fifo_wr_en <= 1'b1;
            fifo_wr_data <= $random;
            fifo_rd_en <= 1'b1;
        end
    end
end


endmodule

仿真效果

3.3、拓展地址位实现同步FIFO

3.3.1、设计方法

因为FIFO的特点为先入先出，因此读写的开始的地址都是0。

• 当读地址与写地址相同时，则可判断FIFO为空。

• 当读地址与写地址除最高位相反，其他位相同时，则可判断FIFO为满。

• 假设RAM深度为8，扩展后的地址为4位。

  • 开始写入4个数据，此时写地址为0100，读地址此时为0000；
  • 然后开始读数据，读完4个数据后，读地址此时为0100，此时可判断FIFO为空;
  • 后对FIFO进行写数据，连续写入8个数据，此时写地址为1100，已知深度为8，判断FIFO为满，此时的写读地址比较发现：最高位相反，其余位相同。


3.3.2、Verilog代码

module sync_fifo_ptr
#(
    parameter   FIFO_DATA_WIDTH =   'd8 ,
    parameter   FIFO_ADDR_DEPTH =   'd16
)
(
    input                                       clk          , //fifo clock
    input                                       rst_n        , //fifo clock reset (0: reset)
    input                                       fifo_wr_en   , //fifo write enable(1: enable)

    input                                       fifo_rd_en   , //fifo read enable(1: enable)
    input       [FIFO_DATA_WIDTH-1:0]           fifo_wr_data , //fifo write data

    output                                      fifo_full    , //fifo full status(1:full 0:no full)
    output                                      fifo_wr_err  , //fifo write error status
    output                                      fifo_empty   , //fifo empty status(1:empty 0:no empty)
    output                                      fifo_rd_err  , //fifo read error status
    output  reg [FIFO_DATA_WIDTH-1:0]           fifo_rd_data   //fifo read data
);

wire   [$clog2(FIFO_ADDR_DEPTH)-1:0]      fifo_rd_addr    ;       //真实地址
wire   [$clog2(FIFO_ADDR_DEPTH)-1:0]      fifo_wr_addr    ;
reg    [$clog2(FIFO_ADDR_DEPTH):0]        fifo_rd_addr_e  ;
reg    [$clog2(FIFO_ADDR_DEPTH):0]        fifo_wr_addr_e  ;        //真实地址，高位拓展一位

reg    [FIFO_DATA_WIDTH-1:0]   fifo_mem [FIFO_ADDR_DEPTH-1:0] ;     //FIFO_ADDR_DEPTH*FIFO_DATA_WIDTH RAM


assign fifo_wr_addr = fifo_wr_addr_e[$clog2(FIFO_ADDR_DEPTH)-1:0];
assign fifo_rd_addr = fifo_rd_addr_e[$clog2(FIFO_ADDR_DEPTH)-1:0];


//读数据
always @(posedge clk or negedge rst_n) begin
    if(rst_n==1'b0)
        fifo_rd_addr_e  <= 'd0;
    else if(fifo_rd_en && (~ fifo_empty))begin
        fifo_rd_addr_e  <= fifo_rd_addr_e + 1'd1;
        fifo_rd_data    <= fifo_mem[fifo_rd_addr];
    end
end

//写数据
always @(posedge clk or negedge rst_n) begin
    if(rst_n==1'b0)
        fifo_wr_addr_e  <= 'd0;
    else if(fifo_wr_en && (~ fifo_full))begin
        fifo_wr_addr_e  <= fifo_wr_addr_e + 1'd1;
        fifo_mem[fifo_wr_addr] <= fifo_wr_data;
    end
end



assign fifo_empty   =   (fifo_wr_addr_e==fifo_rd_addr_e);
assign fifo_full    =   ((fifo_wr_addr_e[$clog2(FIFO_ADDR_DEPTH)]!=fifo_rd_addr_e[$clog2(FIFO_ADDR_DEPTH)]) &&
                        (fifo_rd_addr==fifo_wr_addr));

assign fifo_wr_err  =   fifo_full  & fifo_wr_en;
assign fifo_rd_err  =   fifo_empty & fifo_rd_en;

endmodule

3.3.3、tb仿真

使用相同的tb

`timescale 1ns/1ns
module sync_fifo_ptr_tb();

parameter   FIFO_DATA_WIDTH = 8  ;
parameter   FIFO_ADDR_DEPTH = 8  ;

reg                                     clk          ;
reg                                     rst_n        ;
reg     [FIFO_DATA_WIDTH-1:0]           fifo_wr_data ;
reg                                     fifo_rd_en   ;
reg                                     fifo_wr_en   ;

wire    [FIFO_DATA_WIDTH-1:0]           fifo_rd_data ;
wire                                    fifo_empty   ;
wire                                    fifo_full    ;
wire                                    fifo_rd_err  ;
wire                                    fifo_wr_err  ;

sync_fifo_ptr
#(
    .FIFO_DATA_WIDTH (FIFO_DATA_WIDTH),
    .FIFO_ADDR_DEPTH (FIFO_ADDR_DEPTH)
)
u_sync_fifo_ptr(
    .clk                (clk            ),
    .rst_n              (rst_n          ),
    .fifo_wr_data       (fifo_wr_data   ),
    .fifo_rd_en         (fifo_rd_en     ),
    .fifo_wr_en         (fifo_wr_en     ),

    .fifo_rd_data       (fifo_rd_data   ),
    .fifo_empty         (fifo_empty     ),
    .fifo_full          (fifo_full      ),
    .fifo_wr_err        (fifo_wr_err    ),
    .fifo_rd_err        (fifo_rd_err    )
);

always #10 clk = ~clk;

initial begin
    clk = 1'b0;
    rst_n <= 1'b0;
    fifo_wr_data <= 'd0;
    fifo_wr_en <= 1'b0;
    fifo_rd_en <= 1'b0;

    //write full
    repeat(8) begin
        @(negedge clk)begin
            rst_n <= 1'b1;
            fifo_wr_en <= 1'b1;
            fifo_wr_data <= $random;
        end
    end

    //read empty
    repeat(8) begin
        @(negedge clk)begin
            fifo_wr_en <= 1'b0;
            fifo_rd_en <= 1'd1;
        end
    end

    repeat(4) begin
        @(negedge clk)begin
            fifo_wr_en <= 1'b1;
            fifo_wr_data <= $random;
            fifo_rd_en <= 1'b0;
        end
    end

    forever begin
        @(negedge clk)begin
            fifo_wr_en <= 1'b1;
            fifo_wr_data <= $random;
            fifo_rd_en <= 1'b1;
        end
    end
end


endmodule

仿真效果：和上一个方法一样

4、异步FIFO

异步FIFO这里，刀哥写的太好了，大家可以直接看他的博客，里面有verilog代码，也有testbench仿真软件，记得给他点赞！
异步FIFO的Verilg实现方法_verilog 异步fifo_孤独的单刀的博客-CSDN博客

5、FIFO深度问题

这里可以看这个大佬总结的：FIFO深度计算 - 星雨夜澈 - 博客园 (cnblogs.com)

Question1：

写时钟频率为100MHz，读时钟频率为80MHz。每100个时钟周期写入80个数据，每一个周期读出一个数据。那么FIFO的深度应该是多少？

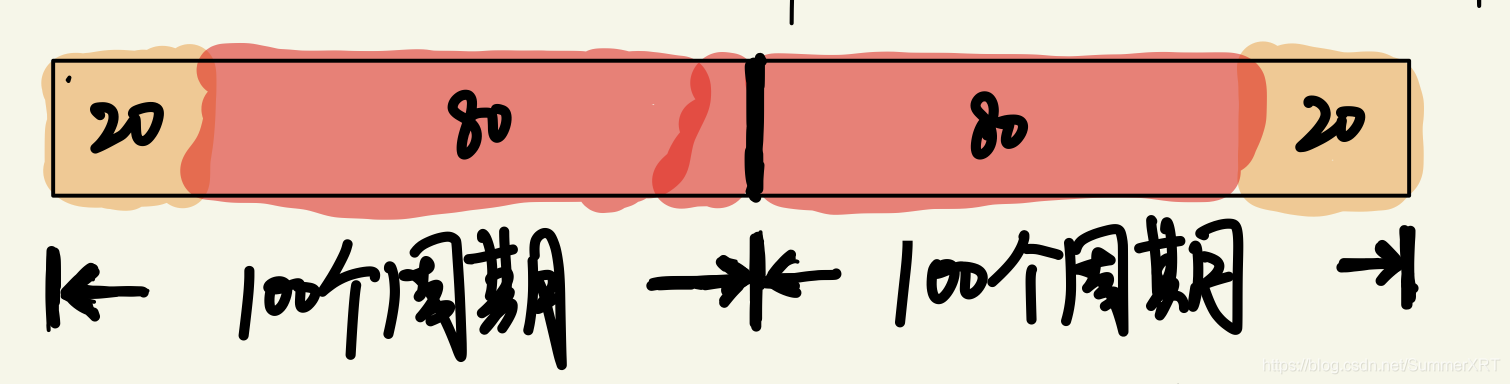

首先我们要确定最极端的情况，也就是FIFO的Burst 会写了多少个数据。这里要考虑数据是“背靠背”传输的，如下：

这种情况是，前100个时钟周期，数据在后80个周期内发生了连续的写操作，在后100个时钟周期内，数据在前80个周期写入。这就造成了：

• 数据突发长度为 ：160
• burst长度(160个数据)写入需要的时间：burst长度/写时钟频率 = 160/100
• burst长度(160个数据)写入期间可以读出的数据量：160/100 ÷ 1/80 =128
• FIFO的深度：160 - 128 = 32

Question2：

设计一个同步FIFO，每100个时钟周期可以写80个数据，每10个周期可以读8个数据，FIFO的深度为多少？
和上面的情况一样，burst长度为160。所以：

• burst长度（B）为：B =160

• 写入B长度所需的时间：T = (1/fwr)*160

• 从FIFO中读出一个数据所需的时间：t = （1/frd)*(8/10)
  在T时间读走的数据量：T/T= 160* (frd/fwr)(8/10)

• FIFO的深度：160 - 160* (frd/fwr)(8/10)

因为是同步FIFO，所以frd/fwr = 1，代入得 深度为32。
由此我们可以推出FIFO的计算公式：

6 、参考链接

[1]Cummings C E. Simulation and synthesis techniques for asynchronous FIFO design[C]//SNUG 2002 (Synopsys Users Group Conference, San Jose, CA, 2002) User Papers. 2002: 281.

[2]同步FIFO学习 - IC新手 - 博客园 (cnblogs.com)

[3]同步和异步FIFO的设计_哔哩哔哩_bilibili

[4]同步FIFO的两种Verilog设计方法（计数器法、高位扩展法）_同步fifo verilog代码_孤独的单刀的博客-CSDN博客

[5]异步FIFO的Verilg实现方法_verilog 异步fifo_孤独的单刀的博客-CSDN博客

[6]异步FIFO的verilog代码实现（包含将满和将空逻辑） - love小酒窝 - 博客园 (cnblogs.com)

[7]IC基础(一)：异步FIFO原理与代码实现 - 你好24h - 博客园 (cnblogs.com)

[8]异步FIFO_异步fifo读写时钟频率限制_小小verifier的博客-CSDN博客

[9] FIFO深度计算 - 星雨夜澈 - 博客园 (cnblogs.com)
